用于配电板和模块化箱制作的钣金盒卷成型机

生产电子钣金盒轧辊成型机的机械和模块化箱制作。

户外/ Inddor配送面板的设备有两种风格

（a）自动电动箱成型线，弯曲装置。

（b），手动电动弯曲台用工具，这种基于配电板面板形成过程的方法。

1，电箱生产线技术参数

不。	物品		范围	评论
1	材料	类型	冷轧带钢钢，镀锌板
		T.（mm）	0.8-1.2毫米
		屈服强度（MPa）	Q235.
2	形成产品宽度		150,200,250,300mm.
3.	成型速度（m / min）		2-8M	包括洞
4.	形成主电源（kW）		7.5 kW.	Fyr.
5.	液压动力（kW）		18.5 kW.	Fyr.
6.	弯曲力量（kW）		3 kW.	Fyr.
7.	电压		AC380V.，50Hz，3P

配电板生产线流程

（a）2在1个型器矫直→伺服馈线→液压机突破装置→导纸装置→卷成型机→液压冲头→弯曲机柜（可选）→剪切装置（包括刀具）→成品架

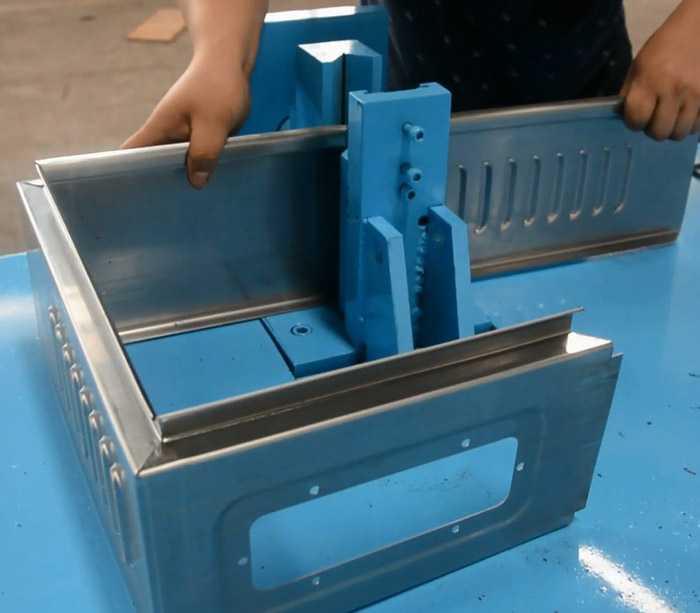

（b）用工具弯曲机（成型线可选自动）

布局如下

钣金盒图画

400截面分配盒面板绘图

卷成型机列表

（Ⅰ），2合1型矫直机

1，键入手动扩展

2，参数

1）被动放电

2）线圈重量：<2T

3）线圈内D.:φ450mm-φ530mm

4）最大。宽度为400mm.

5）厚度.0.4-1.6mm

6）矫直辊：7个PC

8）Power.1.5KW

伺服送料器

3.1最大。喂养宽度400mm.
3.2喂养稠合0.4-1.6mm

3. 3电机，1.3kW（Yaskawa）

液压孔冲压系统

3.1功能：液压冲压泄露（模具1套）
3.2结构：设定长度，自动长度测量，自动定位达到设定距离停止动作，液压缸驱动冲孔模具，冲压自动关机。
3.3液压系统工作压力：16MPa
3.4液压站：18.5KW（液压打孔/剪切使用相同）

A.面板间隙的液压冲孔。

B.轴孔液压冲压

指导设备

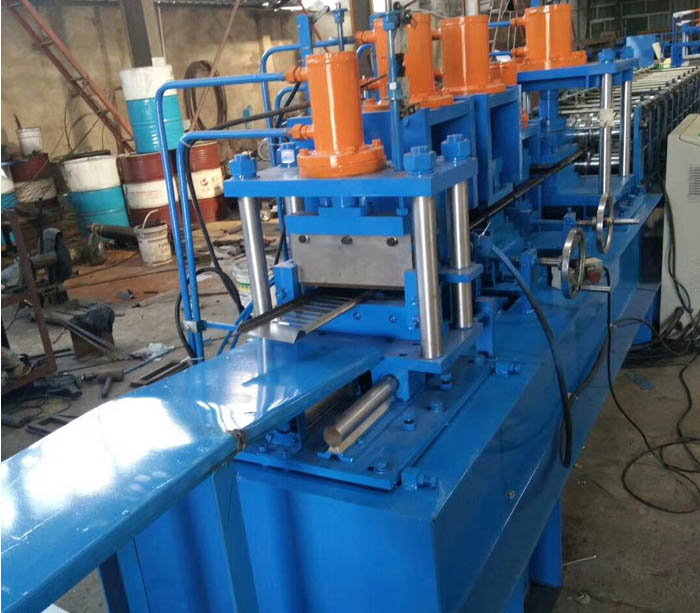

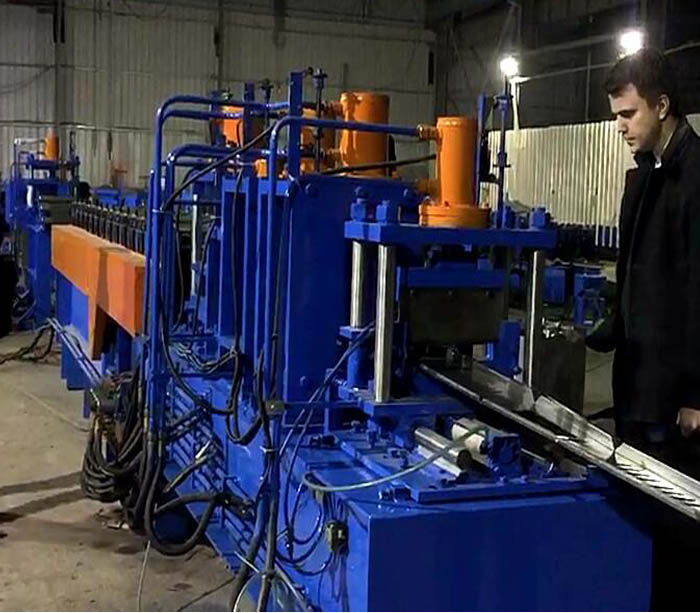

主成型机（面板宽150,200,250,300,350mm）

5.1成型辊：20站，并添加摩擦，确保表面轮廓没有划痕。

5.2侧板：T.8mm，A3钢铁重型。

5.3滚动超速：2-8米/分钟。

5.4辊材料：GCR15，整体淬火，硬度HRC56-62℃。
5.5电机功率：7.5kW。
5.6主滚筒：Dia.75mm，45＃。
5.7设备底座：45＃H型使用焊接钢板。
5.8传输：链条驱动器。
5.9安全性：通过紧急停止按钮，易于处理紧急情况，确保设备和操作员安全。链条中的其他齿轮和工作人员可以轻松导致伤害传输部分覆盖着保护盖，以确保工人的安全。

平面收集机架

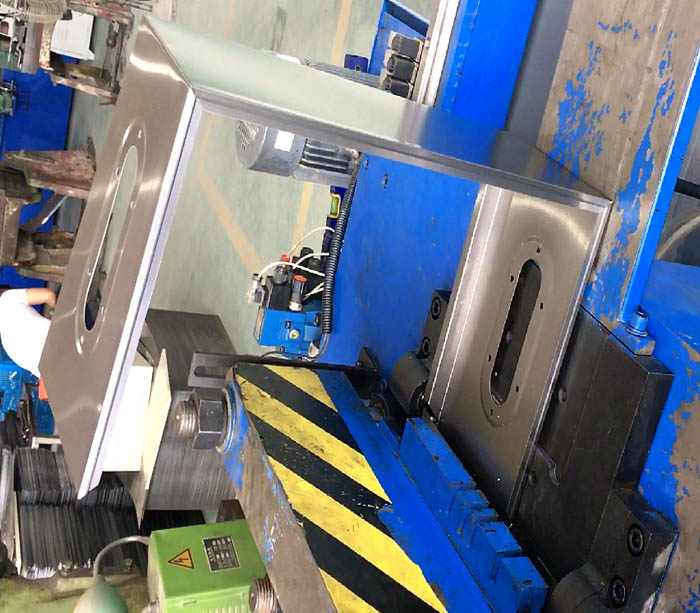

箱弯剂（包括模具）150/200/250/300/350 1套装，液压动力：3kW

电气控制系统
整行导入PLC控件，LCD触摸屏，人机界面。人们与PLC互动。操作员设置程序自动运行（可编程控制）和控制过程监控，生产线操作员控制和修改控制参数，并实时监控设备状态和参数和故障指示。工件长度数字设置，可调长度也可调。实时监控设备运行状态和故障指示。
操作手册/自动两种款式。采用手动和自动切换功能：在手动模式下，可以保持独立操作，易于维护;在自动模式下，进行全产量运行，以便开始;通过紧急停止按钮，易于处理紧急情况的董事会，确保设备和操作人员安全。

机械主要组成部分：
PLC控制系统：西门子
变频器：台湾石林
编码器：欧姆龙
触摸屏：西门子
一些组件是施耐德品牌设备。

设备已完成电箱生产线

不。	机器名称	QTY.	评论
1	untoiler矫直器	1
2	伺服送料器	1
3.	液压站	1
4.	指导设备	1
5.	成型机	1
6.	液压机	1	用模具（2套）
7.	跟随剪切	1	包括刀
8.	收集机架	1
9.	控制系统	1
10.	盒弯曲机	1	用模具

钢金属箱机配件品牌

不。	名称	制造商
1	电机和减速机	国内品牌
2	主钥匙轴承	国内品牌
3.	逆变器	谢林
4.	PLC系统	西门子
5.	低压电气	施耐德
6.	编码器	欧姆龙
7.	触摸屏	西门子
8.	液压系统	国内品牌

质量保证

Superda保证配送箱卷成型线设计按客户要求绘图，机器是全新的。规格和性能规定在绘图和操作中，具有良好的光滑。

自动的电动箱生产机优势

1，配电箱生产线材生产电气柜箱IP65＆IP66，户外和室内防水柜围栏。

2，PLC控制系统，自动轻松掌握。

3，GCR15辊具有淬火过程，硬度达到HRC60-65℃。

4，跟踪CR12切割刀片切割系统。

配电板箱辊成型机生产电气工业的钢箱。

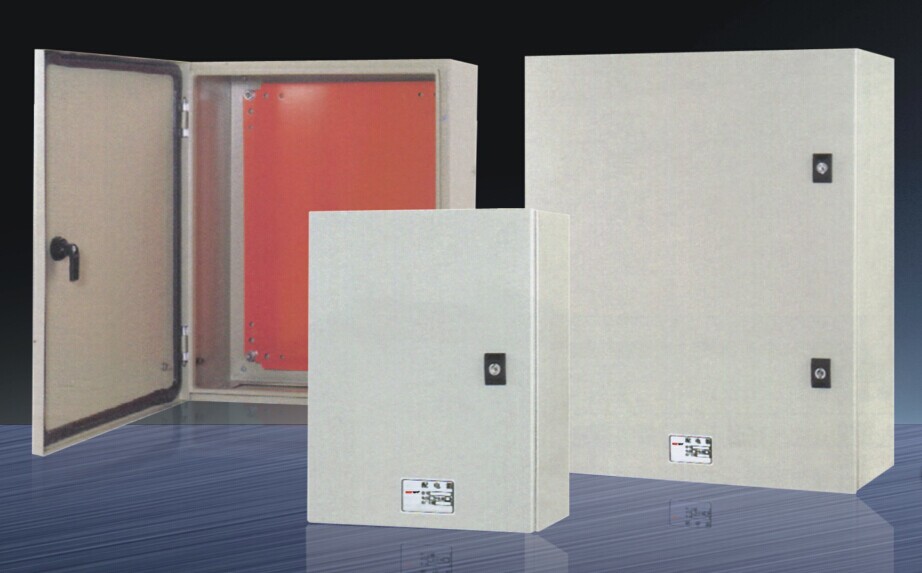

配电箱应用

配电箱广泛用于建筑照明和小型电源控制电路酒店，公寓，建筑物，港口，站，机场，仓库，医院，工厂和矿山等。它适用于AC 50Hz，交流单期240V，三相450V，在下列，室内照明和电流为250A或更小的配电线路用于线路过载保护，短路保护和线路切换。配电箱适用于平民，不需要专业技术，它非常容易使用和安全。

优质电箱采用辊形成生产溶液

电箱卷成型机用于生产不同尺寸柜

参考（项目）	高度	宽度	深度
YX21-150 / 200/250/300 / 350/400	200.	200.	150.
	300	250.	150.
	300	250.	200.
	300	300	150.
	300	300	200.
	300	400	200.
	400	300	150.
	400	300	200.
	400	400	200.
	400	600	250.
	400	600	300
	500.	400	150.
	500.	400	200.
	500.	400	250.
	500.	500.	250.
	600	400	150.
	600	400	200.
	600	400	250.
	600	500.	150.
	600	500.	200.
	600	500.	250.
	600	600	250.
	600	600	300
	600	800	300
	700	500.	200.
	700	500.	250.
	800	600	200.
	800	600	250.
	800	600	300
	800	600	400
	800	800	200.
	800	800	300
	800	1000	300
	1000	600	250.
	1000	600	300
	1000	800	250.
	1000	800	300
	1000	800	400
	1000	1000	300
	1000	1200.	300
	1200.	800	300
	1200.	800	400
	1200.	1000	300
