架子架卷成型机

储物架货架生产线

用于生产托盘螺柱，直立搁板，齿条架，金属框架的轧辊成型机。

定制机架框架

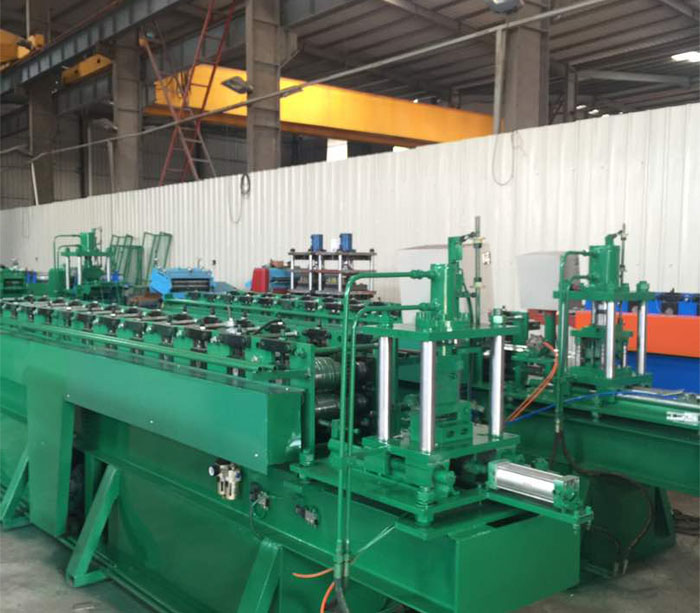

机架架生产线工艺

开卷矫直机2中1→伺服给料机→导向装置→液压冲床→滚压成型机→剪切装置(含刀)→成品架

布局如下

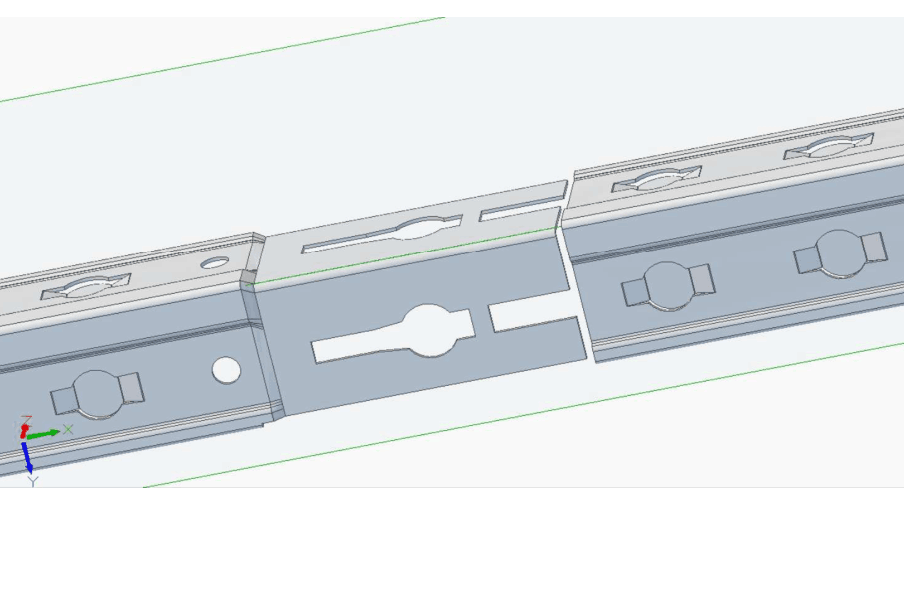

定制机架框架图

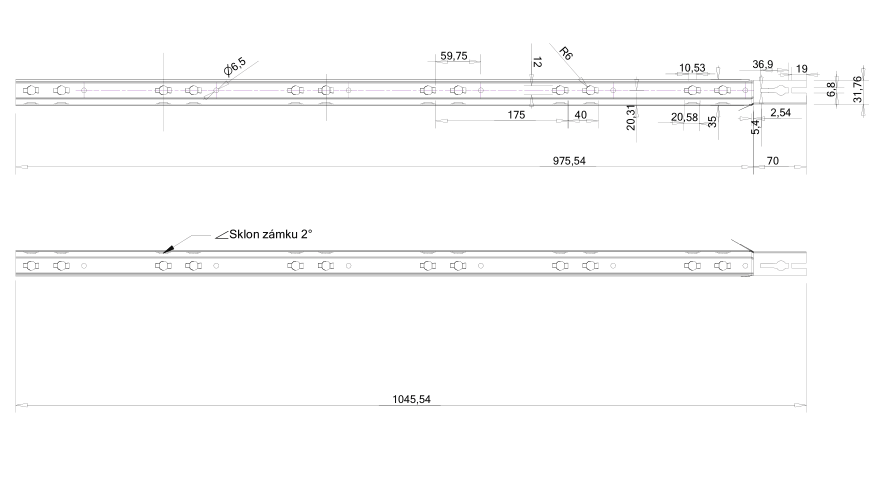

型材齿条螺栓图

机器列表

2合1开卷矫直机

1、手动扩容类型

2、参数

1)被动放电

2)卷重:< 2T

3)线圈内径:φ450mm-φ530mm

4)马克斯。Width.200mm

5)厚度.0.4 - 1.6毫米

6)矫直辊:7个

7) Power.1.5kw

伺服送料器
3.1最大。喂养宽度：200mm
3.2送料厚度:0.4-1.6mm

3.3电机，0.85kW（Yaskawa）

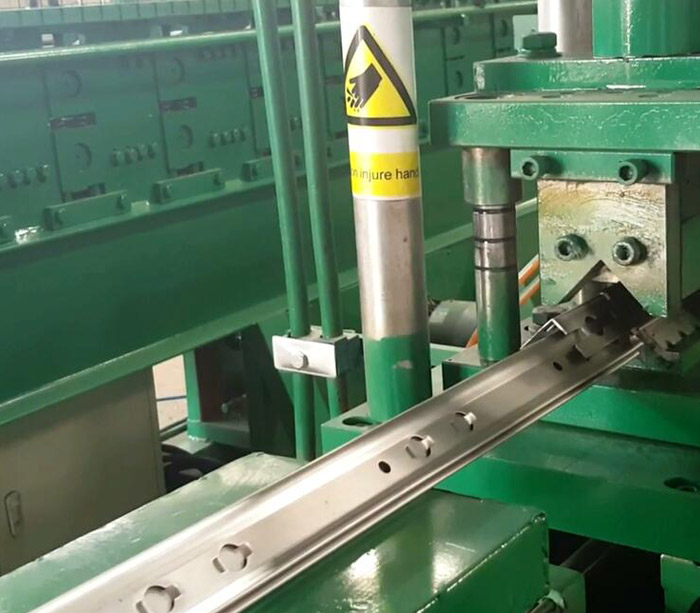

液压孔冲压系统

3.1功能:液压冲破
3.2结构：设定长度，自动长度测量，自动定位达到设定距离停止动作，液压缸驱动冲孔模具，冲压自动关机。
3.3液压系统工作压力:16MPa
3.4液压站：15kW（液压打孔/剪切使用相同）

指导设备

主成型机(面板宽度为36mm）

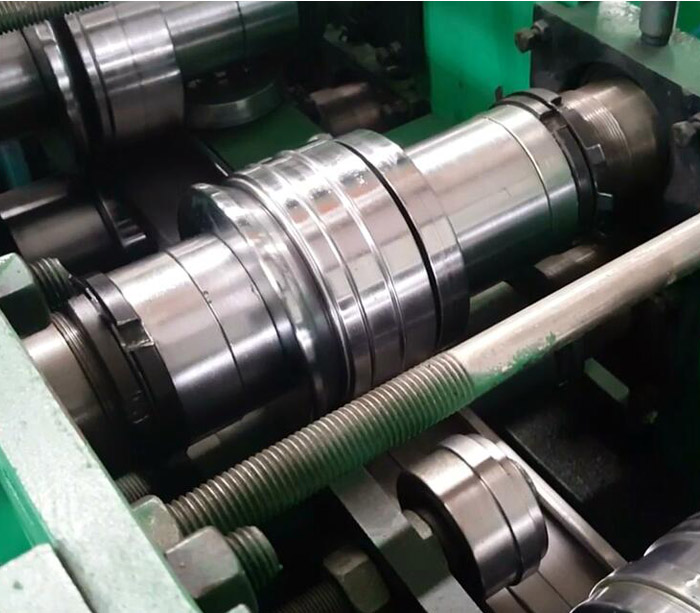

5.1成型辊:14个工位，并加搓辊，确保表面轮廓无划痕。

侧板:5.2 T。18mm ,A3 steel Heavy duty 。

5.3轧制速度:2- 8m /min。

5.4辊材料：＃45，整体淬火，硬度HRC56-62℃。
5.5电机功率:4KW。
5.6主要辊:￠65毫米,45 #。
5.7设备底座:45 # H型，采用钢板焊接。
5.8传动:链传动。
5.9安全性：通过紧急停止按钮，易于处理紧急情况，确保设备和操作员安全。链条中的其他齿轮和工作人员可以轻松导致伤害传输部分覆盖着保护盖，以确保工人的安全。

平面收集机架

电气控制系统
全线采用进口PLC控制，液晶触摸屏，人机界面。人们与PLC互动。操作人员设定程序自动运行(可编程控制)和控制过程监控，生产线操作人员控制和修改控制参数，并实时监控设备状态和参数及故障指示。工件长度数字设定，可调长度也可调。实时监控设备运行状态和故障指示。
操作有手动/自动两种方式。具有手动和自动切换功能:在手动模式下，可单机操作，维护方便;在自动模式下，进行全面生产运行，以启动;全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。

机械主要组成部分：
PLC控制系统:西门子
逆变器:台湾石林
编码器:欧姆龙
触摸屏:西门子

部分部件为施耐德品牌设备。

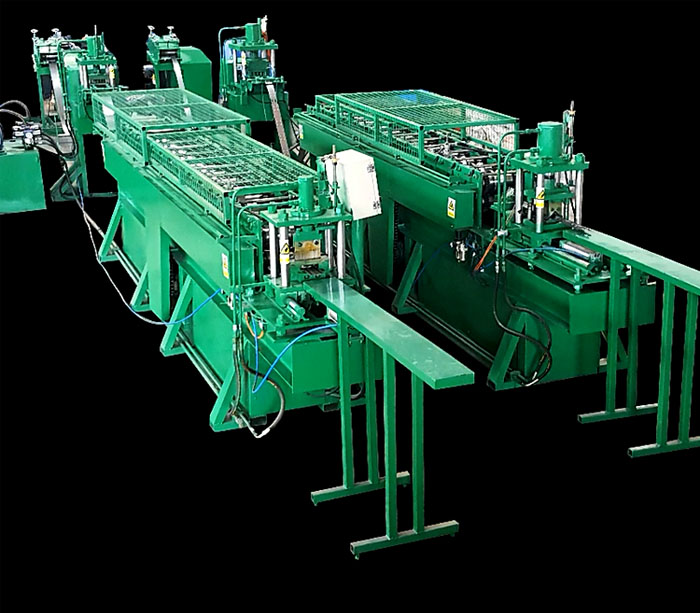

设备钢机架货架生产线

不。	机器的名字	数量	备注
1	开卷机矫直机	1
2	伺服送料器	1
3.	液压机	1	与模具
4	指导设备	1
5	成型机	1
6	液压机	1	带模具(2套)
7	遵循剪切	1	包括刀
8	收集架	1
9	控制系统	1

齿条螺柱机配件品牌

不。	的名字	制造商
1	电机和减速机	国内品牌
2	主键轴承	国内品牌
3.	逆变器	谢林
4	PLC系统	西门子
5	低压电气	施耐德
6	编码器	欧姆龙
7	触摸屏	西门子
8	液压系统	国内品牌

质量的保证

Superda保证货架辊压成型生产线设计符合客户要求的图纸，机器是全新的。规格及性能按图纸规定，操作顺畅。成型的货架螺柱可以很好地与货架面板部件固定。

机架货架生产设备优势

货架生产线用于生产轻型仓储货架，中型仓储货架，重型仓储货架。

2、PLC控制系统，自动、易操作。

3、优质辊筒采用淬火工艺，硬度达到HRC60-65℃。

跟踪切割系统与Cr12切割刀片。

项目YX36-36.

生产设备各种储物架货架。

不同类型的齿条架具有不同的特点，良好的架子具有完美的装配特性，大承载能力和强稳定性。搁板材料由冷轧钢制成。画廊式货架旨在存储大量类似的托盘商品，也称为通道架。托盘架通常用于存储空间昂贵的地方，例如冷冻仓库。适用于储存大量，各种商品，批量操作。最小的空间可用于提供最大存储空间。它适用于大容量，低批量的货物存储操作。叉车可以直接进入货车泳道以获得货物，这非常方便。轧制成型工艺制造的储存架货架是高效率的生产率和安全操作。

储存灯架货架卷成型机

技术参数

不。	项		参数	备注
1	材料	类型	冷轧带钢、镀锌板
		t(毫米)	0.7mm.
		材料强度	G300 MPA
2	形成速度(米/分钟)		3-8m	包括洞
3.	形成主电源（kW）		4千瓦	Fyr.
4	液压功率(千瓦)		15千瓦	Fyr.
5	总功率		19 kW.	Fyr.
6	电压		AC380V 50 hz 3阶段	定制的
