钢框架卷成型机

钢框架卷成型机生产线

生产钢框架，骨架螺柱，金属框架轧辊成型机。

定制钢架

钢架生产线工艺

Untoiler矫直器2在1→导向装置→液压冲头（带6组模具）→卷成型机→剪切装置（包括刀具）→成品架

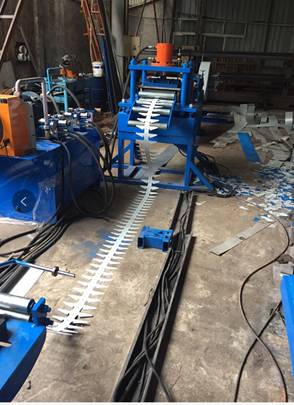

布局如下

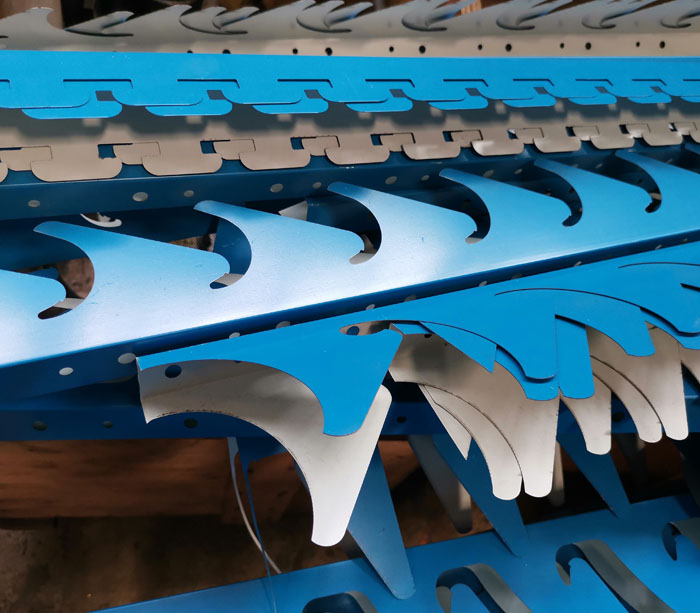

定制金属框架图

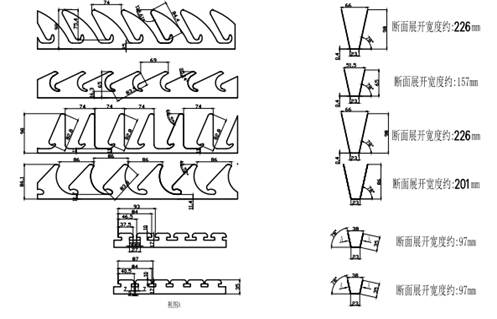

段钢框架图

机器列表

2合1 untoiler矫直机

1、类型为手动扩容

2，参数

1)被动放电

2）线圈重量：<2T

3）线圈内D.:φ450mm-φ530mm

4)马克斯。Width.400mm

5）厚度.0.4-1.6mm

6）矫直辊：7个PC

7）Power.1.5KW

伺服送料器

3.1马克斯。喂养宽度:400毫米
3.2饲料加厚：0.4-1.6mm

3.3电机，1.3kW（Yaskawa）

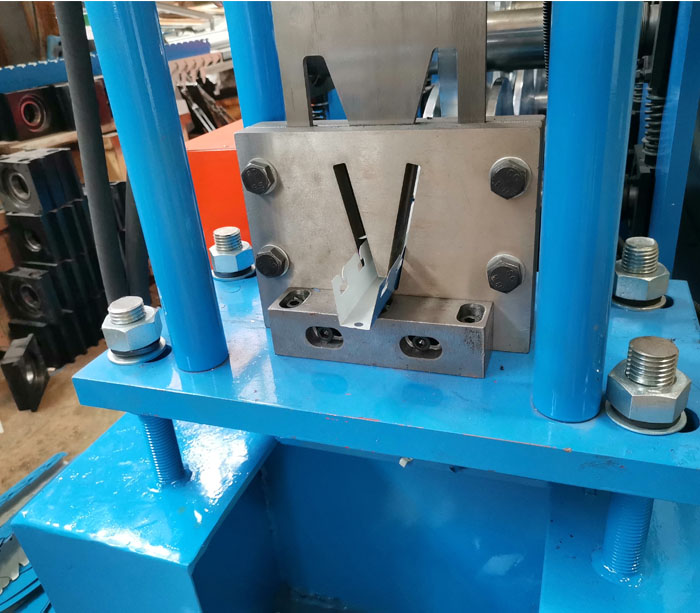

（Ⅲ），液压孔冲压系统

3.1功能：液压冲压泄露（模具6组）
3.2结构：设定长度，自动长度测量，自动定位达到设定距离停止动作，液压缸驱动冲孔模具，冲压自动关机。
3.3液压系统工作压力：16MPa
3.4液压站:4KW(液压冲孔/剪切使用同一站)

指导设备

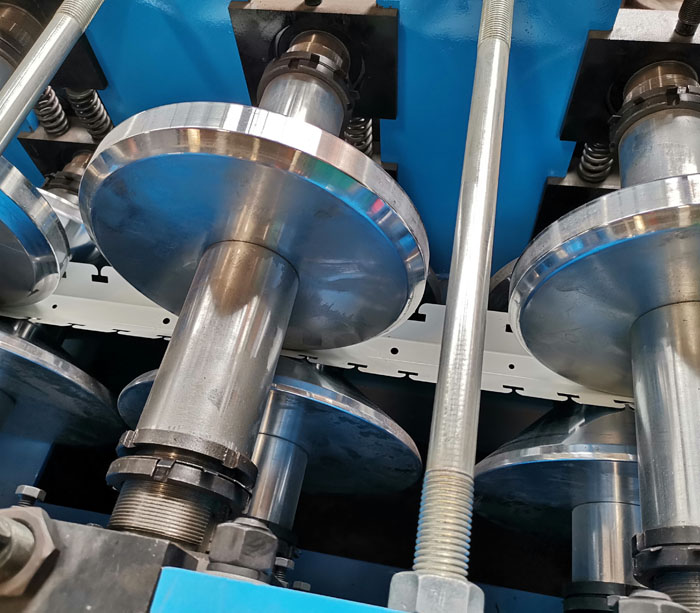

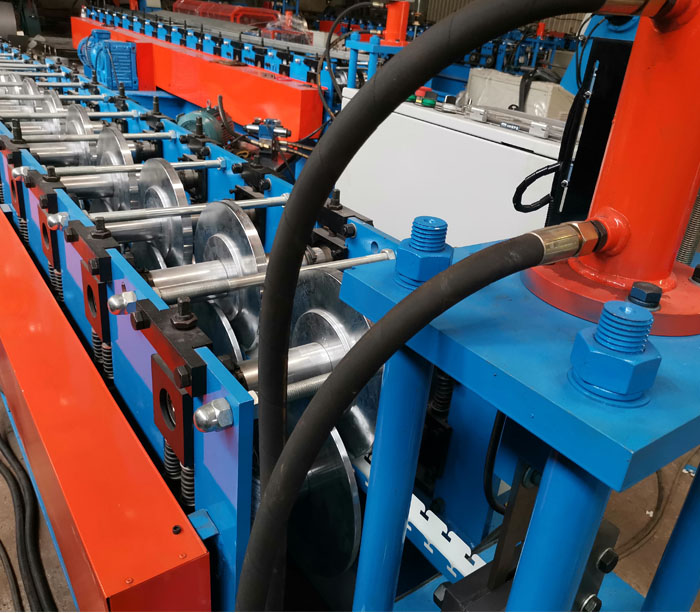

主成型机（面板宽97-226mm和无级调整）

5.1成型辊:14个工位，并加橡皮辊，确保表面轮廓无划痕。

5.2侧板：T.8mm，A3钢铁重型。

5.3滚动速度:2-8米/分钟。

5.4辊材料：＃45，整体淬火，硬度HRC56-62℃。
5.5电机功率：7.5kW。
5.6主滚筒：¢65mm，45＃。
5.7设备底座：45＃H型使用焊接钢板。
5.8传输：链条驱动器。
5.9安全性：通过紧急停止按钮，易于处理紧急情况，确保设备和操作员安全。链条中的其他齿轮和工作人员可以轻松导致伤害传输部分覆盖着保护盖，以确保工人的安全。

平收集架

电气控制系统
整行导入PLC控件，LCD触摸屏，人机界面。人们与PLC互动。操作员设置程序自动运行（可编程控制）和控制过程监控，生产线操作员控制和修改控制参数，并实时监控设备状态和参数和故障指示。工件长度数字设置，可调长度也可调。实时监控设备运行状态和故障指示。
操作手册/自动两种款式。采用手动和自动切换功能：在手动模式下，可以保持独立操作，易于维护;在自动模式下，进行全产量运行，以便开始;通过紧急停止按钮，易于处理紧急情况的董事会，确保设备和操作人员安全。

机械主要零部件品牌:
PLC控制系统：西门子
变频器：台湾石林
编码器：欧姆龙
触摸屏：西门子

一些组件是施耐德品牌设备。

设备已完成电子配电面板生产线

不。	机器名称	QTY.	评论
1	untoiler矫直器	1
2	伺服送料器	1
3.	液压机	1	与模具
4.	指导设备	1
5.	成型机	1
6.	液压机	1	用模具（2套）
7.	跟随剪切	1	包括刀
8.	收集机架	1
9.	控制系统	1

金属框架机配件品牌

不。	名称	制造商
1	电机和减速机	国内品牌
2	主钥匙轴承	国内品牌
3.	逆变器	谢林
4.	PLC系统	西门子
5.	低压电气	施耐德
6.	编码器	欧姆龙
7.	触摸屏	西门子
8.	液压系统	国内品牌

质量保证

Superda保证金属框架辊成型线设计符合客户要求的图纸，机器是全新的。规格、性能符合图纸规定，操作平稳。成型的金属框架可以很好地与其他金属部件固定。

钢框架成型机优势

1，钢框架生产线生产金属框架。

2，PLC控制系统，自动轻松掌握。

3，良好的辊子淬火过程，硬度达到HRC60-65℃。

4、采用Cr12切割刀片跟踪切割系统。

Item YX22-98

卷形成钢框架是轻质钢框架。

钢架应用

钢框架在建筑中得到了广泛的应用。有骨架框架、垂直钢柱和水平梁。适用于支撑建筑物的地板、屋顶和墙壁，称为钢架。

镀锌钢框架可卷成钢钉，用于住宅、商业和工业建筑项目的外墙和隔墙的结构或非结构建筑材料。房间的尺寸由固定在地板和天花板上的水平轨道确定，勾勒出每个房间的轮廓。具有通风功能的定制钢框架，与定制螺柱相匹配，如下图所示

金属钢卷成型机，可生产不同尺寸的金属框架

技术参数

不。	物品		范围	评论
1	材料	类型	冷轧带钢钢，镀锌板
		T.（mm）	0.4-0.7mm.
		屈服强度	G245MPA
2	形成产品宽度		97-226mm.	(无级调整)
3.	成型速度（m / min）		10-15M
4.	形成主电源（kW）		4 kW.	马其顿
5.	液压动力（kW）		4 kW.	马其顿
7.	电压		AC380V 50 hz 3 p	宵
