电缆托盘生产线

电缆托盘卷成型机生产线制造商中国

1、电缆桥架生产线用于生产各种电缆桥架。

2，完成电缆托盘生产线工作流程，

折叠机 - 平整 - 送料 - 冲压 - 输送表 - 卷成型 - 成品

3，设备包括

该设备采用脱卷筒，调平机，伺服喂养

机器，冲孔机（带冲孔模具），主成型机，切割装置，收集台。PLC控制系统

4、生产线主要技术参数

材质：GI钢板，低碳钢。

钢板的厚度，0.8-2.0mm

线圈内径，φ508mm

线路速度，4-6米/分钟（可调）

5.机器的特性

5.1自动脱卷机，

类型:悬臂鼓式

功能性和结构特征，

用于支撑和膨胀钢卷轴，钢铁焊接机身。它易于操作。

技术参数

材料内径：φ508mm

内径范围：Ф450-550

最大外径：φ1200mm

负载容量：≤5T

5.2平整机：

类型：九辊有源调平机

功能性和结构特性：平整钢带。由捏辊和平整辊组成，捏辊可以单独调节，上层升降辊采用整体结构，并在前和之后建立两个调整点，形成一定的角度，易于提高水平质量。

调平辊是GCR15高频硬化，硬度可以达到HRC45-55。

技术参数：

调平辊数量：9辊（UP4 /下5），2卷卷

电机功率:5.5千瓦

5.3纠正表

类型：滚轮支撑，校正

功能和结构:纠偏和带钢。纠偏装置主要由气动导桥、辊筒、垂直辊筒导向组成。导向轮可以很容易地调整不同的宽度。镀锌辊美观灵活。

5.4伺服送料机

F型：伺服喂养

F功能和结构：夹紧并用钢加入压力机。聚氨酯辊确保进料力。在±0.15mm的响铃中控制每个喂料误差。与伺服夹相比，进料长度设置更加灵活，适应更宽的范围。该馈电装置更适合宽材料，可以有效地提高饲养精度。伺服电机，测量装置，数字控制系统是导入的组件。

技术参数：

最大进给次数:30 ~ 40次/分钟(可调)

进给步骤:100MM /步进(可调)。

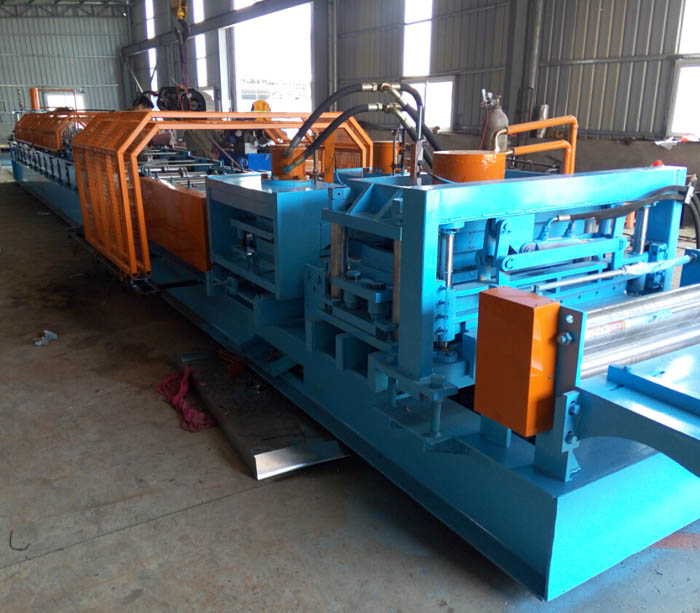

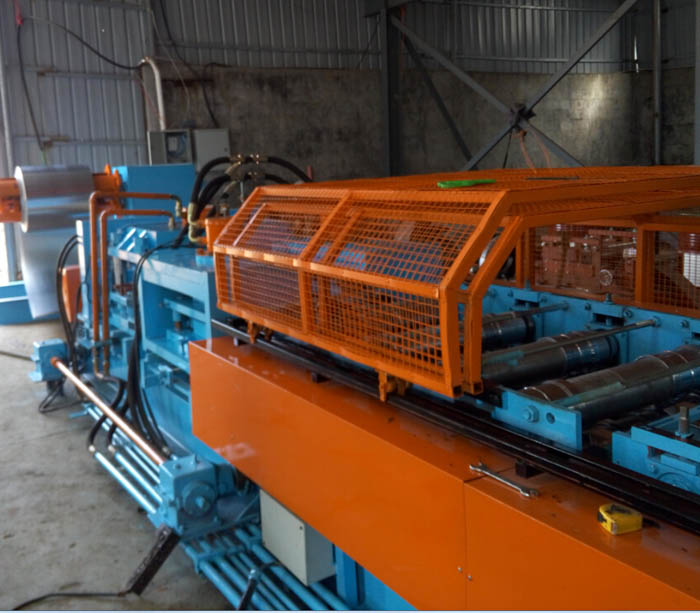

5.10成型机：

类型：双悬臂式齿轮驱动，宽度可调通用成型机和整体移动，快速（腰部高度和宽度）交换规范。

功能结构:金属板材由20个机架辊子轧制成型，逐渐形成成品电缆桥架。由交流调速电机、减速机、高精度直线导轨、左右齿轮箱、横向调整机构、滚子组组成。一套托辊完成电缆桥架的所有规格，调整托辊架的位置实现规格更换。

技术参数：

卧式辊架数量:约20个

机器轴:(根据实际情况具体调整）

滚子距离：约350-550mm

电机功率：18.5kW

线路速度:10-15m /分钟

5.11收集表

类型：完成电缆托盘到达收集桌，工人将收集产品，非动力滚筒。

功能结构:由型钢(方管)组成，无动力滚轮组装，焊接，起支撑成品的作用，可适应8米成品。

5.12电气控制系统

整行采用进口PLC控制，触摸屏可用于人机界面，实现人与PLC之间的相互作用。

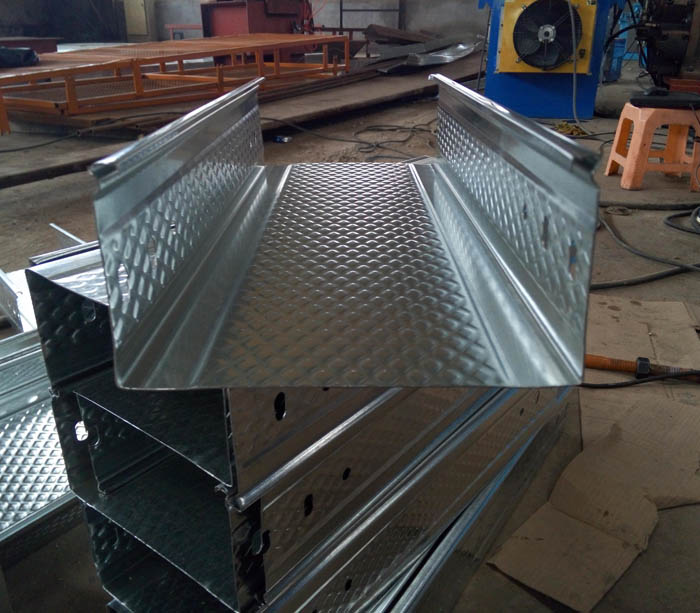

6、电缆桥架生产线制作型材

电缆托盘带孔，生产线需要液压打孔装置。

如果电缆桥架没有孔，生产线不需要液压冲孔工艺。

电缆托盘生产线卷成型机优势

1、电缆桥架生产线用于生产和调节不同的宽度和高度，电缆桥架宽度从100-600mm，高度从50-100mm。

2，PLC控制系统，自动轻松掌握。

3、Gcr15轧辊采用淬火工艺，硬度达到HRC60-65℃。

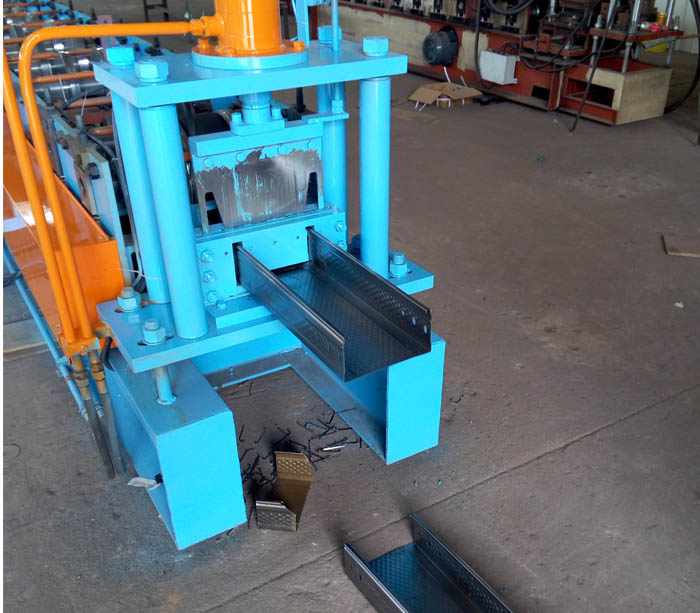

4，跟踪CR12切割刀片切割系统。

模型，YX80-320

电缆托盘机是设备生产电缆架。

选择电缆托盘

在工程设计中，电缆托盘的布局应根据经济合理性，技术可行性，操作安全等因素进行全面，以确定最佳解决方案，还必须完全满足建筑和安装，维护和维修的要求和电缆铺设。

电缆桥架的高度从地面时一般不少于2.5米桥铺设水平,和一个金属盖应该添加保护下面的部分从地面1.8米时垂直铺设,除非它是一个专用的电气室。电缆桥架水平敷设在设备夹层或道路内，敷设长度小于2.5m。应采取保护接地措施。

电缆桥架、槽架及其吊架在腐蚀环境中使用，应采用耐腐蚀的刚性材料制作。或采取防腐处理，防腐处理方法应符合工程要求

电缆托盘卷成型机参数数据

第二部分：成型机
材料厚度	0.6 ~ 2.0毫米
滚筒材料	GCR15.
轴材质	45＃钢铁
成型速度	15-20米/分钟
控制系统	PLC控制（Delta品牌）
总权力	15kw.
额定电压	定制
