镀锌钢拱脊盖瓦辊成型机出售

弧形脊帽瓦辊成型机

轧辊成型机用于生产脊盖瓦和建筑材料。

金属成形机技术细节

1、技术参数

不。	项		参数	备注
1	材料	类型	冷轧带钢、镀锌板
		t(毫米)	0.4 - -0.8毫米
		屈服强度(Mpa)	Q235
2	形成产品宽度		310 - 914.5毫米
3.	形成速度(米/分钟)		8-18m	包括孔
4	(千瓦)		11千瓦	马其顿
5	液压功率(千瓦)		4千瓦	马其顿
6	收集架		6米	马其顿
7	电压		AC380V 50 hz 3 p	定制的

拱脊帽瓦生产线工艺

开卷机→导向装置→成卷机→剪切装置(含刀)→成品机架

屋面瓦机布局如下

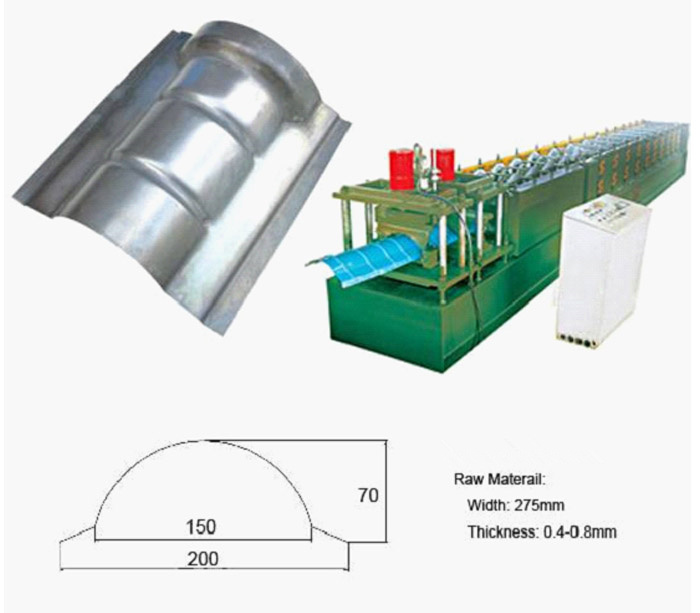

脊顶瓦图

滚压机表

开卷机

1、手动型扩张

2、参数

1)被动放电

2)线圈重量:< 5T

3)线圈内部D.:φ450mm-φ530mm

4)马克斯。Width.1300mm

5)厚度.0.4 - 1.6毫米

引导设备

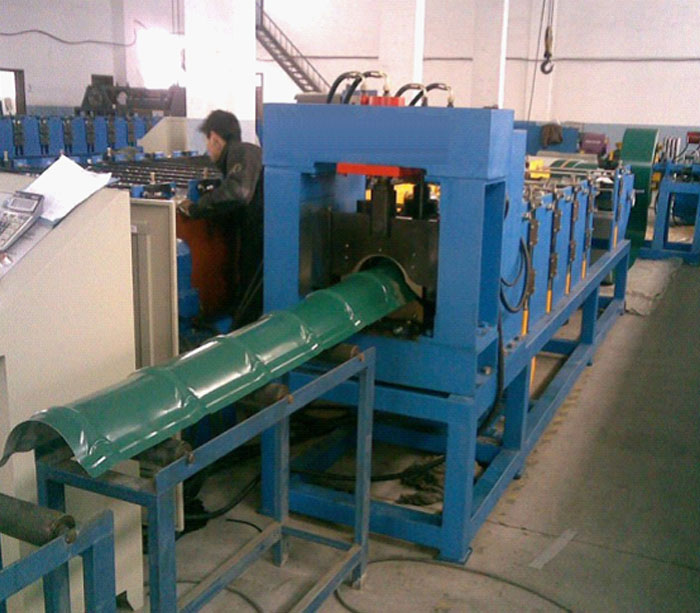

主要成型机

3.1成型辊:16个工位，并加磨辊，确保表面轮廓无划痕。

侧板:3.2 T。18mm ,A3 steel Heavy duty 。

3.3滚动速度:8-18米/分钟。

3.4辊筒材质:45 #，整体淬火，硬度HRC56-62℃。
3.5电机功率:7.5KW。
3.6主要辊:￠75毫米,45 #。
3.7设备底座:45 # H型焊接钢板。
3.8传动方式:链传动。
3.9安全性:全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。而其他齿轮在链条上和工作人员很容易造成伤害，传动部分盖上防护罩，确保工人的安全。

用于切割金属钢制品的液压剪切机。

收集架

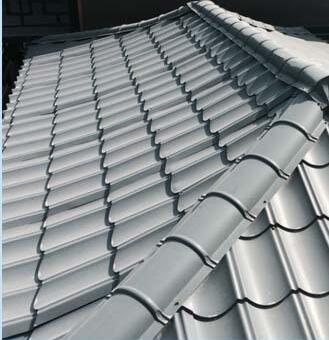

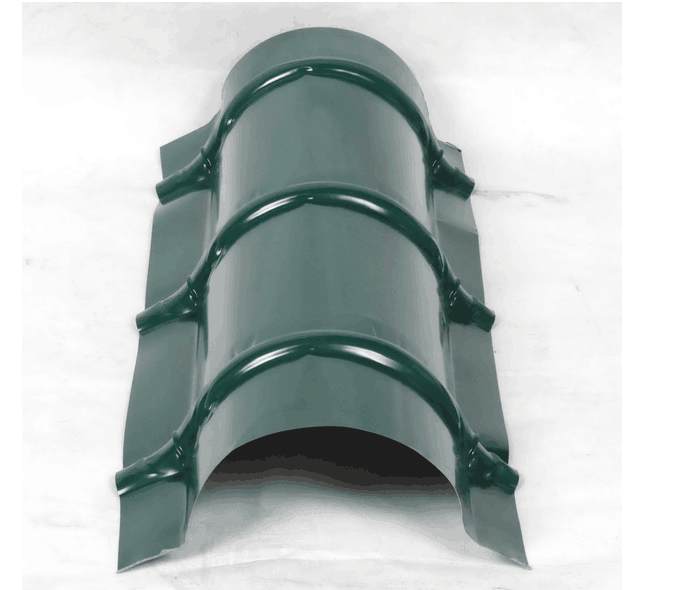

用于建筑的脊瓦

(Ⅵ),电气控制系统

全线采用进口PLC控制，液晶触摸屏，人机界面。人们与PLC交互。操作员设定程序自动运行(可编程控制)并控制过程监控，生产线操作员控制和修改控制参数，并实时监控设备状态和参数及故障指示。工件长度数字设定，可调长度也可调。设备运行状态实时监控及故障指示。
操作有手动/自动两种方式。具有手动和自动切换功能:在手动模式下，可单机操作，维护方便;在自动模式下，进行全线生产运行，以开机;全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。

机械主要零部件品牌

PLC控制系统:西门子
逆变器:台湾石林
编码器:欧姆龙
触摸屏:西门子
一些元件是施耐德品牌的器件。

设备完成了脊盖瓦生产线

不。	机器的名字	数量	备注
1	开卷机矫直机	1
2	引导设备	1
3.	成形机	1
4	遵循剪切	1	包括刀
5	收集架	1
6	控制系统	1

盖瓦机配件品牌

不。	的名字	制造商
1	电机和减速机	国内品牌
2	主键轴承	国内品牌
3.	逆变器	石林
4	PLC系统	西门子
5	低压电气	施耐德
6	编码器	欧姆龙
7	触摸屏	西门子
8	液压系统	国内品牌

质量的保证

Superda保证地板辊成型线设计符合客户要求的图纸，机器是全新的。规格、性能符合图纸规定，操作平稳。

付款条件

电汇，30%预付款，70%交货前。

装运时间

收到定金后60天

模型:yx - 70 - 150 - 200

拱脊瓦辊成型机适用于大批量生产建筑材料屋面使用。

脊瓦，在脊上很流行，可以理解为瓷砖的同一部分，可以向两边排水。准确地说，脊瓦覆盖着脊，与脊两侧斜屋顶上的瓦重叠。槽形瓦。通常做成人字形、鞍形或弧形。

生产脊瓦机械的设备名称为脊瓦卷成型机、弯瓦机、镀锌脊瓦机。

脊瓦辊成型机参数

不。	项	规范
1	材料	胃肠道、PPGI AI
2	设备操作	自动
3.	电压	380V 60Hz三相定制
4	脊瓦的尺寸	70 * 150 * 200毫米
5	材料宽度(毫米)	取决于设计
6	材料厚度	0.4 - -0.8毫米
7	机器的大小	3800年x1100x1300mm
8	速度	10-18m /分钟
9	轴直径	45毫米
10	机器重量	3500公斤
11	辊材料	# 45
12	汽车品牌	西门子
13	PLC)	西门子
14	形成权力	11千瓦
15	液压动力	4千瓦
