滑轨制造机中国制造商

抽屉滑轨制造机中国制造商

如何制作一套完整的抽屉滑轨?

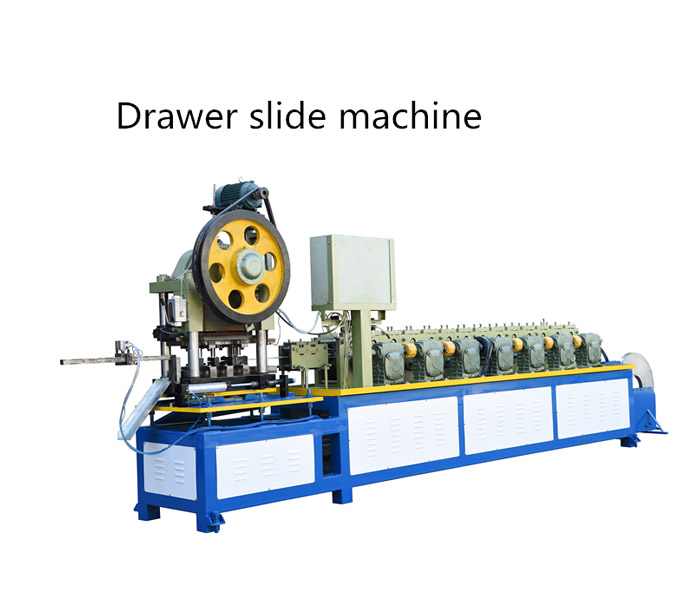

Ⅰ，抽屉滑辊成型机

抽屉滑块卷成型机3台。

外轨滚压成型机

中轨轧辊成型机

内轨滚压成型机

技术参数
模型		sp - 4512
产品名称		滑轨滚压成型机
函数		成形拉丝滑轨型材
开车		链
辊的座位		A3钢
辊站		轨道滚塑16个站，中线和内轨14个站。
成型辊		#45、数控加工后热处理
成型电机功率		7.5千瓦
线路速度		8 - 13米/分钟
材料的厚度		0.8——1.4毫米
液压站电机功率		7.5千瓦
PLC和触摸屏		松下

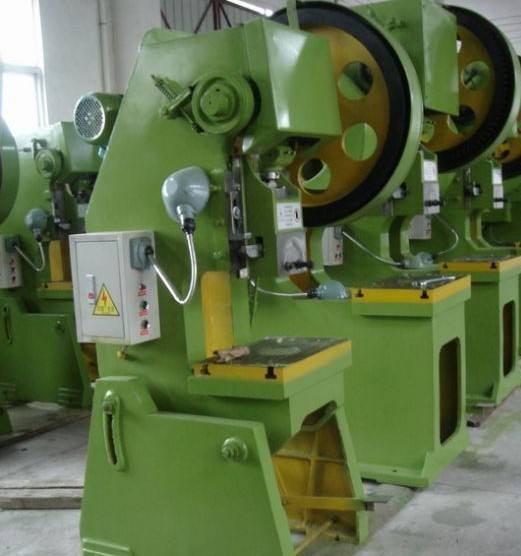

2、珠架(球壳)打孔机18T

冲床用于生产10-24英寸珠框导轨后机架金属零件。

该装置包括简单的开卷机和给料机。

珠架照片如下所示

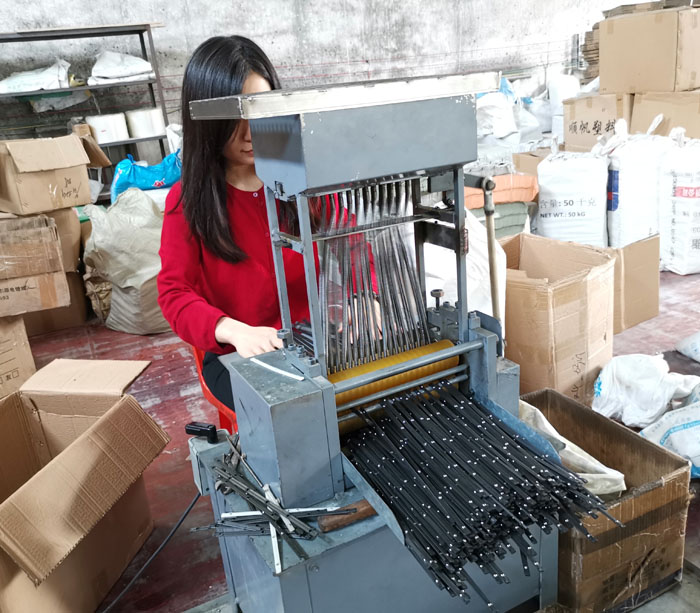

3、珠压机

将珠条组装成塑料条，效率高，操作方便

4、全自动装配机

包括自动将鱼形塑料放入导轨的机器

组件结构:

电器、PLC(三菱60Z) 2套

40z2台触摸屏(金科)4台

伺服电机(1000W 1台，400W 1台)

步进电机(110步进电机1台，86步进电机2台)

减速电机(共7台)

变频器(先灵2套)

振动盘(4集)。

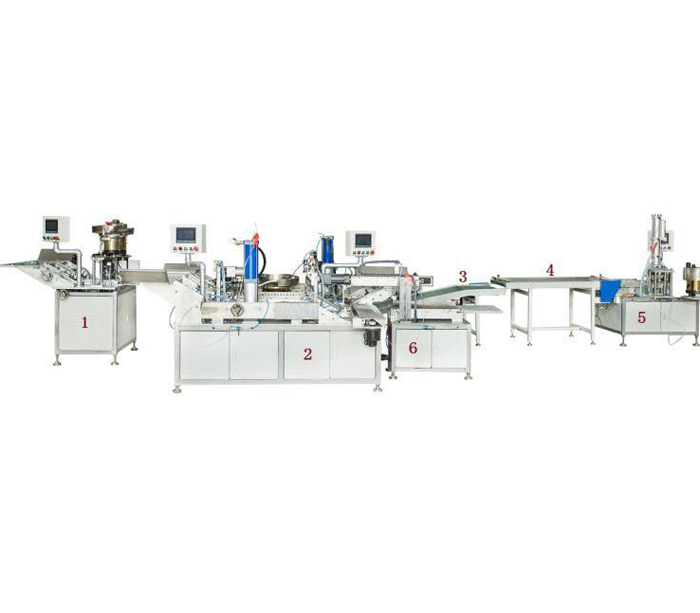

抽屉滑轨全自动组装机

机建设

1、内轨自动铆接机

2、装配主要机器

3、倾斜输送机

4.飞机传送带

5.外轨弯曲机

6.夹珠针机械手

总净重:1580KG

尺寸:L9.5m x W3.5m x H1.5m

电压220 v,

工作范围10至24英寸

频率50 ~ 60HZ，

工作荷兰国际集团(ing)效率32 pcs/min，功率2.8KW

车间自动抽屉滑块组装机

制造抽屉/橱柜导轨的滑轨机。

1、技术含量高，操作简单，成型线耐用

2, Ajustable长度设置。

3、PLC控制系统

全线工艺流程:料架----主机----切断----收料

主要成型框架采用100mm*80mm*3mm矩形管，T. 25mm A3碳钢板全焊接，并由龙门铣床的铣床工作台加工而成。

成型墙板采用40mm厚板。

sp - 4512

制造伸缩槽钢的滑轨机

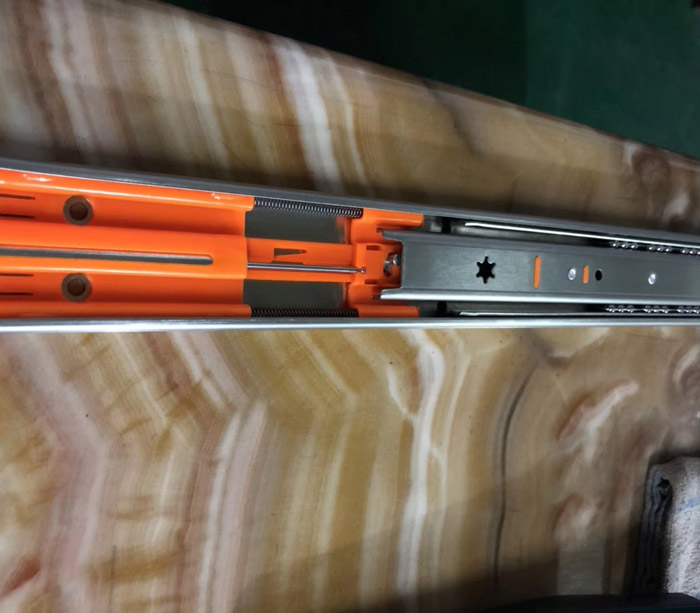

滑轨，又称导轨、伸缩通道，固定在家具的柜体上，家具的抽屉或柜体面板与活动五金件连接。滑轨适用于橱柜、浴室柜、家具、公文包等木制、钢制抽屉等家具的抽屉连接。

滑轨制造机

PLC控制成型线及自动流水线

描述	45毫米滑轨
项目编号	sp - 4512
材料	不锈钢、冷轧钢
完成过程	镀锌，电镀黑色
厚度	0.8 - -1.2毫米
应用程序	厨房橱柜，抽屉，书桌
类型	三折滑轨
