配电板外壳成型机

壁挂式电子金属盒和配电板外壳投影仪解决方案

产品规格:高度可调300-1200mm，深度可调150-400mm。

生产电机外壳技术参数

项		工艺参数
材料	材料	冷轧带钢、镀锌带钢
	厚度	1.0 - -1.5毫米（根据1.5mm的设计，T.1mm时效果稍不如1.5mm）
	线圈内部	Ф360 -Ф510
过程	形成的速度	0-13m /分钟
	长度	没有限制
质量	长度精度	L≤1000毫米：±0.5㎜
	直, 偏转	L≤1000毫米，弯曲不超过1mm；偏转不超过2mm
	成形尺寸	按设计

配电板卷成型机生产行过程

开卷机→矫直→伺服给料机→液压装置→导向装置→卷板机→折弯装置

配电箱生产线技术说明

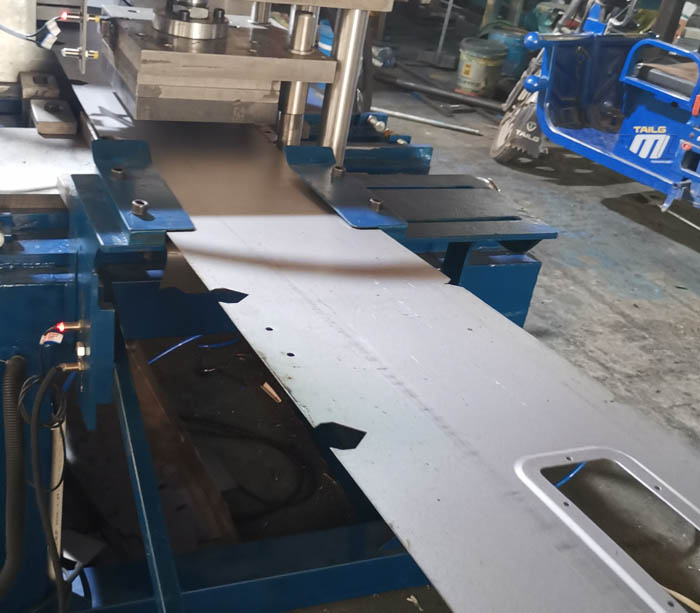

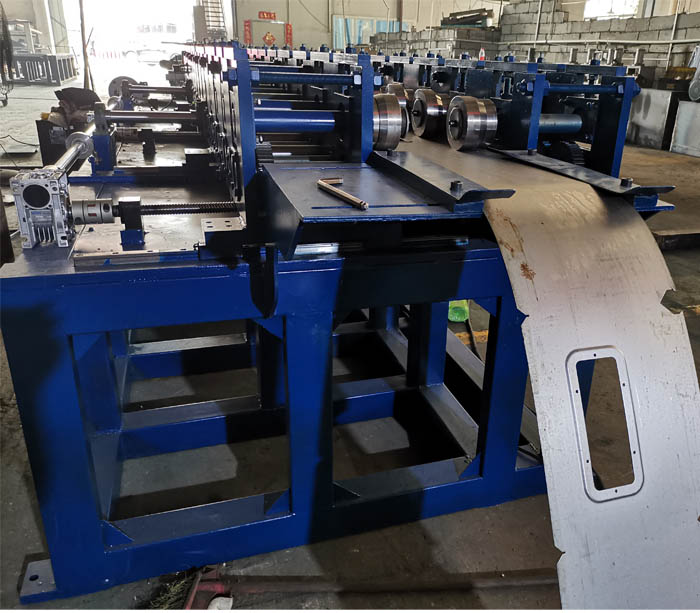

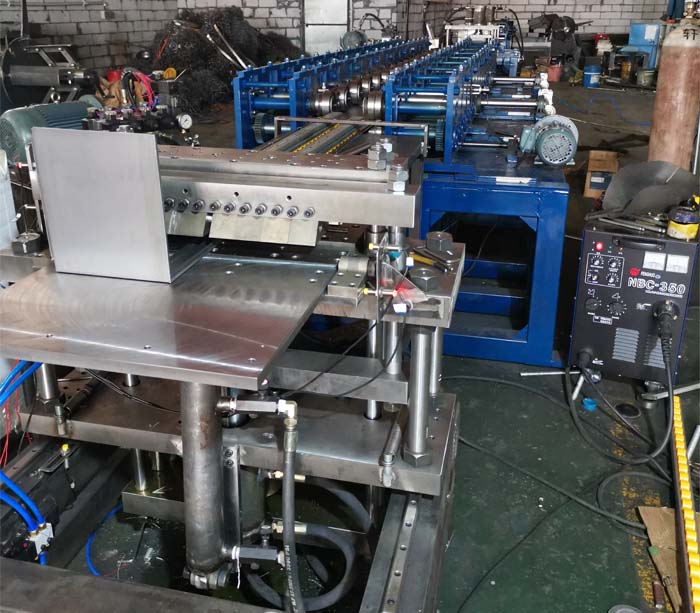

这条生产线是生产配电箱的设备。需要处理的带钢卷手动放置在开卷机上，然后进行校正和张紧。整平后，进入液压预冲孔和冲孔缺口，由导向装置送至成型机成型。在成型辊和压辊的摩擦阻尼作用下，以0-13m的线速度进入弯曲部分后，按要求切割弯曲箱体，然后手工打包。这条生产线每分钟生产2-3个外壳。生产箱数量速度可根据不同产品规格。

电动箱生产线主要技术参数

1.配件品牌明细

不。	的名字	制造商
1	编码器	欧姆龙
2	触摸屏	Wienview
3.	可编程序控制器(PLC)	三菱
4	低压断路器	正泰集团
5	交流接触器	正泰集团
6	逆变器	三菱
7	液压电磁阀	顺鑫、台湾
8	导轨	台湾上银
9	服务器系统	三菱

2.进料规格

a.适用材料:冷轧卷、镀锌卷

b.材料质量:国标

c.抗拉强度:δb≤780Mpa (Max.)

D屈服强度：δs≤510Mpa（最大）

e.材料厚度:1.0-1.5mm

F材料宽度：200-450mm（最大）

g.钢卷内径:Φ360mm-Φ510mm

h.钢卷外径:Φ1250（Max。）

一。钢卷重量：3 t（最大）

3.成型参数

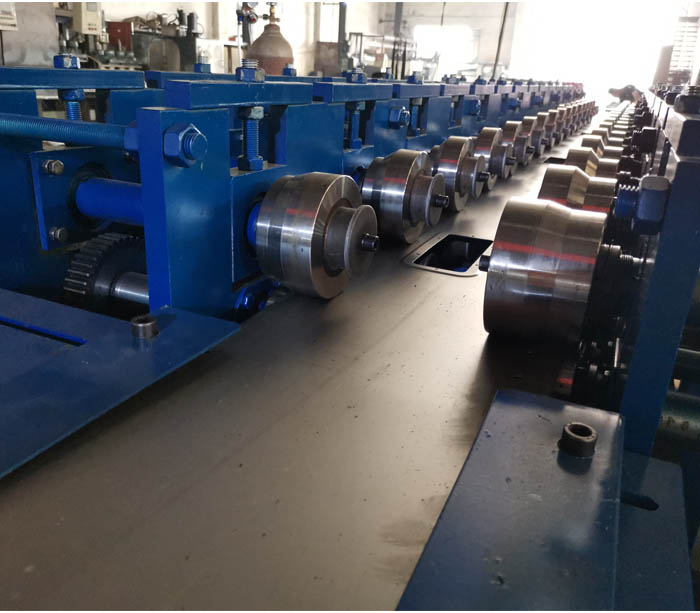

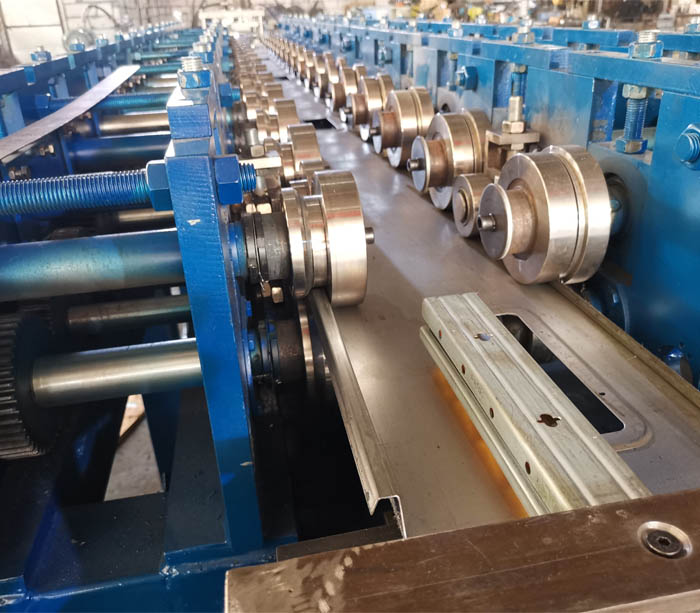

a.成型工位数量:16组辊

b.主轴规格:Ø48mm 40Gr淬火回火

C辊材质：Gr12型钢热处理

D整体拱门：采用25mm钢板精密加工，孔距误差小于0.1mm

e.底板厚度:20mm

4、形成能力

a.线圈外径:Φ1250mm (Max.)

b.材料成型厚度:1.0-1.5mm

C产品宽度160mm-400mm可调

5.成型单元的速度参数

a.线速度0-13m / min

b。加速时间＜30秒

6,成形精度

A.剪切长度公差：≤ ±0.5毫米/米

B宽度公差：≤ ±0.5毫米

c.镰刀曲线:≤2mm / m

d.毛刺:≤0.1mm(新刀片切割普通碳钢板，间隙合理)

E高度公差：≤ ±0.5毫米

上述公差基于具有平波和无边波的一级钢卷。

7.其他设备参数

A.电源：380V/50HZ/3PH（或定制）

b.装机容量:约32Kw

C成型速度：0-13m/min

D切割方法：成型后切割

e。驱动电动机:

矫直机电机2.2KW

液压冲孔15kw，折弯切割5.5KW

成型主机电机7.5KW

伺服电机2KW

F占地面积（约）：长30m×宽3m

(辊轧成形7 mx1.5m)

g.生产线方向:从左到右

(面对设备与操作表)。

h.设备颜色:(客户选择)

i.机组设备设计可满足12小时连续生产

操作环境:j。

1:电源电压:380V±10% /三相四线制，频率:50HZ总功率:约32KW

2:环境温度:0 ~ 40℃，相对湿度:60 ~ 95% RH。

配电箱生产线devices：

不。	机器的名字	数量	备注
1	开卷机	1
2	矫直机	1
3.	伺服送料器	1	2千瓦三菱电机
4	伺服液压机器		与模具
5	引导设备	1
6	成形机	1
7	液压弯剪	1	与模具
8	控制系统	2

质量的保证

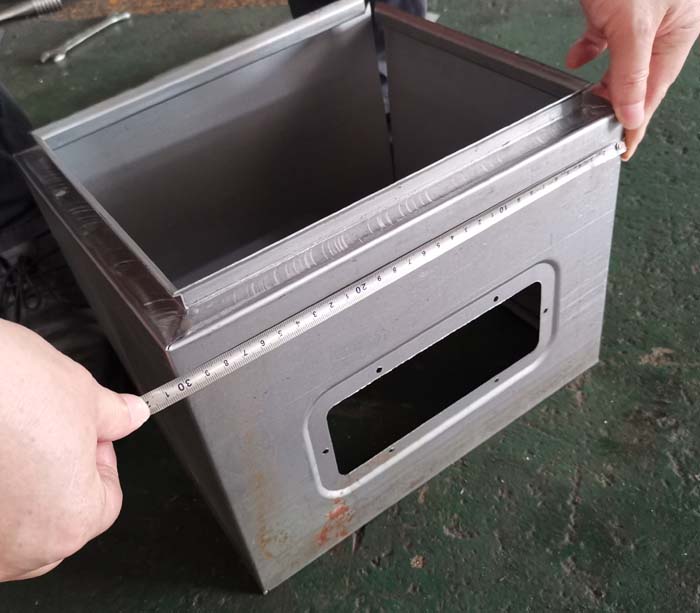

Superda保证银行钢外壳及壁挂式配电箱滚轧成型线设计符合客户要求图纸，机器是全新的。规格性能符合图纸规定，运行平稳。

自动金属外壳滚压成型机优势

1、高效率生产线，一分钟可生产2-3件

2、PLC控制系统，自动、易操作。

3、Gcr15轧辊采用淬火工艺，硬度达到HRC60-65℃。

4、Cr12刀片跟踪切割系统。

不同的控制面板尺寸可供选择。
