开槽Din轨槽滚压成型机销售

din钢轨安装架滚压机制造商

用于断路器开关的Din导轨，广泛应用于电气柜等电气行业。

YX7.5-35伺服电机滚压成型机一览表

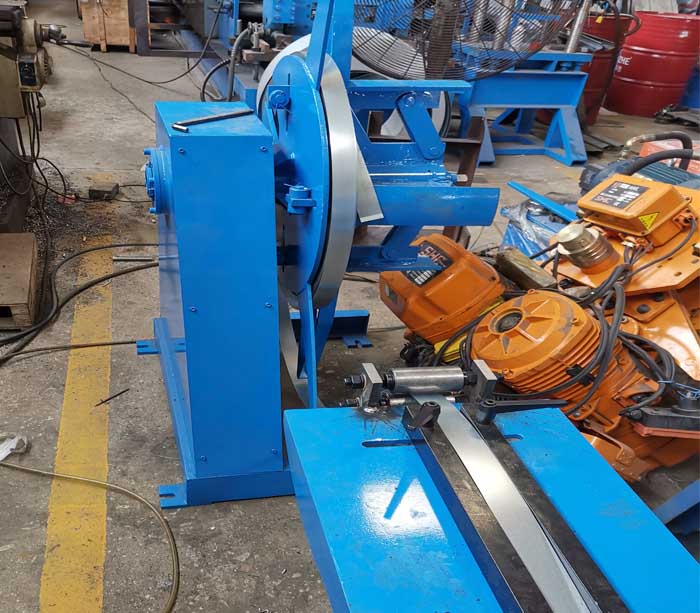

开卷机

1） 类型、手动和非电源

2） 参数

1） 被动，放电

2） 卷重，<1T

3） 线圈内径，φ470mm-φ530mm

4） 最大宽度，200mm

5） 厚度<1.6mm

导向装置

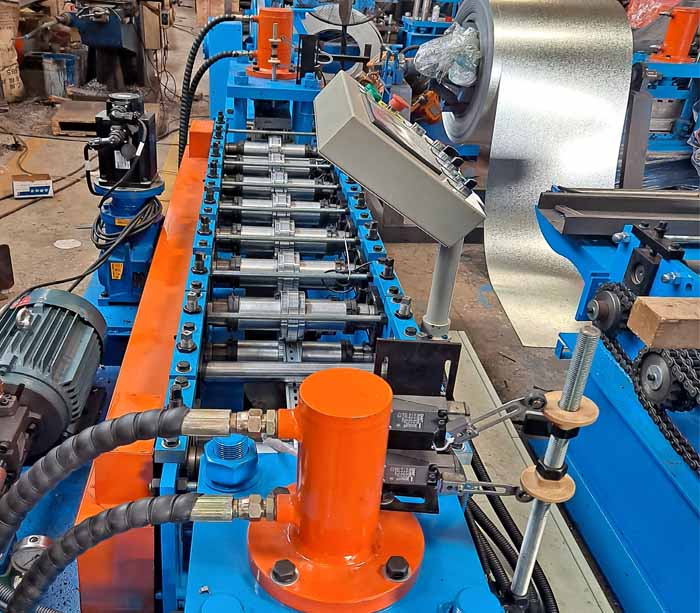

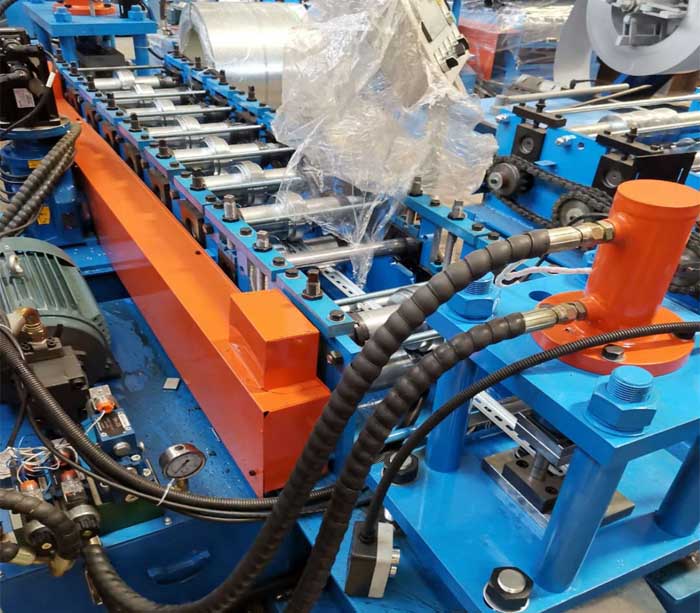

尖轨滚压成型系统数据

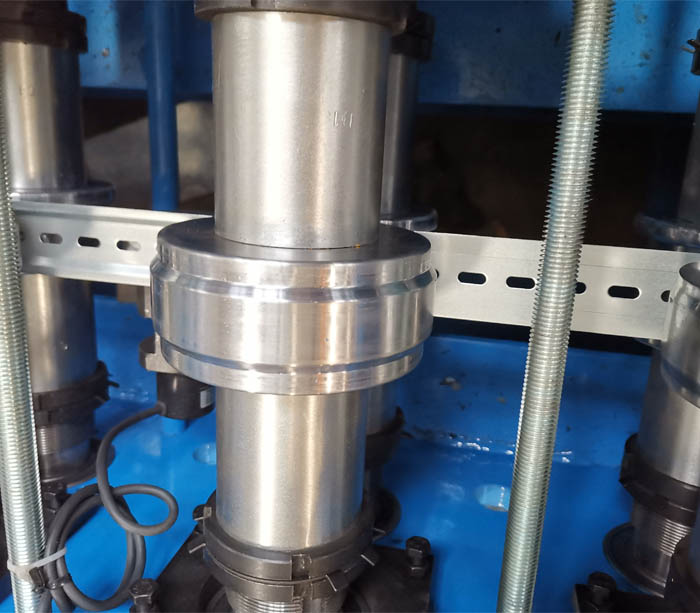

5.1成型辊：8工位，加搓辊，确保表面轮廓无划痕。

5.2侧板：T.18mm，A3重型钢

5.3滚动速度：4-6m/min

5.4轧辊材质：#45，整体淬火，硬度HRC56-62℃。
5.5电机功率：3KW
5.6主辊：￠65毫米，45#
5.7设备底座：采用焊接钢板的40#H型。
5.8传动：齿轮
5.9安全性：全线设有急停按钮，方便处理突发事件，确保设备和操作人员的安全。而其他传动链中的齿轮和工作人员很容易造成伤害，传动部分盖上防护罩，保证工人的安全。

电气控制系统

全线采用进口PLC控制，液晶触摸屏，人机界面。人们与PLC互动。操作员设定程序自动运行（可编程控制）和控制过程监控，生产线操作员控制和修改控制参数，实时监控设备状态参数和故障指示。工件长度数字设定，长度可调也可调。实时监控设备运行状态和故障指示。
手动/自动两种操作方式。具有手动和自动切换功能：在手动模式下，可单机操作，维护方便；在自动模式下，进行全生产运行，以便启动；全线设有急停按钮，方便处理突发事件，确保设备和操作人员的安全。

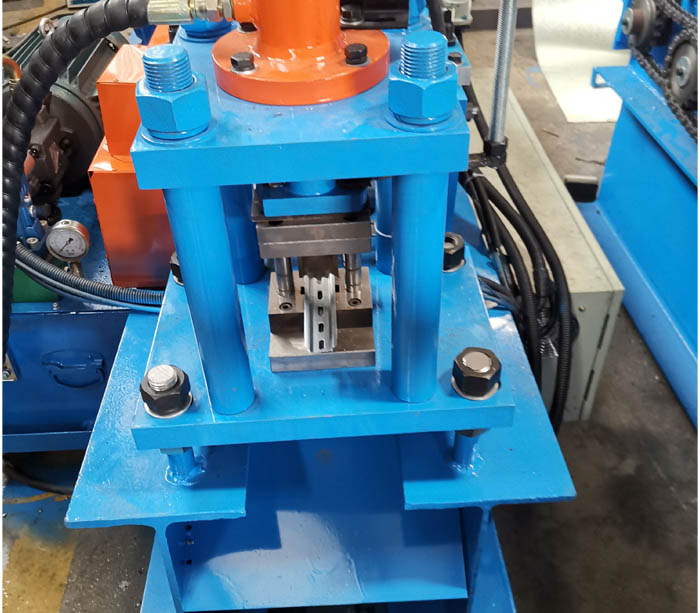

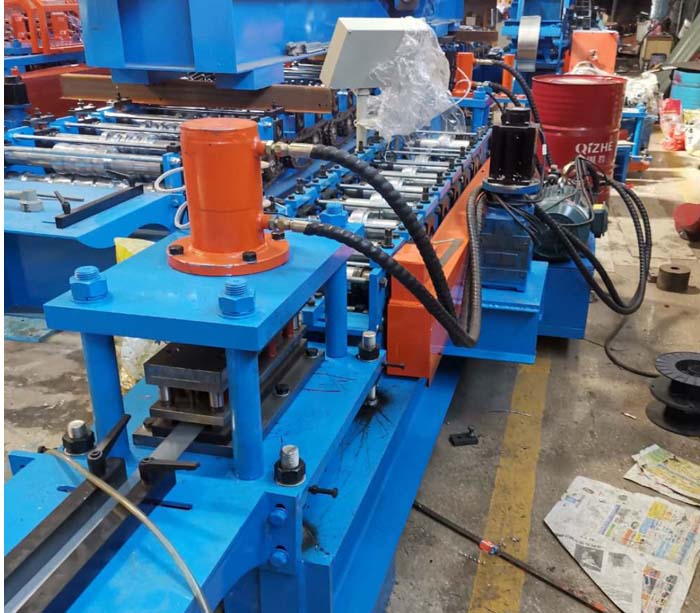

打孔

停止冲孔，1套模具，冲孔长度400MM。

冲模材料为Cr12，HRC58-62°。

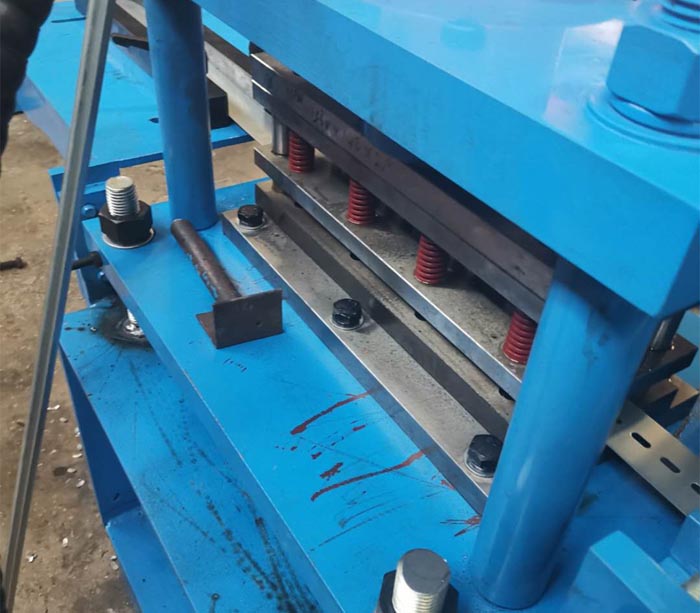

成型和剪切：
切割方法：液压切割（下料）停止切割。
叶片材质：Cr12，淬火，硬度可达HRC60度。
液压系统工作压力：16Mpa

质量保证

Superda保证通道辊型线设计符合客户要求图纸，机器是全新的。规格性能符合图纸规定，运行平稳。成形的din导轨可以很好地固定在道岔上。

导轨生产设备优势

1、生产尖轨钢的轧辊成型生产线。

2、PLC控制系统，自动操作方便。

3、优质轧辊采用淬火工艺，硬度达到HRC60-65℃。

4、Cr12刀片跟踪切割系统。

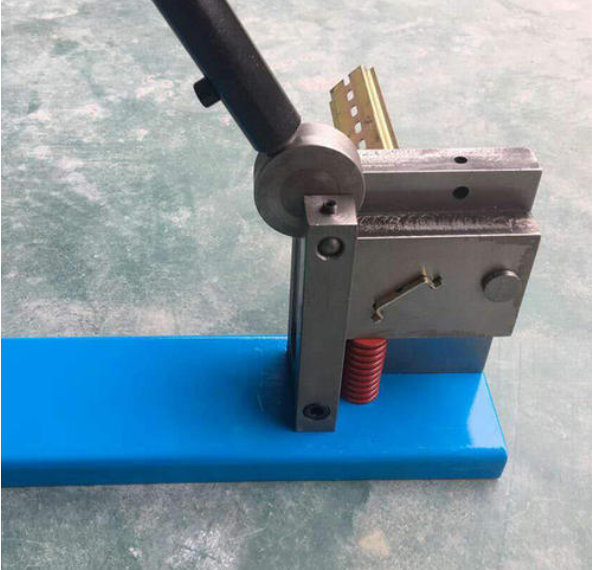

Superda滚轧成型机制造的Din钢轨，适用于Din钢轨切割机

第7.5-35项

生产尖轨的设备。

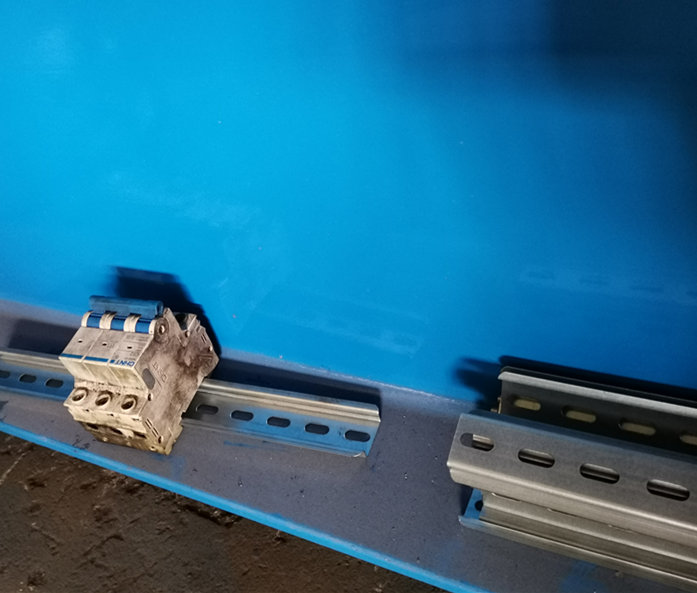

标准din钢轨剖面，安装非常方便壁挂暗装开关，断路器，斩波器。

Din轨槽机主要配件品牌清单

不。	姓名	品牌
1.	电机减速器	国产品牌
2.	主键轴承	国产品牌
3.	变频器	希林
4.	PLC系统	三角洲
5.	低压电器	施耐德
6.	编码器	欧姆龙
7.	触摸屏	威纶
8.	液压系统	国产品牌

Din轨道通道生产装置，包括：

不。	机器名称	数量	备注
1.	开卷机	1.
2.	导向装置	1.
3.	成形机	1.
4.	液压冲床	1.
5.	切割装置	1.
6.	控制系统	1.

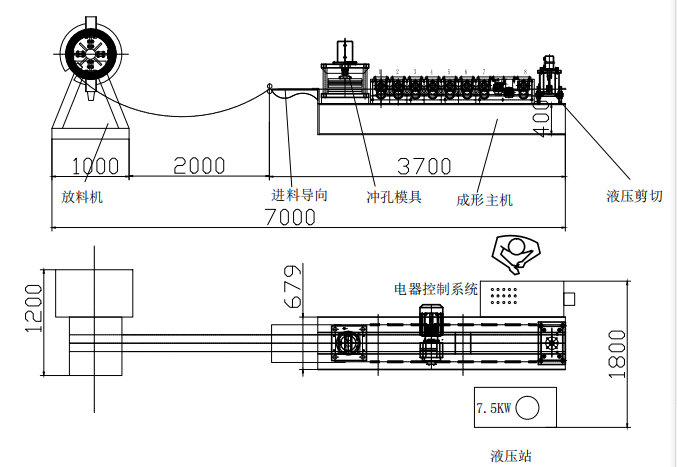

Din导轨槽生产线过程

开卷机→辊压机→冲孔装置→ 液压剪切装置（含刀）
