用于多媒体墙面箱板的钢辊成型机

钢卷成型机生产线制作多媒体壁挂式配电箱尺寸。

根据外壳尺寸，以匹配头部面板形成过程。

推底盒长度200-600mm可调，宽度190mm，深度80mm。产品实际横截面由客户提供。

1、壁挂箱生产线技术参数

技术参数

项		技术参数
材料	材料	冷轧带钢、镀锌带钢
	厚度	0.5 - -0.7毫米
	线圈内	Ф360 -Ф510
过程	形成的速度	0-8m /分钟
	长度	没有限制
质量	长度精度	L≤1000毫米：±0.5㎜
	直, 偏转	L≤1000毫米，弯曲不超过1mm；挠度不超过2mm
	形成尺寸	根据设计

钢卷成型机生产线工艺流程

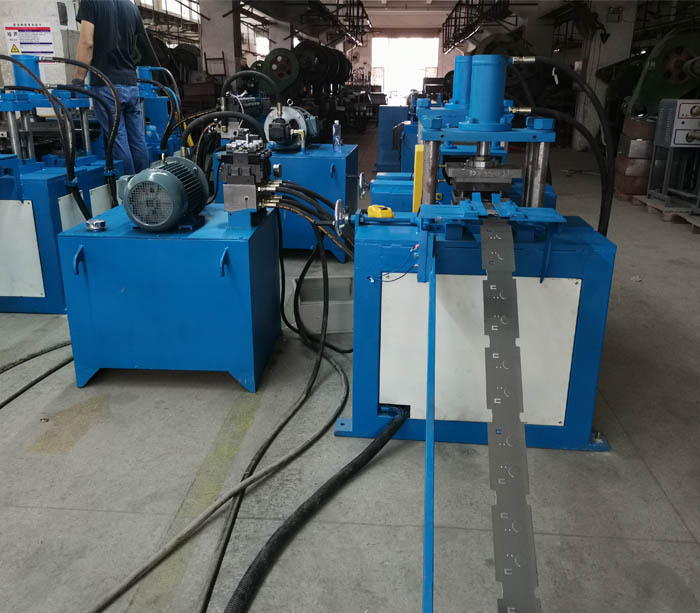

untoiler→矫直→伺服送料→液压机突破装置→导纸装置→卷成型机→液压冲孔→剪切装置（包括刀）→成品架

钢壁嵌入式和安装外壳卷成型机列表

解释

本生产线是生产嵌入式壁挂式外壳的设备。将要加工的带钢卷手动放置在开卷机上，然后进行校正和张紧。整平后进入液压预冲和冲槽，由导向装置送至成型机成型。在成型辊和压力辊的摩擦阻尼作用下，产品以0-10m的线速度进入剪切段后，按要求切断，然后人工包装。

主要技术参数

1. 配件品牌详情

不。	的名字	制造商
1	编码器	欧姆龙
2	触摸屏	三菱
3.	可编程序控制器(PLC)	三菱
4	低压断路器	正泰集团
5	交流接触器	正泰集团
6	逆变器	三菱
7	液压电磁阀	顺鑫、台湾
8	导轨	台湾上银
9	服务器系统	三菱

2.EEDING规格

a.适用材料:冷轧卷、镀锌卷

b.材料质量:国标标准

c.抗拉强度:δb≤780Mpa(最大)

天。屈服强度：δs≤510mpa（最大）

e。材料厚度：0.5-0.7mm

f.材料宽度:200mm(最大)

g.钢卷内径:Φ360mm-Φ510mm

h.钢卷外径:Φ1250（Max。）

一世。钢圈重量：3 T（最大）

3.成型参数

一种。成型化的数量：8套滚筒

b。轴规格:Ø50mm Ggr15淬火回火

C。滚筒材料：GR12模具钢热处理

d、整体拱:由28mm钢板精密加工而成，孔距误差小于0.1mm

4、形成能力

a.线圈外径:Φ1250mm(最大)

b.材料成型厚度:0.5-0.7mm

c.产品宽度190mm

5.成形单元参数

a.线速度:0-8m / min

b。加速时间＜30秒

6，形成精度

一种。剪切长度公差：≤±0.5mm / m

湾宽度公差：≤±0.5mm

c.镰状曲线:≤2mm / m

d.毛刺:≤0.1mm(新型刀片切割间隙合理的普通碳素钢板)

e。高度公差：≤±0.5mm

上述公差基于具有平坦和无纤维波的一级钢圈。

7.其他设备参数

一种。电源：380V / 50Hz / 3PH（或顾问）

b.装机容量:约15Kw

C。成型速度：0-10m / min

天。切割方法：形成切割

e。驱动电动机:

矫直机电机1KW

液压冲压和切割7.5kW，

成型主机电机4KW

伺服电机2.2千瓦

F。地板（大约）：长度20m×宽100m

(辊轧成形5.5 mx0.8m)

g.生产线方向:从左到右

(从手术台上面对器械)。

h.设备颜色:(客户选择)

i.单元设备设计能满足12小时连续生产

操作环境:j。

1:电源电压:380V±10% /三相四线制，频率:50HZ总功率:15KW左右

V.设备结构和系统配置：

概述:该生产线主要由开卷机、矫直机、液压冲床、成型机、液压切割、液压系统、电气控制部分和安全保护部分组成。

1.卸载（untoiler）：用于卸载材料并为成形部分提供薄片材料，3吨电展开。

2.调平(矫直机):9辊精密调平(上4下5)，2.2KW电送料，用于调平线圈，消除物料应力。

壁挂式箱板生产线设备清单

不。	机器的名字	数量	备注
1	开卷机	1
2	矫直机	1
3.	伺服送料器	1
4	伺服液压机器		用模具
5	引导设备	1
6	成形机	1

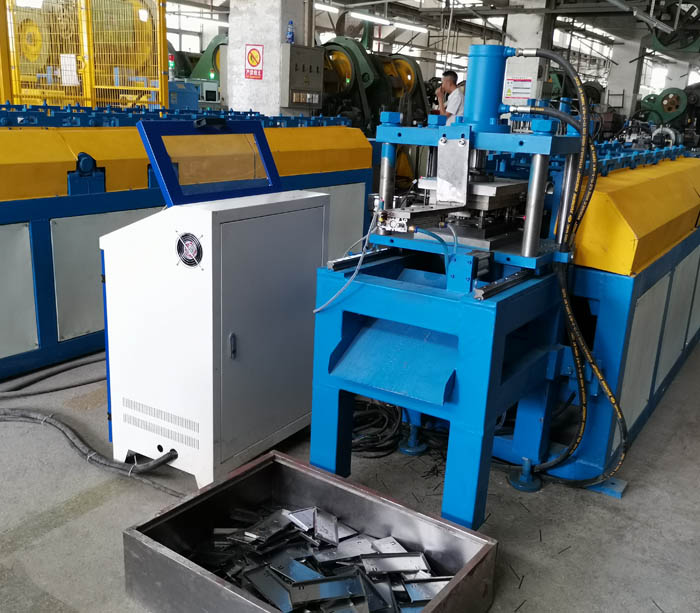

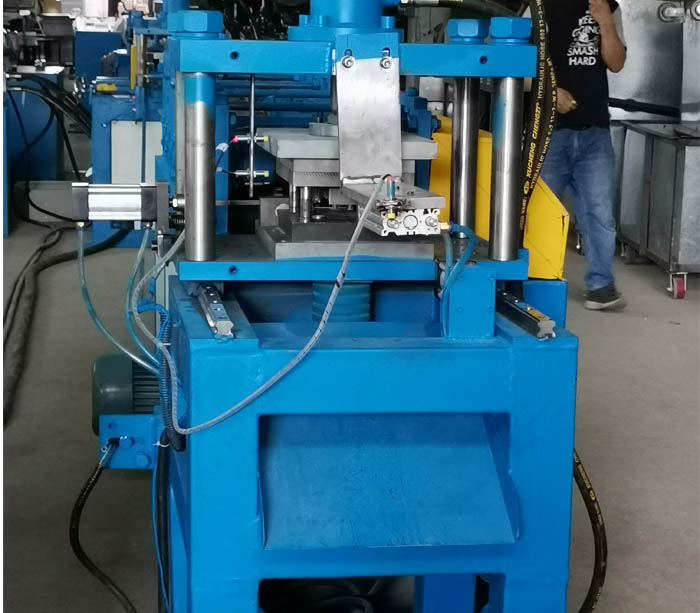

7	水力切割和弯曲	1	用模具
8	控制系统	1

2.成型主框架:该生产线主机底座采用100 * 100 * 4MM方管焊接而成，框架与固定拱架一体，侧板采用25mm钢板，支撑件采用优质台湾轴承。扭转上下调整，主机刚性好，结构稳定。

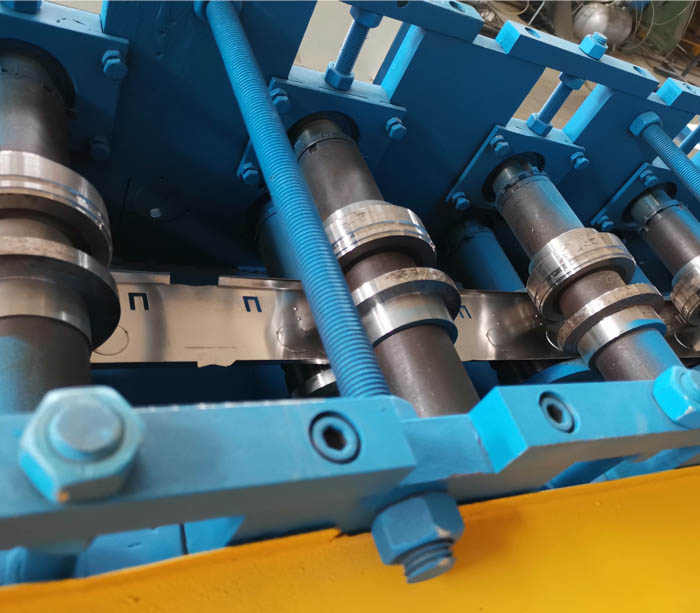

B：滚筒（滚轮架）：16套滚筒成型，高品质GR12模具钢，HRC高达58〜60º通过精密CNC机床加工，精度为6〜7，表面粗糙度高于0.8，没有划痕表面。

辊筒材料采用优质GCr15淬火工艺，硬度达62℃

壁式电动箱卷成型机生产线
