定制设计电气柜框架卷轧成型机，焊接

电气柜框架卷成型机

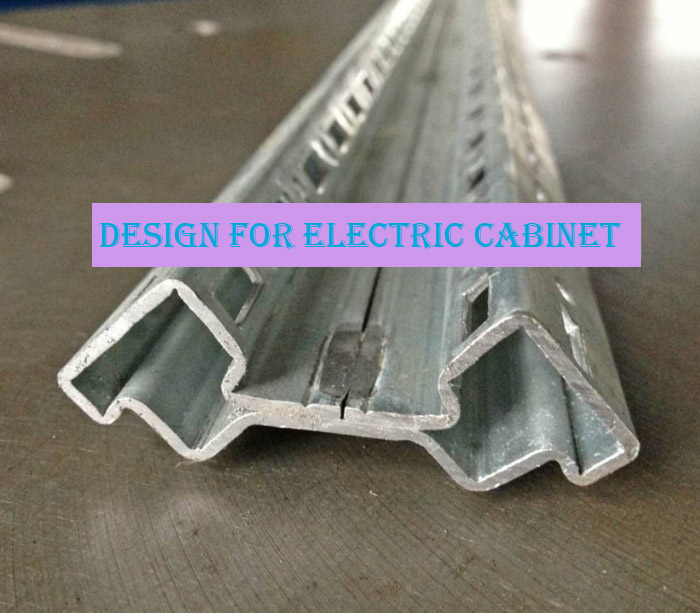

Automaitc电厂采用橱柜框架成型机，带电柜架，电子箱杆，金属盒框架，使用开关设备，低压面板建筑，控制柜电气仪器等。

生产电动柜框架的设备

1，技术参数（项目：YX42.5-42.5）

不。	物品		范围	评论
1	材料	类型	冷轧带钢，镀锌板
		T.（mm）	1.5mm.
		屈服强度（MPa）	Q235
2	形成产品宽度		42.5mm.
3.	成型速度（m / min）		2-6米	包括焊接
4.	形成主电源（kW）		11 kW * 2个电脑	Fyr.
5.	液压动力（kW）		18.5 kW.	Fyr.
6.	电压		AC380V.，50Hz，3P

电子控制面板框架生产线流程

2合1型螺漆→伺服送料→打孔→引导装置→卷成型机→滚筒焊接→剪切装置（包括刀具）→成品架

布局如下

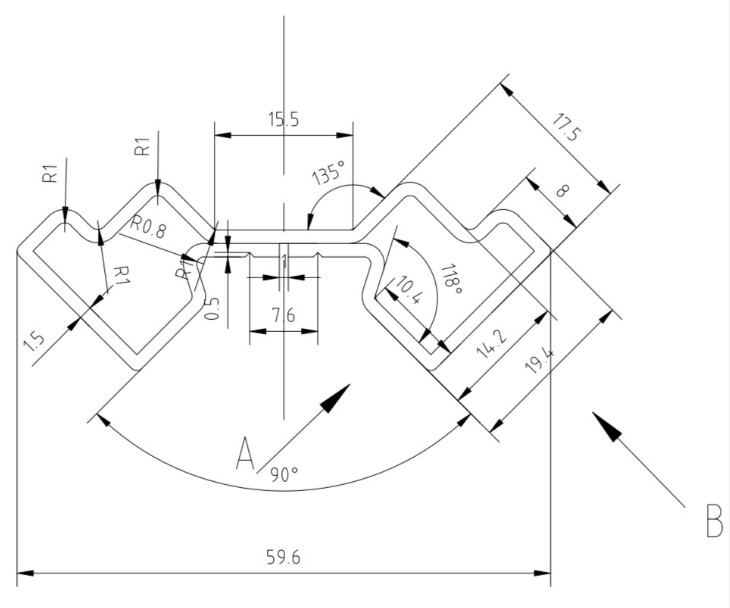

橱柜框架绘图

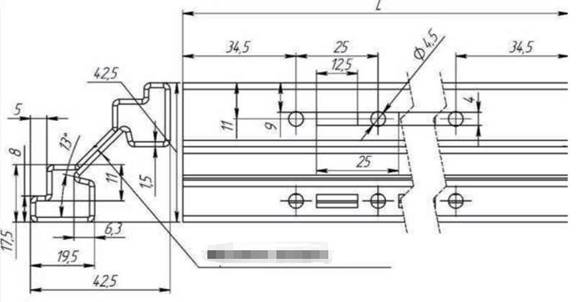

部分部件柜16折框架绘图

根据电气仪器制造商设计可选B.

卷成型机列表

2合1 untoiler矫直机

1，键入手动扩展

2，参数

1）被动放电

2）线圈重量：<2T

3）线圈内部D.:φ450mm-φ530mm

4）最大。宽度为400mm.

5）厚度.0.4-1.6mm

6）矫直辊：7个PC

8）Power.1.5KW

伺服送料器
3.1 max。喂养宽度400mm.
3.2喂养厚度0.4-1.6mm

3.3电机，1.3kW（Yaskawa）

液压开孔系统/打孔机

3.1功能：液压冲孔孔（模具1套）
3.2结构：设定长度，自动长度测量，自动定位达到设定距离停止动作，液压缸驱动冲孔模具，冲压自动关机。
3.3液压系统工作压力：16MPa
3.4液压站：18.5KW（液压打孔/剪切使用相同）

指导设备

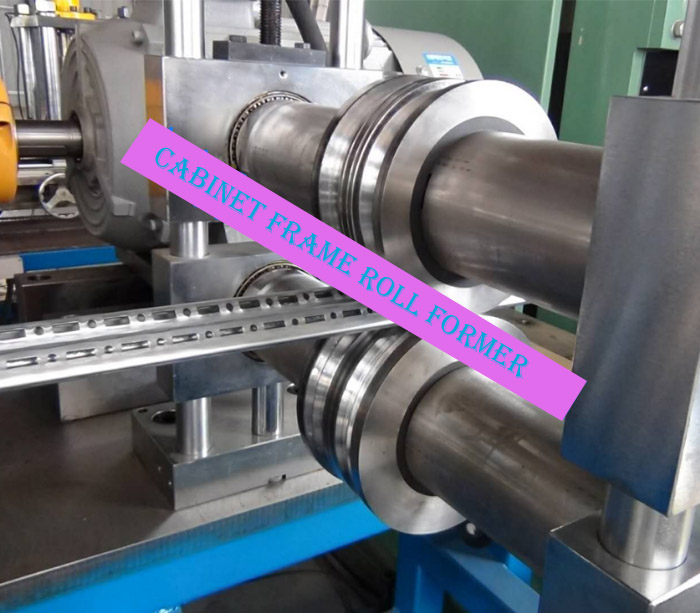

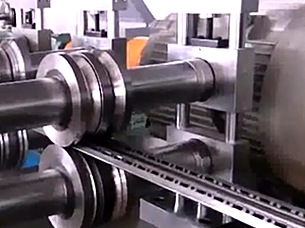

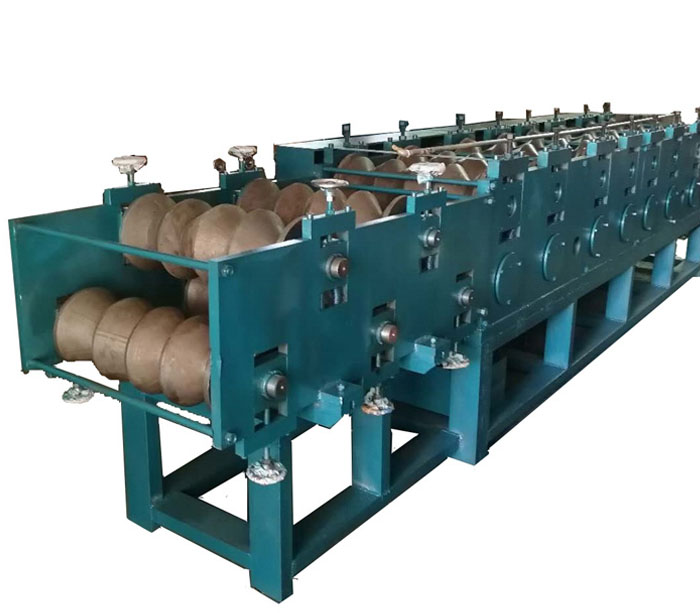

主要成型机

5.1成型辊：40个站，并添加摩擦，确保表面轮廓没有划痕。

5.2侧板：T25mm，A3钢铁重型。

5.3滚动超速：2-8米/分钟。

5.4辊材料：GCR15，整体淬火，硬度HRC56-62℃。
5.5电机电源：11kW * 2PCS。
5.6主滚筒：¢75mm
5.7设备底座：450＃H型使用焊接钢板。
5.8传输：链条驱动器。
5.9安全性：通过紧急停止按钮，易于处理紧急情况，确保设备和操作员安全。链条中的其他齿轮和工作人员可以很容易地导致伤害传输部分覆盖着防护罩，以确保工人的安全。

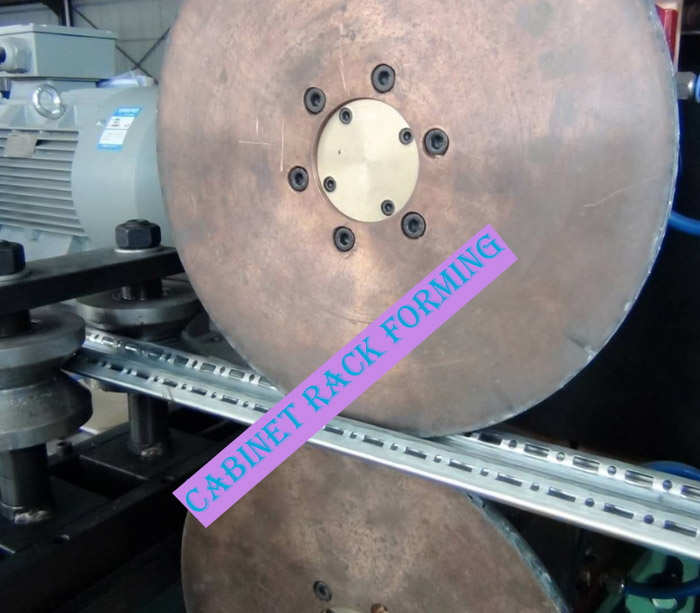

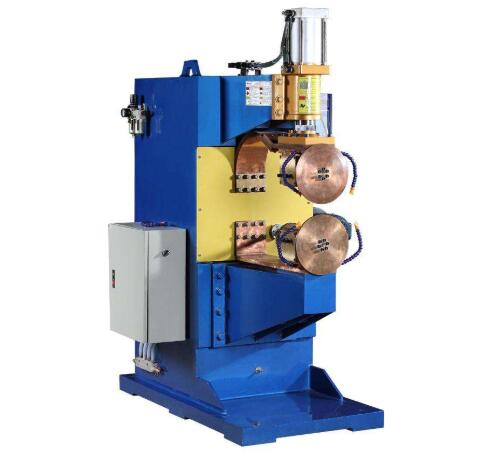

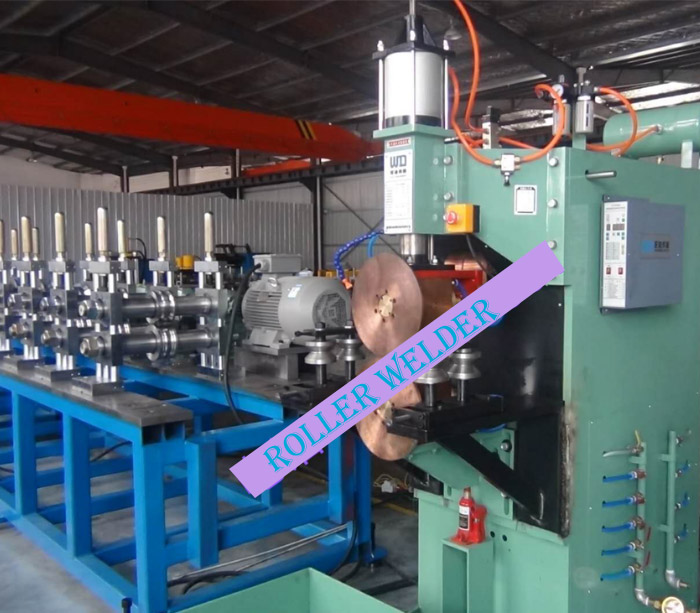

滚动焊工（煤层焊机）在卷成型线

平面收集机架

电气控制系统

整行导入PLC控制，LCD触摸屏，人机界面。人们与PLC互动。操作员设置程序自动运行（可编程控制）和控制过程监控，生产线操作员控制和修改控制参数，以及实时监控设备状态和参数和故障指示。工件长度数字设置，可调长度也可调。实时监控设备运行状态和故障指示。
操作手册/自动两个款式。使用手动和自动切换功能：在手动模式下，可以保持独立操作，易于维护;在自动模式下，进行全产量运行，以便开始;通过紧急停止按钮，易于处理紧急情况的董事会，确保设备和操作人员安全。

机械主要组成部分：
PLC控制系统：西门子
变频器：台湾石林
编码器：欧姆龙
触摸屏：西门子
一些组件是施耐德品牌设备。

设备完成了16个折叠柜框架生产线

不。	机器名称	QTY.	评论
1	untoiler矫直机	1
2	伺服送料器	1
3.	液压机/打孔机	1	用模具
4.	指导设备	1
5.	成型机	1
6.	滚筒焊接	1
7.	跟随剪切	1	包括刀
8.	收集机架	1
9.	控制系统	1
10.	箱弯剂	1	用模具

橱柜框架机配件品牌

不。	名称	制造商
1	电机和减速机	国内品牌
2	主钥匙轴承	国内品牌
3.	逆变器	谢林
4.	PLC系统	西门子
5.	低压电气	施耐德
6.	编码器	欧姆龙
7.	触摸屏	西门子
8.	液压系统	国内品牌

质量保证

Superda保证柜框架卷成型线设计按照客户要求绘图，机器是全新的。规格和性能规定在绘图和操作中，具有良好的光滑。

电动柜框架卷成型机优势

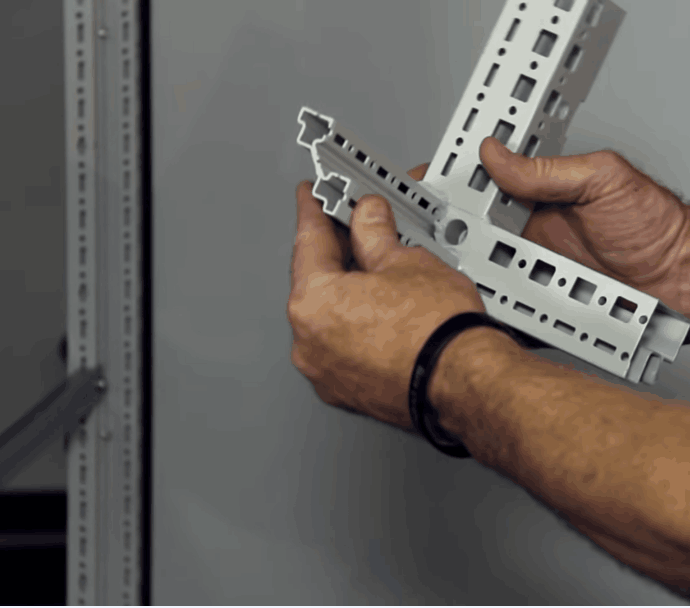

1，Rittal控制面板框架生产线为生产16个折叠柜架架。

2，PLC控制系统，自动轻松掌握。

3，GCR15辊具有淬火过程，硬度达到HRC60-65℃。

4，跟踪CR12切割刀片切割系统。

Item YX42.5-42.5

定制设计电气柜框架轧辊成型机焊接生产Rittal控制柜，电动柜架，电子盒杆，金属壳体框架，在开关设备中使用，低压面板建筑，电气仪。

用于生产控制面板架的辊式成型机

不	物品		单元	技术参数
1	原材料	类型		冷轧带钢，镀锌板
		薄板张拉链	MPA.	Q195，Q235
		厚度	毫米	1.5
2	宽度		毫米	42.5
3.	生产速度		M / min.	2-6
4.	滚筒材料			GCR15
5.	驱动类型			链
6.	机器尺寸		毫米	36000x3000x2000
7.	滚轮焊接功率		kw.	160kw.
8.	滚动成型功率		kw.	11kw * 2 pcs
