金属L型材钢角辊成型机制造商

钢框架龙骨机金属L型材钢角辊成型机制造商

用于各种建筑结构和工程结构的角度钢，如梁，桥梁，传动塔，升降机械，船舶，工业炉，反应塔，集装箱架，电缆沟支架，电源管道，母线支架安装和仓库货架。

金属L型异型材角辊成型机生产线工艺

Untoiler矫直器2在1→引导装置→卷成型机→剪切装置（包括刀具）→成品架

布局如下

机器列表

2合1 untoiler矫直机

1，键入手动扩展

2，参数

1）被动放电

2）线圈重量：<2T

3）线圈内D.:Dia 450mm-Dia.530mm

4）最大。宽度为400mm.

5）厚度.0.4-1.6mm

6）矫直辊：7个PC

8）Power.1.5KW

伺服送料器
3.1最大。喂养宽度：400mm
3.2饲料加厚：0.4-1.6mm

3.3电动机,1.3千瓦(日本安川电气)

指导设备

主成型机（用于带钢设计的面板宽65mm）

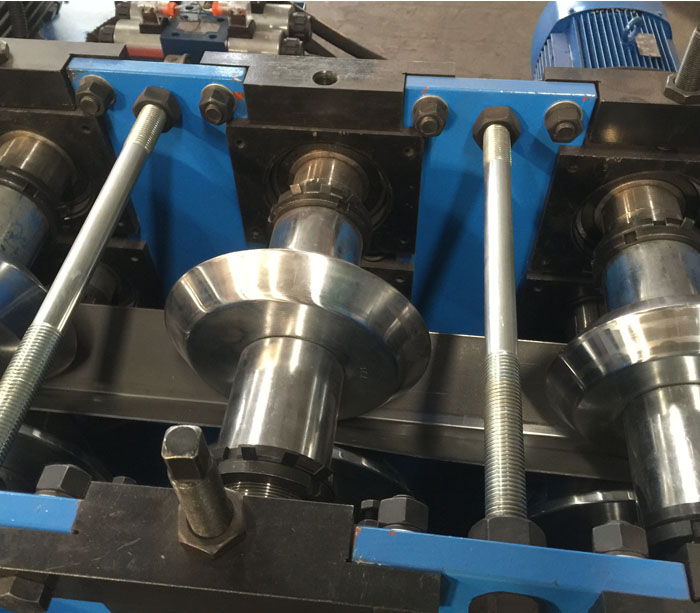

5.1成型辊：14个站，并添加摩擦，确保表面轮廓没有划痕。

5.2侧板：T.8mm，A3钢铁重型。

5.3滚动超速：2-8米/分钟。

5.4辊子材质:45 #，整体淬火，硬度HRC56-62℃。
5.5电机功率：4kW。
5.6主滚筒：Dia.65mm，45＃。
5.7设备底座：400＃H型使用焊接钢板。
5.8传输：链条驱动器。
5.9安全性:全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。而其他齿轮在链条上和工作人员很容易造成伤害，传动部分盖上防护罩，确保工人的安全。

平面收集机架

电气控制系统
整行导入PLC控件，LCD触摸屏，人机界面。人们与PLC互动。操作员设置程序自动运行（可编程控制）和控制过程监控，生产线操作员控制和修改控制参数，并实时监控设备状态和参数和故障指示。工件长度数字设置，可调长度也可调。实时监控设备运行状态和故障指示。
操作手册/自动两种款式。采用手动和自动切换功能：在手动模式下，可以保持独立操作，易于维护;在自动模式下，进行全产量运行，以便开始;通过紧急停止按钮，易于处理紧急情况的董事会，确保设备和操作人员安全。

机械主要零部件品牌:
PLC控制系统：西门子
变频器：台湾石林
编码器：欧姆龙
触摸屏：西门子

一些组件是施耐德品牌设备。

设备完成L型型材金属件生产线

不。	机器名称	QTY.	评论
1	untoiler矫直器	1
2	伺服送料器	1
4.	指导设备	1
5.	成形机	1
7.	跟随剪切	1	包括刀
8.	收集机架	1
9.	控制系统	1

金属成形机器配件品牌

不。	名称	制造商
1	电机和减速机	国内品牌
2	主钥匙轴承	国内品牌
3.	逆变器	石林
4.	PLC系统	西门子
5.	低压电气	施耐德
6.	编码器	欧姆龙
7.	触摸屏	西门子
8.	液压系统	国内品牌

质量保证

设备形成的L型材钢表面质量的角钢标准规定。通常，必须没有有害缺陷，例如分层，壳，裂缝等。

标准中也规定了角钢几何偏差的允许范围，一般包括弯曲、边宽、边厚、顶角、理论重量等，并规定角钢必须没有显著的扭转。

角钢是一种用于施工的碳结构钢。它是简单剖面的钢结构，主要用于金属部件和车间的框架。使用良好的焊接性，塑性变形性能和某些机械强度。用于制造角钢的原料坯料是低碳方坯，成品钢在热轧，归一化或热轧中输送。

L型材轧辊成型机，用于生产不同尺寸角金属框架

技术参数

不。	物品		范围	评论
1	材料	类型	冷轧带钢钢，镀锌板
		T.（mm）	0.4-0.7mm.
		屈服强度	G245MPA
2	形成产品宽度		依靠设计
3.	成型速度（m / min）		10-15M
4.	成型主功率(KW)		4千瓦	马其顿
5.	液压动力（kW）		4千瓦	马其顿
7.	电压		AC380V，50Hz，3P	宵
