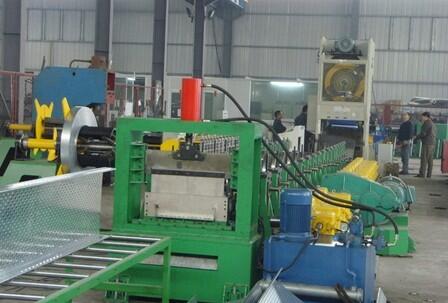

电缆桥架卷成型机

电缆托盘卷成型机

1、电缆桥架机用于生产各种电缆桥架。

2、完成电缆桥架生产线的工作流程，

开卷机-调平-送料-冲孔-输送工作台-卷成型-成品

3，设备包括

设备由开卷机、整平机、伺服送料组成

机器，冲孔机（带冲孔模具），自动输送台，主成型机，切割装置，收集台。PLC控制系统

4，生产线的主要技术参数，

材质：GI钢板，低碳钢。

钢板的厚度，0.8-2.0mm

线圈内径，φ508mm

线路速度，4-6米/分钟（可调）

5.机器的特性

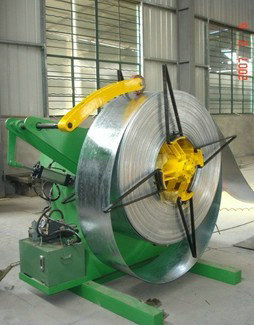

5.1自动脱卷机，

类型:悬臂鼓式

功能性和结构特征，

适用于支撑和膨胀钢卷取机，型钢焊接机身。操作方便。

技术参数

材料内径:φ508mm

内径范围：Ф450-550

最大外径：φ1200mm

负载能力：≤5T

5.2整平机:

类型：九辊有源调平机

功能及结构特点:调平钢带。调平辊由夹紧辊和调平辊组成，夹紧辊可单独调节，上调平辊采用整体结构，并在前后设置两个调整点，形成一定角度，便于提高调平质量。

调平辊是GCR15高频硬化，硬度可以达到HRC45-55。

技术参数：

调平辊数量：9辊（UP4 /下5），2卷卷

电机功率：5.5kW

5.3纠正表

类型：滚轮支撑，校正

功能结构:纠偏、带钢。纠偏装置主要由气动撇桥、辊式、垂直辊式组成。导向轮可以很容易地调整不同的宽度。镀锌滚筒美观灵活。

5.4伺服送料机

F型:伺服送料

F功能和结构：夹紧并用钢加入压力机。聚氨酯辊确保进料力。在±0.15mm的响铃中控制每个喂料误差。与伺服夹相比，进料长度设置更加灵活，适应更宽的范围。该馈电装置更适合宽材料，可以有效地提高饲养精度。伺服电机，测量装置，数字控制系统是导入的组件。

技术参数：

最大送料量：30〜40次/分钟（可调）

进给步长:100MM /步长(可调)。

5.5冲孔机：

类型：21-200，2000KN压机，摩擦离合器，PLC控制，生产力高。具有良好的设备刚性，死亡寿命长。

功能与结构:机身采用全钢焊接结构，刚度高，结构合理，外形美观。曲轴放置垂直，支点距离短，曲轴刚度大。齿轮被封闭在机身内，转速马达，在一定范围内变速，扩大过程范围。采用组合式刚性链干式空气摩擦离合器-制动器，摩擦盘采用高科技产品-半金属摩擦材料，耐热性、耐磨性达到较高水平，转矩传递较大，驱动惯量小，安装维修方便。

滑块是一个铸箱结构，安装滑块过载保护装置，以保护敏感且可靠，当滑动过载时，熔断器电压折叠被破坏，并发送信号，滑块停止，从而保护机床，从而防止损害。

滑块关闭高度采用电动调整，数字显示，读取精度为0.10毫米。

技术参数：

柱间距≥960mm

公称压力:2000 kn

bominal中风:6毫米

行程:30 ~ 40rpm

电机功率:30千瓦

维度：2730x1640x3740mm

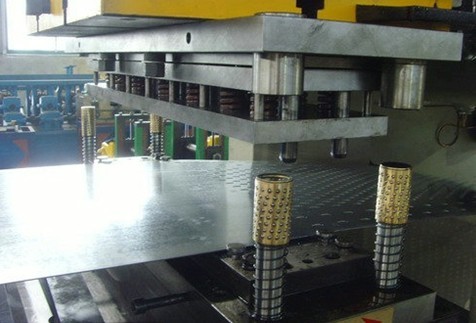

5.6冲压模具

功能和结构：100毫米/步，40个步骤/分钟到渐进式完全冲孔和串珠的节拍。模具使用内部和外部引导结构;具有单独的小模具的大型模具，冲压，珠珠逐步完成，可以在槽（无孔压力杆）和盘（冲压串）之间完全转换。连接孔的侧面可以洗涤到通孔中并且可以击倒洞，

模具材料:Cr12

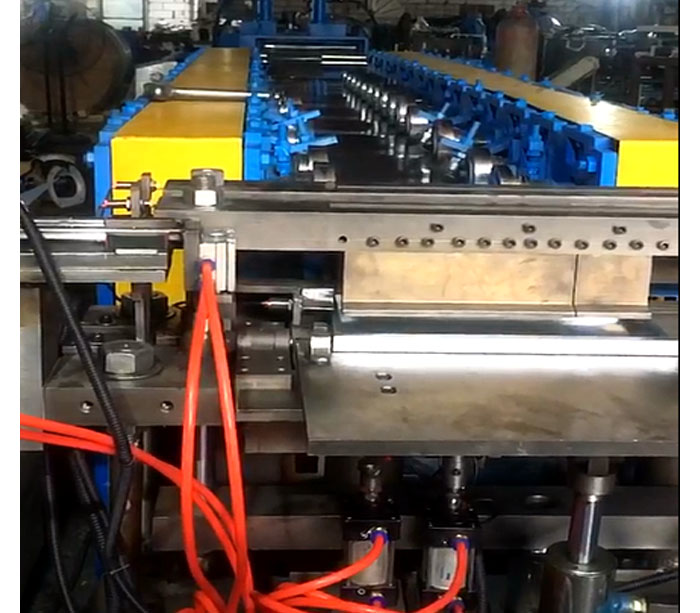

5.7切割

型式:PLC控制切割长度，无浪费。

功能与结构:冲压后定长型钢。切刀装置是在模头进给方向，长度是步长。

冲压后切割，包括切断模具。

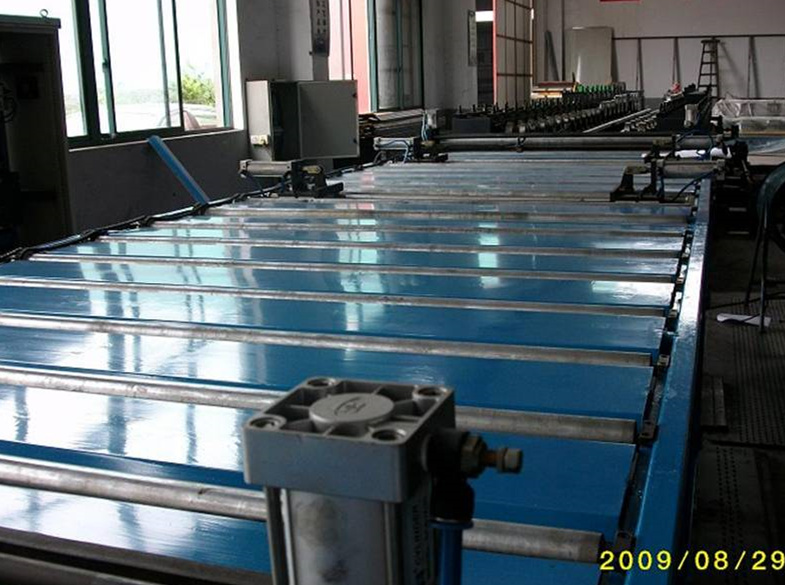

5.8自动输送台

类型:链传动滚筒传送机。

功能和结构：冲压和切割后卡片转载到卷成型机。由辊子，电机减速机，焊接钢框架和其他组件组成。双面具有可调节的引导板，具有被动压力轮。

技术参数：

运输材料宽度：mm

材料最大长度:8000mm

5.9进料输送机框架

型式:辊式(可调)

功能及结构:将板材经校正、冲孔、切割后，顺利输送至滚压成型机。校正装置主要由水平辊、导向轮组成。导轮可轻松调整，以适应不同宽度的板材。

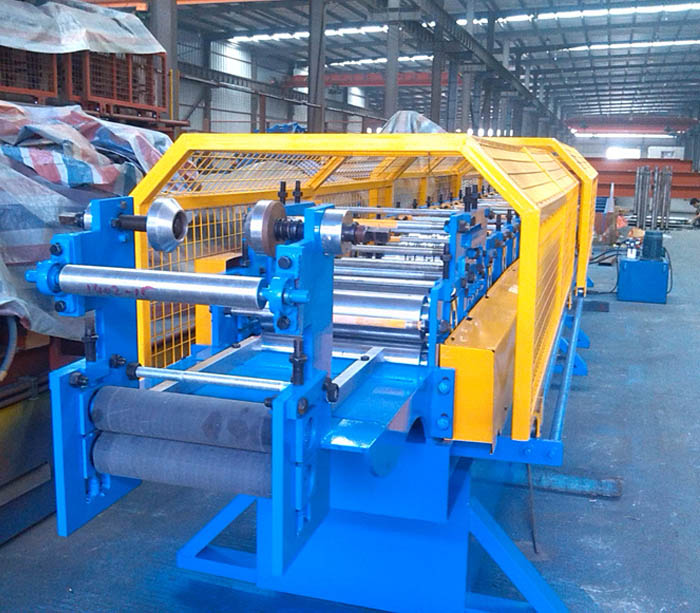

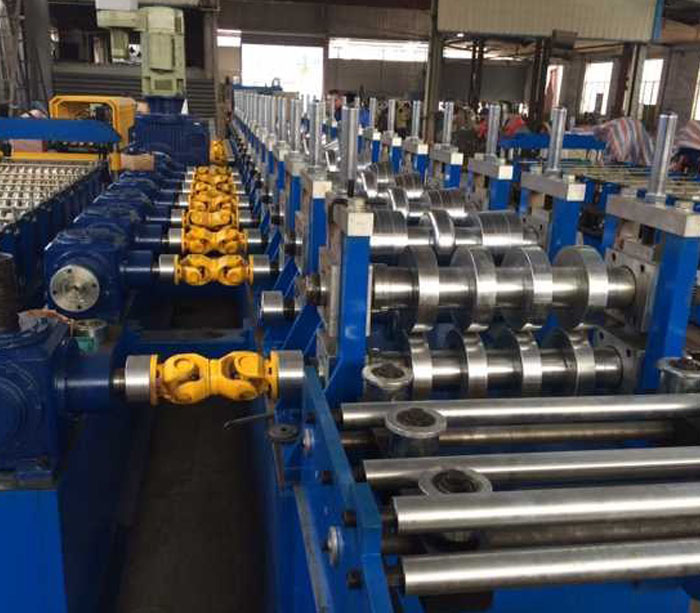

5.10成型机：

型式:双悬臂式齿轮传动，宽度可调万能成型机及整体移动式、快速(腰高、腰宽)互换规格。

功能和结构：钣金用20个支架滚动，逐渐进入成品电缆托盘。包括速度交流电机，减速机，高精度线性导轨，左右齿轮箱，横向调节机构，滚子组组成。一组滚筒完成电缆托盘的所有规格，调节滚筒框架的位置，实现更换规范。

技术参数：

水平辊架数量:20台左右

机床轴:(具体根据实际情况调整)

水平辊距:约350-550mm

电机功率：22.5kW

线路速度：10-15米/分钟

5.11收集表

类型：完成电缆托盘到达收集桌，工人将收集产品，非动力滚筒。

功能及结构:由型钢(方管)组成，无动力滚轮组装，焊接，起配套成品作用，可适应8米成品。

5.12电气控制系统

全线采用进口PLC控制，触摸屏人机界面，实现人机交互。

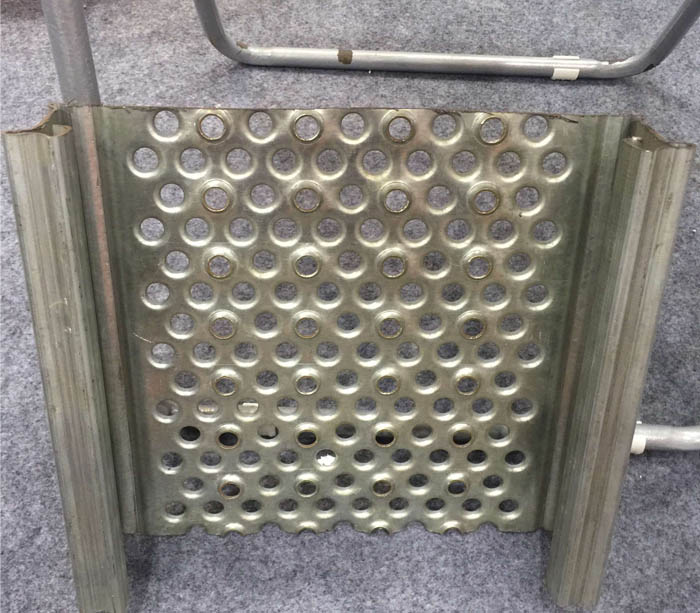

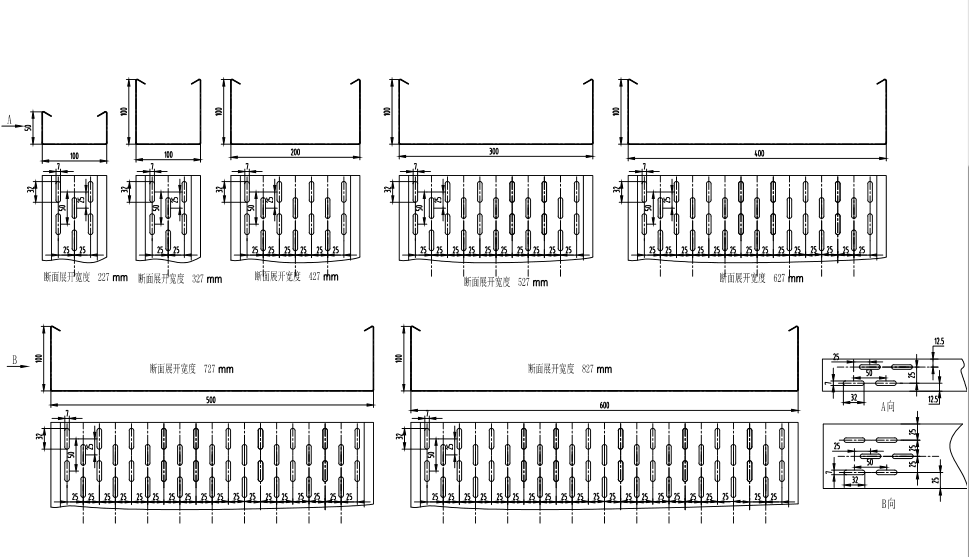

6、电缆桥架有孔图

电缆塔辊成型机优势

1，电缆托盘生产线生产和调整不同的宽度和高度，电缆托盘宽度从100-600mm，高度从50-100mm。

2，PLC控制系统，自动轻松掌握。

3、辊筒采用Gcr15淬火工艺，硬度达到HRC60-65℃。

4，跟踪CR12切割刀片切割系统。

模型，YX100-600.

电缆托盘机是设备生产电缆托盘．

什么是电缆桥架?

电缆托盘分为槽式和托盘式和梯型。电缆托盘由支架，支撑臂和安装附件组成。它可以独立竖立，或者它可以放在各种建筑物（结构）和管道支架上铺设。它具有简单的结构，外观美观，配置灵活，维护方便。所有部件都需要镀锌并安装在建筑物中。如果桥在开阔的海面外或属于腐蚀区域，则材料必须具有防腐蚀，防潮性，粘附性良好的特点和高冲击强度。

电缆托盘成型机技术细节

物品		帕拉	备忘录
合适的材料	类型	热轧钢圈 镀锌钢圈
	厚度	1.0mm -2.0 mm
	屈服强度	235-300MPA
	线圈宽度(毫米)	227/327/427/527/627/727/827
生产速度		5 - 10米/分钟	包括冲压时间和切割时间
平整装置的电机功率		5.5千瓦
电机功率伺服送料装置		5.5千瓦
电机功率200吨冲孔装置		18千瓦
主电机功率		11kw * 2
剥离器的液压站功率		3千瓦
液压站的权力		7.5kw.
权力		AC380V，50Hz.，3阶段	定制
尺寸（L×W×H，mm）		大约30000×3600×2500
