金属箱门和盖成型机

新型设计镀锌钢和不锈钢金属箱门箱盖板生产解决方案和防火柜柜门辊成型机生产线。

生产设备镀锌钢/不锈钢消防栓箱盖，消防栓箱盖，应急计划箱门，电箱门。该设备可以是一台带箱式卷成型机的机器。

1，紧急安全仪器箱门生产线技术参数

不。	物品		范围	评论
1	材料	类型	冷轧带钢钢，镀锌板
		T.（mm）	0.8-1.5mm.
		屈服强度（MPa）	Q235.
2	形成产品宽度		定制
3.	成型速度（m / min）		6-13米	包括洞
4.	形成主电源（kW）		7.5 kW.	Fyr.
5.	液压动力（kW）		18.5 kW.	Fyr.
6.	弯曲力量（kW）		3 kW.	Fyr.
7.	电压		AC380V.，50Hz，3P

金属盒盖生产线工艺

untoiler→矫直→伺服送料→液压机突破装置→导纸装置→卷成型机→液压打孔→弯曲机柜（可选）→剪切装置（包括刀具）→成品架

卷成型机列表

untoiler，矫直机

1，键入手动扩展

2，参数

1）被动放电

2）线圈重量：<2T

3）线圈内D.:φ450mm-φ530mm

4）最大。宽度为400mm.

5）厚度.0.4-1.6mm

6）矫直辊：9个PC

8）Power.1.5KW

伺服送料器

3.1最大。喂养宽度400mm.
3.2喂养稠合0.4-1.6mm

3. 3电机，1.3kW（Yaskawa）

液压孔冲压系统

3.1功能：液压冲压泄露（模具1套）
3.2结构：设定长度，自动长度测量，自动定位达到设定距离停止动作，液压缸驱动冲孔模具，冲压自动关机。
3.3液压系统工作压力：16MPa
3.4液压站：18.5KW（液压打孔/剪切使用相同）

A.面板间隙的液压冲孔。

B.为击倒孔液压冲孔

C.通风孔的液压冲孔。

指导设备

主成型机（门板宽度可调）

5.1成型辊：16个站，并添加摩擦，以确保表面轮廓没有划痕。

5.2侧板：T.8mm，A3钢铁重型。

5.3轧制超速：6-12米/分钟。

5.4辊材料：GCR15，整体淬火，硬度HRC56-62℃。
5.5电机功率：7.5kW。
5.6主滚筒：Dia.75mm，45＃。
5.7设备底座：45＃H型使用焊接钢板。
5.8传输：链条驱动器。
5.9安全性：通过紧急停止按钮，易于处理紧急情况，确保设备和操作员安全。链条中的其他齿轮和工作人员可以轻松导致伤害传输部分覆盖着保护盖，以确保工人的安全。

平面收集机架

盒盖折弯机（包括模具），液压动力：3kW

诡计控制系统

整行导入PLC控件，LCD触摸屏，人机界面。人们与PLC互动。操作员设置程序自动运行（可编程控制）和控制过程监控，生产线操作员控制和修改控制参数，并实时监控设备状态和参数和故障指示。工件长度数字设置，可调长度也可调。实时监控设备运行状态和故障指示。
操作手册/自动两种款式。采用手动和自动切换功能：在手动模式下，可以保持独立操作，易于维护;在自动模式下，进行全产量运行，以便开始;通过紧急停止按钮，易于处理紧急情况的董事会，确保设备和操作人员安全。

PLC控制箱照片

机械主要组成部分：
PLC控制系统：西门子
变频器：台湾石林
编码器：欧姆龙
触摸屏：西门子
一些组件是施耐德品牌设备。

设备已完成消防栓箱门生产线

不。	机器名称	QTY.	评论
1	untoiler，矫直机	1
2	伺服送料器	1
3.	液压机	2	用模具
4.	指导设备	1
5.	成型机	1
6.	液压站	2
7.	跟随剪切	1	包括刀
8.	收集机架	1
9.	控制系统	2
10.	盒弯曲装置	1	用模具

钢金属箱门机配件品牌

不。	名称	制造商
1	电机和减速机	国内品牌
2	主钥匙轴承	国内品牌
3.	逆变器	谢林
4.	PLC系统	西门子
5.	低压电气	施耐德
6.	编码器	欧姆龙
7.	触摸屏	西门子
8.	液压系统	国内品牌

质量保证

Superda保证消防栓箱卷成型线设计按照客户要求绘图，机器是全新的。规格和性能规定在绘图和操作中，具有良好的光滑。

不锈钢/温和钢消防栓箱盖通过轧辊形成过程概述

自动消防栓箱盖辊成型机优势

1，高效生产线，一分钟可产生2-3℃

2，PLC控制系统，自动轻松掌握。

3，GCR15辊具有淬火过程，硬度达到HRC60-65℃。

4，跟踪CR12切割刀片切割系统。

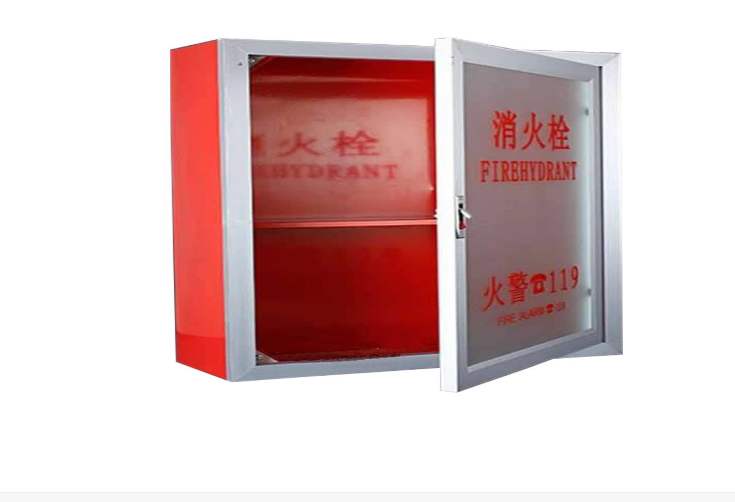

消防栓箱应放在公共共用空间，如走廊，公园，工业，超市中的走廊或大厅。

消防栓箱门形成精度

一种。剪切长度公差：≤±0.3mm / m
湾宽度宽度：≤±0.3mm
C。弯曲：≤2mm/ m
天。毛刺：≤0.1mm（新的切削刃切割碳钢板合理清除）
e。高度耐受性：≤±0.3mm

用扁平的无线型单级钢圈作为先决条件的宽度宽容。
表面质量：加工后成品的表面不添加任何加工缺陷。

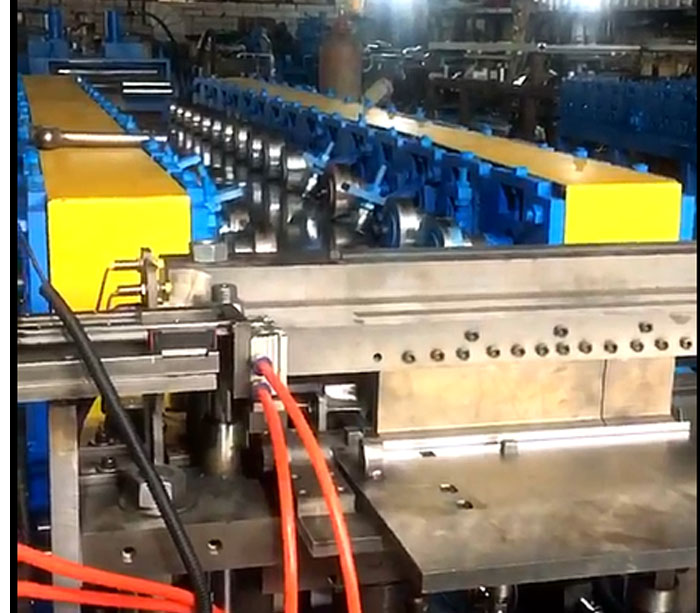

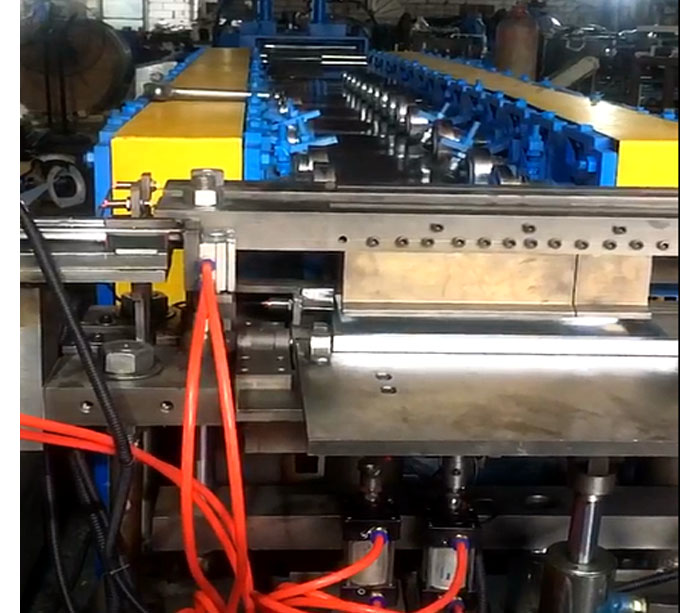

通过卷形成过程消防用品盒盖消防栓箱生产线在一台机器中

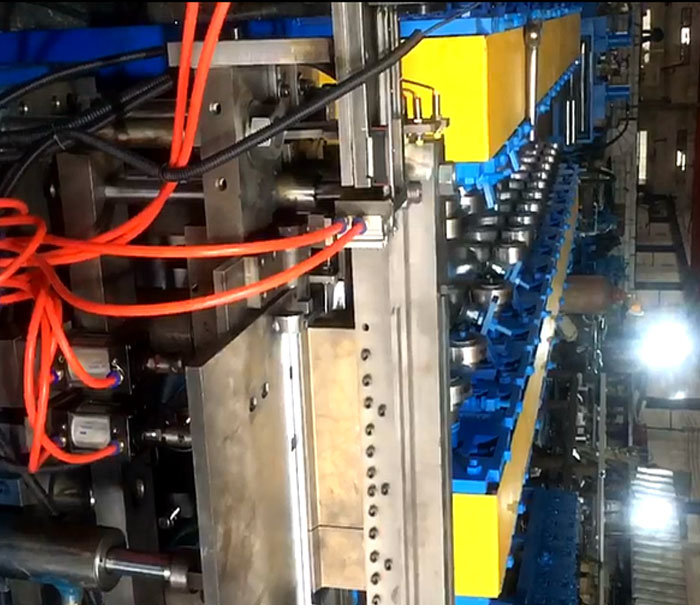

金属箱门通过形成的过程。

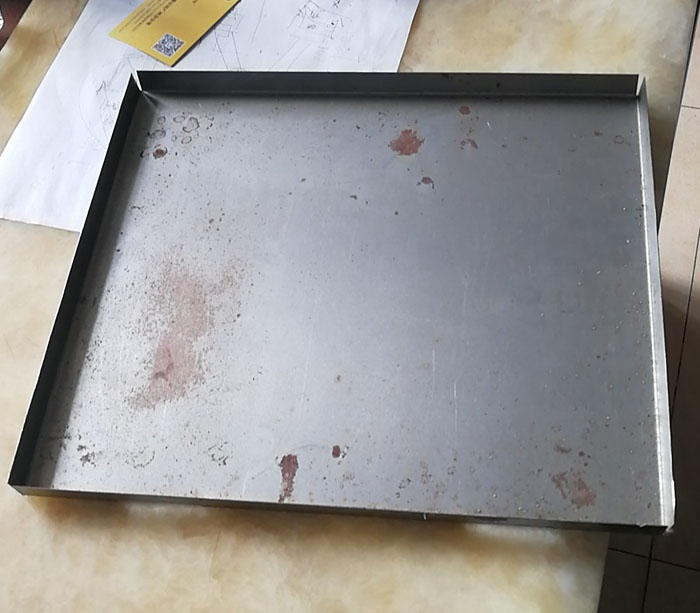

金属箱门生产不同尺寸柜子

设备的金属盒参数
一种。电源：380V / 50Hz / 3PH，可根据用户国家定制。
湾装机容量：约31kW。
C.Forming速度：0-13M / ince。
D.Shearing方法：伺服前剪
e。驱动电机：退火电机4kW。
电机2.2kW。
液压冲压切割和液压张紧电机（两组）11kW + 7.5kw。形成主发动机5.5kw。
伺服电机2kw.
F。地板（约。）：长度24米×宽3M（主机规格7mx1.7m）
G生产线方向：从左到右（在面向设备的控制台上）。
H。设备颜色:(客户选择）
一世。Superda Fire House盒设备设计可以满足12小时的连续生产
j。操作环境
1：电源电压：380V±10％/三相四线，频率：50Hz总功率：约31KW2：环境温度：0-40°C，相对湿度：60-95％RH。
