电表箱卷成型机

新设计镀锌钢电动仪箱生产解决方案仪表箱卷成型机生产线。

镀锌钢/不锈钢计量箱生产设备

盒子弯曲和形成一行

1、电箱生产线技术参数

不。	物品		范围	备注
1	材料	类型	冷轧带钢钢，镀锌板
		T.（mm）	0.8-1.5mm.
		屈服强度（MPa）	Q235
2	形成产品宽度		定制的
3.	形成速度(米/分钟)		6-13米	包括洞
4	成型主功率(KW)		7.5千瓦	Fyr.
5	液压功率(千瓦)		18.5千瓦	Fyr.
6	弯曲功率(千瓦)		3千瓦	Fyr.
7	电压		AC380V, 50赫兹,3 p

电表箱生产线工艺

(A)开卷机→校直→伺服给料机→液压机破口装置→导向装置→滚压成型机→液压冲床→折弯机壳(可选)→剪切装置(含刀)→成品机架

滚压机表

开卷机,矫直机

1，键入手动扩展

2，参数

1）被动放电

2)线圈重量:< 2T

3)线圈内部D.:φ450mm-φ530mm

4）最大。宽度为400mm.

5)厚度.0.4 - 1.6毫米

6）矫直辊：9个PC

8) Power.1.5kw

伺服送料器

3.1最大。喂养宽度400mm.
3.2进料厚度0.4-1.6mm

3. 3电机，1.3kW（Yaskawa）

液压冲孔系统

3.1功能：液压冲压泄露（模具1套）
3.2结构:设定长度，自动测量长度，自动定位达到设定距离停止动作，液压缸驱动冲模，冲压自动停机。
3.3液压系统工作压力:16MPa
3.4液压站：18.5KW（液压打孔/剪切使用相同）

A.面板间隙的液压冲孔。

B.为击倒孔液压冲孔

C.通风孔的液压冲孔。

引导设备

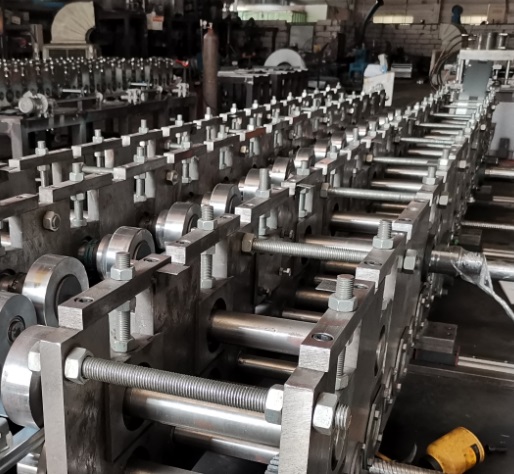

主成型机（面板宽度可调）

5.1成型辊：16个站，并添加摩擦，以确保表面轮廓没有划痕。

侧板:5.2 T。18mm ,A3 steel Heavy duty 。

5.3滚动速度:6- 12m /min。

5.4辊材料：GCR15，整体淬火，硬度HRC56-62℃。
5.5电机功率:7.5KW。
5.6主滚筒：Dia.75mm，45＃。
5.7设备底座:45 # H型采用焊接钢板。
5.8传输：链条驱动器。
5.9安全性:全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。而其他齿轮在链条上和工作人员很容易造成伤害，传动部分盖上防护罩，确保工人的安全。

双排滚轮站

平面收集机架

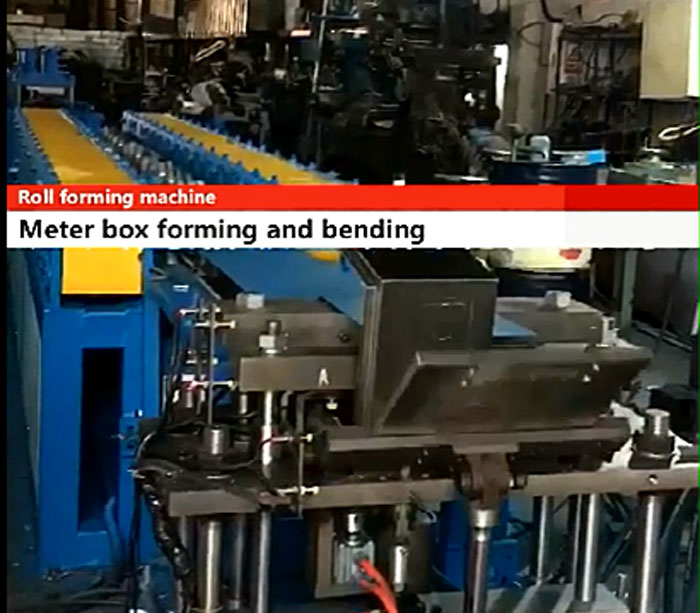

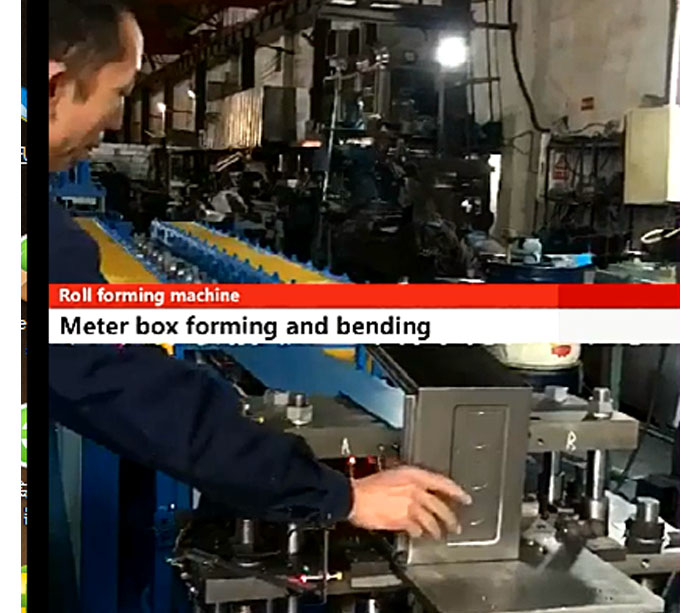

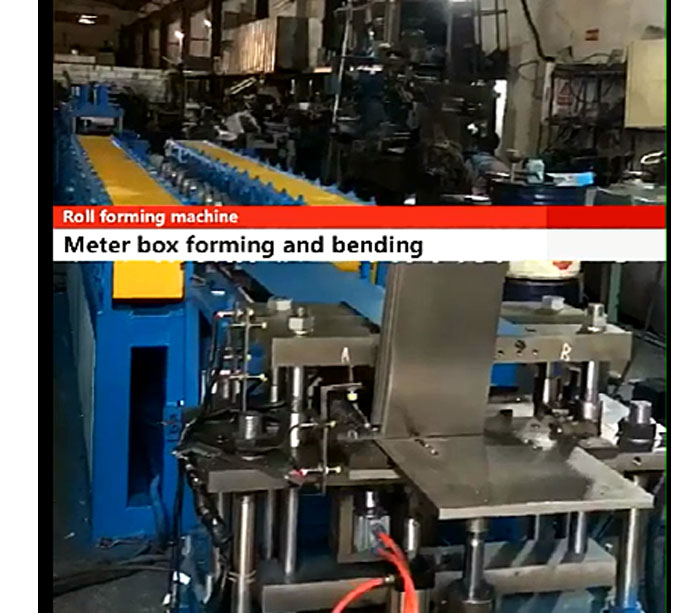

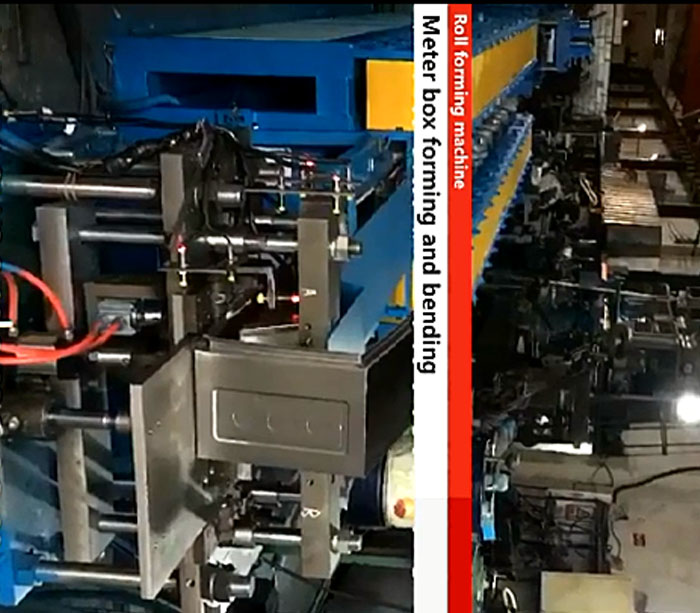

盒弯曲机（包括模具），液压动力：3kW

电气控制系统
全线采用进口PLC控制，液晶触摸屏，人机界面。人们与PLC交互。操作员设定程序自动运行(可编程控制)并控制过程监控，生产线操作员控制和修改控制参数，并实时监控设备状态和参数及故障指示。工件长度数字设定，可调长度也可调。设备运行状态实时监控及故障指示。
操作手册/自动两种款式。采用手动和自动切换功能：在手动模式下，可以保持独立操作，易于维护;在自动模式下，进行全产量运行，以便开始;通过紧急停止按钮，易于处理紧急情况的董事会，确保设备和操作人员安全。

机械主要组成部分：
PLC控制系统:西门子
变频器：台湾石林
编码器:欧姆龙
触摸屏:西门子
一些元件是施耐德品牌的器件。

设备完成电表箱生产线

不。	机器名称	数量	备注
1	开卷机,矫直机	1
2	伺服送料器	1
3.	液压站	2
4	引导设备	1
5	成形机	1
6	水力机械	1	用模具（2/3套）
7	跟随剪切	1	包括刀
8	收集机架	1
9	控制系统	2
10	盒子折弯设备	1	用模具

钢金属盒机配件品牌

不。	的名字	制造商
1	电机和减速机	国内品牌
2	主钥匙轴承	国内品牌
3.	逆变器	石林
4	PLC系统	西门子
5	低压电气	施耐德
6	编码器	欧姆龙
7	触摸屏	西门子
8	液压系统	国内品牌

质量保证

Superda保证电表箱生产设计按照客户要求绘图，机器是全新的。规格和性能规定在绘图和操作中，具有良好的光滑。

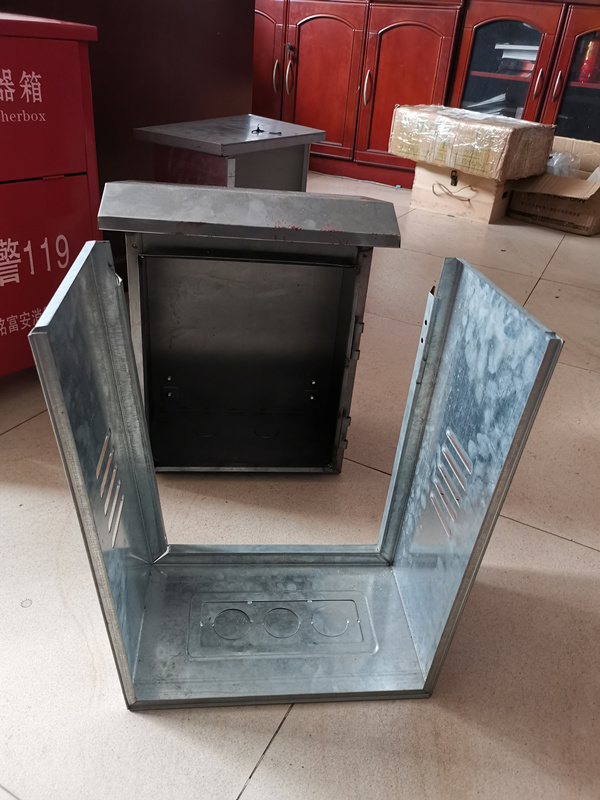

成型仪表箱照片

自动电表箱辊成型机优势

1、高效生产线，一分钟可生产3-4个

2，PLC控制系统，自动轻松掌握。

3、辊筒采用Gcr15淬火工艺，硬度达到HRC60-65℃。

4，跟踪CR12切割刀片切割系统。

电气仪箱辊成型机生产电气工业的钢箱。

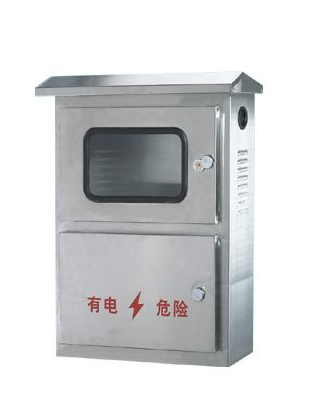

仪表箱应用

电缆分支机箱，低压配电箱，水泵控制箱，通讯设备柜，路灯和交通灯控制箱，多功能测光箱，集成配电箱，电容补偿箱，接线盒，公共壁挂接线盒电网，测量盒等

测量箱由变压器和测量仪器仪表组合而成。计量箱是电能计量所必需的计量仪表及辅助设备的总和，包括电能表、测量电压、电流互感器及其二次回路、电能计量筛、计量柜、计量箱等。

电表箱形辊成型机适用于生产不同尺寸的机柜

滚动成型精度
a.剪切长度公差:≤±0.3mm/m
湾宽度宽度：≤±0.3mm
c.镰刀弯:≤2mm/m
天。毛刺：≤0.1mm（新的切削刃切割碳钢板合理清除）
e.高度公差:≤±0.3mm
以上公差以无边平面一级钢卷为先决条件。
表面质量:加工后的成品表面不添加任何加工缺陷。

7.设备的其他参数
a.电源:380V/50HZ/3PH，可根据用户国家定制。
湾装机容量：约31kW。
c.Forming速度:0-13m /想法。
D.Shearing方法：伺服前剪
e。驱动电机：退火电机4kW。
水平运动2.2千瓦。
液压冲切、液压张紧电机(2台)11KW+7.5KW。成型主机5.5KW。
伺服电机2千瓦
f.占地面积(约):长24m ×宽3m(主机规格7mX1.7m)
G生产线方向：从左到右（在面向设备的控制台上）。
h.设备颜色:(客户选择)
一世。Superda Fire House盒设备设计可以满足12小时的连续生产
j。操作环境
1:电源电压:380V±10% /三相四线制，频率:50HZ总功率:约31KW2:环境温度:0-40°C，相对湿度:60-95% RH
