滚动快门门板形成机

滚动快门门板形成机

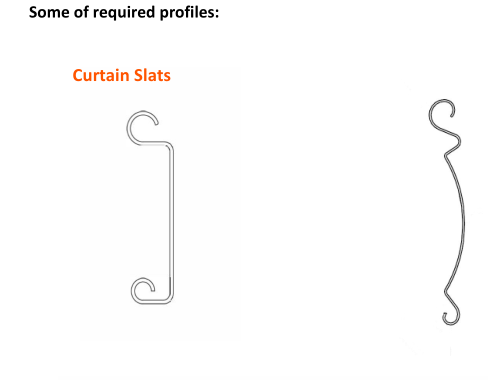

1，滚动快门门板块生产钢门框架形状

2，完成快门门板块生产线工作流程，

折叠器 - 防护 - 喂养 - 液压冲床成型 - 成品

工厂生产布局供参考。

3，设备包括

该设备采用脱卷筒，调平机，伺服喂养

机器，主成型机，切割装置，集合表.PLC控制系统

4，生产线的主要技术参数，

材质：GI钢板，低碳钢。

钢板的厚度，1.5mm

线圈内径，φ508mm

线路速度，12-15米/分钟（可调）

5.机器的特点

5.1金属条线圈脱卷筒，

功能性和结构特征，

用于支撑和膨胀钢卷轴，钢铁焊接机身。它易于操作。

技术参数

材料内径：Φ508mm

内径范围：Ф450-550

最大外径：φ1200mm

负载能力：≤5T

5.4伺服送料机

类型：伺服喂养

功能和结构：夹紧并用钢加入压力机。聚氨酯辊确保进料力。在±0.15mm的响铃中控制每个喂料误差。与伺服夹相比，进料长度设置更加灵活，适应更宽的范围。该馈电装置更适合宽材料，可以有效地提高饲养精度。伺服电机，测量装置，数字控制系统是导入的组件。

技术参数：

最大送料量：30〜40次/分钟（可调）

进料步骤：100mm /步骤（可调）。

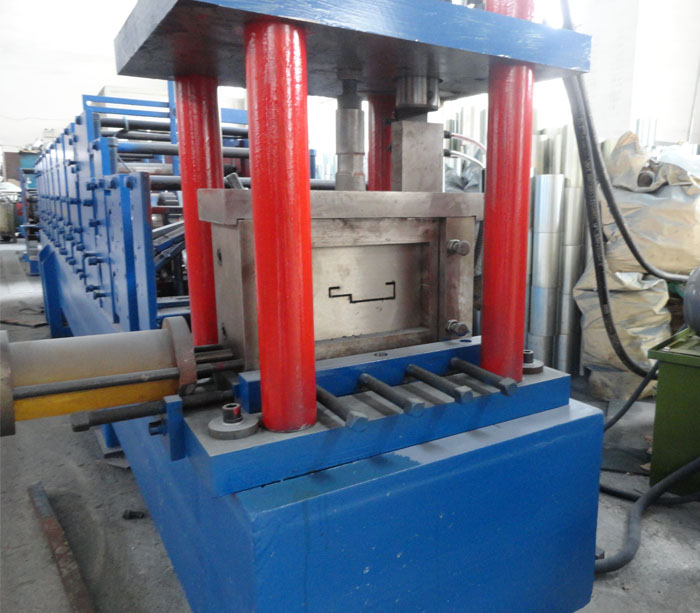

5.5液压孔冲孔系统

功能：液压冲孔孔（模具1套）
结构：设定长度，自动长度测量，自动定位达到设定距离停止动作，液压缸驱动冲压模，冲压自动关机。
液压系统工作压力：16MPa
液压站：3KW（液压打孔/剪切使用相同）

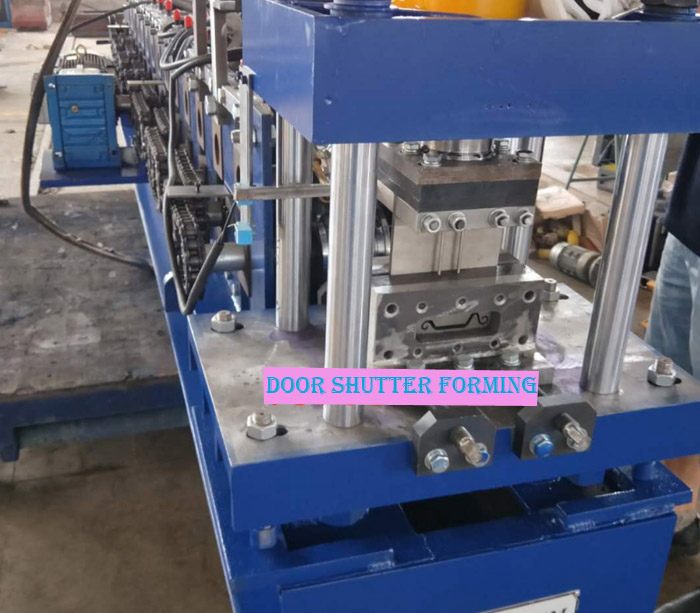

5.10成型机

1.Thickness：0.3-0.8mm.

2.数辊数：14架

3.轴线：φ60mm

4.轴线材料：45＃钢

5.滚筒材料：淬火后45＃钢电镀电镀

6.格式速度：12-15米/分钟

7.所述面板的厚度：S18mm

8.驱动类型：1.0链

9.底部：36＃i钢铁

10.电子系统：PLC，换能器（日本PANASONNIC）

13.Main Power：5.5kW

传输：链条驱动器。

安全性：通过紧急停止按钮，易于处理紧急情况，确保设备和操作员安全。链条中的其他齿轮和工作人员可以轻松导致伤害传输部分覆盖着保护盖，以确保工人的安全。

5.11收集表

类型：完成电缆托盘到达收集桌，工人将收集产品，非动力滚筒。

功能和结构：由钢筋（方管）组成，无电源滚筒组件，焊接，在配套成品中发挥作用，可以适应8米成品。

5.12电气控制系统

整行采用进口PLC控制，触摸屏可用于人机界面，实现人与PLC之间的相互作用。

滚动快门门板形成机

优质金属板门闸板卷成型机出售，材料厚度0.7-1.2mm，钢轴承辊材料具有频率淬火过程，硬度达到HRC58-62度。通过PLC系统滚动快门生产线，由仓库，工厂建筑，超市等仓库，形成的快门。

1.品质和易于操作，超级专业设计师和经验丰富的工程师团队。

2.良好的服务，我们为我们的机器的全生活提供技术支持。

3.具有高精度技术的愿望和易于操作的机器。通过PLC计算机控制Systerm的机器CoTrolling。

4.使用，保护机器免受锈蚀，可以定制涂漆的颜色。

3.致力化的价格，我们提供了我们行业的最优惠价格。

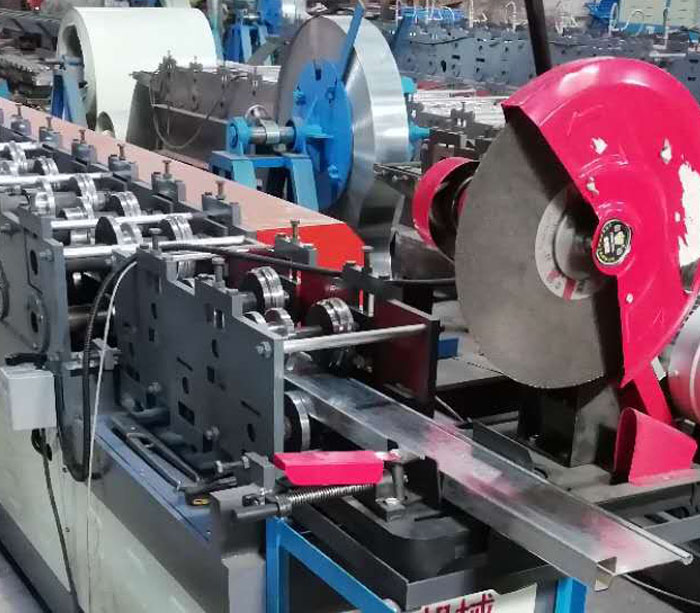

快门门辊成型机器是生产金属门快门槽的设备。

如何生产钢门框架，通过门框成型机是良好的解决方案设备，用于确保门框的长度，直线度，平滑，形状和轮廓定义。门挡圈成型机可以自动控制长度，数量，成型，切割，放电，切割等功能。

滚动门帘板块卷成型机参数数据

不。	物品		规格
1	钢圈线圈	宽度	88mm.
		材料	冷轧带钢钢，镀锌板
		厚度	0.3-0.8mm.
2	成型	速度	12-15米/分钟
		链	主要：1.0英寸
		站	14个滚动站
		滚筒	45＃淬火后钢电镀
		底部结构	36＃i钢铁
		轴	高档No 45＃Steel
		轴直径	φ60mm.
3.	控制	PLC控制	西门
		主要电机	主要：5.5kw.
		语	英语/定制
4.	切割	刀具	高级CR12钢
		液压泵	主要：3KW.
		刀具框架	钢板焊接
5.	折叠机	手动的	5吨
6.	机器尺寸/重量	3500 * 1600 * 1600mm	3500kgs.
