机架系统盒梁卷成型机

机架系统盒梁卷成型机生产线

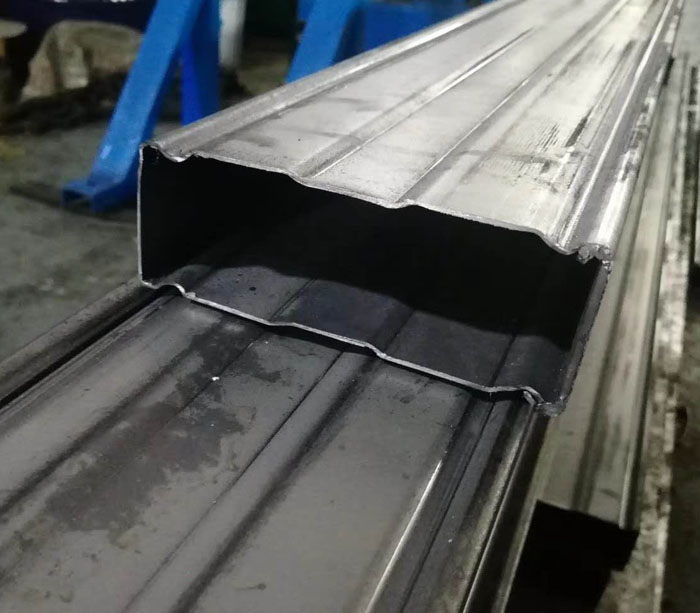

用于生产金属盒梁，箱钢梁，箱式梁，箱梁焊接的轧辊成型机

箱梁机生产线工艺

Untoiler矫直器2在1→伺服送料器→导向装置→卷成型机→剪切装置（包括刀具）→成品架

布局如下

机器列表

2合1 untoiler矫直机

1，键入手动扩展

2，参数

1）被动放电

2）线圈重量：<2T

3）线圈内D.:φ450mm-φ530mm

4）最大。宽度为200mm.

5）厚度.0.4-1.6mm

6）矫直辊：7个PC

7）Power.1.5KW

伺服送料器
3.1最大。喂养宽度：200mm
3.2饲料加厚：0.4-1.6mm

3.3电机，0.85kW（Yaskawa）

液压孔冲压系统

3.1功能：液压打孔
3.2结构：设定长度，自动长度测量，自动定位达到设定距离停止动作，液压缸驱动冲孔模具，冲压自动关机。
3.3液压系统工作压力：16MPa
3.4液压站：11KW（液压冲孔孔/剪切使用相同）

指导设备

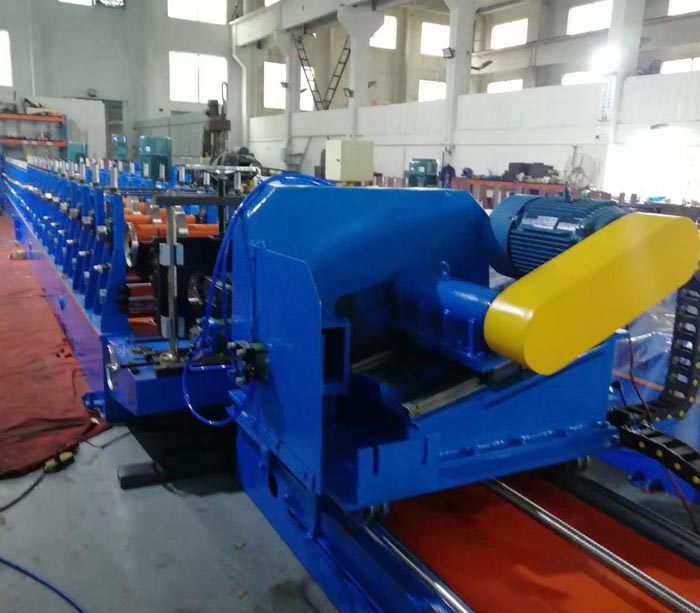

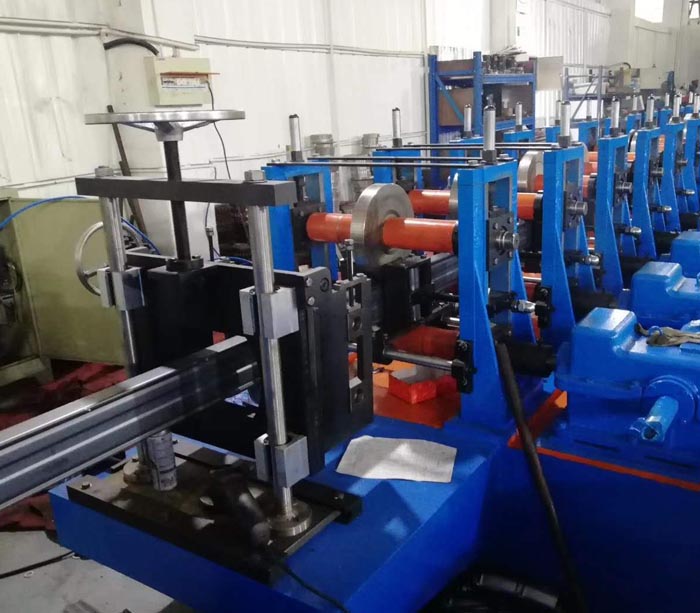

主要成型机

5.1成型辊：18个站，并添加摩擦，确保表面轮廓没有划痕。

5.2侧板：T.8mm，A3钢铁重型。

5.3滚动超速：2-8米/分钟。

5.4辊材料：＃75，整体淬火，硬度HRC56-62℃。
5.5电机功率：11kW。
5.6主滚筒：¢65mm，45＃。
5.7设备底座：45＃H型使用焊接钢板。
5.8传输：链条驱动器。
5.9安全性：通过紧急停止按钮，易于处理紧急情况，确保设备和操作员安全。链条中的其他齿轮和工作人员可以轻松导致伤害传输部分覆盖着保护盖，以确保工人的安全。

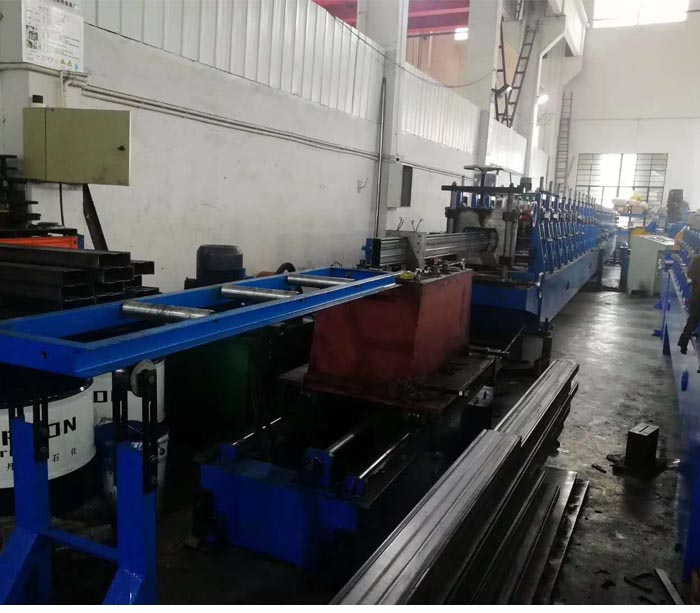

平面收集机架

电气控制系统
整行导入PLC控件，LCD触摸屏，人机界面。人们与PLC互动。操作员设置程序自动运行（可编程控制）和控制过程监控，生产线操作员控制和修改控制参数，并实时监控设备状态和参数和故障指示。工件长度数字设置，可调长度也可调。实时监控设备运行状态和故障指示。
操作手册/自动两种款式。采用手动和自动切换功能：在手动模式下，可以保持独立操作，易于维护;在自动模式下，进行全产量运行，以便开始;通过紧急停止按钮，易于处理紧急情况的董事会，确保设备和操作人员安全。

机械主要组成部分：
PLC控制系统：西门子
变频器：台湾石林
编码器：欧姆龙
触摸屏：西门子

一些组件是施耐德品牌设备。

箱钢梁生产线机列表

不。	机器名称	QTY.	评论
1	untoiler矫直器	1
2	伺服送料器	1
3.	液压机	1	用模具
4.	指导设备	1
5.	成型机	1

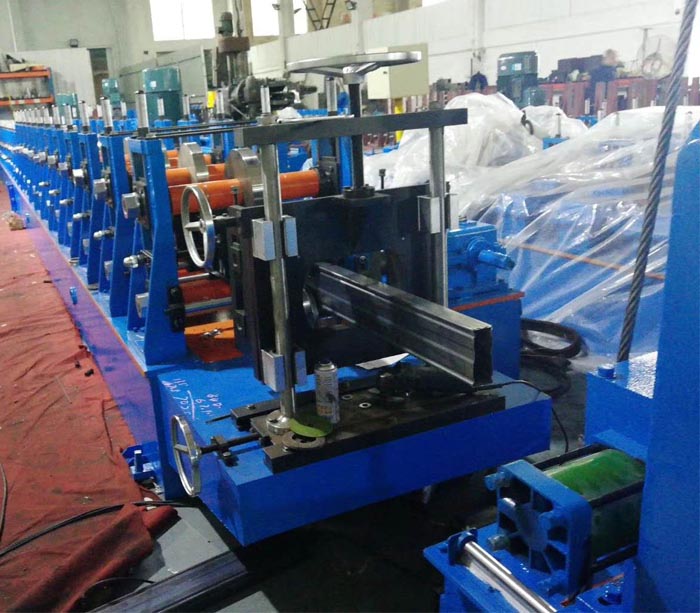

6.	跟随剪切	1	包括刀
7.	收集机架	1
8.	控制系统	1

箱梁机配件品牌

不。	名称	制造商
1	电机和减速机	国内品牌
2	主钥匙轴承	国内品牌
3.	逆变器	谢林
4.	PLC系统	西门子
5.	低压电气	施耐德
6.	编码器	欧姆龙
7.	触摸屏	西门子
8.	液压系统	国内品牌

箱梁卷成型机，用于直立＆货架卷成型机

技术参数

不。	物品		范围	评论
1	材料	类型	冷轧带钢钢，镀锌板
		T.（mm）	1.0mm.
		材料强度	g300 mpa.
2	成型速度（m / min）		5-8M	包括洞
3.	形成主电源（kW）		11kw.	Fyr.
4.	液压动力（kW）		11kw.	Fyr.
5.	总权力		22 kW.	Fyr.
6.	电压		AC380V，50Hz，3平	定制
