超市储物架螺栓和轨道卷成型机

超市螺柱和轨道生产线

用于生产金属螺柱和齿轮架的轧辊成型机，托架架，托盘螺柱，直立搁板，齿条架，金属框架。

螺柱和轨道卷成型机生产线工艺

Untoiler矫直器2在1→伺服馈线→导向装置→液压打孔→辊式成型机→剪切装置（包括刀具）→成品架

布局如下

机器列表

2合1 untoiler矫直机

1，键入手动扩展

2，参数

1）被动放电

2）线圈重量：<2T

3）线圈内D.:φ450mm-φ530mm

4）最大。宽度为200mm.

5）厚度.0.4-1.6mm

6）矫直辊：7个PC

7）Power.1.5KW

伺服送料器
3.1最大。喂养宽度：200mm
3.2饲料加厚：0.4-1.6mm

3.3电机，0.85kW（Yaskawa）

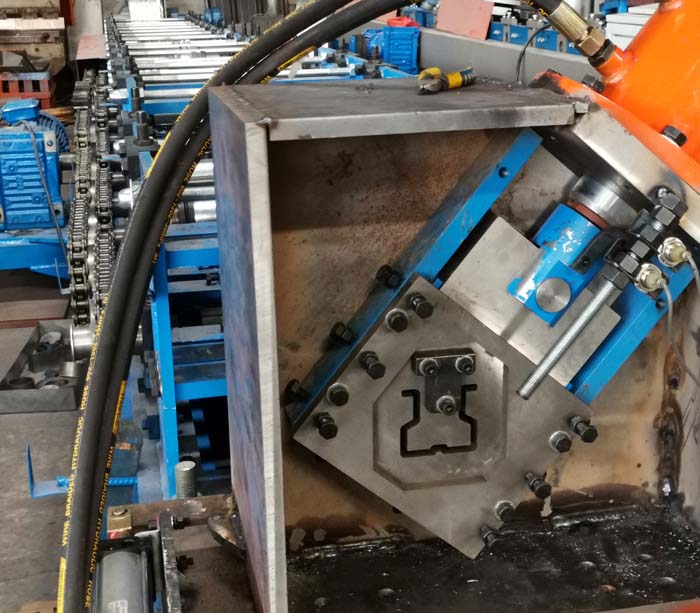

液压孔冲压系统

3.1功能：液压打孔
3.2结构：设定长度，自动长度测量，自动定位达到设定距离停止动作，液压缸驱动冲孔模具，冲压自动关机。
3.3液压系统工作压力：16MPa
3.4液压站：15kW（液压打孔/剪切使用相同）

指导设备

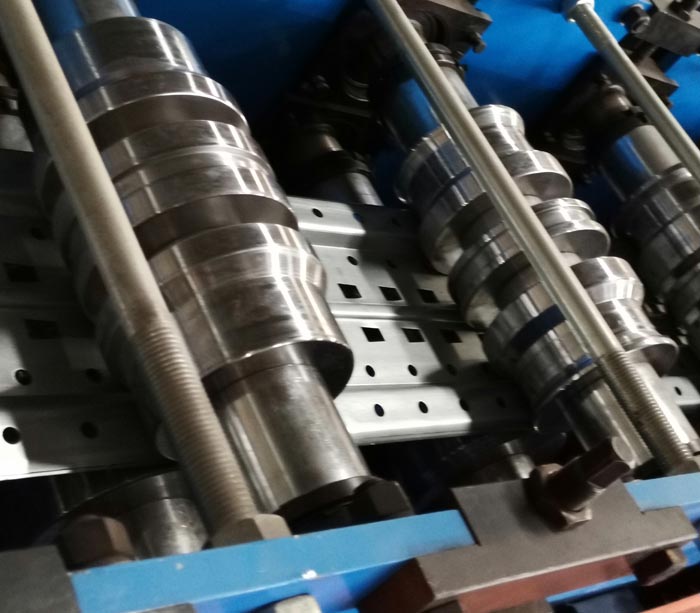

主要成型机

5.1成型辊：20站，并添加摩擦，确保表面轮廓没有划痕。

5.2侧板：T.8mm，A3钢铁重型。

5.3滚动超速：2-8米/分钟。

5.4辊材料：＃75，整体淬火，硬度HRC56-62℃。
5.5电机功率：7.5kW。
5.6主滚筒：¢95mm，45＃。
5.7设备底座：45＃H型使用焊接钢板。
5.8传输：链条驱动器。
5.9安全性：通过紧急停止按钮，易于处理紧急情况，确保设备和操作员安全。链条中的其他齿轮和工作人员可以轻松导致伤害传输部分覆盖着保护盖，以确保工人的安全。

平面收集机架

电气控制系统
整行导入PLC控件，LCD触摸屏，人机界面。人们与PLC互动。操作员设置程序自动运行（可编程控制）和控制过程监控，生产线操作员控制和修改控制参数，并实时监控设备状态和参数和故障指示。工件长度数字设置，可调长度也可调。实时监控设备运行状态和故障指示。
操作手册/自动两种款式。采用手动和自动切换功能：在手动模式下，可以保持独立操作，易于维护;在自动模式下，进行全产量运行，以便开始;通过紧急停止按钮，易于处理紧急情况的董事会，确保设备和操作人员安全。

机械主要组成部分：
PLC控制系统：西门子
变频器：台湾石林
编码器：欧姆龙
触摸屏：西门子

一些组件是施耐德品牌设备。

器件钢螺柱和轨道生产线机列表

不。	机器名称	QTY.	评论
1	untoiler矫直器	1
2	伺服送料器	1
3.	液压机	1	用模具
4.	指导设备	1
5.	成型机	1
6.	液压机	1	用模具（2套）
7.	跟随剪切	1	包括刀
8.	收集机架	1
9.	控制系统	1

齿条螺柱和轨道机配件品牌

不。	名称	制造商
1	电机和减速机	国内品牌
2	主钥匙轴承	国内品牌
3.	逆变器	谢林
4.	PLC系统	西门子
5.	低压电气	施耐德
6.	编码器	欧姆龙
7.	触摸屏	西门子
8.	液压系统	国内品牌

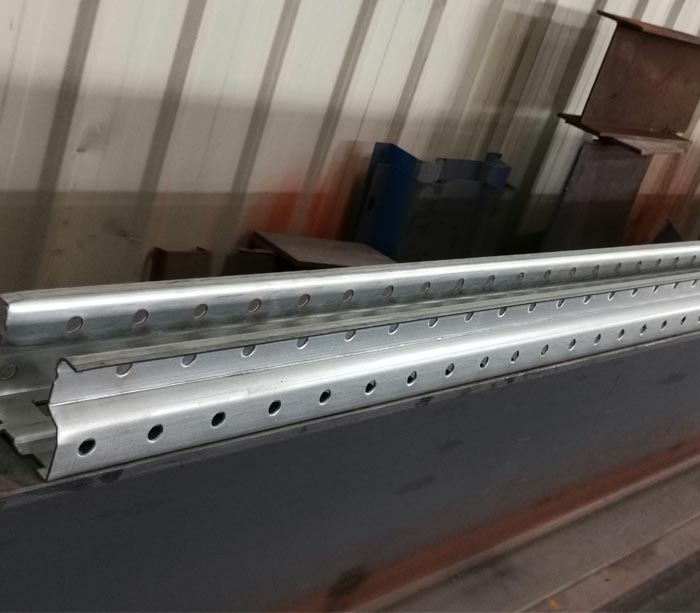

生产储物架架子螺柱和轨道的设备。

不同类型的齿条架具有不同的特点，良好的架子具有完美的装配特性，大承载能力和强稳定性。搁板螺柱和履带材料由冷轧钢制成。画廊式货架旨在存储大量类似的托盘商品，也称为通道架。托盘架通常用于存储空间昂贵的地方，例如冷冻仓库。适用于储存大量，各种商品，批量操作。最小的空间可用于提供最大存储空间。它适用于大容量，低批量的货物存储操作。叉车可以直接进入货车泳道以获得货物，这非常方便。轧制成型过程制造的储存架货架螺柱和轨道是高效率的生产率和安全操作。

储物架螺柱和轨道货架卷成型机

技术参数

不。	物品		范围	评论
1	材料	类型	冷轧带钢钢，镀锌板
		T.（mm）	1.0mm.
		材料强度	g300 mpa.
2	成型速度（m / min）		5-8M	包括洞
3.	形成主电源（kW）		7.5kw.	Fyr.
4.	液压动力（kW）		15kw.	Fyr.
5.	总权力		22.5 kW.	Fyr.
6.	电压		AC380V，50Hz，3平	定制
