钢材卷辊成型机

储物钢材生产线

生产银行钢材成型机架架，托盘螺柱，直立搁板，架子架，金属框架。

钢材货架辊成型机生产线工艺

Untoiler矫直器2在1→伺服馈线→导向装置→液压打孔→辊式成型机→剪切装置（包括刀具）→成品架

布局如下

机器列表

2合1 untoiler矫直机

1，键入手动扩展

2，参数

1）被动放电

2）线圈重量：<2T

3）线圈内D.:φ450mm-φ530mm

4）最大。宽度为200mm.

5）厚度.0.4-1.6mm

6）矫直辊：7个PC

7）Power.1.5KW

伺服送料器
3.1马克斯。喂养宽度:200毫米
3.2饲料加厚：0.4-1.6mm

3.3电机，0.85KW(安川)

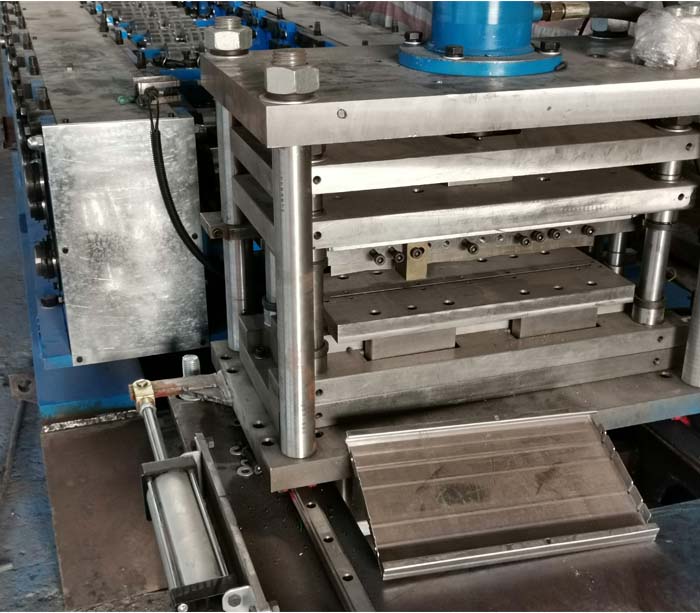

液压冲孔系统

3.1功能：液压打孔
3.2结构:设定长度，自动测量长度，自动定位达到设定距离停止动作，液压缸驱动冲模，冲压自动停机。
3.3液压系统工作压力：16MPa
3.4液压站:15KW(液压冲孔/剪切使用同一站)

指导设备

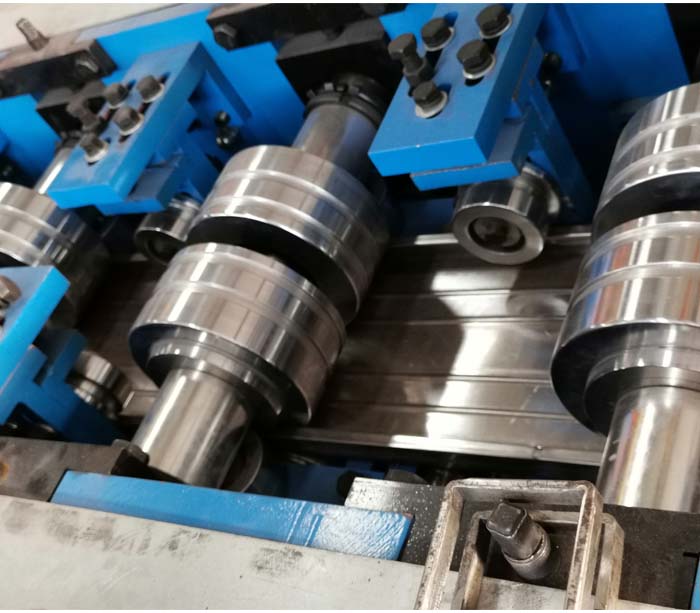

主要成型机

5.1成型辊：20站，并添加摩擦，确保表面轮廓没有划痕。

5.2侧板：T.8mm，A3钢铁重型。

5.3滚动超速：2-8米/分钟。

5.4辊材料：＃75，整体淬火，硬度HRC56-62℃。
5.5电机功率:7.5KW。
5.6主滚筒：¢95mm，45＃。
5.7设备底座：45＃H型使用焊接钢板。
5.8传输：链条驱动器。
5.9安全性:全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。而其他齿轮在链条上和工作人员很容易造成伤害，传动部分盖上防护罩，确保工人的安全。

平面收集机架

电气控制系统
整行导入PLC控件，LCD触摸屏，人机界面。人们与PLC互动。操作员设置程序自动运行（可编程控制）和控制过程监控，生产线操作员控制和修改控制参数，并实时监控设备状态和参数和故障指示。工件长度数字设置，可调长度也可调。实时监控设备运行状态和故障指示。
操作手册/自动两种款式。采用手动和自动切换功能：在手动模式下，可以保持独立操作，易于维护;在自动模式下，进行全产量运行，以便开始;通过紧急停止按钮，易于处理紧急情况的董事会，确保设备和操作人员安全。

机械主要组成部分：
PLC控制系统：西门子
变频器：台湾石林
编码器：欧姆龙
触摸屏：西门子

一些组件是施耐德品牌设备。

设备钢架生产线设备清单

不。	机器名称	QTY.	评论
1	untoiler矫直器	1
2	伺服送料器	1
3.	液压机	1	用模具
4.	指导设备	1
5.	成形机	1
6.	液压机	1	用模具（2套）
7.	跟随剪切	1	包括刀
8.	收集机架	1
9.	控制系统	1

机架面板机配件品牌

不。	名称	制造商
1	电机和减速机	国内品牌
2	主钥匙轴承	国内品牌
3.	逆变器	石林
4.	PLC系统	西门子
5.	低压电气	施耐德
6.	编码器	欧姆龙
7.	触摸屏	西门子
8.	液压系统	国内品牌

生产存储架架子板或螺柱轨道的设备。

不同类型的齿条架具有不同的特点，良好的架子具有完美的装配特性，大承载能力和强稳定性。搁板材料由冷轧钢制成。画廊式货架旨在存储大量类似的托盘商品，也称为通道架。托盘架通常用于存储空间昂贵的地方，例如冷冻仓库。适用于储存大量，各种商品，批量操作。最小的空间可用于提供最大存储空间。它适用于大容量，低批量的货物存储操作。叉车可以直接进入货车泳道以获得货物，这非常方便。轧制成型工艺制造的储存架货架是高效率的生产率和安全操作。

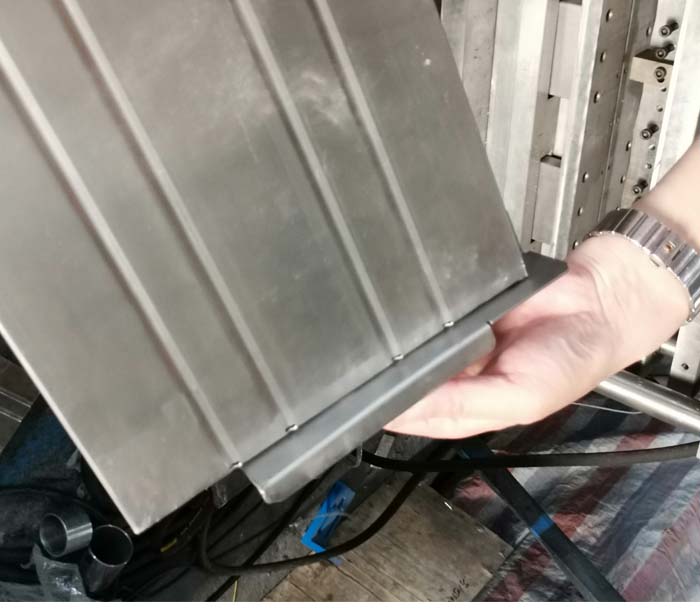

银行文件的重型机架面板货架卷成型机

技术参数

不。	物品		范围	评论
1	材料	类型	冷轧带钢钢，镀锌板
		T.（mm）	0.7毫米
		材料强度	g300 mpa.
2	成型速度（m / min）		5-8m	包括孔
3.	成型主功率(KW)		7.5kw.	马其顿
4.	液压动力（kW）		15kw.	马其顿
5.	总权力		22.5千瓦	马其顿
6.	电压		AC380V，50Hz，3平	定制
