大型钢机架梁滚压成型机

仓库散装货架横梁/货架板生产线

用于生产货架横梁、货架面板、货架横梁的滚压成型机。

设计架梁

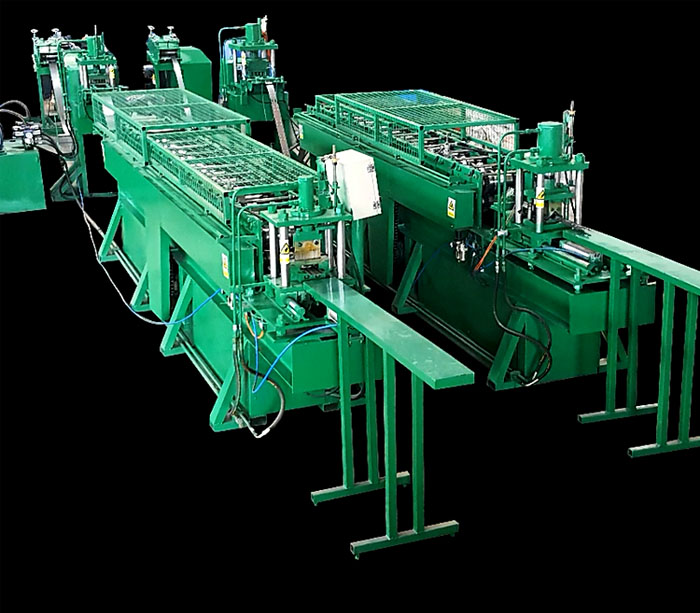

货架横梁生产线工艺

开卷机矫直机2中1→伺服给料机→导向装置→液压冲床→滚压成型机→剪切装置(含刀)→成品机架

布局如下

定制齿条梁图

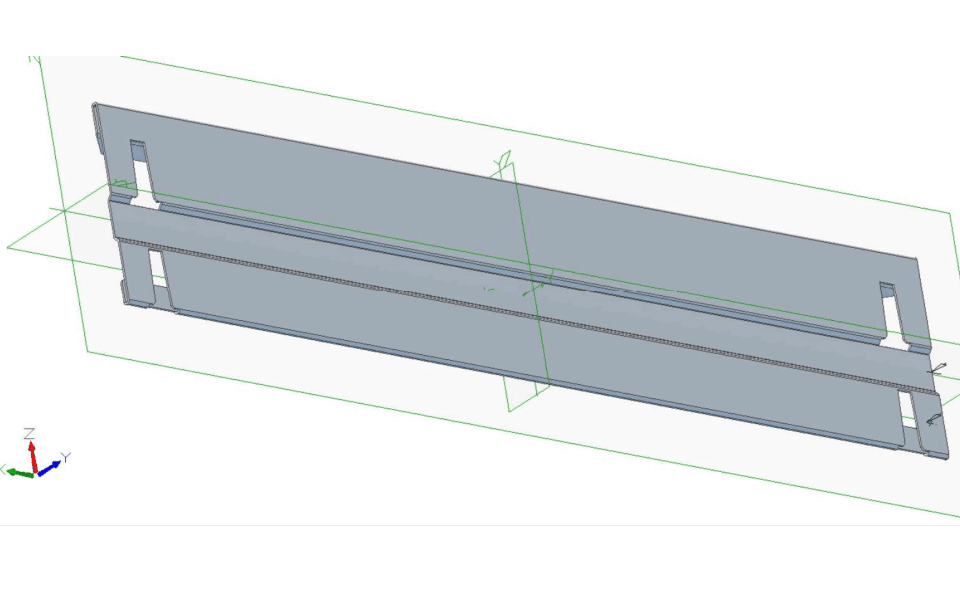

截面机架板图

机器列表

2合一开卷矫直机

1、类型为手动扩容

2、参数

1)被动放电

2)线圈重量:< 2T

3)线圈内部D.:φ450mm-φ530mm

4)马克斯。Width.200mm

5)厚度.0.4 - 1.6毫米

6)矫直辊:7个

7) Power.1.5kw

伺服送料器

3.1马克斯。喂养宽度:200毫米
3.2进料厚度:0.4-1.6mm

3.3电机，0.85KW(安川)

液压冲孔系统

3.1功能:液压冲头突破
3.2结构:设定长度，自动测量长度，自动定位达到设定距离停止动作，液压缸驱动冲模，冲压自动停机。
3.3液压系统工作压力:16MPa
3.4液压站:15KW(液压冲孔/剪切使用同一站)

引导设备

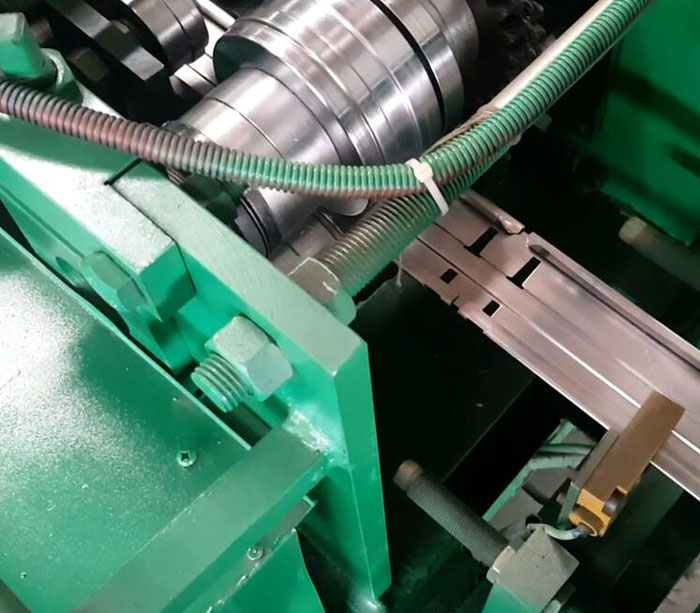

主要成型机(面板宽度36mm）

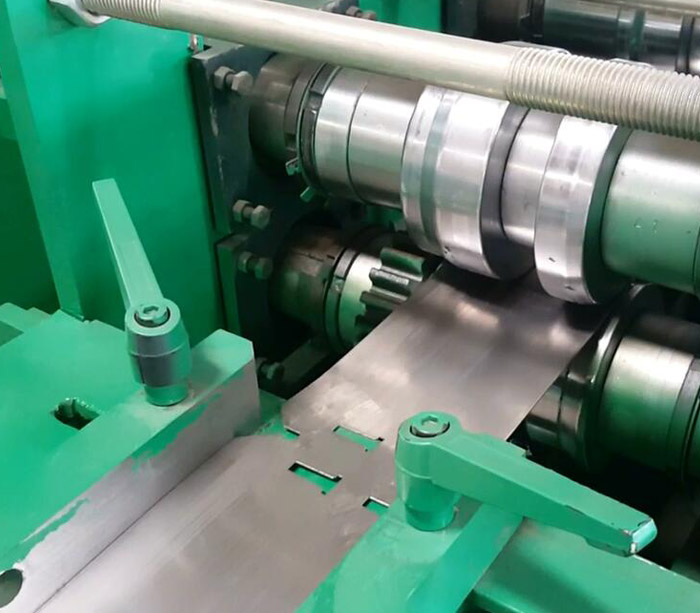

5.1成型辊:14个工位，并加橡皮辊，确保表面轮廓无划痕。

侧板:5.2 T。18mm ,A3 steel Heavy duty 。

5.3滚动速度:2-8米/分钟。

5.4辊子材质:45 #，整体淬火，硬度HRC56-62℃。
5.5电机功率:4KW。
5.6主辊:直径。65毫米,45 #。
5.7设备底座:45 # H型采用焊接钢板。
5.8传动方式:链传动。

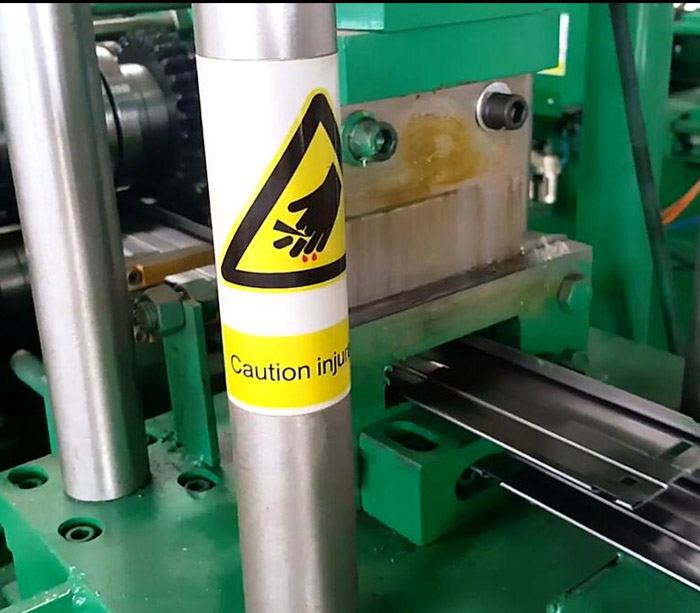

5.9安全性:全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。而其他齿轮在链条上和工作人员很容易造成伤害，传动部分盖上防护罩，确保工人的安全。

平收集架

电气控制系统

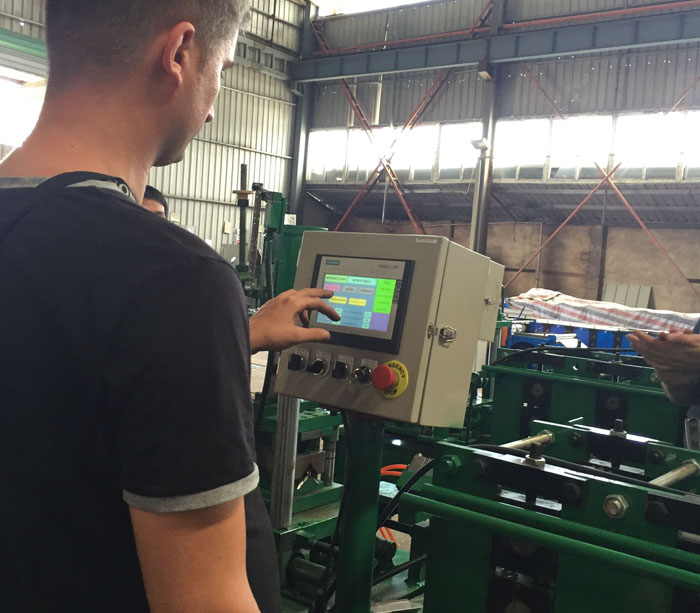

全线采用进口PLC控制，液晶触摸屏，人机界面。人们与PLC交互。操作员设定程序自动运行(可编程控制)并控制过程监控，生产线操作员控制和修改控制参数，并实时监控设备状态和参数及故障指示。工件长度数字设定，可调长度也可调。设备运行状态实时监控及故障指示。
操作有手动/自动两种方式。具有手动和自动切换功能:在手动模式下，可单机操作，维护方便;在自动模式下，进行全线生产运行，以开机;全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。

机械主要零部件品牌:
PLC控制系统:西门子
逆变器:台湾石林
编码器:欧姆龙
触摸屏:西门子

一些元件是施耐德品牌的器件。

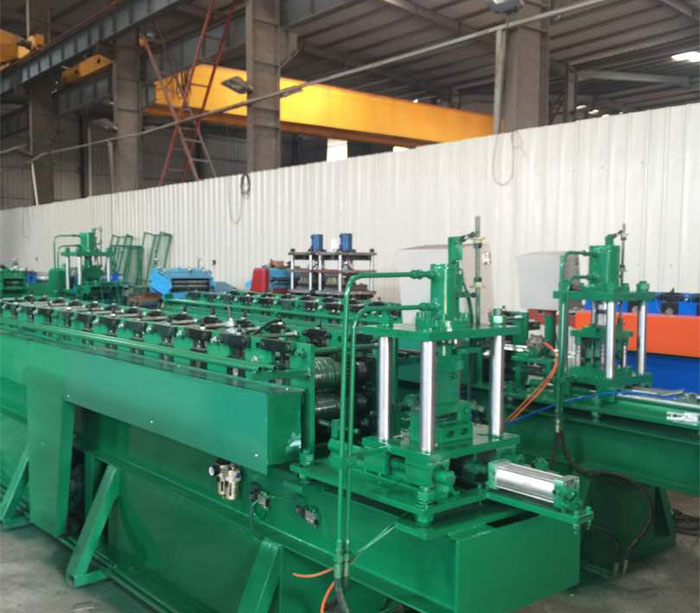

设备完成机架梁生产线

不。	机器的名字	数量	备注
1	开卷机矫直机	1
2	伺服送料器	1
3.	水力机械	1	与模具
4	引导设备	1
5	成形机	1
6	水力机械	1	带模具(2套)
7	遵循剪切	1	包括刀
8	收集架	1
9	控制系统	1

机架梁机配件品牌

不。	的名字	制造商
1	电机和减速机	国内品牌
2	主键轴承	国内品牌
3.	逆变器	石林
4	PLC系统	西门子
5	低压电气	施耐德
6	编码器	欧姆龙
7	触摸屏	西门子
8	液压系统	国内品牌

质量的保证

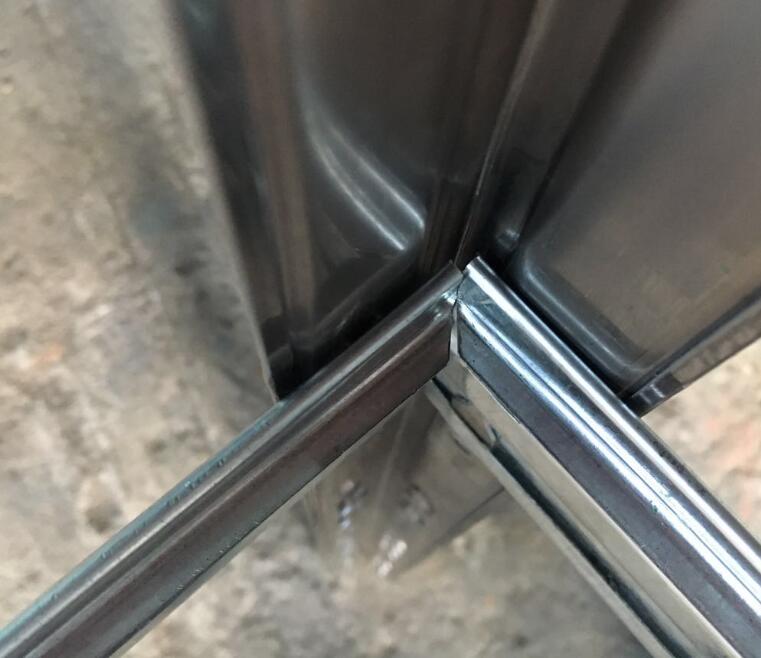

Superda保证货架横梁成型线设计符合客户要求的图纸，机器是全新的。规格、性能符合图纸规定，操作平稳。成形后的机架梁与机架螺柱件可以很好地固定。

货架横梁生产设备优势

货架生产线适用于生产轻型仓储货架、中型仓储货架、重型仓储货架。

2、PLC控制系统，自动操作方便。

3、优质轧辊，经淬火处理，硬度可达HRC58-62℃。

4、采用Cr12切割刀片跟踪切割系统。

项yx13 - 76

用于生产各类仓储货架的设备。

不同类型的货架有不同的特点，好的货架具有组装完美、承载能力大、稳定性强的特点。货架材料为冷轧钢。画廊式货架是为储存大量类似的托盘货物而设计的，也称为无通道货架。托盘货架通常用于储存空间昂贵的地方，如冷冻仓库。适用于储存大批量、小品种货物、批量作业。最小的空间可以提供最大的存储空间。适用于大批量、小批量货物的仓储作业。叉车可以直接进入货物通道，存取货物，非常方便。采用滚压成型工艺生产的货架，生产效率高，操作安全。

储光架货架板卷成型机

技术参数

不。	项		参数	备注
1	材料	类型	冷轧带钢、镀锌板
		t(毫米)	0.7毫米
		材料强度	G300 MPA
2	形成速度(米/分钟)		3-8m	包括孔
3.	成型主功率(KW)		4千瓦	马其顿
4	液压功率(千瓦)		15千瓦	马其顿
5	总功率		19个千瓦	马其顿
6	电压		AC380V 50 hz 3阶段	定制的
