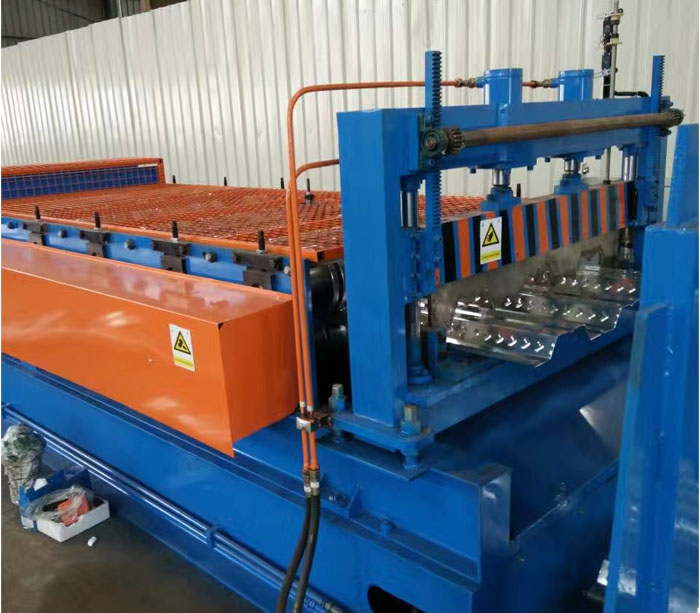

优质镀锌钢板地板滚压成型机

镀锌钢板地板板材滚压成型机

用于生产地板及建筑材料的滚压成型机。

金属成型机用于钢楼板的工艺细节

1、技术参数(单品:yx75 - 310 - 914.5)

不。	项		参数	备注
1	材料	类型	冷轧带钢钢，镀锌板
		t(毫米)	0.6-1.8mm.
		屈服强度(Mpa)	Q235
2	形成产品宽度		310 - 914.5毫米
3.	形成速度(米/分钟)		2-8m	包括洞
4	(千瓦)		18千瓦	Fyr.
5	液压功率(千瓦)		18.5千瓦	Fyr.
6	收集机架		6米	Fyr.
7	电压		AC380V, 50赫兹,3 p	定制的

地板甲板线工艺

开卷机→导向装置→成卷机→剪切装置(含刀)→成品机架

地板甲板机布局如下

设计画

地板甲板绘图

滚压机表

开卷机

1，键入手动扩展

2，参数

1）被动放电

2)线圈重量:< 5T

3)线圈内部D.:φ450mm-φ530mm

4)马克斯。Width.1300mm

5）厚度.0.4-1.8mm

引导设备

主要成型机

3.1成型辊:20个工位，并加橡皮辊，确保表面轮廓无划痕。

3.2侧板：T.8mm，A3钢重型。

3.3滚动速度:2-8米/分钟。

3.4辊材料：GCR15，总淬火，硬度HRC56-62℃。
3.5电机功率:7.5KW。
3.6主滚筒：¢75mm，45＃。
3.7设备底座:45 # H型焊接钢板。
3.8传动方式:链传动。
3.9安全性:全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。而其他齿轮在链条上和工作人员很容易造成伤害，传动部分盖上防护罩，确保工人的安全。

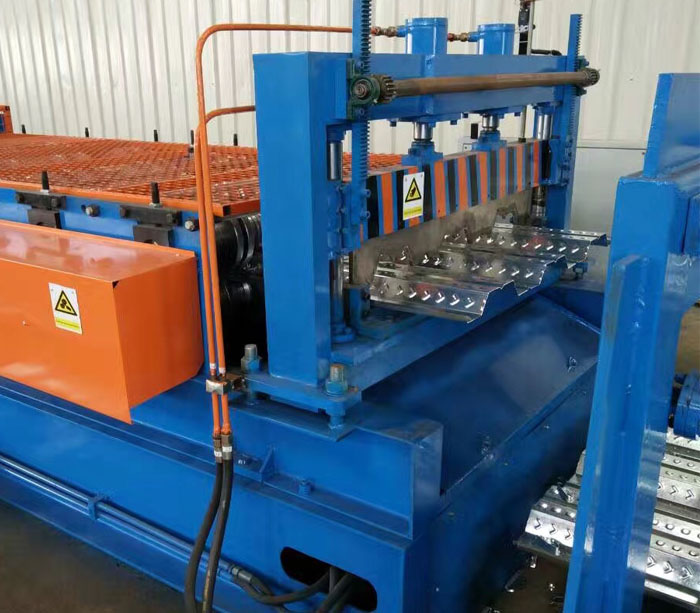

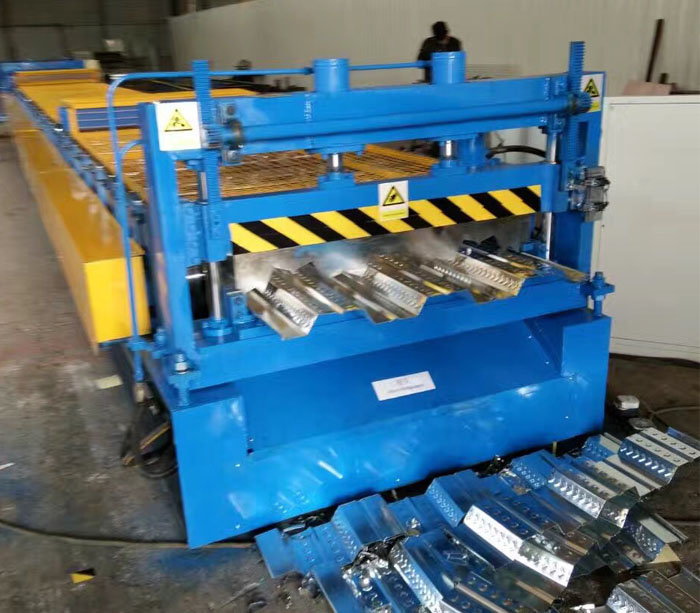

用于切割地板甲板的液压剪切

收集机架

收集机架可以做自动平机架或手动机架

下图是自动收集ra

电气控制系统

全线采用进口PLC控制，液晶触摸屏，人机界面。人们与PLC交互。操作员设定程序自动运行(可编程控制)并控制过程监控，生产线操作员控制和修改控制参数，并实时监控设备状态和参数及故障指示。工件长度数字设定，可调长度也可调。设备运行状态实时监控及故障指示。
操作有手动/自动两种方式。具有手动和自动切换功能:在手动模式下，可单机操作，维护方便;在自动模式下，进行全线生产运行，以开机;全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。

机械主要组成的品牌

PLC控制系统:西门子
逆变器:台湾石林
编码器:欧姆龙
触摸屏:西门子
一些元件是施耐德品牌的器件。

设备已完成楼板生产线

不。	机器的名字	数量	备注
1	开卷机矫直机	1
2	引导设备	1
3.	成形机	1
4	遵循剪切	1	包括刀
5	收集架	1
6	控制系统	1

地板铺装机配件品牌

不。	的名字	制造商
1	电机和减速机	国内品牌
2	主键轴承	国内品牌
3.	逆变器	石林
4	PLC系统	西门子
5	低压电气	施耐德
6	编码器	欧姆龙
7	触摸屏	西门子
8	液压系统	国内品牌

质量的保证

Superda保证楼层甲板卷成型线设计按照客户要求绘图，机器是全新的。规格和性能规定在绘图和操作中，具有良好的光滑。

付款条件

通过TT，提前30％，递送前70％。

装运时间

收到定金后60天

型号：YX-75-310-914.5

用于大规模生产建筑材料铺板的铺板辊成型机。

楼板名称为楼板，又称压型钢板、钢板、钢楼板。它最初被称为压型钢板，这是由压版机压出的所有钢板的总称。

地板板坯由轧制成型镀锌钢板制成，其横截面是V形，U形，梯形或类似物。它主要用作永久模板，也可以选择其他目的。

最早的型材钢板主要用于工厂地板上的屋顶板，后来楼层有型钢板，逐渐被归类为地板甲板。

生产地板机械的设备名称为地板辊成型机、地板板材成型机、钢地板辊成型机。

不	项		参数	备注
1	合适的材料	类型	镀锌钢
		宽度(毫米)	厚度(毫米)
			310.	0.8-1.2
			914.5	0.8-1.2
		屈服强度(Mpa)	230-350MPa.
2	生产速度(米/分钟)		约20	依靠设计
3.	辊站		20-36	取决于设计
4	辊材料		45	淬火处理
5	切削模型		液压剪
6	电源	类型	380 v / ph / 50 hz	顾问
		总功率	大约38kW.	依靠设计
7	尺寸		16000 * 1800 * 1500	依靠设计
