型材滚压机帽檩条滚压机

中国钢型材机、帽檩条辊成型机制造商

轮廓滚动机帽子Pullin卷以前形成金属部件，广泛使用电子，太阳能，建筑，家具等。

金属帽子轮廓钢角辊成型机生产线工艺

开卷机矫直机2中1→导向装置→卷成型机→剪切装置(含刀)→成品机架

布局如下

机器列表

2合一开卷矫直机

1、手动型扩张

2、参数

1)被动放电

2)线圈重量:< 2T

3)线圈内部D:φ450 mm -φ530 mm

4)马克斯。Width.400mm

5)厚度.0.4 - 1.6毫米

6)矫直辊:7个

8) Power.1.5kw

伺服送料器

3.1马克斯。喂养宽度400毫米
3.2进料厚度0.4-1.6mm

3.3电动机,1.3千瓦(日本安川电气)

引导设备

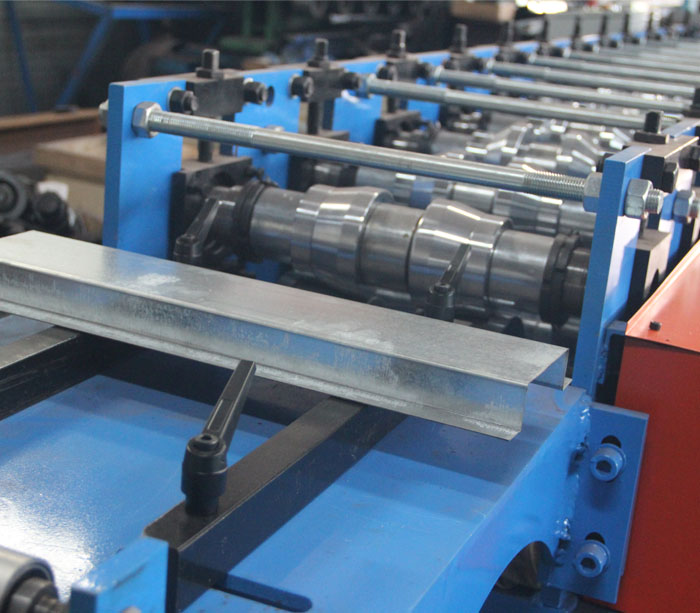

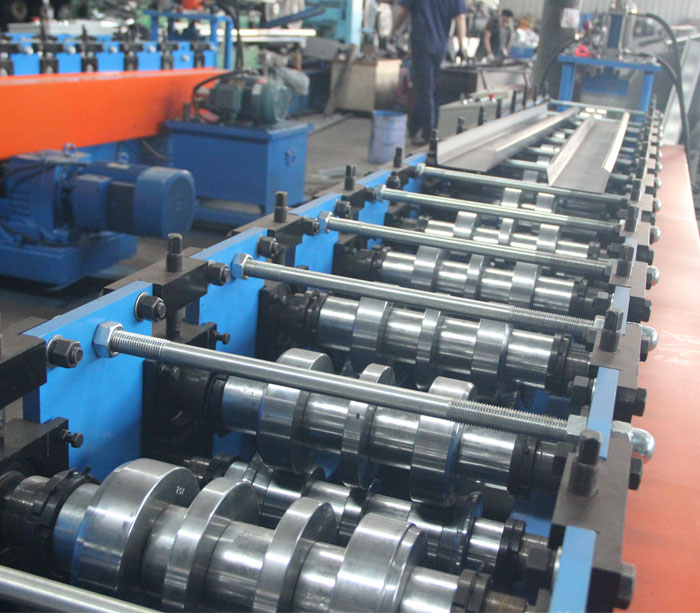

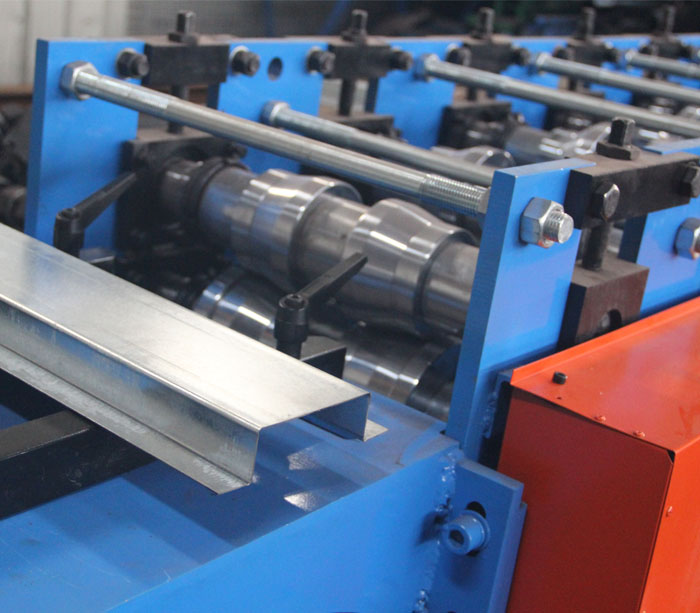

主要成型机(板面宽度65mm，配筋设计)

5.1成型辊:14个工位，并加橡皮辊，确保表面轮廓无划痕。

侧板:5.2 T。18mm ,A3 steel Heavy duty 。

5.3滚动速度:2-8米/分钟。

5.4辊材料：＃45，整体淬火，硬度HRC56-62℃。
5.5电机功率:4KW。
5.6主要辊:￠65毫米,45 #。
5.7设备底座:400# H型采用焊接钢板。
5.8传动方式:链传动。
5.9安全性:全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。而其他齿轮在链条上和工作人员很容易造成伤害，传动部分盖上防护罩，确保工人的安全。

平收集架

电气控制系统
全线采用进口PLC控制，液晶触摸屏，人机界面。人们与PLC交互。操作员设定程序自动运行(可编程控制)并控制过程监控，生产线操作员控制和修改控制参数，并实时监控设备状态和参数及故障指示。工件长度数字设定，可调长度也可调。设备运行状态实时监控及故障指示。
操作有手动/自动两种方式。具有手动和自动切换功能:在手动模式下，可单机操作，维护方便;在自动模式下，进行全线生产运行，以开机;全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。

机械主要零部件品牌:
PLC控制系统:西门子
逆变器:台湾石林
编码器:欧姆龙
触摸屏:西门子

一些元件是施耐德品牌的器件。

设备齐全的帽型金属零件生产线

不。	机器的名字	数量	备注
1	开卷机矫直机	1
2	伺服送料器	1
4	引导设备	1
5	成形机	1
7	遵循剪切	1	包括刀
8	收集架	1
9	控制系统	1

金属成型机器配件品牌

不。	的名字	制造商
1	电机和减速机	国内品牌
2	主键轴承	国内品牌
3.	逆变器	谢林
4	PLC系统	西门子
5	低压电气	施耐德
6	编码器	欧姆龙
7	触摸屏	西门子
8	液压系统	国内品牌

钢型材的成形适用于cz u型帽型材，omga型金属型材的成形。

型材滚轧机可以生产CZU HAT OMGA型材。通过辊筒一侧的上下交换来生产不同的檩条。大大提高了生产效率，节省了工作空间。传动方式为链传动。Superda型钢型材滚压成型机可对型材进行定制成型，且成本低、效率高、工作可靠、能耗低。我们可以根据客户的要求做任何类型的设备。

轮廓机是家具，电子，太阳能，建筑的碳结构钢。它是简单剖面的钢结构，主要用于金属部件和车间的框架。使用良好的焊接性，塑性变形性能和某些机械强度。用于制造角钢的原料坯料是低碳方坯，成品钢在热轧，归一化或热轧中输送。

帽型型材滚压成型机，适用于生产不同尺寸的角型金属框架

技术参数

不。	项		参数	备注
1	材料	类型	冷轧带钢、镀锌板
		t(毫米)	0.4 - -0.7毫米
		屈服强度	G245MPa
2	形成产品宽度		取决于设计
3.	形成速度(米/分钟)		10-15m
4	形成主电源（kW）		5.5千瓦	Fyr.
5	液压功率(千瓦)		4千瓦	Fyr.
7	电压		AC380V 50 hz 3 p	Custimized
