干墙框架C U通道机械机械干墙框架截面，T网格吊顶结构，轻量级Cu型材的设备，用于天花板和干墙装置的渠道系统。更便宜的机械和高效生产溶液。

Drywall轮廓龙骨是一种年轻和重要的钢结构系统，已广泛用于一般建筑，农业，商业和服务建筑，如办公楼，仓库，体育场，娱乐，旅游大厦和低层和多斯式住宅建筑物。建筑等领域。

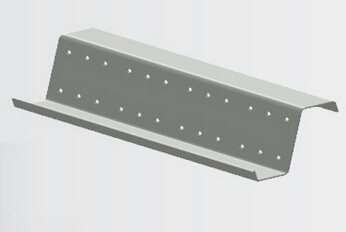

定制干墙框架Z通道钢龙骨

干墙框架生产线工艺

开卷机矫直机2中1→导向装置→卷成型机→剪切装置(含刀)→成品机架

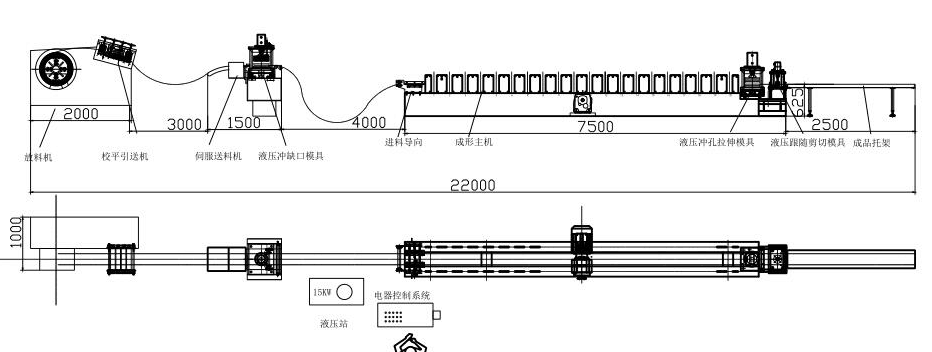

布局如下

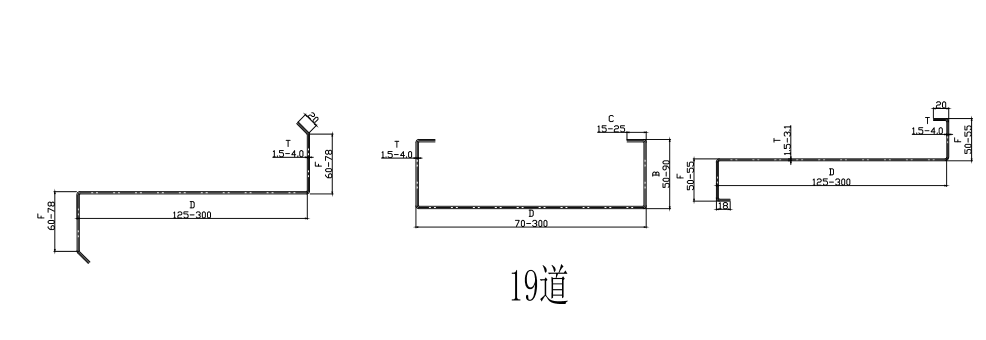

定制干墙槽图

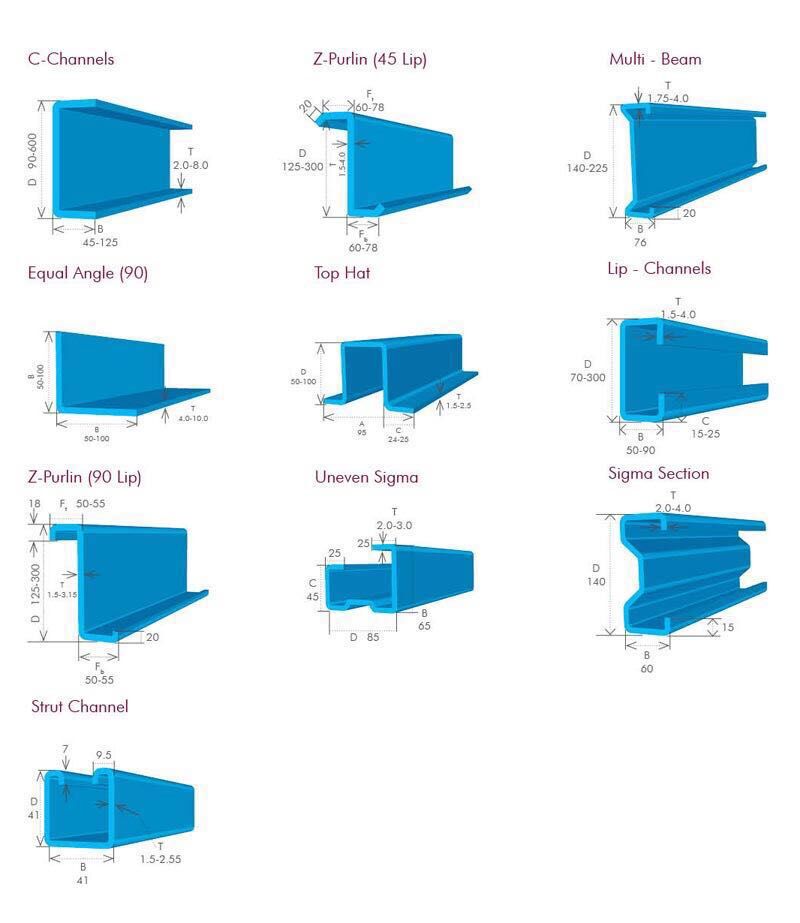

CUZ通道段图

机器列表

2合一开卷矫直机

1、类型为手动扩容

2、参数

1)被动放电

2)线圈重量:< 2T

3)线圈内部D.:φ450mm-φ530mm

4)马克斯。Width.400mm

5)厚度.0.4 - 1.6毫米

6)矫直辊:7个

7) Power.1.5kw

伺服送料器

3.1马克斯。喂养宽度:400毫米
3.2进料厚度:0.4-1.6mm

3.3电机，1.3KW(安川)

指导设备

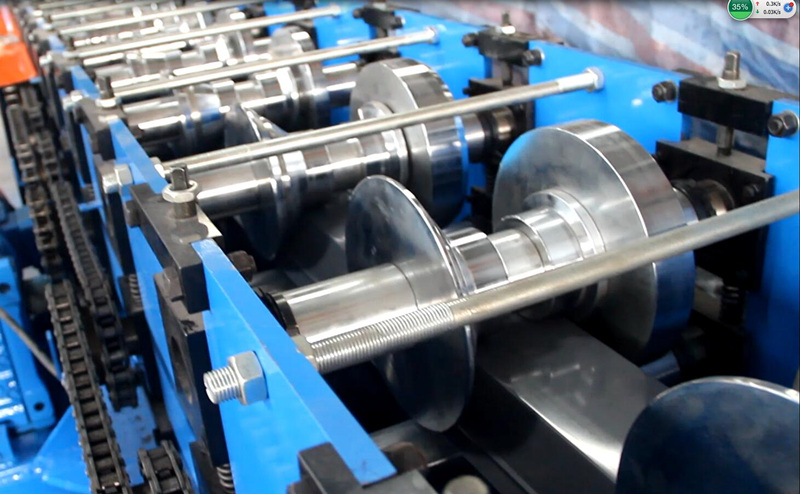

主要成型机(板面宽度65mm，配筋设计)

5.1成型辊:19个工位，并加橡皮辊，确保表面轮廓无划伤。

侧板:5.2 T。18mm ,A3 steel Heavy duty 。

5.3滚动超速：8-12米/分钟。

5.4辊材料：＃45，整体淬火，硬度HRC55-60℃。
5.5电机功率：7.5kW。
5.6主要辊:￠65毫米,45 #。
5.7设备底座:400# H型采用焊接钢板。
5.8传动方式:链传动。
5.9安全性：通过紧急停止按钮，易于处理紧急情况，确保设备和操作员安全。链条中的其他齿轮和工作人员可以轻松导致伤害传输部分覆盖着保护盖，以确保工人的安全。

平面收集机架

电气控制系统
全线采用进口PLC控制，液晶触摸屏，人机界面。人们与PLC交互。操作员设定程序自动运行(可编程控制)并控制过程监控，生产线操作员控制和修改控制参数，并实时监控设备状态和参数及故障指示。工件长度数字设定，可调长度也可调。设备运行状态实时监控及故障指示。
操作有手动/自动两种方式。具有手动和自动切换功能:在手动模式下，可单机操作，维护方便;在自动模式下，进行全线生产运行，以开机;全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。

机械主要组成部分：
PLC控制系统:西门子
逆变器:台湾石林
编码器:欧姆龙
触摸屏:西门子

一些元件是施耐德品牌的器件。

设备完成干壁铜槽架金属螺柱生产线

不。	机器的名字	数量	备注
1	开卷机矫直机	1
2	伺服送料器	1
4	指导设备	1
5	成型机	1
7	遵循剪切	1	包括刀
8	收集架	1
9	控制系统	1

金属框架机配件品牌

不。	的名字	制造商
1	电机和减速机	国内品牌
2	主键轴承	国内品牌
3.	逆变器	谢林
4	PLC系统	西门子
5	低压电气	施耐德
6	编码器	欧姆龙
7	触摸屏	西门子
8	液压系统	国内品牌

质量的保证

Superda保证金属框架卷成型线设计按客户要求绘图，机器是全新的。规格和性能规定在绘图和操作中，具有良好的光滑。形成的金属框架可以用彼此金属部件固定良好。

钢架滚压成型机的优势

1，钢框架生产线生产金属框架。

2、PLC控制系统，自动操作方便。

3，良好的辊子，淬火过程，硬度达到HRC55-60℃。

4、采用Cr12切割刀片跟踪切割系统。

产品名称:CUZ卷成型机

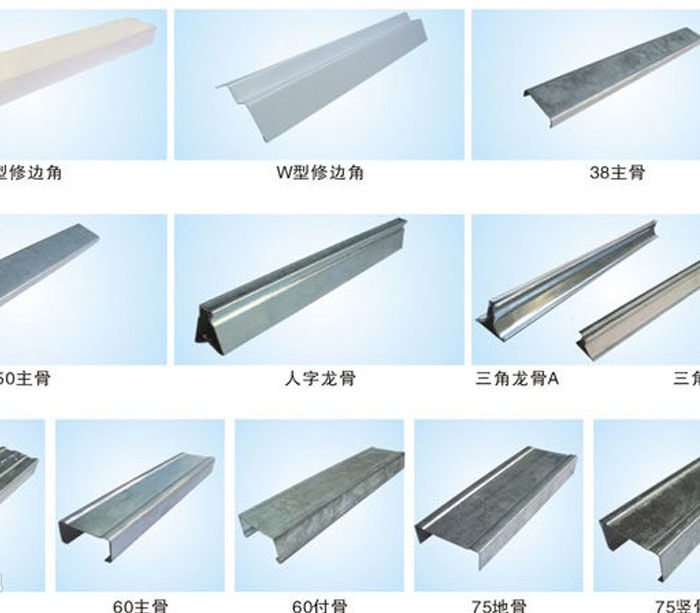

干墙轮廓钢框架是轻量级钢框架。

钢框架应用程序

钢框架在建筑中得到了广泛的应用。有骨架框架、垂直钢柱和水平梁。适用于支撑建筑物的地板、屋顶和墙壁，称为钢架。

镀锌钢框架可卷为钢螺柱，用于住宅，商业和工业建筑项目的外部和隔断墙体的结构或非结构建筑材料。房间的尺寸是用水平轨道建立的，该水平轨道固定在地板和天花板上，以概述每个房间。定制钢框架螺柱和钢轨，钢筋带钢筋。

1.轻钢骨架分为两种类型：U形骨架和T形骨架，并根据负载分成人。

2.轻钢骨架的主要部件有大、中、小龙骨;配件有悬挂件、连接件和悬挂镶件。

金属CUZ槽钢螺柱及轨道辊成型机，可生产不同尺寸的金属框架

Technical参数

不。	项		参数	备注
1	材料	类型	冷轧带钢、镀锌板
		t(毫米)	0.6 - -1.0毫米
		屈服强度	G245MPa
2	形成产品宽度		CUZmm
3.	形成速度(米/分钟)		10-15m
4	形成主电源（kW）		7.5 kW.	Fyr.
5	液压功率(千瓦)		7.5 kW.	Fyr.
7	电压		AC380V., 50赫兹,3 p	宵
