低压开关设备C通道卷成型机

低压开关设备柜C通道型材卷成型机

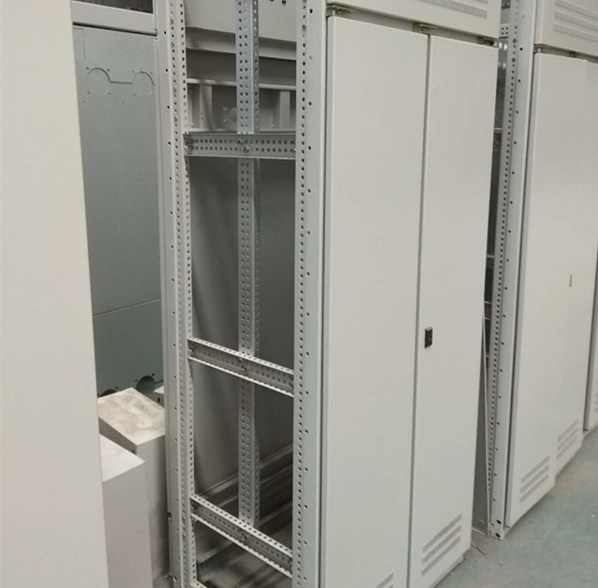

AutomaitC电气厂采用橱柜框架C通道卷成型机开关柜架，电子箱杆，金属壳体框架，在开关设备，服务器外壳，低压面板建筑，控制柜电气仪表等。

1，技术参数

不。	物品		范围	评论
1	材料	类型	冷轧带钢钢，镀锌板
		T.（mm）	1.5毫米
		屈服强度（MPA）	Q235
2	形成产品宽度		50mm.
3.	成型速度（m / min）		2-6米	包括焊接
4.	形成主电源（kW）		11 kW * 2 PC	马其顿
5.	液压动力（kW）		18.5 kW.	马其顿
6.	电压		AC380V.，50Hz，3P

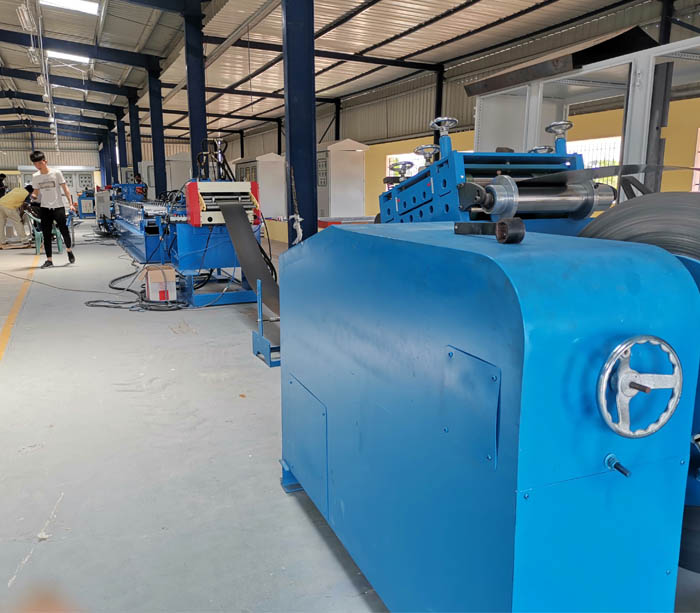

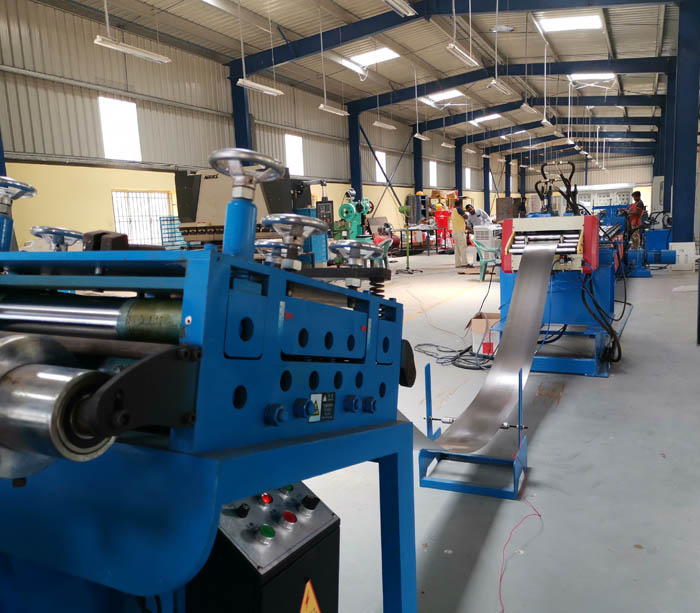

较低电压开关设备C通道框架生产线过程

2在1个untoiler矫直→伺服馈线→打孔→引导装置→卷成型机→剪切装置（包括刀）→成品架

布局如下

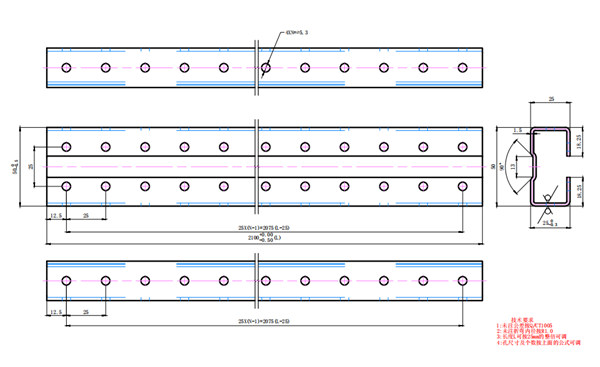

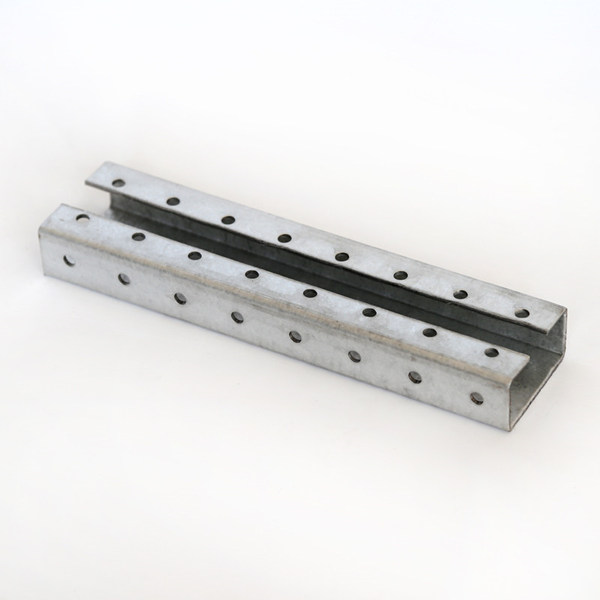

C沟道机架绘图下面大致仅引用，完全可以基于客户端设计制作

SuperDA橱柜通道C卷式机器列表

2、机柜框架机架生产线参数

1),开卷机

3吨无源开卷机

内径的钢圈：350-450mm

最大负载钢卷：3吨，

张紧方式:手动张紧

2)、矫正机

调平器材：7辊水平电机功率：3KW

厚度调节方法：螺杆调节和扁平轴直径：40mm

3)、自动上料系统

自动送料系统电机功率:约2KW

4.液压机

液压冲床：液压冲床

液压站功率:7.5KW

气缸数：1套

死亡数量：1套

冲压销材料：GCR12MOV

极限：轻义

5，滚动成形系统参数

底座由方形管焊接

滚筒站数量：20站

滚筒轴直径：65mm

滚筒轴材料45＃

滚筒材料：GCR15淬火淬火过程

11千瓦电机两套

成型机结构:墙板结构

传输模式：工业驱动链

6,切断

切割方法:用水冷却切断飞锯

7，电子控制系统，

速度控制：逆变器

PLC使用松下品牌

编码器使用欧姆龙品牌

触摸屏采用中国品牌触摸屏

控制系统具有其自身的电源保护，过载保护，短路保护，以及其自身的紧急停止按钮。（如果发生事故，可以按下此按钮，设备停止。）

平收集架

电气控制系统

整行导入PLC控件，LCD触摸屏，人机界面。人们与PLC互动。操作员设置程序自动运行（可编程控制）和控制过程监控，生产线操作员控制和修改控制参数，并实时监控设备状态和参数和故障指示。工件长度数字设置，可调长度也可调。实时监控设备运行状态和故障指示。
操作手册/自动两种款式。采用手动和自动切换功能：在手动模式下，可以保持独立操作，易于维护;在自动模式下，进行全产量运行，以便开始;通过紧急停止按钮，易于处理紧急情况的董事会，确保设备和操作人员安全。

机械主要零部件品牌:
PLC控制系统：西门子
变频器：台湾石林
编码器：欧姆龙
触摸屏：西门子
一些组件是施耐德品牌设备。

设备已完成低压开关设备柜C通道框架生产线

不。	机器名称	QTY.	评论
1	untoiler矫直器	1
2	伺服送料器	1
3.	液压机/打孔机	1	与模具
4.	指导设备	1
5.	成型机	1
6.	跟随剪切	1	包括刀
7.	收集机架	1
8.	控制系统	1

橱柜框架机配件品牌

不。	名称	制造商
1	电机和减速机	国内品牌
2	主钥匙轴承	国内品牌
3.	逆变器	谢林
4.	PLC系统	西门子
5.	低压电气	施耐德
6.	编码器	欧姆龙
7.	触摸屏	西门子
8.	液压系统	国内品牌

质量保证

Superda保证柜架c槽机架辊成型线按照客户要求图纸设计，整机全新。规格、性能符合图纸规定，操作平稳。

低压开关设备控制面板通道生产机优势

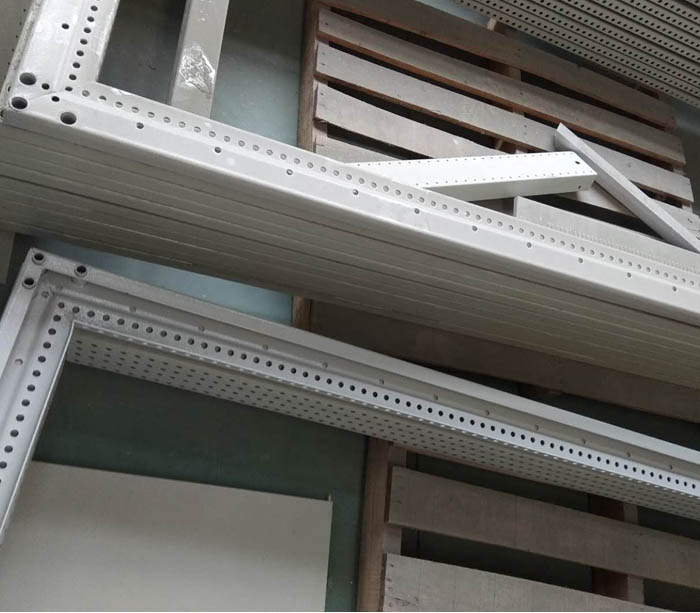

1，电框架生产线生产9折柜架架。

2，PLC控制系统，自动轻松掌握。

3，GCR15辊具有淬火过程，硬度达到HRC60-65℃。

4、采用Cr12切割刀片跟踪切割系统。

定制设计电气柜式框架辊式成型机生产控制板柜、电柜架、电子箱杆、低压开关柜系统、低压面板建筑、电器仪表用金属箱架的通道架。
