电气柜9折型材卷成型机

电气柜9折型材卷成型机

自动化电器厂采用柜架滚压成型机，用于电柜九折架、电子箱杆、金属箱架等，适用于开关柜系统、服务器机箱、低压面板建筑、控制柜电器仪表等。

1、技术参数

不。	物品		参数	备注
1	材料	类型	冷轧带钢钢，镀锌板
		T.（mm）	1.5mm.
		屈服强度（MPa）	Q235
2	形成产品宽度		43.5毫米
3.	形成速度(米/分钟)		2-6m	包括焊接
4	成型主功率(KW)		11千瓦* 2 pc	Fyr.
5	液压功率(千瓦)		18.5千瓦	Fyr.
6	电压		AC380V, 50赫兹,3 p

电子控制面板9弯架生产线工艺

2在1个untoiler矫直→伺服馈线→打孔→引导装置→卷成型机→滚筒焊接→剪切装置（包括刀）→成品架

布局如下

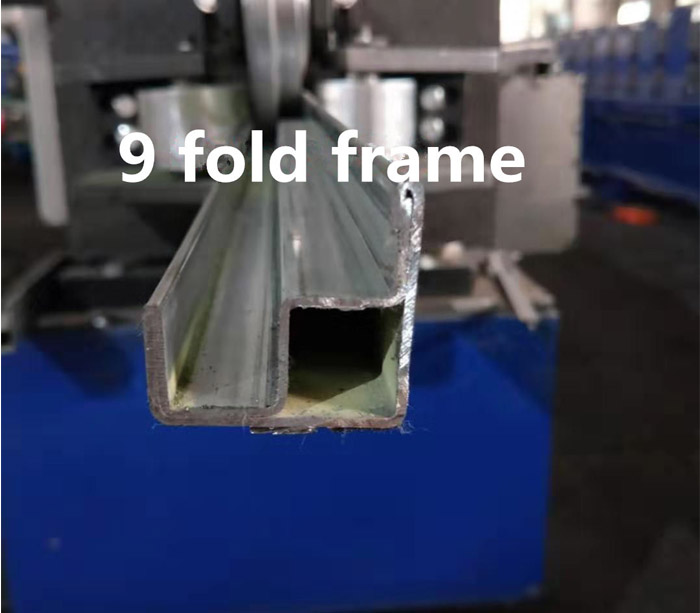

采用滚压生产线成型9折型材照片

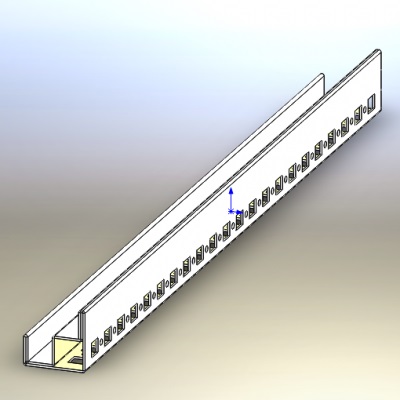

下面的九个弯曲机架绘图大致仅引用，完全可以根据客户设计制作

滚压机表

2、机柜框架9折生产线参数

1），untoiler

3吨被动的uncoiler

钢卷内径:350 - 450mm

钢卷最大载荷:3吨，

张紧方法：手动张紧

2），调平机

调平设备:7辊调平电机功率:3KW

厚度调整方法:螺杆调整和压扁轴直径:40mm

3），自动送料系统

自动送料系统电机功率：约2kW

4.液压机

液压冲床:液压冲床

液压站电源：7.5kW

气缸数:1台

骰子数量:1套

冲孔销材质:GCr12mov

限制:光感

5、辊压成形系统参数

底座由方管焊接而成

辊台数:28台

滚筒轴直径：65mm

辊轴材质45#

辊筒材质:GCr15精车淬火工艺

两套11千瓦电机

成型机结构：墙板结构

传动方式:工业链条传动

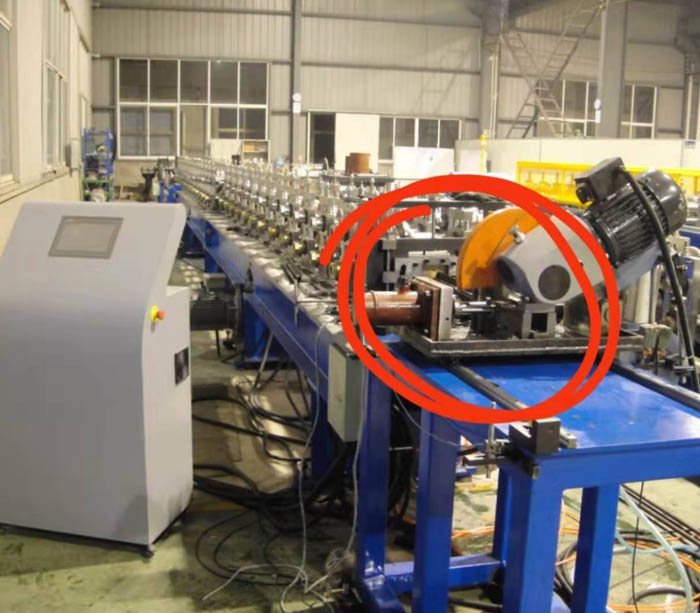

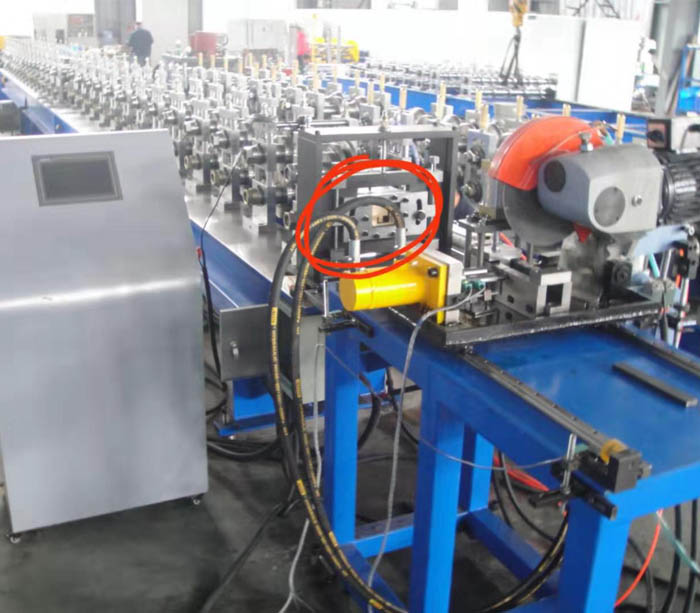

6，切断

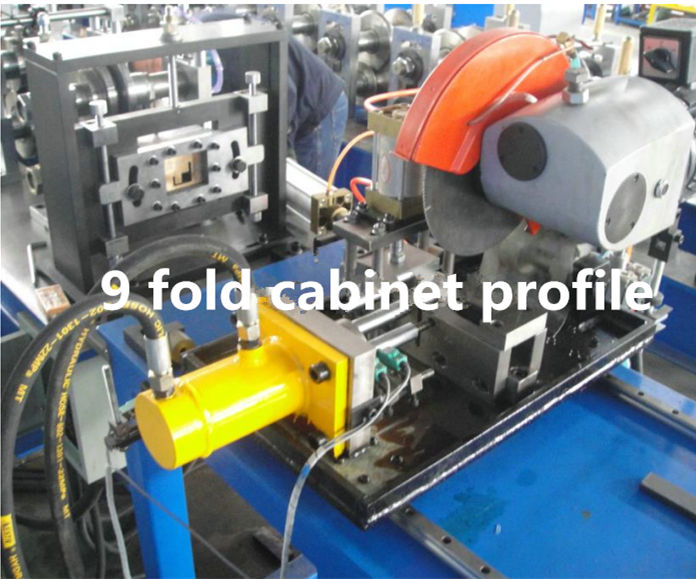

切割方法：用水冷却切断飞行锯

7、电子控制系统，

速度控制：逆变器

PLC采用松下品牌

编码器采用欧姆龙品牌

触摸屏采用中国品牌触摸屏

控制系统有自己的电源保护、过载保护、短路保护和自己的急停按钮。(若发生事故，可按下此按钮，设备停止运行。)

平面收集机架

电气控制系统

全线采用进口PLC控制，液晶触摸屏，人机界面。人们与PLC交互。操作员设定程序自动运行(可编程控制)并控制过程监控，生产线操作员控制和修改控制参数，并实时监控设备状态和参数及故障指示。工件长度数字设定，可调长度也可调。设备运行状态实时监控及故障指示。
操作手册/自动两种款式。采用手动和自动切换功能：在手动模式下，可以保持独立操作，易于维护;在自动模式下，进行全产量运行，以便开始;通过紧急停止按钮，易于处理紧急情况的董事会，确保设备和操作人员安全。

机械主要组成部分：
PLC控制系统:西门子
变频器：台湾石林
编码器:欧姆龙
触摸屏:西门子
一些元件是施耐德品牌的器件。

设备完成16折柜框生产线

不。	机器的名字	数量	备注
1	开卷机矫直机	1
2	伺服送料器	1
3.	水力机械/打卡机	1	用模具
4	引导设备	1
5	成形机	1
6	辊焊接	1
7	跟随剪切	1	包括刀
8	收集机架	1
9	控制系统	1

橱柜架机配件品牌

不。	的名字	制造商
1	电机和减速机	国内品牌
2	主键轴承	国内品牌
3.	逆变器	石林
4	PLC系统	西门子
5	低压电气	施耐德
6	编码器	欧姆龙
7	触摸屏	西门子
8	液压系统	国内品牌

质量保证

Superda保证柜框架9弯曲机架卷成型线设计按客户需要绘图，机器是全新的。规格和性能规定在绘图和操作中，具有良好的光滑。

Electrica橱柜框架成型机优势

1、用于生产9折柜式框架架的电气框架生产线。

2、PLC控制系统，自动操作方便。

3、辊筒采用Gcr15淬火工艺，硬度达到HRC60-65℃。

4，跟踪CR12切割刀片切割系统。

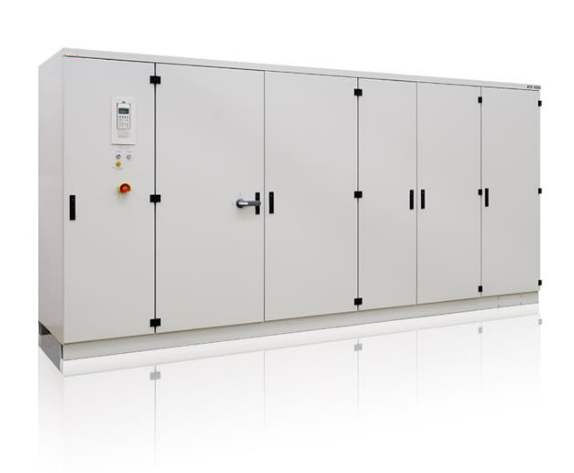

定制设计的电柜架滚焊成型机，可生产控制板柜、电柜架、电子箱杆、开关柜系统、低压面板建筑、电器仪表用金属箱架。

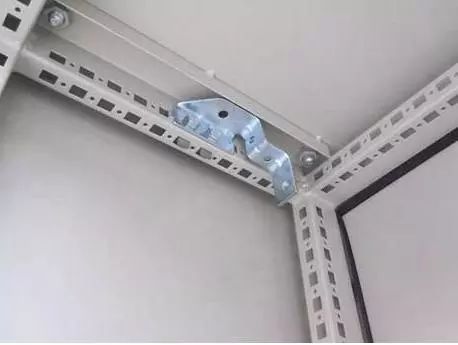

9折叠结构柜段和配件列表

ps - 005	130度铰链
ps - 005 - 2	穿孔铰链套
ps - 006 - 1	角落里塞
ps - 007	左右挂件(上固定件)
PS-007（GJL）	吊螺钉
ps - 008	弯板（安装板下的固定部分）
ps - 008 (FJLS)	配件螺丝
和	左滑块(右)
ps - 008 - 1 (Y)	右滑块(1号)
PS-009-1	基板配件
PS-009-2	地板上螺丝
PS-010-1	侧板配件
PS-010-2	侧板螺丝5 * 7
ps - 011 - 1	锁组件(821)组件
ps - 011 - 2	单门停止（上部和下部停止）
PS-011-2-1	中间停止
ps - 013	空心螺母m6 * 17
ps - 014 - 1	支承板螺丝
ps - 014 - 2	支承板螺丝
ps - 015	门板支架
ps - 016	铁塔
ps - 017	方形螺母M6 / 8
ps - 018	锁定杆(PS)
PS-018-1	指南
	安装板加固
ps - 023	文件袋（橙色）
PS-025-1	门掣(门限位)
ps - 021	M12环
	底梁
	侧梁
	侧梁

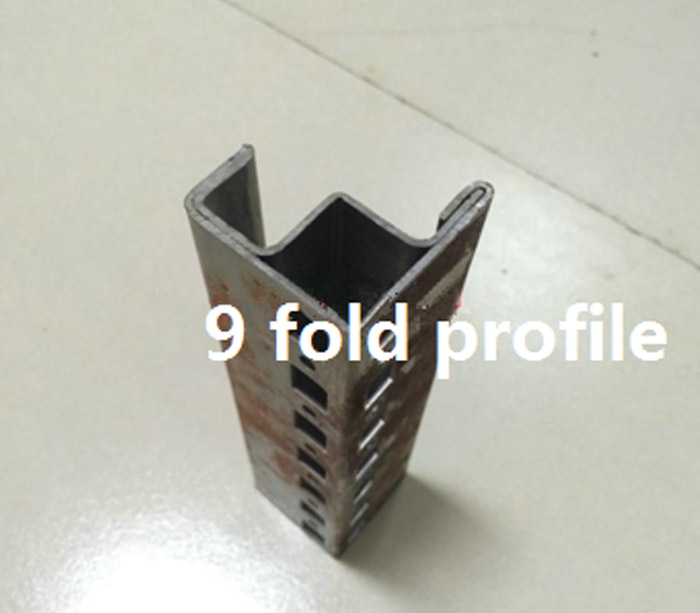

	9折型材(冷板)
	增强方管（1.0）
