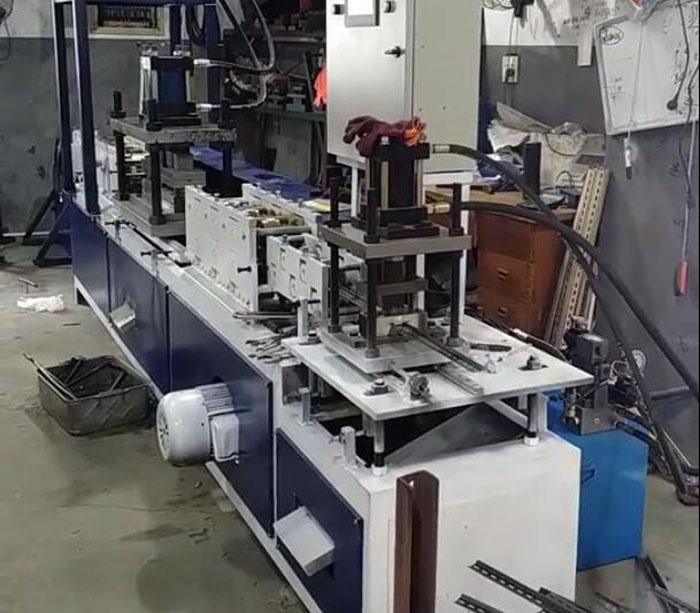

Din钢轨辊成型机

槽轨断路器din钢轨滚成型机制造商

Din导轨用于断路器开关，广泛应用于电柜等电器行业。

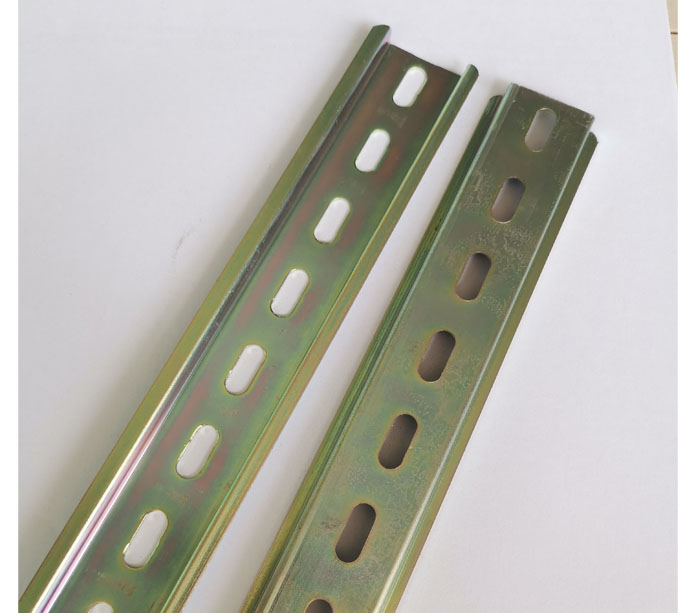

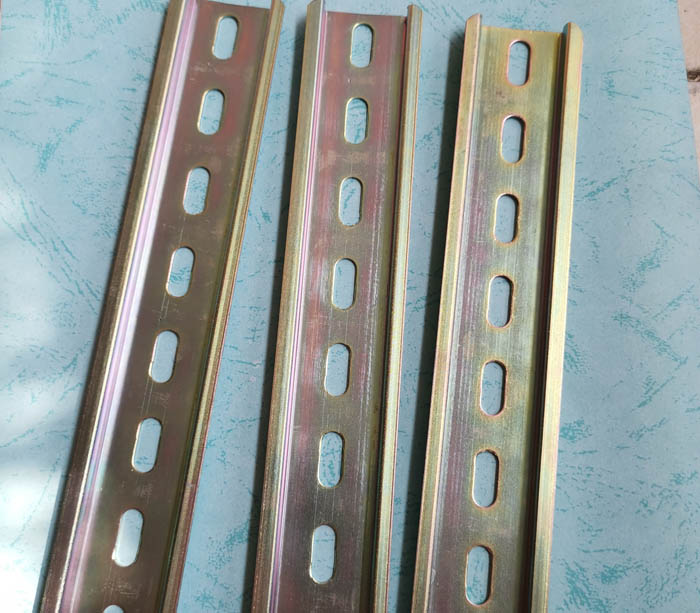

成型后的标准din钢轨轮廓

C45 Din钢轨通道生产线工艺流程

开卷机矫直机2中1→伺服给料机→导向装置→液压冲床→滚压成型机→剪切装置(含刀)→成品机架

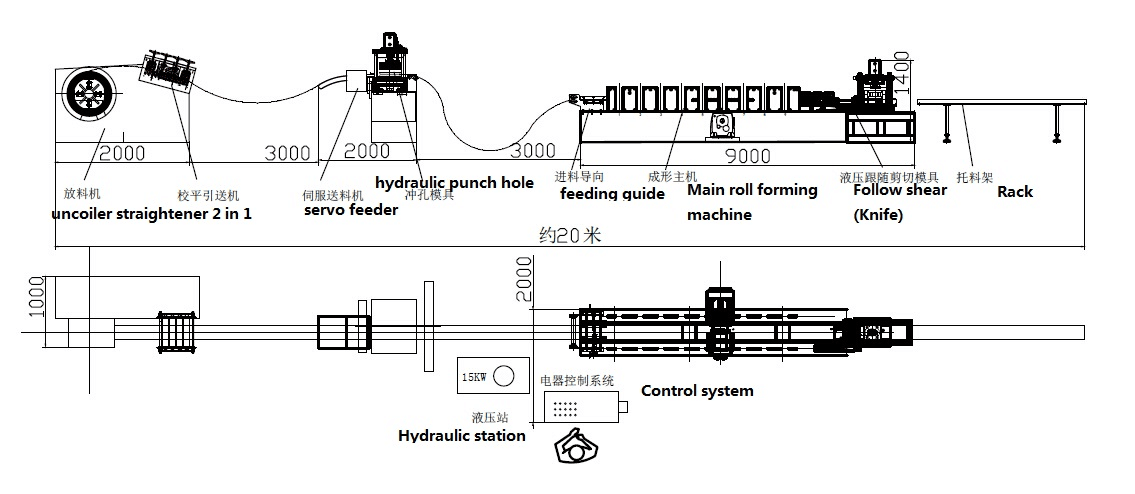

布局如下

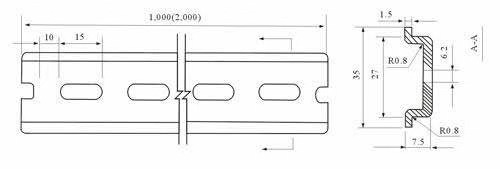

定制din钢轨檩条图纸

Din钢轨生产线机器清单

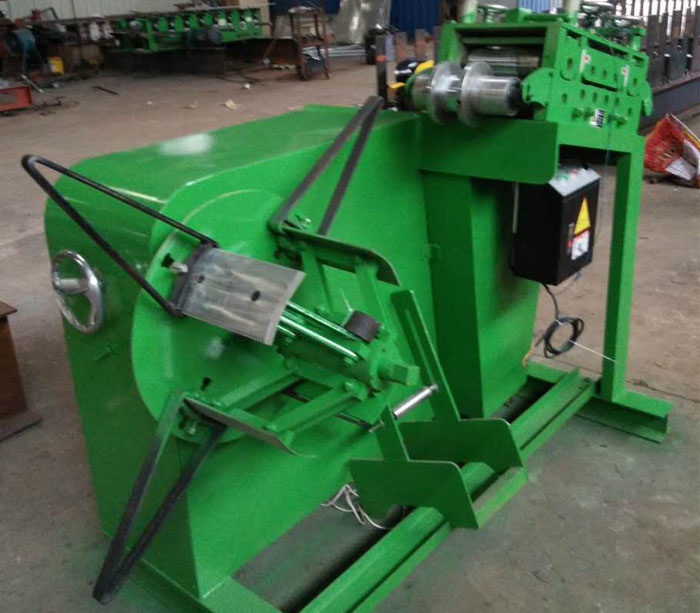

2合一开卷矫直机

1、类型:手动扩容

2、参数

1)被动放电

2)线圈重量:< 2T

3)线圈内部D:φ450 mm -φ530 mm

4)马克斯。Width.200mm

5)厚度.0.4 - 1.6毫米

6)矫直辊:7个

8) Power.1.5kw

伺服送料器
3.1马克斯。喂养宽度:200毫米
3.2进料厚度:0.4-1.6mm

3.3电机，0.85KW(安川)

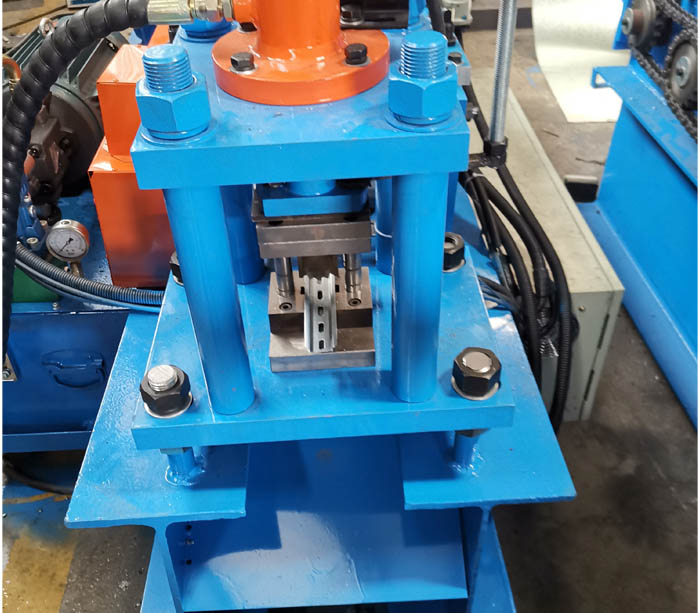

液压冲孔系统

3.1功能:液压冲头突破
3.2结构:设定长度，自动测量长度，自动定位达到设定距离停止动作，液压缸驱动冲模，冲压自动停机。
3.3液压系统工作压力:16MPa
3.4液压站:15KW(液压冲孔/剪切使用同一站)

引导设备

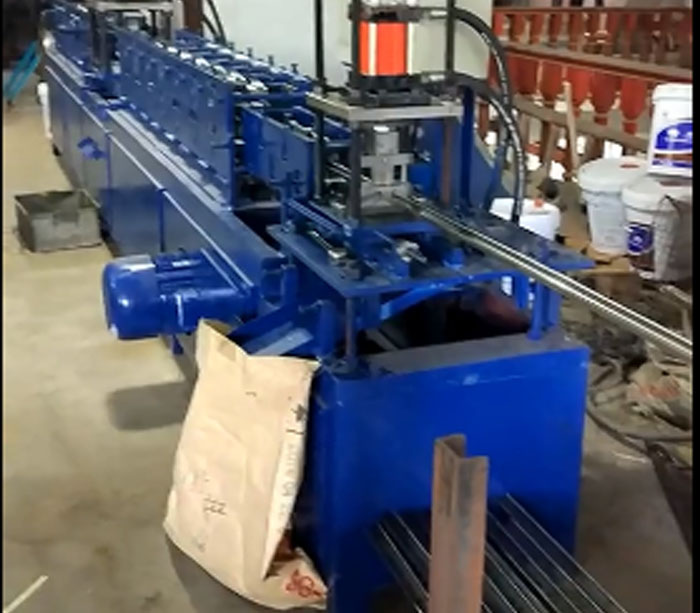

开关钢轨滚压成形系统数据

5.1成型辊:16个工位，并加橡皮辊，确保表面轮廓无划痕。

侧板:5.2 T。18mm ,A3 steel Heavy duty 。

5.3滚动速度:5-8米/分钟。

5.4辊子材质:45 #，整体淬火，硬度HRC56-62℃。
5.5电机功率:5.5 kw。
5.6主要辊:￠65毫米,45 #。
5.7设备底座:45 # H型采用焊接钢板。
5.8传动方式:链传动。
5.9安全性:全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。而其他齿轮在链条上和工作人员很容易造成伤害，传动部分盖上防护罩，确保工人的安全。

平收集架

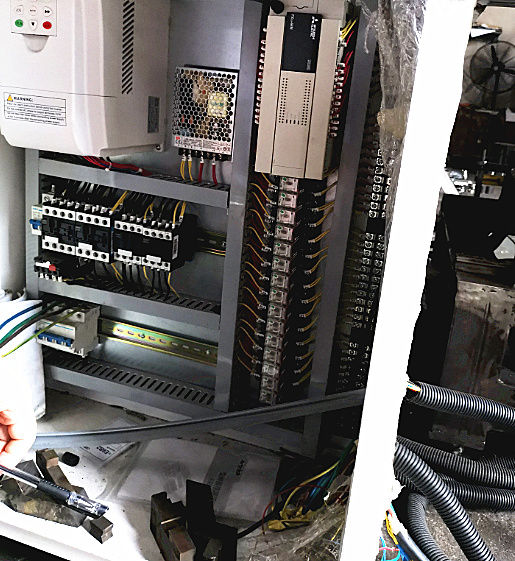

电气控制系统
全线采用进口PLC控制，液晶触摸屏，人机界面。人们与PLC交互。操作员设定程序自动运行(可编程控制)并控制过程监控，生产线操作员控制和修改控制参数，并实时监控设备状态和参数及故障指示。工件长度数字设定，可调长度也可调。设备运行状态实时监控及故障指示。
操作有手动/自动两种方式。具有手动和自动切换功能:在手动模式下，可单机操作，维护方便;在自动模式下，进行全线生产运行，以开机;全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。

机械主要零部件品牌:
PLC控制系统:西门子
逆变器:台湾石林
编码器:欧姆龙
触摸屏:西门子

一些元件是施耐德品牌的器件。

设备在轨道通道齿条生产线

不。	机器的名字	数量	备注
1	开卷机矫直机	1
2	伺服送料器	1
3.	水力机械	1	与模具
4	引导设备	1
5	成形机	1
6	水力机械	1	带模具(2套)
7	遵循剪切	1	包括刀
8	收集架	1
9	控制系统	1

槽轨机配件品牌

不。	的名字	制造商
1	电机和减速机	国内品牌
2	主键轴承	国内品牌
3.	逆变器	石林
4	PLC系统	西门子
5	低压电气	施耐德
6	编码器	欧姆龙
7	触摸屏	西门子
8	液压系统	国内品牌

质量的保证

Superda保证槽辊成形线设计符合客户要求的图纸，机器是全新的。规格、性能符合图纸规定，操作平稳。成型din导轨可与开关固定。

通道din钢轨生产设备优势

1、用于生产钢开关钢轨的轧前生产线。

2、PLC控制系统，自动操作方便。

3、优质轧辊采用淬火工艺，硬度可达HRC60-65℃。

4、采用Cr12切割刀片跟踪切割系统。

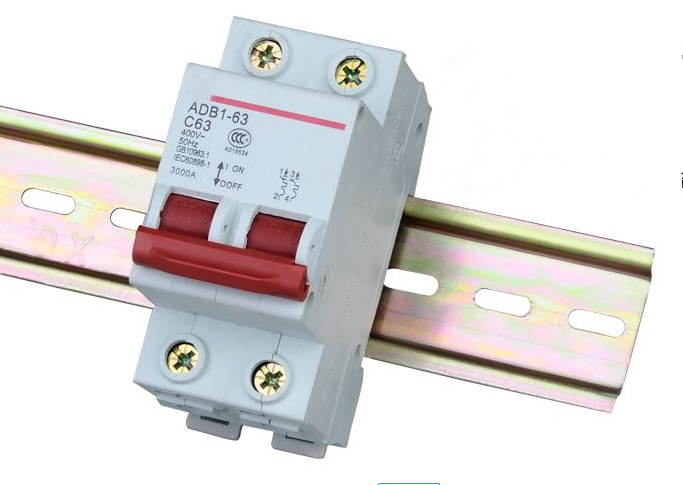

Din rail使用于电控箱

项YX8-35

生产开关din钢轨的设备。

标准din钢轨外形，安装在切断开关、断路器、斩波器上非常方便。

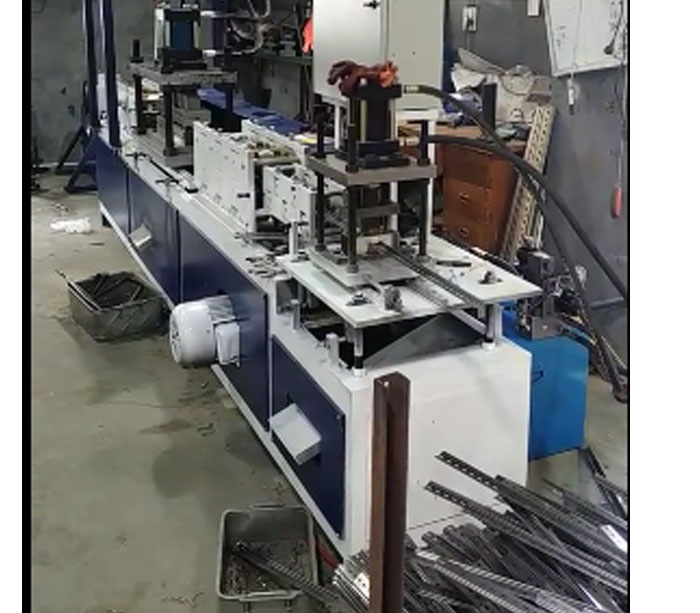

Din带孔轧辊成形机

技术参数

不。	项		参数	备注
1	材料	类型	冷轧带钢、镀锌板
		t(毫米)	0.8 - -1.2毫米
		材料强度	G300 MPA
2	形成速度(米/分钟)		3-8m	包括孔
3.	成型主功率(KW)		3千瓦	马其顿
4	液压功率(千瓦)		5.5千瓦	马其顿
5	总功率		8.5千瓦	马其顿
6	电压		AC380V 50 hz 3阶段	定制的
