通道卷前机

频道滚动前机器为U频道帽频道出售

滚动前机生产托盘通道，普林林通道，帽频道机械

定制渠道生产

U Hat频道生产线流程

Untoiler矫直器2在1→伺服馈线→导向装置→液压打孔→辊式成型机→剪切装置（包括刀具）→成品架

布局如下

定制的紫林通道绘图

机器列表

2合1 untoiler矫直机

1，类型：手动扩展

2，参数

1）被动放电

2）线圈重量：<2T

3）线圈内D.:φ450mm-φ530mm

4）最大。宽度为200mm.

5）厚度.0.4-1.6mm

6）矫直辊：7个PC

7）Power.1.5KW

伺服送料器
3.1最大。喂养宽度：200mm
3.2饲料加厚：0.4-1.6mm

3.3电机，0.85kW（Yaskawa）

液压孔冲压系统

3.1功能：液压打孔
3.2结构：设定长度，自动长度测量，自动定位达到设定距离停止动作，液压缸驱动冲孔模具，冲压自动关机。
3.3液压系统工作压力：16MPa
3.4液压站：15kW（液压打孔/剪切使用相同）

指导设备

主成型机（面板宽度36mm）

5.1成型辊：16个站，并添加摩擦，以确保表面轮廓没有划痕。

5.2侧板：T.8mm，A3钢铁重型。

5.3滚动超速：5-8米/分钟。

5.4辊材料：＃45，整体淬火，硬度HRC56-62℃。
5.5电机功率：5.5kW。
5.6主滚筒：¢65mm，45＃。
5.7设备底座：45＃H型使用焊接钢板。
5.8传输：链条驱动器。
5.9安全性：通过紧急停止按钮，易于处理紧急情况，确保设备和操作员安全。链条中的其他齿轮和工作人员可以轻松导致伤害传输部分覆盖着保护盖，以确保工人的安全。

平面收集机架

电气控制系统
整行导入PLC控件，LCD触摸屏，人机界面。人们与PLC互动。操作员设置程序自动运行（可编程控制）和控制过程监控，生产线操作员控制和修改控制参数，并实时监控设备状态和参数和故障指示。工件长度数字设置，可调长度也可调。实时监控设备运行状态和故障指示。
操作手册/自动两种款式。采用手动和自动切换功能：在手动模式下，可以保持独立操作，易于维护;在自动模式下，进行全产量运行，以便开始;通过紧急停止按钮，易于处理紧急情况的董事会，确保设备和操作人员安全。

机械主要组成部分：
PLC控制系统：西门子
变频器：台湾石林
编码器：欧姆龙
触摸屏：西门子

一些组件是施耐德品牌设备。

设备频道架生产线

不。	机器名称	QTY.	评论
1	untoiler矫直器	1
2	伺服送料器	1
3.	液压机	1	用模具
4.	指导设备	1
5.	成型机	1
6.	液压机	1	用模具（2套）
7.	跟随剪切	1	包括刀
8.	收集机架	1
9.	控制系统	1

渠道机配件品牌

不。	名称	制造商
1	电机和减速机	国内品牌
2	主钥匙轴承	国内品牌
3.	逆变器	谢林
4.	PLC系统	西门子
5.	低压电气	施耐德
6.	编码器	欧姆龙
7.	触摸屏	西门子
8.	液压系统	国内品牌

质量保证

Superda保证渠道卷前线设计按客户需要绘图，机器是全新的。规格和性能规定在绘图和操作中，具有良好的光滑。形成的齿条架螺柱可以用杆部件固定。

通道生产设备优势

1，滚动以前的生产线生产蓄电池，中等储存架，储物架。

2，PLC控制系统，自动轻松掌握。

3，良好的辊子淬火过程，硬度达到HRC60-65℃。

4，跟踪CR12切割刀片切割系统。

Item YX13.6-37.2.

生产通道Pullin U和帽子形状的设备。

贴片也称为通道，垂直于屋顶桁架或椽子的水平屋顶梁，以支撑椽子或屋顶材料。尿素横向弯曲，通常设计为单跨度仅支持的紫蛋白。常用的紫蛋白是固体和轻钢桁架。有时使用机架或柜柜内阁支持使用。

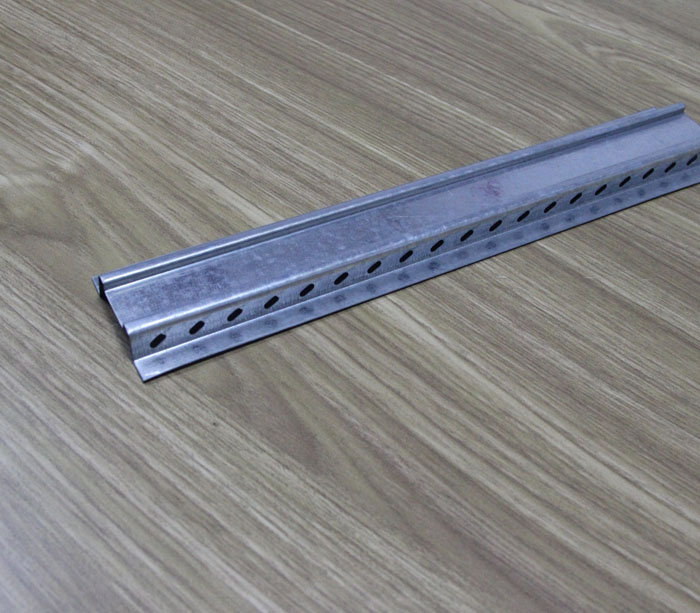

u和帽子卷滚子与孔

技术参数

不。	物品		范围	评论
1	材料	类型	冷轧带钢钢，镀锌板
		T.（mm）	0.7mm.
		材料强度	g300 mpa.
2	成型速度（m / min）		3-8M	包括洞
3.	形成主电源（kW）		4KW.	Fyr.
4.	液压动力（kW）		15kw.	Fyr.
5.	总权力		19 kW.	Fyr.
6.	电压		AC380V，50Hz，3平	定制
