钢门板卷成型机

生产安全门、金属门、防火门、商用钢门、防火门、钢板门等的钢板门卷成型机。

面板门辊成型机参数

不。	项		参数	备注
1	材料	类型	冷轧带钢、镀锌板
		t(毫米)	1.5 - -2.0毫米
		屈服强度(Mpa)	Q235, Q350
2	形成产品宽度		依赖图
3.	形成速度(米/分钟)		8-12m
4	形成主电源（kW）		18 kW.	Fyr.
5	液压功率(千瓦)		7.5 kW.	Fyr.
6	液压机		20MPA
7	电压		AC380V., 50赫兹,3 p	定制的

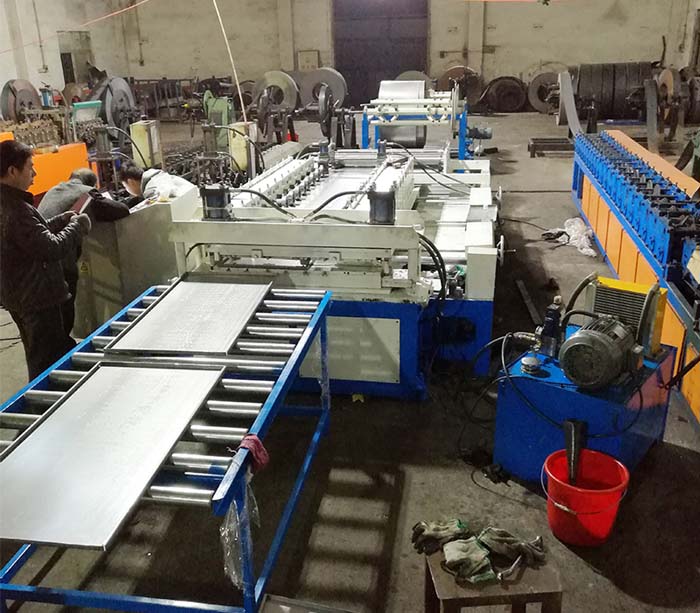

完成了钢门生产线的工作流程，

开卷机-矫直机-导向-送料-卷成型-成品

金属门设备由

设备由开卷机、整平机、伺服送料组成

本机、主成型机、切割装置、收料台。plc控制系统

4，生产线的主要技术参数，

材料:GI钢板，低碳钢。

钢板的厚度，1.5mm

线圈内径，Φ508mm

线路速度，8-12米/分钟（可调）

5.机器的特点

5.1金属带钢卷开卷机，

功能和结构特点，

适用于支撑和膨胀钢卷取机，型钢焊接机身。操作方便。

技术参数

材料内径:φ508mm

内径范围：Ф450-550

最大外径:φ1200mm

承载能力:≤5T

5.4伺服给料机

型式:伺服进给

功能和结构：夹紧并用钢加入压力机。聚氨酯辊确保进料力。在±0.15mm的响铃中控制每个喂料误差。与伺服夹相比，进料长度设置更加灵活，适应更宽的范围。该馈电装置更适合宽材料，可以有效地提高饲养精度。伺服电机，测量装置，数字控制系统是导入的组件。

技术参数:

最大送料量：30〜40次/分钟（可调）

进料步骤：100mm /步骤（可调）。

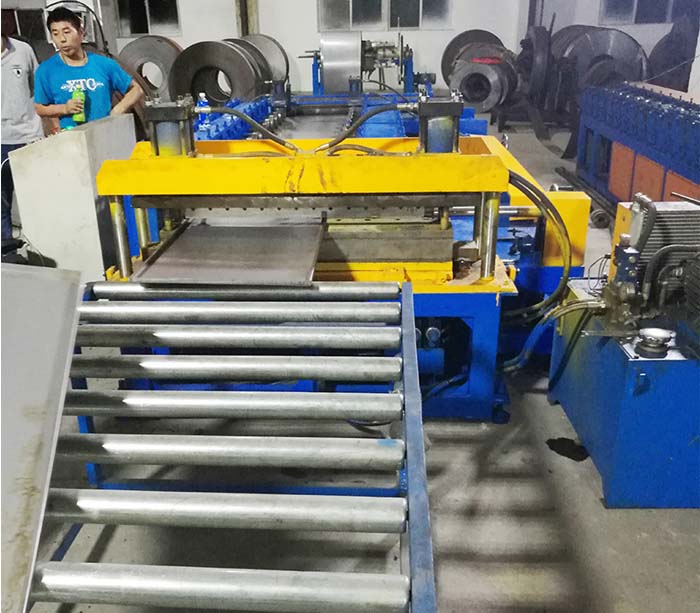

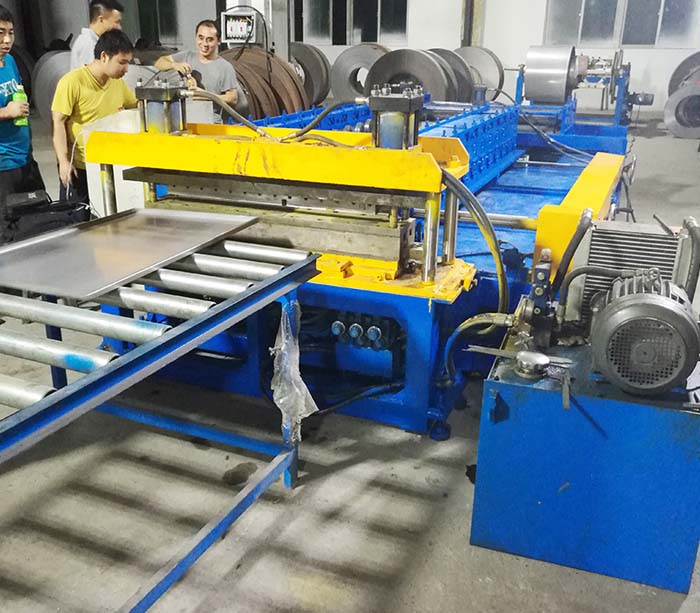

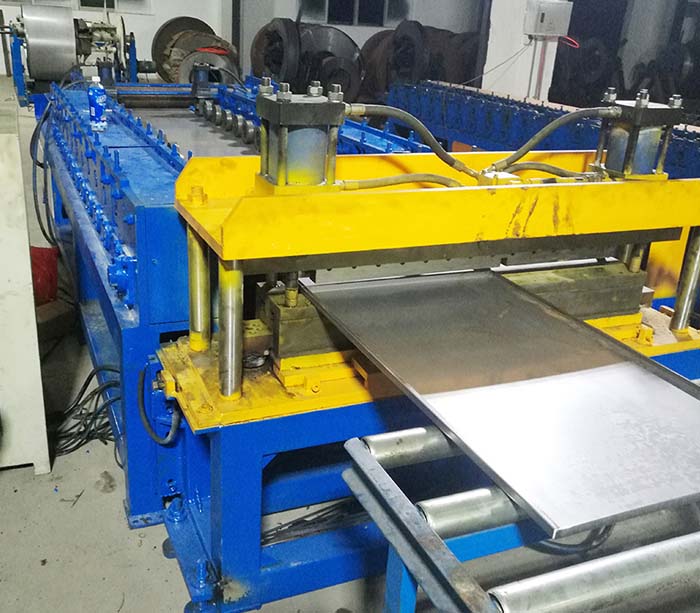

5.10成型机:

型式:双悬臂式齿轮传动，宽度可调万能成型机及整体移动式、快速(腰高、腰宽)互换规格。

成型辊:16个工位，并加橡皮辊，确保表面轮廓无划痕。
侧板:T。18mm ,A3 steel Heavy duty 。

滚动速度:8-12米/分钟。

滚轮材质:45号轴承钢，整体淬火，硬度HRC56-62℃。
电机功率：18KW。
主要辊:￠75毫米、45 #。
设备底座:35 # H型采用焊接钢板。
传输:链传动。
安全:全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。而其他齿轮在链条上和工作人员很容易造成伤害，传动部分盖上防护罩，确保工人的安全。

5,11.收集表

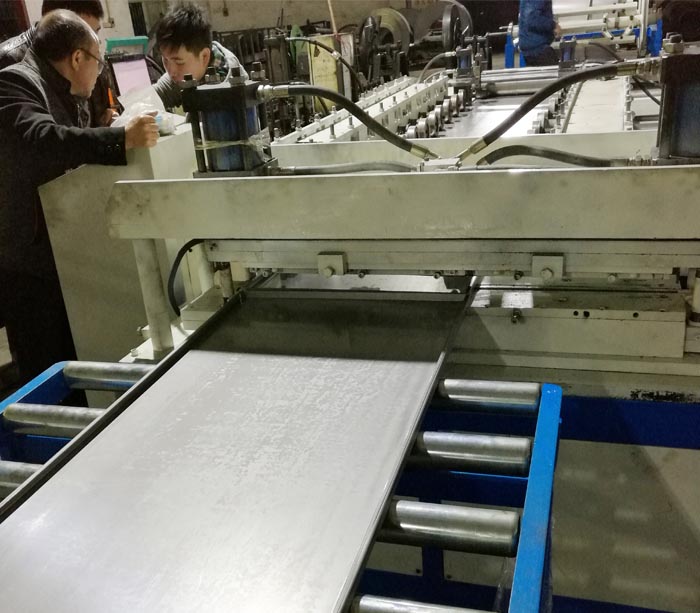

完成后的电缆桥架到达收集台，工人将收集产品，无动力滚筒。

功能和结构：由钢筋（方管）组成，无电源滚筒组件，焊接，在配套成品中发挥作用，可以适应8米成品。

5.12电气控制系统

全线采用进口PLC控制，触摸屏人机界面，实现人机交互。

Ⅴ，设备齐全的钢门板生产线

不。	机器的名字	数量	备注
1	开卷机	1	手册
2	伺服送料器	1
4	引导设备	1
5	成型机	1
7	遵循剪切	1	包括刀
8	收集架	1
9	控制系统	1

Ⅵ，门板制造机械配件品牌

不。	的名字	制造商
1	电机和减速机	国内品牌
2	主键轴承	国内品牌
3.	逆变器	谢林
4	PLC系统	西门子
5	低压电气	施耐德
6	编码器	欧姆龙
7	触摸屏	西门子
8	液压系统	国内品牌

钢门卷成型机广泛应用于商用钢门、空心金属门、防火门、平金属门、安全防火门。

门框，门扇框架和门扇板由钢制成，除了门扇。如果门叶充满材料，它充满了无毒和无害的耐火和隔热材料，并配备了耐火硬件配件，以形成具有某些耐火性的门。

防火门功能，配有门禁防火门，室内防火门，防爆防火门，速锁火门，在火灾时快速打开火灾等;

门金属框架技术

有电子防火门，多功能消防门，内置防火门近距离等;

按开启状态分为常闭防火门和常开防火门。常闭防火门一般由防火门叶、门框、闭门器、密封条等组成。双或多扇常闭防火门也配备了定序器。常闭防火门通常不需要电气专业人员提供自动控制设计，但也有一些特殊情况如:常闭防火门在疏散通道上，当一些大型施工方有防盗等管理要求时，就应该由电气专业人员来设计。全面降低安全风险是有可能的。对于常开防火门，除了所有常闭防火门的附件外，必须增加防火门释放开关，电气专业人员必须提供自动控制设计。一般用于人员较多、物流较多的疏散通道。
