电动组合式铁箱制造机

Superda卷成型机生产电动模块铁箱、模块接线盒、钢制导管盒、插座盒、按钮开关盒等。

1、组合式铁盒生产线技术参数

不。	项		参数	备注
1	材料	类型	冷轧带钢、镀锌板
		t(毫米)	0.8 - -1.5毫米
		屈服强度(Mpa)	Q235
2	形成产品宽度		定制的
3.	形成速度(米/分钟)		6-13m	包括孔
4	成型主功率(KW)		7.5千瓦	马其顿
5	液压功率(千瓦)		18.5千瓦	马其顿
6	弯曲功率(千瓦)		3千瓦	马其顿
7	电压		AC380V, 50赫兹,3 p

金属模组接线盒生产线工艺

开卷机→矫直机→伺服给料机→液压机破口装置→导向装置→滚压成型机→液压冲床→折弯机壳(选配)→剪切装置(含刀)→成品机架

钢壳滚压成型机清单

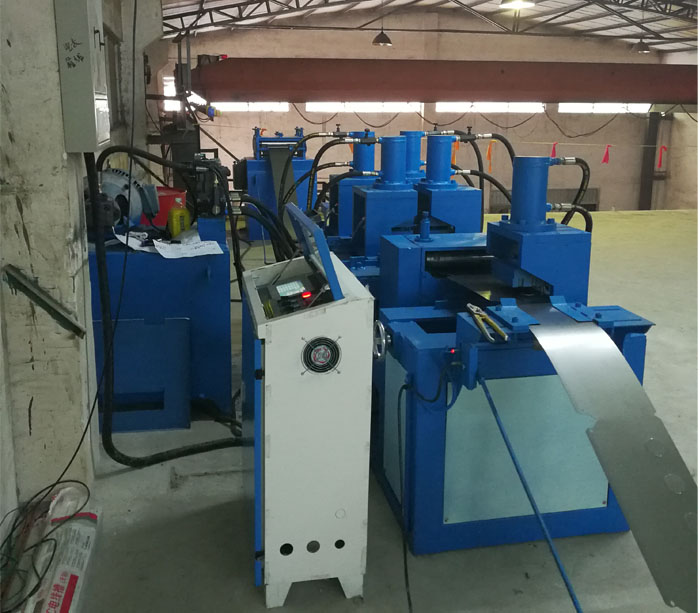

开卷机,矫直机

1、手动型扩张

2、参数

1)被动放电

2)线圈重量:< 2T

3)线圈内部D.:φ450mm-φ530mm

4)马克斯。Width.400mm

5)厚度.0.4 - 1.6毫米

6)矫直辊:9个

8) Power.1.5kw

伺服送料器

3.1马克斯。喂养宽度400毫米
3.2进料厚度0.4-1.6mm

3.3电机，1.3KW(安川)

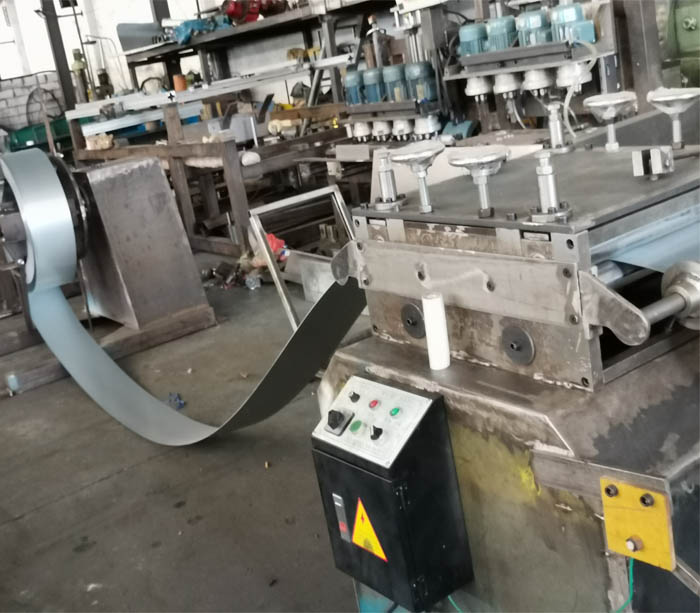

开卷机、矫直机、送料机全部采用自主生产工艺，质量可靠。这张照片是画前的。

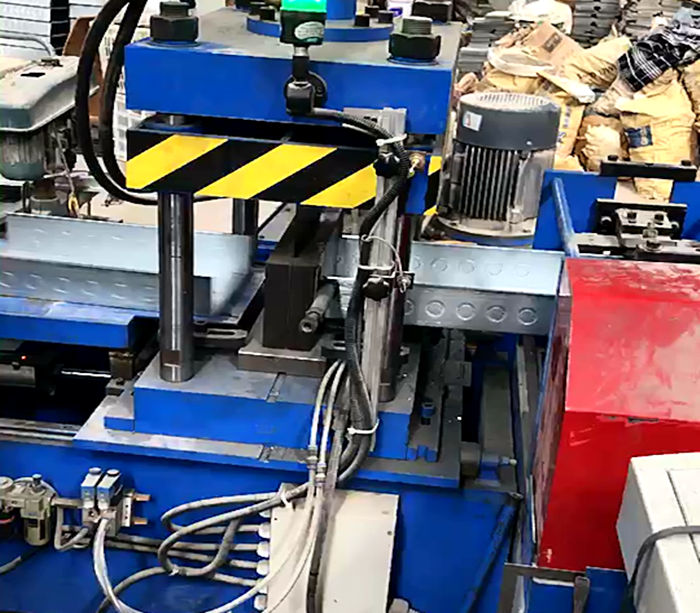

液压冲孔系统

3.1功能:液压冲孔破口(模具1套)
3.2结构:设定长度，自动测量长度，自动定位达到设定距离停止动作，液压缸驱动冲模，冲压自动停机。
3.3液压系统工作压力:16MPa
3.4液压站:18.5KW(液压冲孔/剪切使用同一站)

A.面板间隙液压冲床。

B.液压冲床，用于卸井

C.通风孔的液压冲床。

引导设备

主要成型机(围板宽度可调)

5.1成型辊:16个工位，并加橡皮辊，确保表面轮廓无划痕。

侧板:5.2 T。18mm ,A3 steel Heavy duty 。

5.3滚动速度:6- 12m /min。

5.4轧辊材质:GCr15，整体淬火，硬度HRC56-62℃。
5.5电机功率:7.5KW。
5.6主辊:直径。75毫米,45 #。
5.7设备底座:45 # H型采用焊接钢板。
5.8传动方式:链传动。
5.9安全性:全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。而其他齿轮在链条上和工作人员很容易造成伤害，传动部分盖上防护罩，确保工人的安全。

辊筒材料采用优质GCr15淬火工艺，硬度达62℃

平收集架

箱盖折弯机(含模具)，液压动力3kw

自行控制系统

全线采用进口PLC控制，液晶触摸屏，人机界面。人们与PLC交互。操作员设定程序自动运行(可编程控制)并控制过程监控，生产线操作员控制和修改控制参数，并实时监控设备状态和参数及故障指示。工件长度数字设定，可调长度也可调。设备运行状态实时监控及故障指示。
操作有手动/自动两种方式。具有手动和自动切换功能:在手动模式下，可单机操作，维护方便;在自动模式下，进行全线生产运行，以开机;全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。

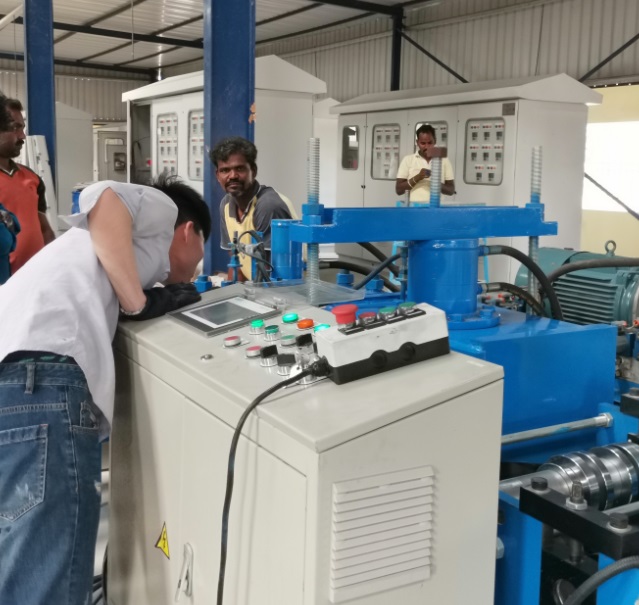

PLC控制箱照片

机械主要零部件品牌:
PLC控制系统:西门子
逆变器:台湾石林
编码器:欧姆龙
触摸屏:西门子
一些元件是施耐德品牌的器件。

设备齐全的箱包生产线

不。	机器的名字	数量	备注
1	开卷机,矫直机	1
2	伺服送料器	1
3.	水力机械	2	与模具
4	引导设备	1
5	成形机	1
6	液压站	2
7	遵循剪切	1	包括刀
8	收集架	1
9	控制系统	2
10	盒子折弯设备	1	与模具

钢模金属盒机配件品牌

不。	的名字	制造商
1	电机和减速机	国内品牌
2	主键轴承	国内品牌
3.	逆变器	石林
4	PLC系统	西门子
5	低压电气	施耐德
6	编码器	欧姆龙
7	触摸屏	西门子
8	液压系统	国内品牌

质量的保证

Superda保证钢盒和组合式铁盒辊成型线设计符合客户要求的图纸，机器是全新的。规格、性能符合图纸规定，操作平稳。

自动金属开关箱卷成型机的优势

1、高效生产线，一分钟可生产2-3pcs

2、PLC控制系统，自动操作方便。

3、辊筒采用Gcr15淬火工艺，硬度达到HRC60-65℃。

4、采用Cr12切割刀片跟踪切割系统。

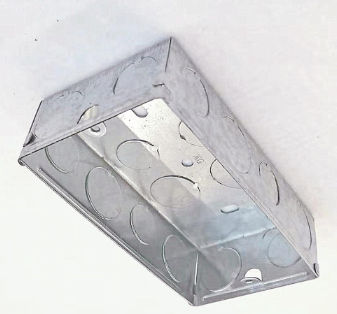

成型盒非常光滑，便于您的下一道工序。

钢外壳的机器生产电动模块箱形成弯曲。

箱辊成型机精度高

a.剪切长度公差:≤±0.3mm/m
b.宽度公差:≤±0.3mm
c。弯曲:≤2毫米/米
d.毛刺:≤0.1mm(新刃口在合理间隙内切割碳钢板)
e.高度公差:≤±0.3mm

以平面无边单级钢卷为前提。
表面质量:加工后的成品表面不添加任何加工缺陷。

电箱滚成型机，适用于生产不同类型的金属外壳，如配电箱，多媒体信号箱。

电气钢箱设备参数说明

a.电源:380V/50HZ/3PH，可根据用户国家定制。
b.装机容量:约31kw。
c.Forming速度:0-13m /想法。
d.剪切方式:伺服前剪
e、驱动电机:开卷电机4KW。
水平运动2.2千瓦。
液压冲切、液压张紧电机(2台)11KW+7.5KW。成型主机5.5KW。
伺服电机2千瓦
f.占地面积(约):长24m ×宽3m(主机规格7mX1.7m)
g生产线方向:从左到右(在面向机组的控制台上)
h.设备颜色:(客户选择)
i. Superda钢箱设备设计，可满足12小时连续生产
j。操作环境
1:电源电压:380V±10% /三相四线制，频率:50HZ总功率:约31KW2:环境温度:0-40°C，相对湿度:60-95% RH
