公路防撞护栏W形梁成型机

W光束碰撞屏障卷成型机通过

untoiler→矫直器→送料→导向装置→矫直→液压机突破装置→滚动成型机→液压打孔→剪切装置（包括刀具）→成品架

护栏生产线液压孔冲压系统

功能:液压冲孔破口(模具1套)

结构：设定长度，自动长度测量，自动定位达到设定距离停止动作，液压缸驱动冲压模，冲压自动关机。

液压系统工作压力：16MPa

液压站：30kW（液压打孔/剪切使用相同）

主成型机（面板宽度260 / 380mm）

成型辊：22个站，并添加摩擦，以确保表面轮廓没有划痕。

网关面板：T.50mm钢铁，重型。

滚动超速：8-12米/分钟。

辊筒材质:GCr15，整体淬火，硬度HRC56-62℃。

电机功率:18.5 kw * 2 pc。

主要辊:￠95毫米、45 #。

设备底座：45＃H型使用焊接钢板。

传输：变速箱驱动器。

安全性：通过紧急停止按钮，易于处理紧急情况，确保设备和操作员安全。链条中的其他齿轮和工作人员可以轻松导致伤害传输部分覆盖着保护盖，以确保工人的安全。

液压冲床/跟随剪切机

液压冲孔机

跟随剪切(切割方式):液压切割(不落料)，机器可以不停机切割产品。

刀具：CR12，淬火硬度高达HRC56-58度。

护栏设备电气控制系统

整行导入PLC控件，LCD触摸屏，人机界面。人们与PLC互动。操作员设置程序自动运行（可编程控制）和控制过程监控，生产线操作员控制和修改控制参数，并实时监控设备状态和参数和故障指示。工件长度数字设置，可调长度也可调。实时监控设备运行状态和故障指示。

操作手册/自动两种款式。采用手动和自动切换功能：在手动模式下，可以保持独立操作，易于维护;在自动模式下，进行全产量运行，以便开始;通过紧急停止按钮，易于处理紧急情况的董事会，确保设备和操作人员安全。

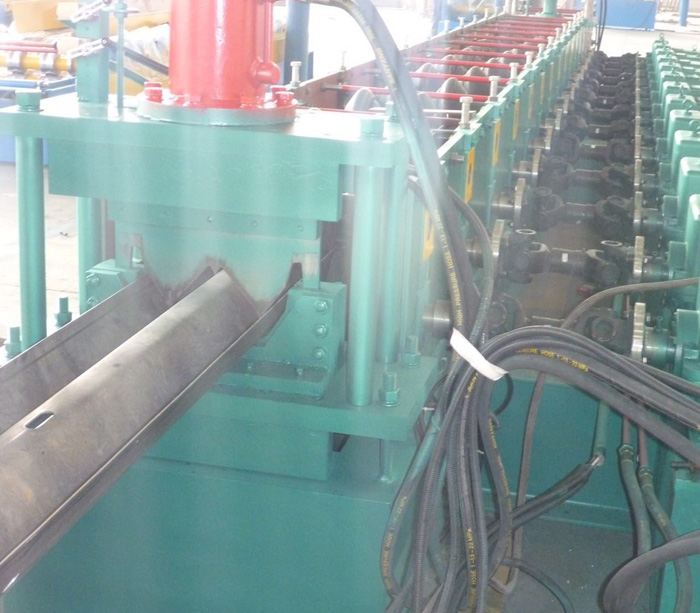

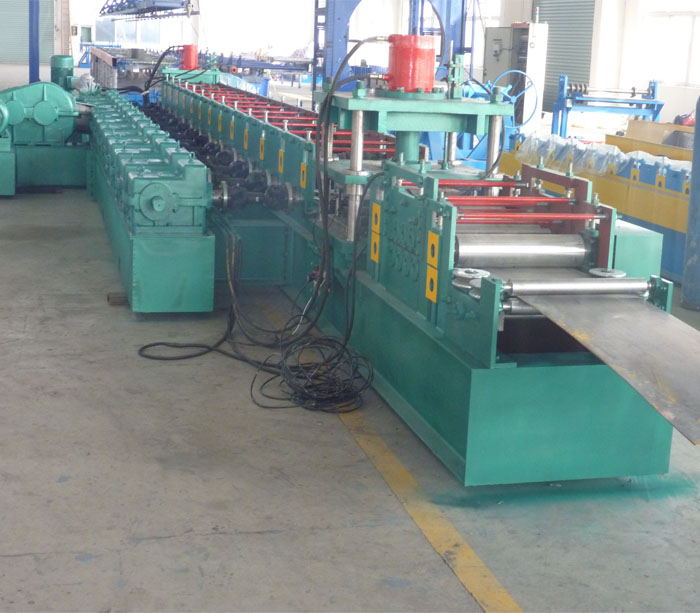

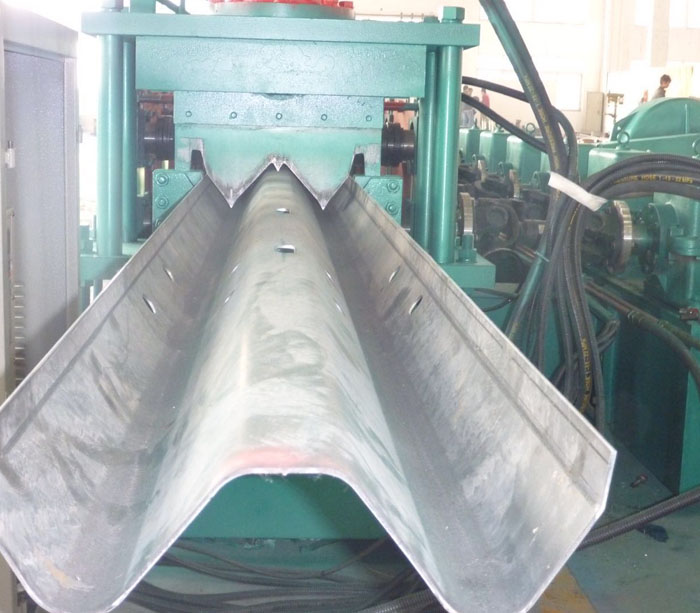

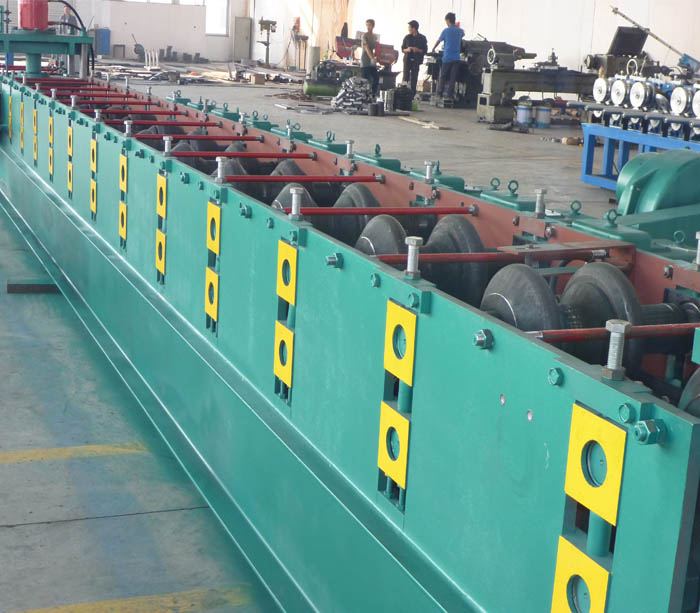

W光束碰撞屏障卷成型机照片

品牌可获得商家

不。	名称	制造商
1	电机和减速机	国内品牌
2	主钥匙轴承	国内品牌
3.	逆变器	石林
4.	PLC系统	西门子
5.	低压电气	施耐德
6.	编码器	欧姆龙
7.	触摸屏	西门子
8.	液压系统	国内品牌

护栏生产线竣工包括设备

没有。	机器名称	QTY.	评论
1	untoiler.	1
2	水力机械	1	W.i模具
3.	引导设备	1
4.	成形机	1
5.	水力机械	1	W.i模具
6.	跟随剪切	1	包括刀
7.	收集机架	1
8.	控制系统	1

崩溃屏障W光束辊成型机优势

1，公路防护轨生产线生产W光束屏障，3波屏障，护栏板。

2，PLC控制系统，自动轻松掌握。

3、辊筒采用Gcr15淬火工艺，硬度达到HRC60-65℃。

4、采用Cr12切割刀片跟踪切割系统。

质量保证

Superda保证高速公路护栏辊成型线按照客户要求图纸设计，机器是全新的。规格、性能符合图纸规定，操作平稳。

高速公路W光束卷成型机

yx88 - 500

护栏为钢材质。它是波纹钢护栏相互拼接，由主柱支撑的连续结构。车辆对碰撞期间吸收能量的影响并不容易被破坏，并且还可以保护车辆和乘客。

高速公路护栏的形成增加了外观并提高了板坯的强度。两者都可用。挤出自动生产线，表面清洁，耐腐蚀性极强。表面处理成熟;防腐蚀，抗衰老和防腐干燥的特点，高温，室外环境的使用寿命可以达到10-25岁;产品结构简洁，美观，实用，易于运输，安装，良好的防盗性能，受到实际地形的限制，山坡，斜坡，多弯曲区域具有强大的适应性和中等成本，适合大 -规模收养。

护栏辊成型机是制作高速公路护栏最灵活耐用的设备。

W型钢轧辊成型机参数

用法	高速公路护栏生产
钢材料	冷轧带钢钢，镀锌板
材料厚度	2.0-3.0mm.
屈服强度	Q250-300MPA
形成产品宽度	260/380mm
形成的速度	8-12米/分钟
形成邮件功率（kW）	18.5kw * 2pcs.
液压功率(千瓦)	30千瓦
电压	可定制

双波形护栏，长4320mm，板宽310mm，波深85mm，板厚3mm/4mm。

三波波形护栏，长4320mm，板宽506mm，波深85mm，板厚4mm。

提供特殊的设计护栏可提供定制。
