公路护栏轧辊成型机

公路护栏轧辊成型机

W型钢防撞辊成型机通过

开卷机→矫直机→给料机→导向装置→矫直机→液压机破口装置→卷成型机→液压冲床→剪切装置(含刀)→成品机架

护栏生产线液压冲孔系统

功能：液压冲孔泄露（模具1套）

结构:设定长度，自动测量长度，自动定位达到设定距离停止动作，液压缸驱动冲模，冲压自动停机。

液压系统工作压力:16MPa

液压站:30KW(液压冲孔/剪切使用同一站)

主要成型机(面板宽度260/380mm)

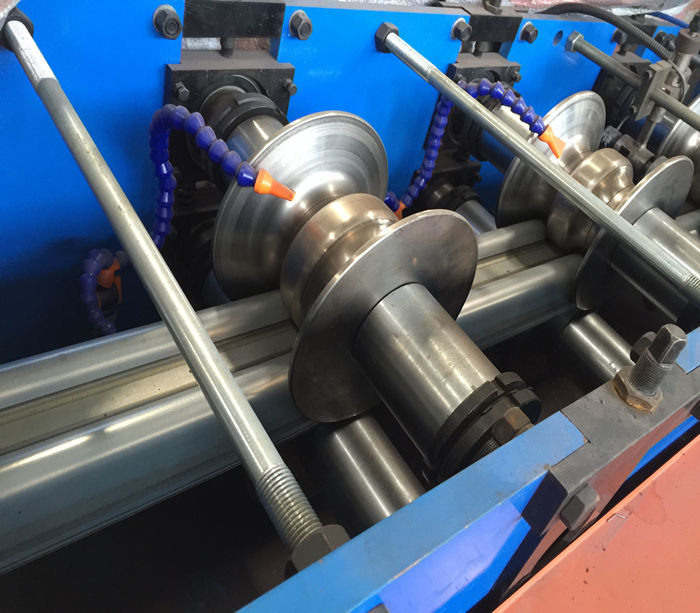

成型辊:22个工位，并加橡皮辊，确保表面轮廓无划痕。

网关面板:T。50mm steel, Heavy duty 。

滚动速度:8-12米/分钟。

滚筒材料：GCR15，总淬火，硬度HRC56-62℃。

电机功率：18.5kW * 2PCS。

主滚筒：¢95mm，45＃。

设备底座:45 # H型采用焊接钢板。

传输:齿轮箱驱动。

安全:全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。而其他齿轮在链条上和工作人员很容易造成伤害，传动部分盖上防护罩，确保工人的安全。

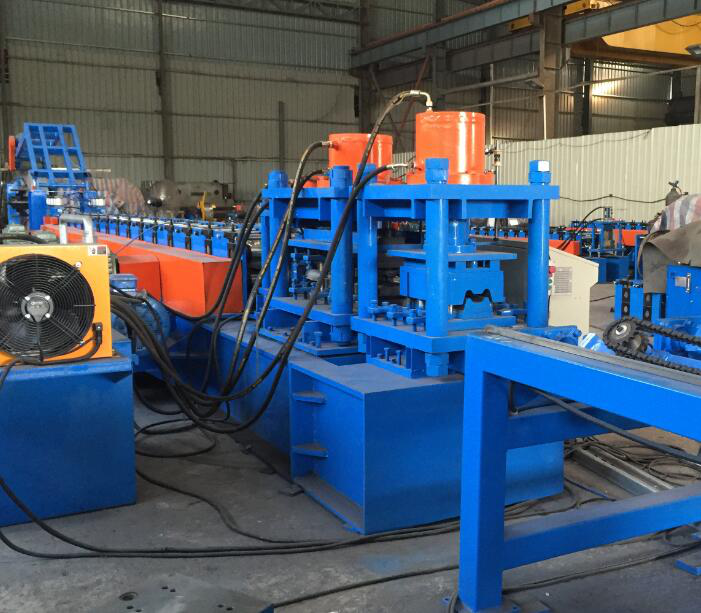

液压冲床/跟随剪切

液压冲床机

遵循剪切（剪切风格）：液压切割（无消隐），机器不停可切割产品。

刀材:Cr12，淬火硬度可达HRC56-58度。

护栏设备电气控制系统

全线采用进口PLC控制，液晶触摸屏，人机界面。人们与PLC交互。操作员设定程序自动运行(可编程控制)并控制过程监控，生产线操作员控制和修改控制参数，并实时监控设备状态和参数及故障指示。工件长度数字设定，可调长度也可调。设备运行状态实时监控及故障指示。

操作有手动/自动两种方式。具有手动和自动切换功能:在手动模式下，可单机操作，维护方便;在自动模式下，进行全线生产运行，以开机;全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。

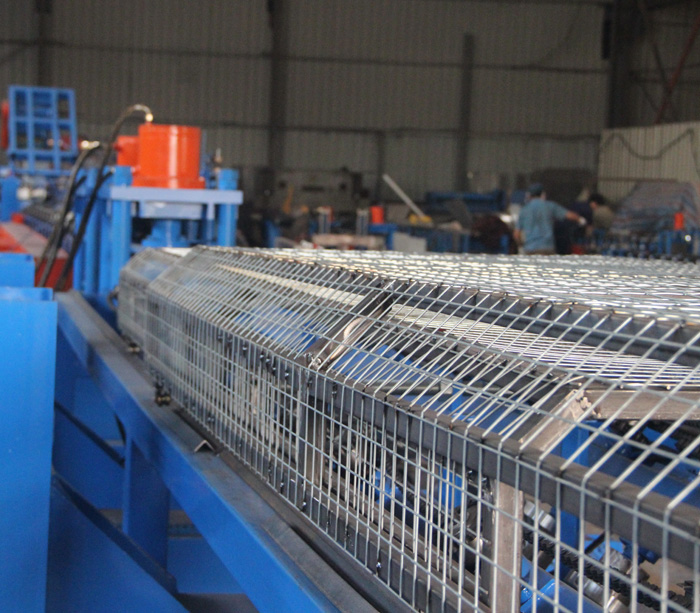

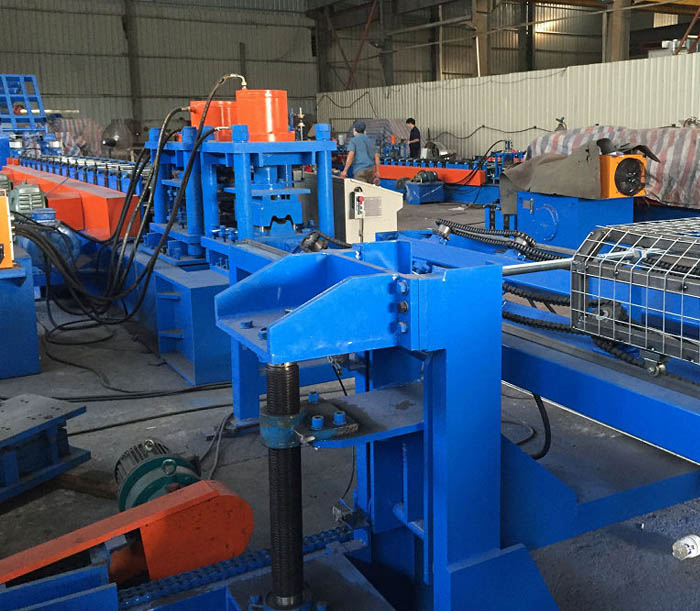

W光束防撞辊成型机照片

品牌accessorries

不。	的名字	制造商
1	电机和减速机	国内品牌
2	主键轴承	国内品牌
3.	逆变器	谢林
4	PLC系统	西门子
5	低压电气	施耐德
6	编码器	欧姆龙
7	触摸屏	西门子
8	液压系统	国内品牌

已完成护卫生产线包括设备

不．	机器的名字	数量	备注
1	开卷机	1
2	液压机	1	W伊斯赛
3.	指导设备	1
4	成型机	1
5	液压机	1	W伊斯赛
6	遵循剪切	1	包括刀
7	收集架	1
8	控制系统	1

护栏辊成型机优势

1、高速公路护栏生产线用于生产w梁护栏、3波护栏、护栏板。

2、PLC控制系统，自动操作方便。

3，GCR15辊具有淬火过程，硬度达到HRC60-65℃。

4、采用Cr12切割刀片跟踪切割系统。

质量的保证

Superda保证高速公路护栏辊成型线按照客户要求图纸设计，机器是全新的。规格、性能符合图纸规定，操作平稳。

公路护栏轧辊成型机

yx88 - 500

护栏是钢材。它是一种连续的结构，其中波纹钢护栏彼此拼接并由主柱支撑。车辆对碰撞期间吸收能量的影响并不容易被破坏，并且还可以保护车辆和乘客。

公路护栏的形成，增加了楼板的外观和强度。都是可用的。全自动生产线挤压成型，表面清洁无破损，耐腐蚀性极强。表面处理成熟;具有干燥、高低温的特点，在室外环境中使用寿命可达10-25年;该产品结构简洁、美观实用，运输、安装方便，防盗性能好，受实际地形限制，对于山地、斜坡、多弯道地带具有较强的适应性和适中的成本，适合大规模采用。

护栏卷成型机最柔韧，可耐用，可用于制作公路障碍。

护栏卷成型机参数

使用	公路护卫舰生产
钢材	冷轧带钢，镀锌板
材料厚度	2.0 - -3.0毫米
屈服强度	q250 - 300 mpa
形成产品宽度	260 / 380mm.
成型速度	8-12m /分钟
形成邮件功率(KW)	18.5千瓦* 2 pc
液压动力（kW）	30千瓦
电压	可定制的

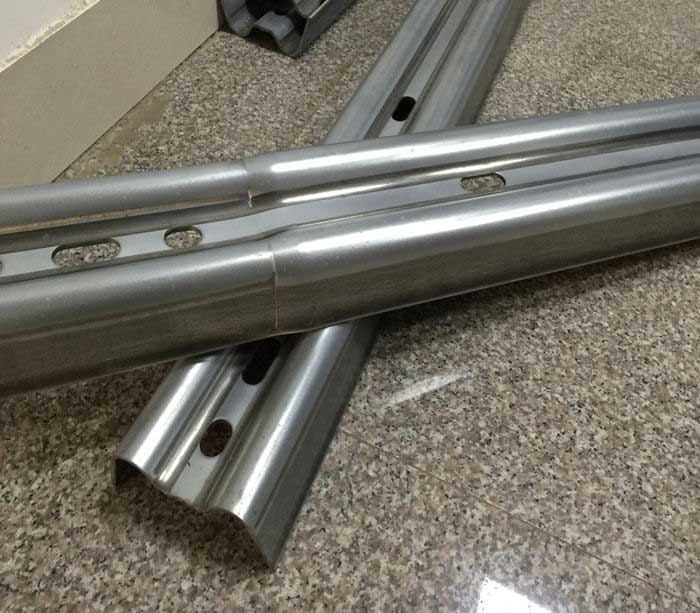

双波瓦瓦楞护栏，长度4320mm，板宽310mm，波深85mm，板厚3mm / 4mm。

三波瓦瓦楞护栏，长度4320mm，板宽506mm，波深85mm，板厚4mm。

可定制特殊设计的护栏。
