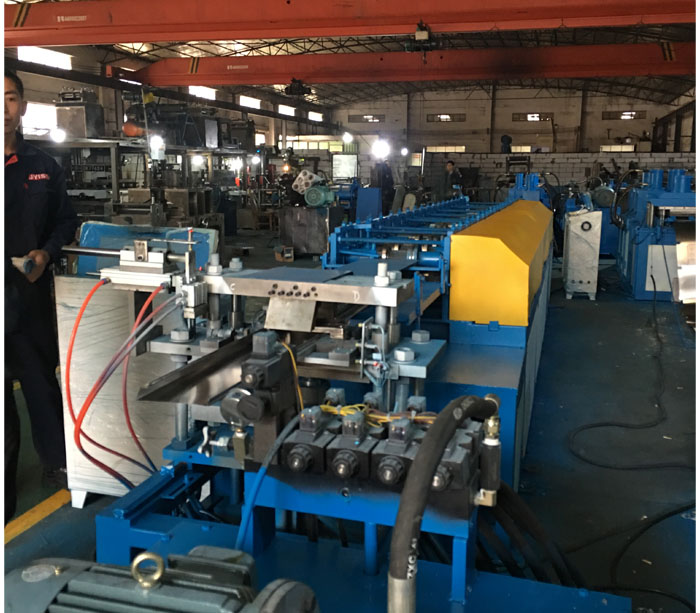

自动配电箱生产线

自动镀锌钢和不锈钢箱体生产线投影机解决方案

产品规格:高度可调300-1200mm，深度可调160-400mm。

电器外壳生产机技术参数

项		技术参数
材料	材料	冷轧带钢、镀锌带钢
	厚度	1.0 - -1.5毫米（基于1.5mm的设计，当T.1mm的效果不如1.5mm时）
	线圈内	Ф360 -Ф510
过程	形成的速度	0-13m /分钟
	长度	没有限制
质量	长度精度	L≤1000毫米：±0.5㎜
	直, 偏转	L≤1000毫米，弯曲不超过1mm；挠度不超过2mm
	形成尺寸	根据设计

钢制外壳盒制作过程

开卷机→矫直机→伺服给料机→液压装置→导向装置→卷成型机→折弯装置

配电箱生产线技术解释

该生产线是配电箱生产的设备。要加工的条形线圈可以手动放置在untoiler上，然后校正并张紧。在平整之后，它进入液压预冲压和冲压槽，并通过引导装置送到成型机以形成。在成型辊和压力辊的摩擦阻尼作用下，在以0-13m的线性速度进入弯曲部件之后，根据需要切割和弯曲盒子，然后手动包装。该生产线每分钟产生2-3个围栏。生产箱数量速度根据不同的产品规格。

电箱生产线主要技术参数

1.配件品牌详情

不。	的名字	制造商
1	编码器	欧姆龙
2	触摸屏	三菱
3.	可编程序控制器(PLC)	三菱
4	低压断路器	正泰集团
5	交流接触器	正泰集团
6	逆变器	三菱
7	液压电磁阀	顺鑫，台湾
8	导轨	台湾上银
9	服务器系统	三菱

2.EEDING规格

a.适用材料:冷轧卷、镀锌卷

湾材料质量：国内GB标准

c.抗拉强度:δb≤780Mpa(最大)

天。屈服强度：δs≤510mpa（最大）

e.材料厚度:1.0-1.5mm

F。材料宽度：200-450mm（最大值）

G。钢圈的内径：φ360mm-φ510mm

H。钢圈的外径：φ1250（最大限度。）

一世。钢圈重量：3 T（最大）

3.成型参数

a.成型工位数:辊筒16套

b、主轴规格:Ø48mm 40Gr淬火回火

C。滚筒材料：GR12模具钢热处理

天。整体拱门：精度从25mm钢板加工，孔距离误差小于0.1mm

e.底板厚度:20mm

4、形成能力

a.线圈外径:Φ1250mm(最大)

b.材料成型厚度:1.0-1.5mm

C。产品宽160mm-400mm可调

5.形成单元的速度参数

一种。线性速度0-13m / min

b。加速时间＜30秒

6，形成精度

一种。剪切长度公差：≤±0.5mm / m

湾宽度公差：≤±0.5mm

c.镰状曲线:≤2mm / m

d.毛刺:≤0.1mm(新型刀片切割间隙合理的普通碳素钢板)

e。高度公差：≤±0.5mm

上述公差基于具有平坦和无纤维波的一级钢圈。

7.其他设备参数

一种。电源：380V / 50Hz / 3PH（或顾问）

湾安装容量：约32kW

C。成型速度：0-13M / min

天。切割方法：形成切割

e。驱动电动机:

矫直机电机2.2KW

液压冲孔15kw，折弯切割5.5KW

成型主机电机7.5KW

伺服电机2kw.

F。地板面积（约）：长30米×宽3M

（卷成7mx1.5m）

g.生产线方向:从左到右

（面对操作表的单位）。

h.设备颜色:(客户选择)

i.单元设备设计能满足12小时连续生产

j。操作环境：

1:电源电压:380V±10% /三相四线制，频率:50HZ总功率:约32KW

2：环境温度：0-40°C，相对湿度：60-95％RH。

配电箱生产线D.evices：

不。	机器的名字	数量	备注
1	开卷机	1
2	矫直机	1
3.	伺服送料器	1	2千瓦三菱电机
4	伺服液压机器		用模具
5	引导设备	1
6	成形机	1

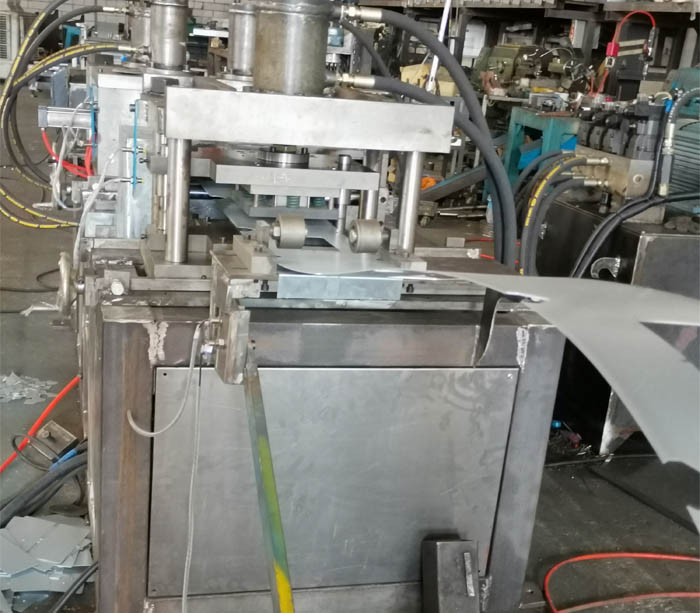

7	液压弯剪	1	用模具
8	控制系统	2

质量的保证

Superda保证银行钢制外壳和墙壁安装电配电箱卷成型线设计按客户需要绘图，机器是全新的。规格和性能规定在绘图和操作中，具有良好的光滑。

自动金属外壳滚压成型机的优势

1、高效生产线，一分钟可生产2-3pcs

2、PLC控制系统，自动操作方便。

3、辊筒采用Gcr15淬火工艺，硬度达到HRC60-65℃。

4，跟踪CR12切割刀片切割系统。

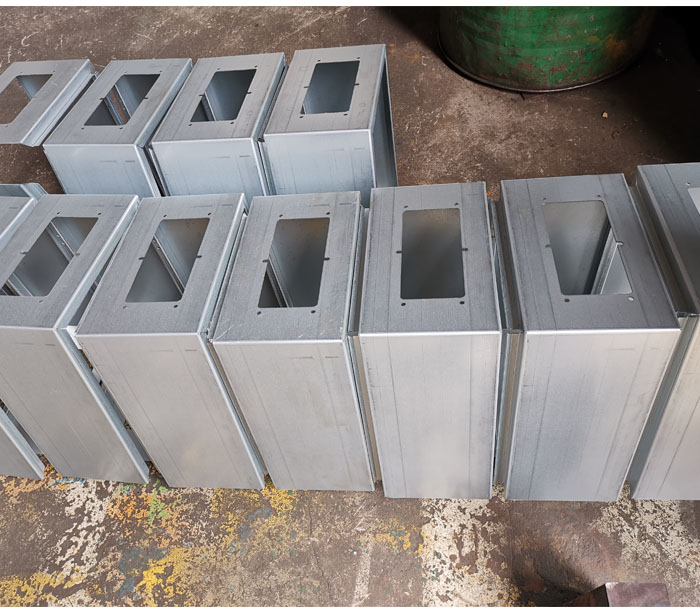

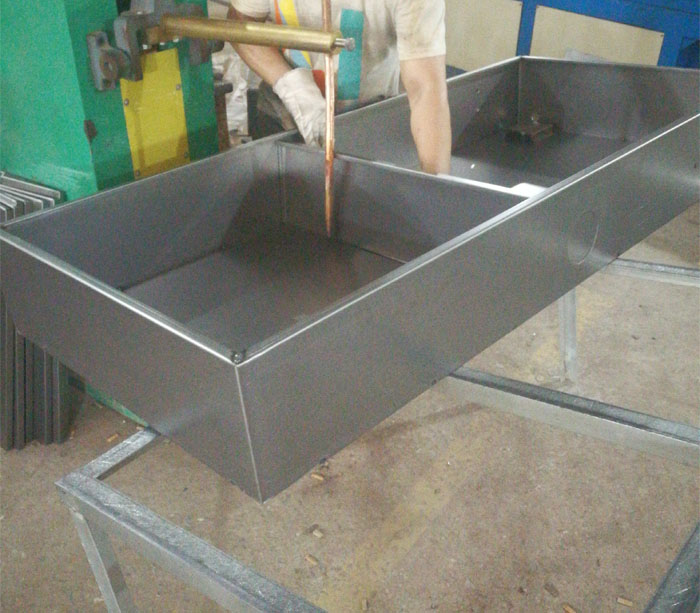

成型配电箱非常光滑，便于您的下一道工序焊接。

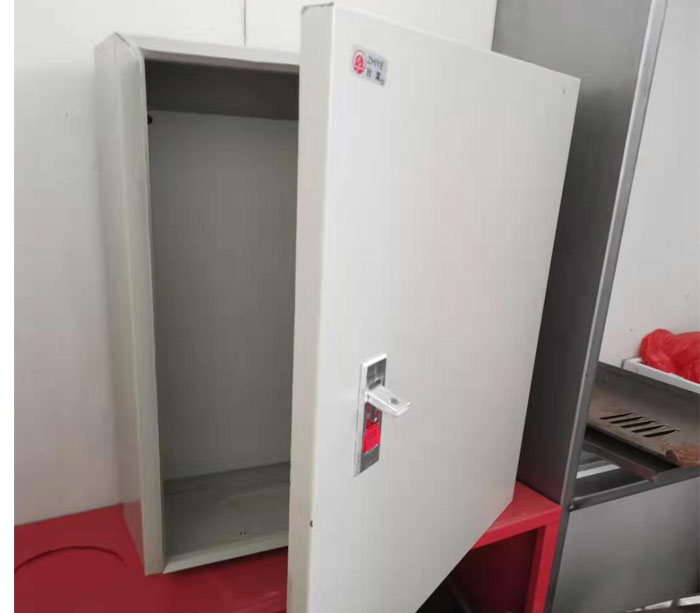

钢围护机生产组合金属柜围护室内外配电箱板形成和弯曲。

箱辊成型机精度高

a.剪切长度公差:≤±0.3mm/m
湾宽度宽度：≤±0.3mm
c。弯曲:≤2毫米/米
天。毛刺：≤0.1mm（新的切削刃切割碳钢板合理清除）
e.高度公差:≤±0.3mm

用扁平的无线型单级钢圈作为先决条件的宽度宽容。
表面质量:加工后的成品表面不添加任何加工缺陷。

高效外壳生产线，一分钟可生产3个机柜外壳成型和折弯。

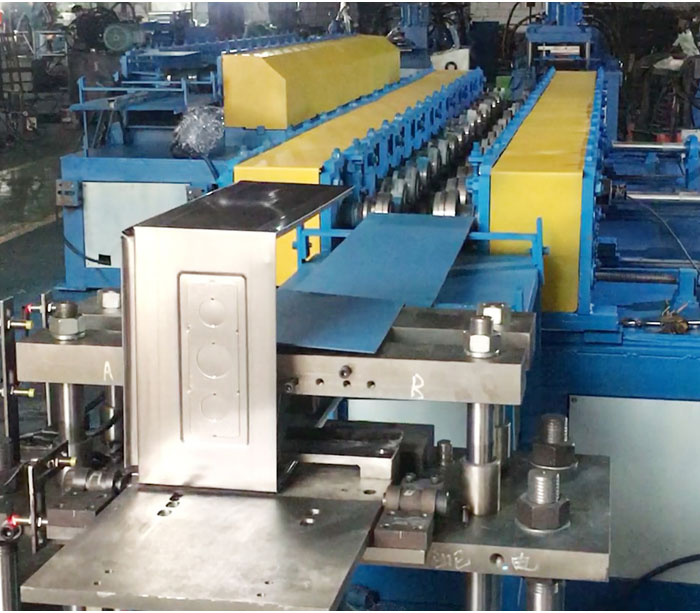

壁挂式配电箱卷成型机，适用于生产不同尺寸的配电箱

电气钢箱设备参数说明

a.电源:380V/50HZ/3PH，可根据用户国家定制。
湾装机容量：约31kW。
c.Forming速度:0-13m /想法。
D.Shearing方法：伺服前剪
e。驱动电机：退火电机4kW。
水平运动2.2千瓦。
液压冲切、液压张紧电机(2台)11KW+7.5KW。成型主机5.5KW。
伺服电机2千瓦
f.占地面积(约):长24m ×宽3m(主机规格7mX1.7m)
G生产线方向：从左到右（在面向设备的控制台上）。
h.设备颜色:(客户选择)
i. Superda钢箱设备设计，可满足12小时连续生产
j。操作环境
1:电源电压:380V±10% /三相四线制，频率:50HZ总功率:约31KW2:环境温度:0-40°C，相对湿度:60-95% RH
