电动开关箱卷成型机

壁挂式电柜外壳和开关盒投影仪解决方案

制造各种电气工业的超级机器设计外壳，机柜结构框架。高效率钢箱生产率。我们的选择包括服务器架，铝制挤出机箱，服务器外壳，控制台，碳钢盒，不锈钢外壳，开关盒，气候控制产品，室内室外金属盒，墙壁架，墙壁恢复的小电器盒以及各种范围兼容配件金属鞋面卷成型机。

电气外壳生产机械技术参数

物品		技术参数
材料	材料	冷轧带材，镀锌钢带
	厚度	1.0-1.5mm.（基于1.5毫米的设计，当t1mm效果时不良好到1.5mm）
	线圈内	Ф360-ф510.
过程	表格速度	0-13米/分钟
	长度	不限制
质量	长度精度	l≤1000mm.：±0.5㎜
	直的， 偏转	l≤1000mm.那弯曲不超过1mm;偏转不超过2mm
	形成规模	按设计

配电板卷成型机生产行过程

untoiler→矫直→伺服送料→液压装置→导向装置→卷成型机→弯曲装置

碳钢和不锈钢盒生产线技术解释

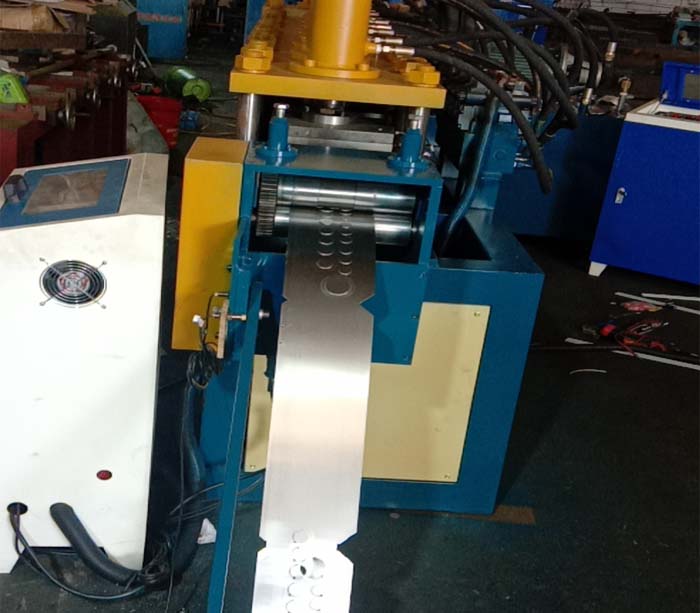

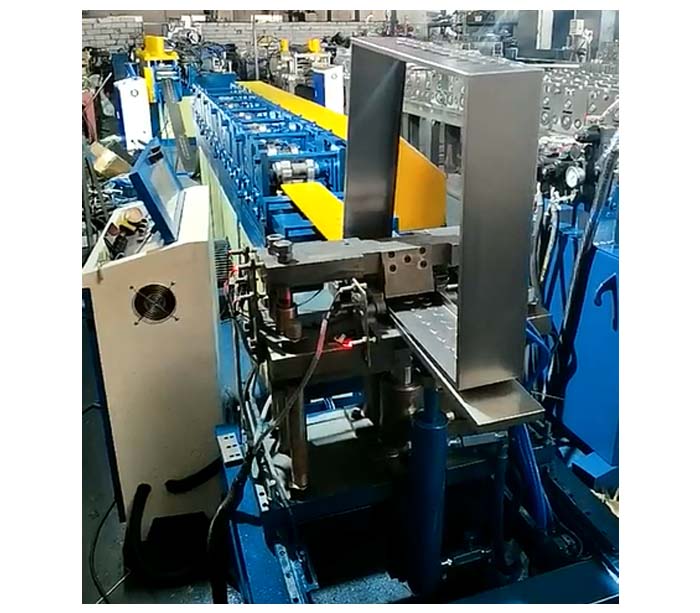

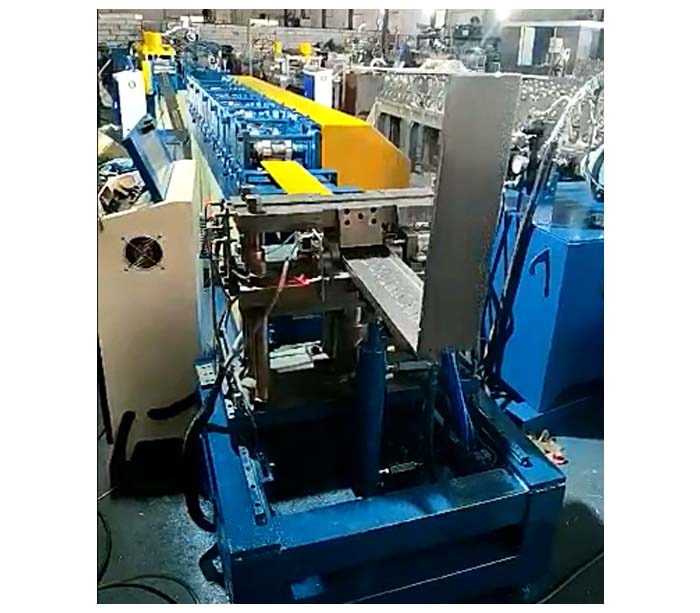

该生产线是配电箱生产的设备。要加工的条形线圈可以手动放置在untoiler上，然后校正并张紧。在平整之后，它进入液压预冲压和冲压槽，并通过引导装置送到成型机以形成。在成型辊和压力辊的摩擦阻尼作用下，在以0-13m的线性速度进入弯曲部件之后，根据需要切割和弯曲盒子，然后手动包装。该生产线每分钟产生2-3个围栏。生产箱数量速度根据不同的产品规格。

电箱生产线主要技术参数

1.配件品牌

不。	姓名	制造商
1	编码器	欧姆龙
2	触摸屏	Wienview.
3.	可编程控制器（PLC）	三菱
4.	低压断路器	ch
5.	交流接触器	ch
6.	逆变器	三菱
7.	液压电磁阀	顺鑫，台湾
8.	导轨	Hiwin台湾
9.	服务器系统	三菱

2.喂养规范

一种。适用材料：冷轧线圈，镀锌线圈

湾材料质量：国内GB标准

C。拉伸强度：ΔB≤780MPa（最大值）

d.屈服强度:δs≤510Mpa (Max)

e。材料厚度：1.0-1.5mm

f.材料宽度:200-450mm(最大)

g.钢卷内径:Φ360mm-Φ510mm

H。钢圈的外径：φ1250（最大限度。）

i.钢卷重量:3吨(最大)

3.格式化参数

一种。成型组合数：16套滚筒

湾主轴规格：Ø48mm40gr淬火和回火

c、辊筒材质:Gr12模具钢热处理

d、整体拱道:由25mm钢板精密加工而成，孔距误差小于0.1mm

e。底板厚度：20mm

4，形成能力

一种。线圈外径：φ1250mm（最大）

湾材料成形厚度：1.0-1.5mm

c.产品宽度160mm-400mm可调

5.形成单元的速度参数

a.线性速度0-13m / min

湾加速时间据30秒

6,成形精度

a.剪切长度公差:≤±0.5mm / m

b.宽度公差:≤±0.5mm

C。镰刀曲线：≤2mm/ m

天。毛刺：≤0.1mm（新的刀片切割普通碳钢板，合理清除）

e.高度公差:≤±0.5mm

以上公差以一级钢卷为基础，具有平坦和无边缘波。

7.其他设备参数

a.电源:380V / 50HZ / 3PH(可定制)

湾安装容量：约32kW

c.成型速度:0-13m / min

d.切割方式:成型后切割

e。驾驶电机：

矫直机电机2.2KW

液压冲压15kW，弯曲和切割5.5kW

形成主机7.5kW

伺服电机2千瓦

f、占地面积(约):长30米×宽3米

（卷成7mx1.5m）

G。生产线方向：从左到右

(从手术台上面对器械)。

H。设备颜色:(客户选择）

一世。单位设备设计可以满足12小时的连续生产

操作环境:j。

1：电源电压：380V±10％/三相四线，频率：50Hz总功率：约32KW

2：环境温度：0-40°C，相对湿度：60-95％RH。

配电箱生产线ev：

不。	机器名称	QTY.	评论
1	untoiler.	1
2	矫直机	1
3.	伺服送料器	1	2KW三菱马达
4.	伺服液压机		与模具
5.	指导设备	1
6.	成型机	1
7.	液压弯曲切割	1	与模具
8.	控制系统	2

质量保证

Superda担保银行钢外壳及壁挂式配电箱卷成型线根据客户要求图纸设计，机器是全新的。规格、性能符合图纸规定，操作平稳。

自动金属外壳辊成型机优势

1，高效生产线，一分钟可产生2-3℃

2，PLC控制系统，自动轻松掌握。

3，GCR15辊具有淬火过程，硬度达到HRC60-65℃。

4、采用Cr12切割刀片跟踪切割系统。

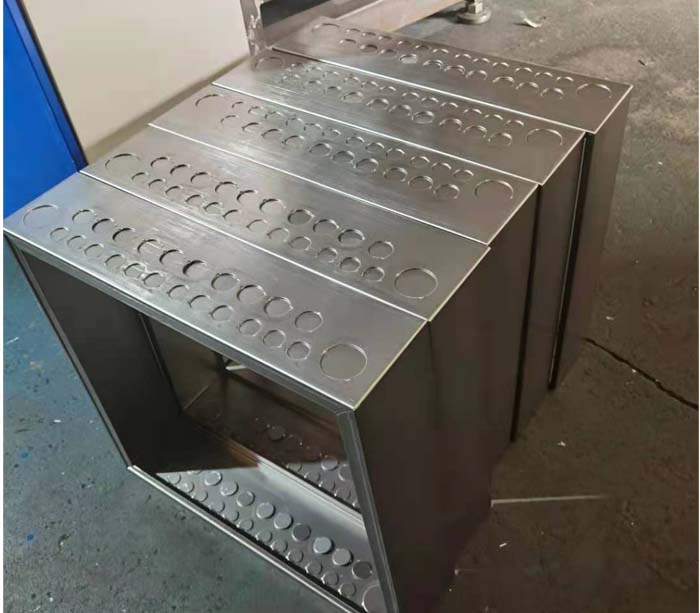

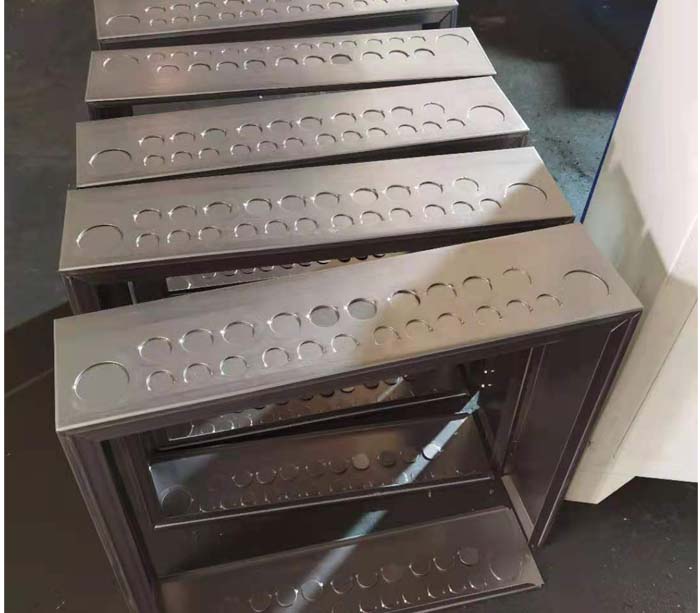

提供不同的电气搭接盒尺寸。
