荧光灯罩卷成型机

荧光灯罩卷成型机

全新设计的全自动金属荧光灯罩卷成型机，适用于荧光灯或LED灯

钢灯罩设计照片

灯罩生产线工艺流程

开卷机→导向装置→成卷机→剪切装置(含刀)→成品架

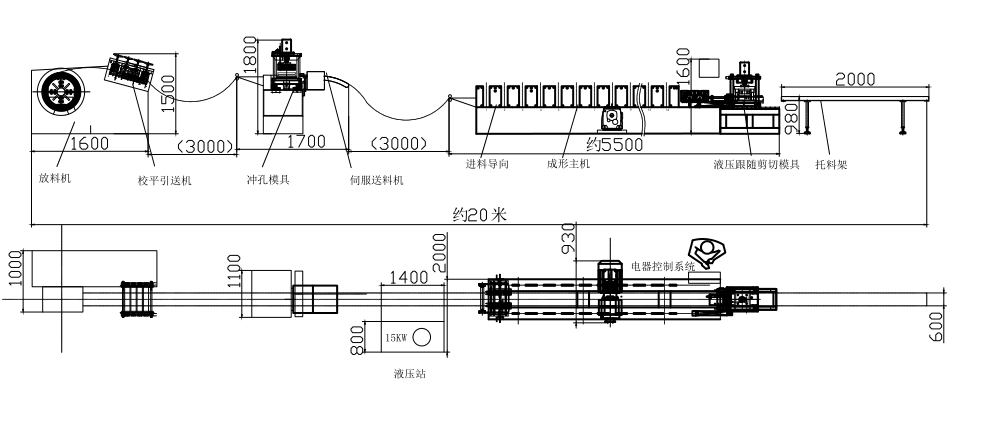

布局如下

机器列表

开卷机

1、手动扩容类型

2、参数

1)被动放电

2)卷重:< 2T

3)线圈内径:φ450mm-φ530mm

4)马克斯。Width.400mm

5)厚度.0.4 - 1.6毫米

引导设备

主要成型机

5.1成型辊:16个工位，并加搓辊，确保表面轮廓无划痕。

侧板:5.2 T。18mm ,A3 steel Heavy duty 。

5.3轧制速度:12-15米/分。

5.4辊材料：＃45，整体淬火，硬度HRC56-62℃。
5.5电机功率:5.5 kw。
5.6主要辊:￠75毫米,45 #。
5.7设备底座:45 # H型，采用钢板焊接。
5.8传动:链传动。
5.9安全:全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。而在链条和其他齿轮上容易导致工作人员受伤的传动部分盖上防护罩，确保工人的安全。

平收集架

电气控制系统
全线采用进口PLC控制，液晶触摸屏，人机界面。人们与PLC互动。操作人员设定程序自动运行(可编程控制)和控制过程监控，生产线操作人员控制和修改控制参数，并实时监控设备状态和参数及故障指示。工件长度数字设定，可调长度也可调。实时监控设备运行状态和故障指示。
操作有手动/自动两种方式。具有手动和自动切换功能:在手动模式下，可单机操作，维护方便;在自动模式下，进行全面生产运行，以启动;全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。

品牌机械主要部件:
PLC控制系统:西门子
逆变器:台湾石林
编码器:欧姆龙
触摸屏:西门子

部分部件为施耐德品牌设备。

设备建成灯罩生产线

不。	机器的名字	数量	备注
1	开卷机矫直机	1
3.	水力机械	1	与模具
4	引导设备	1
5	成形机	1
7	遵循剪切	1	包括刀
8	收集架	1
9	控制系统	1

灯罩成型机配件品牌

不。	的名字	制造商
1	电机和减速机	国内品牌
2	主键轴承	国内品牌
3.	逆变器	谢林
4	PLC系统	西门子
5	低压电气	施耐德
6	编码器	欧姆龙
7	触摸屏	西门子
8	液压系统	国内品牌

质量的保证

本公司保证灯罩滚成型线设计符合客户要求图纸，整机全新。规格及性能按图纸规定，操作顺畅。

机架金属遮阳生产设备优势

货架生产线用于生产轻型仓储货架，中型仓储货架，重型仓储货架。

2、PLC控制系统，自动、易操作。

3，优质辊具有淬火过程，硬度达到HRC58-62℃。

跟踪切割系统与Cr12切割刀片。

生产照明金属灯罩的设备。

新型设计机器解决方案滚动器，用于生产金属荧光灯灯具与欧洲CE认证。机器设计宽80-200mm，厚度为0.8-1.2mm。机器在安全运行方面非常优势，电路板用紧急停止按钮，易于处理紧急情况，确保设备和操作员安全。而在链条和其他齿轮上容易导致工作人员受伤的传动部分盖上防护罩，确保工人的安全。

钢制荧光灯罩卷成型机

技术参数

不。	项		参数	备注
1	材料	类型	冷轧带钢、镀锌板
		t(毫米)	0.8 - -1.2毫米
		材料强度	G300 MPA
2	形成速度(米/分钟)		12 - 15米	包括孔
3.	形成主电源（kW）		5.5千瓦	Fyr.
4	液压功率(千瓦)		15千瓦	Fyr.
5	总功率		20.5千瓦	Fyr.
6	电压		AC380V 50 hz 3阶段	定制的
