金属螺柱和轨道的干墙框架卷成型机

金属螺柱和轨道的干墙框架卷成型机

镀锌钢干墙框架辊成型机，用于金属螺柱和轨道，干墙轮廓槽辊成型机制造商中国。

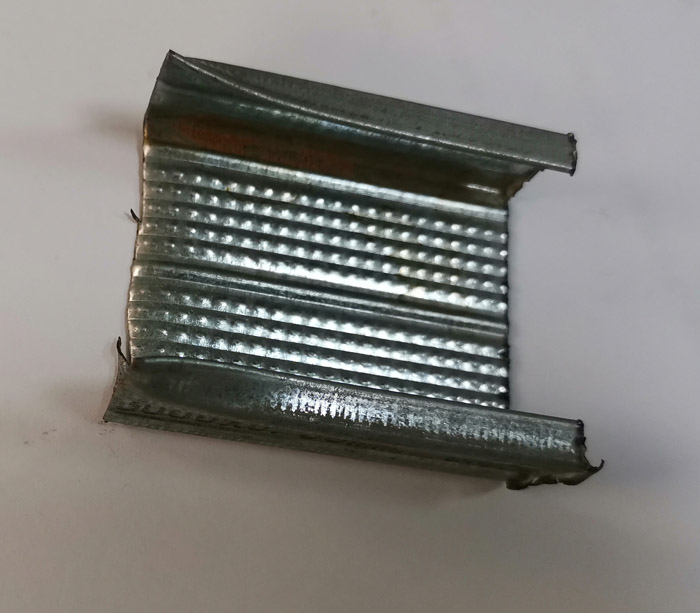

用于干墙框架的定制钢螺柱

干墙框架生产线工艺

Untoiler矫直器2在1→引导装置→卷成型机→剪切装置（包括刀具）→成品架

布局如下

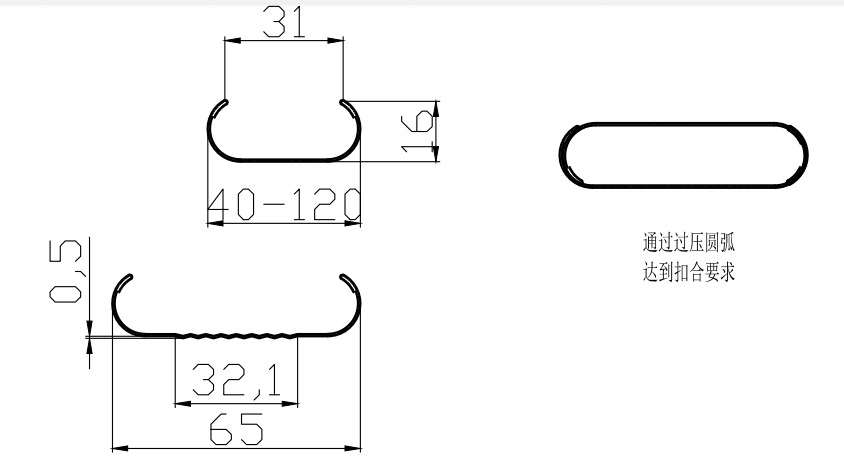

定制干墙轮廓绘图

段钢框架图

机器列表

2合1 untoiler矫直机

1，键入手动扩展

2，参数

1）被动排放

2）线圈重量：<2T

3）线圈内D.:φ450mm-φ530mm

4）最大。宽度为400mm.

5）厚度.0.4-1.6mm

6）矫直辊：7个PC

7）Power.1.5KW

伺服送料器

3.1最大。喂养宽度：400mm
3.2饲料加厚：0.4-1.6mm

3.3电机，1.3kW（Yaskawa）

指导设备

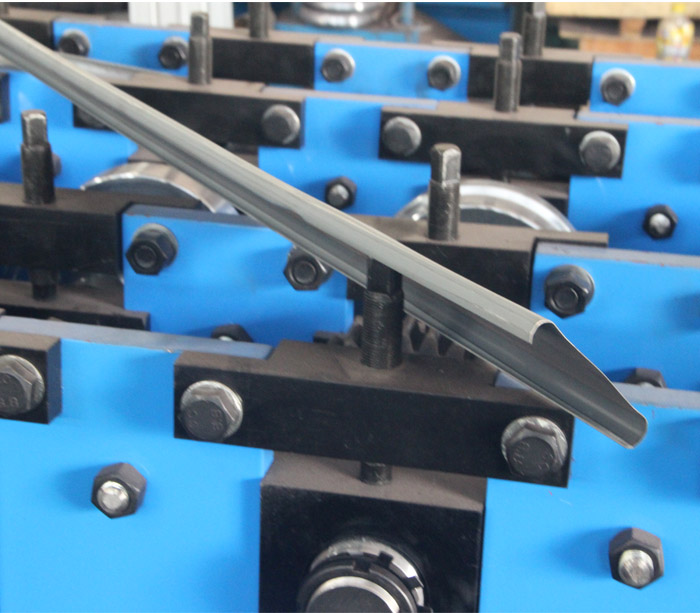

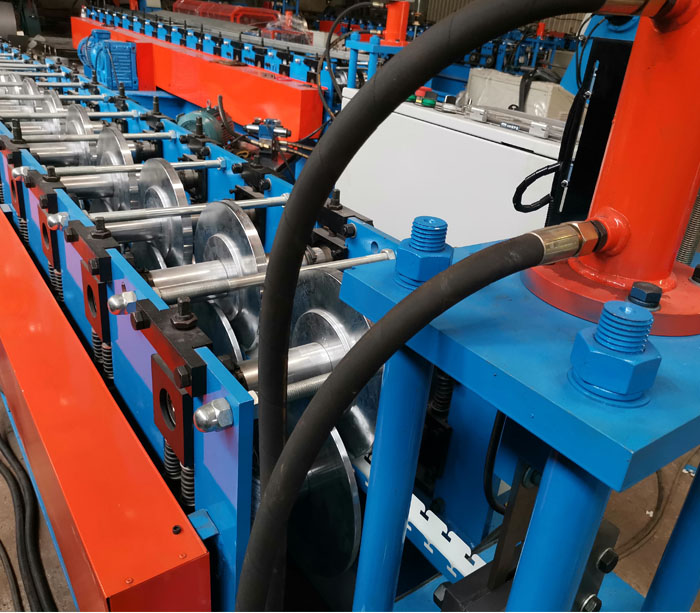

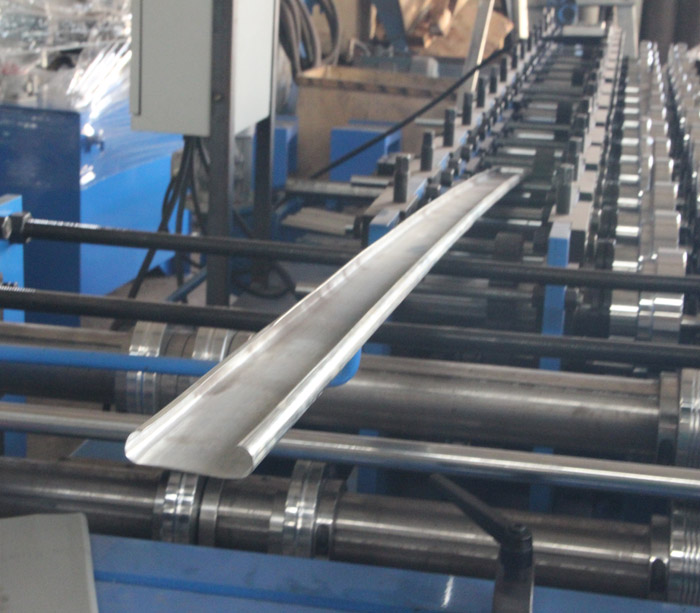

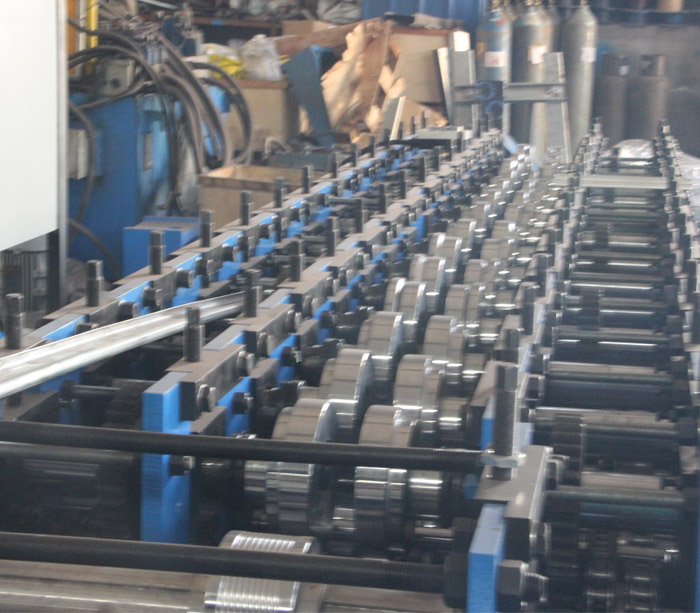

主成型机（用于带钢设计的面板宽65mm）

5.1成型辊：14个站，并添加摩擦，确保表面轮廓没有划痕。

5.2侧板：T.8mm，A3钢铁重型。

5.3滚动超速：2-8米/分钟。

5.4辊材料：＃45，整体淬火，硬度HRC56-62℃。
5.5电机功率：4kW。
5.6主滚筒：¢65mm，45＃。
5.7设备底座：400＃H型使用焊接钢板。
5.8传输：链条驱动器。
5.9安全性：通过紧急停止按钮，易于处理紧急情况，确保设备和操作员安全。链条中的其他齿轮和工作人员可以轻松导致伤害传输部分覆盖着保护盖，以确保工人的安全。

平面收集机架

电气控制系统
整行导入PLC控件，LCD触摸屏，人机界面。人们与PLC互动。操作员设置程序自动运行（可编程控制）和控制过程监控，生产线操作员控制和修改控制参数，并实时监控设备状态和参数和故障指示。工件长度数字设置，可调长度也可调。实时监控设备运行状态和故障指示。
操作手册/自动两种款式。采用手动和自动切换功能：在手动模式下，可以保持独立操作，易于维护;在自动模式下，进行全产量运行，以便开始;通过紧急停止按钮，易于处理紧急情况的董事会，确保设备和操作人员安全。

机械主要组成部分：
PLC控制系统：西门子
变频器：台湾石林
编码器：欧姆龙
触摸屏：西门子

一些组件是施耐德品牌设备。

设备已完成干式框架金属螺柱生产线

不。	机器名称	QTY.	评论
1	untoiler矫直器	1
2	伺服送料器	1
4.	指导设备	1
5.	成型机	1
7.	跟随剪切	1	包括刀
8.	收集机架	1
9.	控制系统	1

金属框架机配件品牌

不。	名称	制造商
1	电机和减速机	国内品牌
2	主钥匙轴承	国内品牌
3.	逆变器	谢林
4.	PLC系统	西门子
5.	低压电气	施耐德
6.	编码器	欧姆龙
7.	触摸屏	西门子
8.	液压系统	国内品牌

质量保证

Superda保证金属框架卷成型线设计按客户要求绘图，机器是全新的。规格和性能规定在绘图和操作中，具有良好的光滑。形成的金属框架可以用彼此金属部件固定良好。

钢框架成型机优势

1，钢框架生产线生产金属框架。

2，PLC控制系统，自动轻松掌握。

3，优质辊具有淬火过程，硬度达到HRC58-62℃。

4，跟踪CR12切割刀片切割系统。

项目YX16-65.

干墙钢框架是轻质钢框架。

钢架应用

钢制框架广泛使用建筑物。有骨架框架，垂直钢柱和水平梁。ADPOT支持楼层，屋顶和墙壁，这些建筑物是钢架的名称。

镀锌钢框架可卷为钢螺柱，用于住宅，商业和工业建筑项目的外部和隔断墙体的结构或非结构建筑材料。房间的尺寸是用水平轨道建立的，该水平轨道固定在地板和天花板上，以概述每个房间。定制钢框架螺柱和钢轨，钢筋带钢筋。

用于生产不同尺寸金属框架的金属钢螺柱和轨道卷成型机

技术参数

不。	物品		范围	评论
1	材料	类型	冷轧带钢钢，镀锌板
		T.（mm）	0.4-0.7mm.
		屈服强度	G245MPA
2	形成产品宽度		65mm.
3.	成型速度（m / min）		10-15M
4.	形成主电源（kW）		4 kW.	Fyr.
5.	液压动力（kW）		4 kW.	Fyr.
7.	电压		AC380V，50Hz，3P	宵
