高速公路护栏辊成型机

高速公路护栏辊成型机

高速公路护栏成型机工艺流程通过

开卷机→矫直机→给料机→导向装置→矫直机→液压机破口装置→卷成型机→液压冲床→剪切装置(含刀)→成品机架

护栏卷成型机参数

使用	公路护卫舰生产
钢材	冷轧带钢，镀锌板
材料厚度	2.0 - -3.0毫米
屈服强度	q250 - 300 mpa
形成产品宽度	260 / 380mm.
成型速度	8-12m /分钟
形成邮件功率(KW)	18.5千瓦* 2 pc
液压功率(千瓦)	30千瓦
电压	可定制的

高速公路护栏障碍形成零件

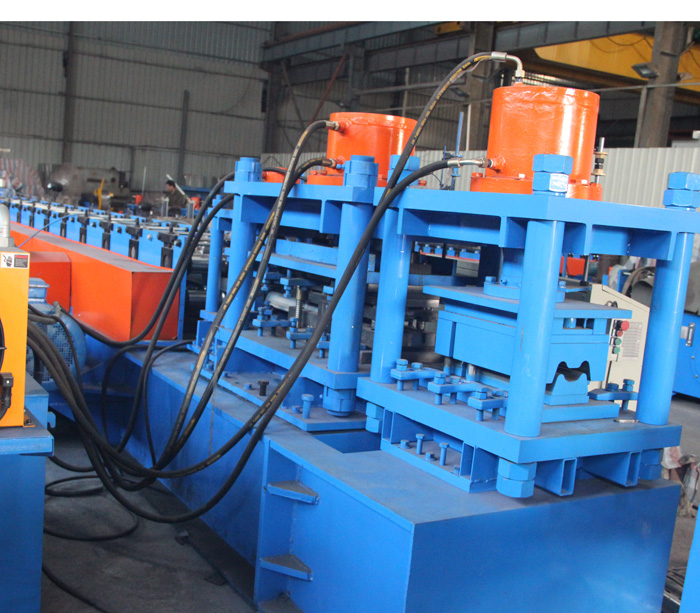

护栏生产线液压冲孔系统

功能:液压冲孔破口(模具1套)

结构:设定长度，自动测量长度，自动定位达到设定距离停止动作，液压缸驱动冲模，冲压自动停机。

液压系统工作压力:16MPa

液压站:30KW(液压冲孔/剪切使用同一站)

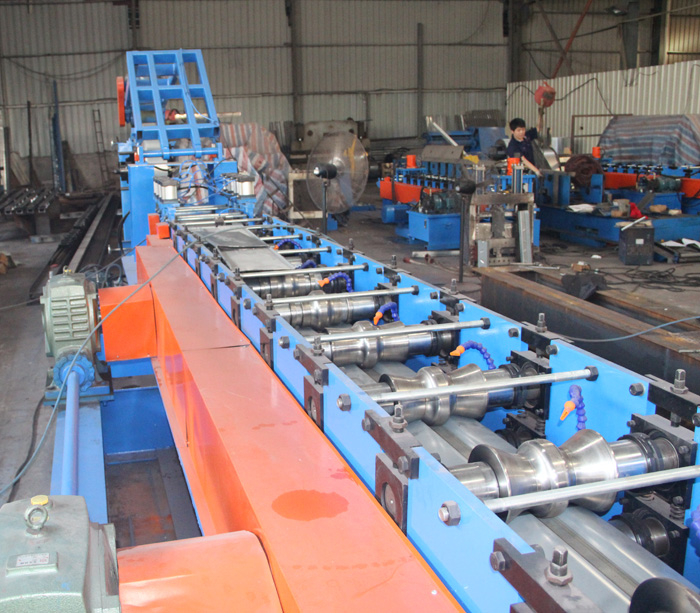

主要成型机(面板宽度260/380mm)

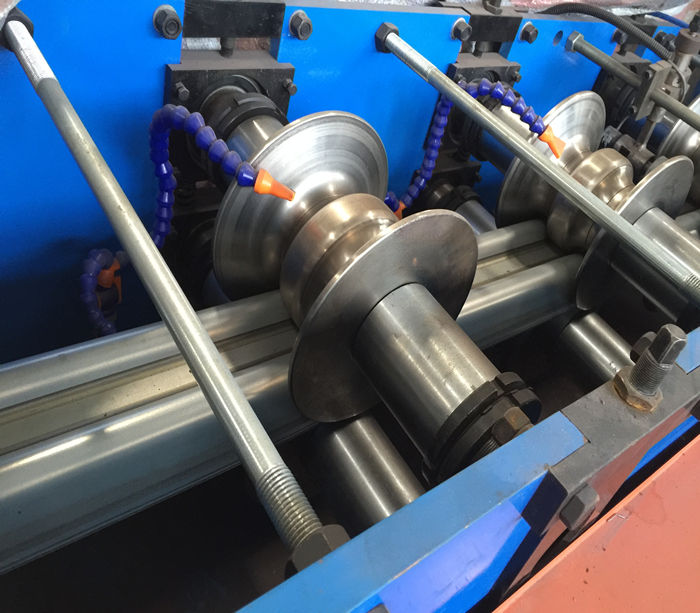

成型辊:26个工位，并加橡皮辊，确保表面轮廓无划痕。

网关面板:T。50mm steel, Heavy duty 。

滚动速度:8-12米/分钟。

滚筒材料：GCR15，总淬火，硬度HRC56-62℃。

电机功率：18.5kW * 2PCS。

主滚筒：¢95mm，45＃。

设备底座:45 # H型采用焊接钢板。

传输:齿轮箱驱动。

安全:全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。而其他齿轮在链条上和工作人员很容易造成伤害，传动部分盖上防护罩，确保工人的安全。

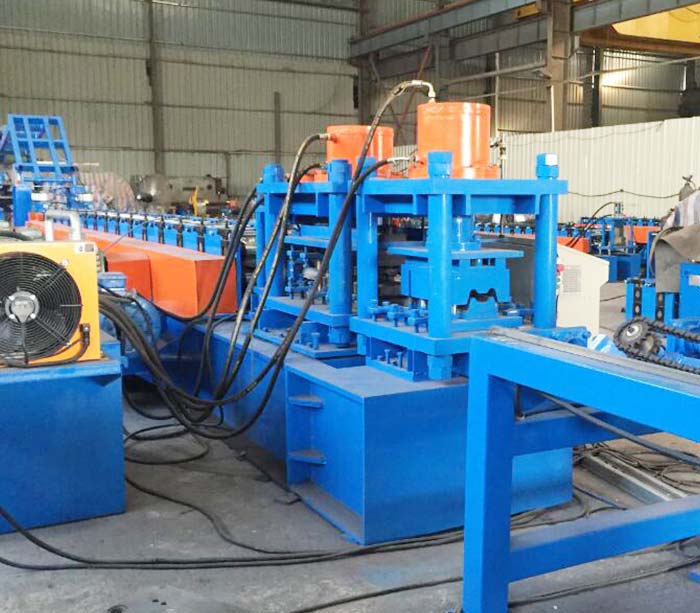

液压冲床/跟随剪切

液压冲孔机

遵循剪切（剪切风格）：液压切割（无消隐），机器不停可切割产品。

刀材:Cr12，淬火硬度可达HRC56-58度。

护栏设备电气控制系统

全线采用进口PLC控制，液晶触摸屏，人机界面。人们与PLC交互。操作员设定程序自动运行(可编程控制)并控制过程监控，生产线操作员控制和修改控制参数，并实时监控设备状态和参数及故障指示。工件长度数字设定，可调长度也可调。设备运行状态实时监控及故障指示。

操作有手动/自动两种方式。具有手动和自动切换功能:在手动模式下，可单机操作，维护方便;在自动模式下，进行全线生产运行，以开机;全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。

品牌accessorries

不。	的名字	制造商
1	电机和减速机	国内品牌
2	主键轴承	国内品牌
3.	逆变器	谢林
4	PLC系统	西门子
5	低压电气	施耐德
6	编码器	欧姆龙
7	触摸屏	西门子
8	液压系统	国内品牌

护栏生产线竣工包括设备

不．	机器的名字	数量	备注

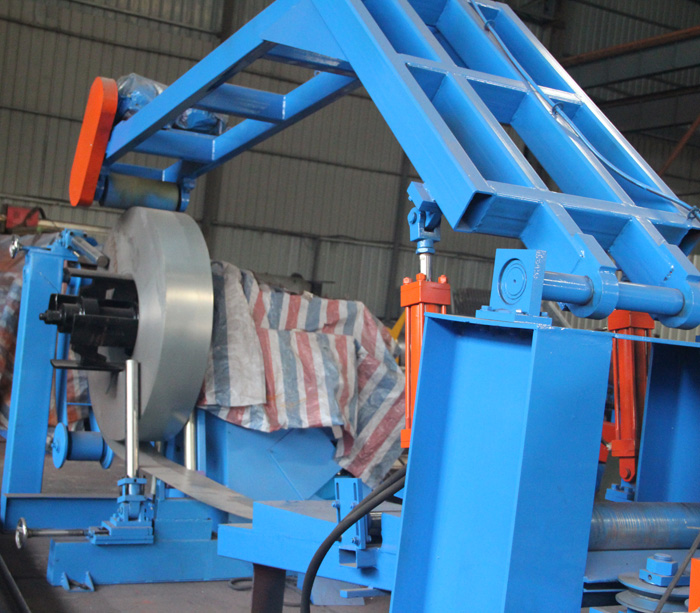

1	开卷机	1
2	水力机械	1	W伊斯赛
3.	引导设备	1
4	成型机	1
5	水力机械	1	W伊斯赛
6	遵循剪切	1	包括刀
7	收集架	1
8	控制系统	1

高速公路护栏滚成型机的优势

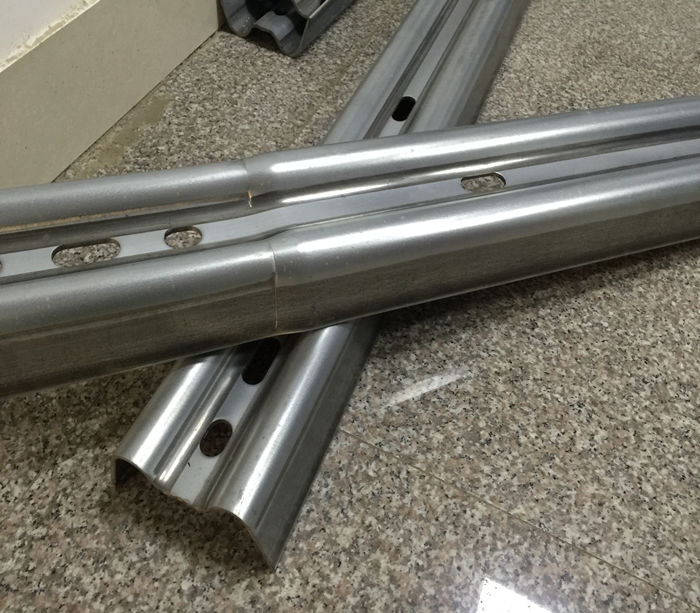

1、高速公路护栏生产线用于生产w梁护栏、3波护栏、护栏板。

2、PLC控制系统，自动操作方便。

3，GCR15辊具有淬火过程，硬度达到HRC60-65℃。

4、采用Cr12切割刀片跟踪切割系统。

质量的保证

Superda保证高速公路护栏辊成型线按照客户要求图纸设计，机器是全新的。规格、性能符合图纸规定，操作平稳。

公路护栏辊成型机

高速公路、大型停车场、风景名胜区、高速公路、省道、乡村道路护栏设计。

根据表面处理，它分为两种类型：热浸镀锌波护栏和镀锌喷雾。

根据设定位置，它可以分为路边护栏和带护栏的中央分隔线。

根据防碰撞水平，它可以分为水平和S水平。S级护栏是一种加强型，适用于在道路施工上特别危险的道路段。A类用于特殊道路。常用的路边波梁护栏可根据防碰撞水平分为五个级别：B，A，SB，SA和SS。

公路护栏机主要技术参数:

1.原材料要求:冷轧或热轧钢，镀锌钢

2.材料厚度:2 - 3毫米

3.Whole line working speed:12m/min

我们采用悬臂式机器结构

5.20形成站

6.电机功率:2x18.5kw西门子品牌

7.材料马克斯。厚度:2 - 3毫米

8.轴的直径:75mm

9.轧辊材质:GCr15，淬火处理:HRC58-62°

10.轴的材料：40cr热处理

11.驱动系统：链条驱动
