滚珠轴承抽屉跑步机

滚珠轴承抽屉赛跑者卷成型机中国制造商

如何制作完整的Set抽屉跑步者？

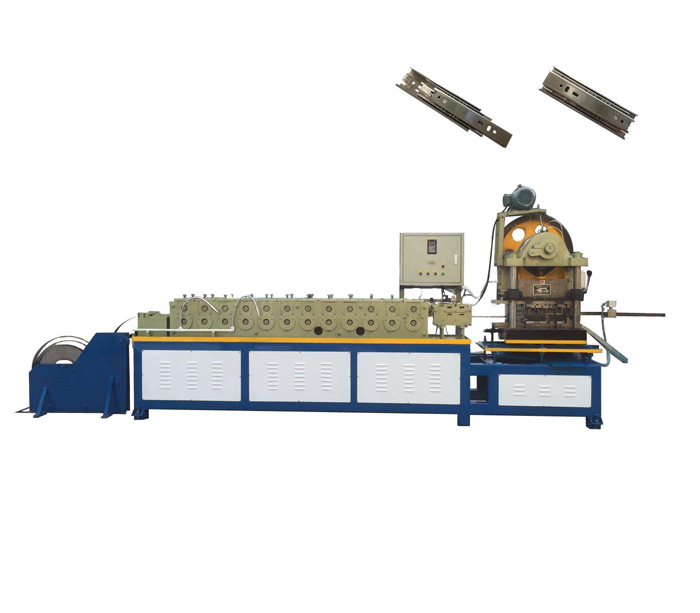

抽屉滑辊成型机

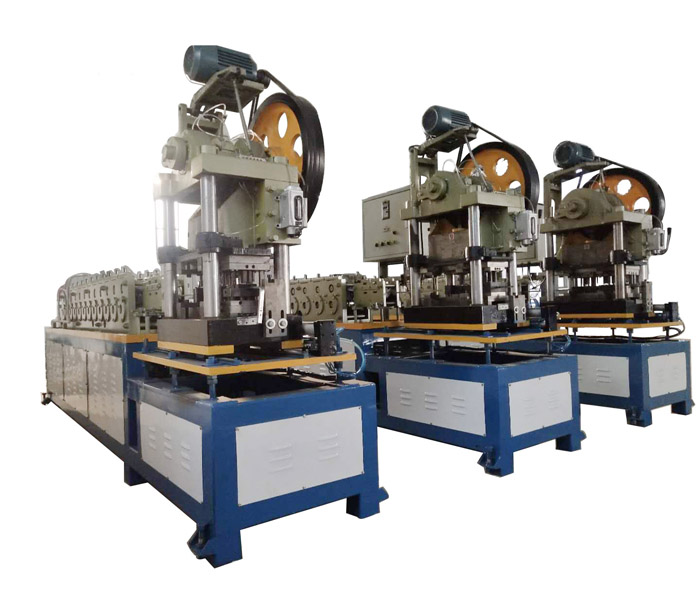

有3个套装辊式成型机，用于制作抽屉滑动。

外轨辊成型机

中轨辊成型机

内轨辊成型机

技术参数
模型		SP-3512.
产品名称		滑轨卷成型机
功能		形成抽屉滑动轮廓
驾驶		链
滚筒座椅		A3钢
滚筒站		突出辊形成16站，中部和内轨14站。
形成滚筒		＃45，热处理后的CNC加工
成型机的电动机		7.5 kW.
线速度		8--13米/分钟
材料厚度		0.8--1.4mm.
液压站的电机功率		7.5kw.
PLC /触摸屏		松下

抽屉跑步者制造机械技术。

1，主发动机框架采用100mm * 80mm * 3mm矩形管，厚度25mm A3碳钢板全焊，然后通过龙门铣床铣床台。

2，主发动机墙板的厚度为40mm，墙板轴承孔位置和滑块槽采用线性切割集成加工面水厂。
3，滚轮材料：采用CR12MOV优质模钢
4，热处理：轧制车轮达到两次真空热处理，达到HRC = 60-62℃
5，滚轮加工：滚轮真空热处理，采用SolidWorks / MasterCAM综合技术，CNC车床精密加工，确保辊的加工精度在±0.02mm以内。
6，主发动机滚轮内部孔精确研磨，加工精度在±0.02mm内
主发动机轴的外部58精确研磨，加工精度在±0.02mm以内
7，传输部分
发动机使用5.5KW电机（电压标准：380V / 50Hz / 3PH）一组，装备350减速齿轮一组，驱动1.5“12齿主链驱动。
主发动机采用6分和12个链轮驱动。
该机采用哈尔滨6309轴承。
8.关闭

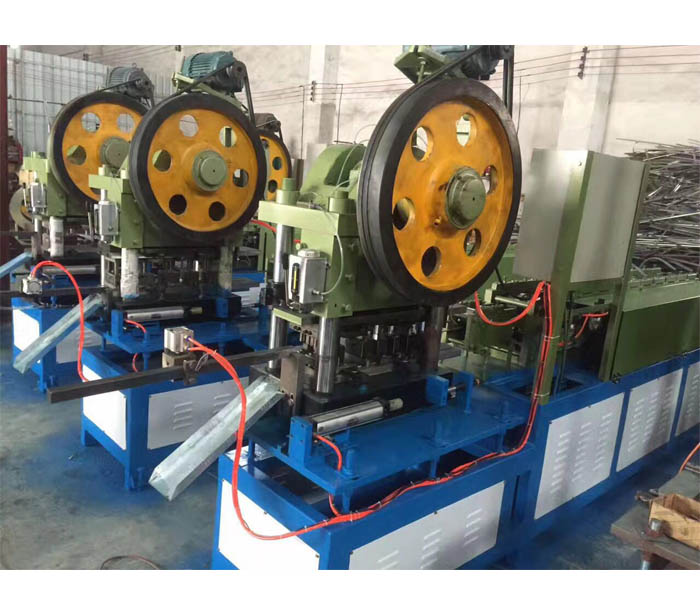

切割截面由外部导轨3.0kW 30ton四柱压机，中间导轨2.2kw 18ton四柱压机，内部导轨18吨四柱压机。
切割模具材料：采用CR12MOV模具钢，热处理，磨床，线性切割饰面加工
切割模具处理：HRC60-62℃的热处理硬度后
9.电子控制
电箱是PLC人工智能控制电动盒，需要配置伺服电机。（普通电机不需要PLC）
电动盒配有彩色触摸屏，编码器和伺服电机。（普通电机不需要触摸屏和编码器）
10.总电消耗约为15kW。
11.产品保障期，安装和调试后一年内，卷轮正常磨损为半年，主要发动机和变频器保证为一年，打孔电机和打孔均由制造商保证半年半年。有继电器，接近开关和模具无法保证，但我们的工厂可以配备一些模具磨损部件。

12，轧机长度宽度高度为：4500 x 780 x1600。材料架+轧机+对准部分+液压机冲床。覆盖面积为7米×1米×1.5米。

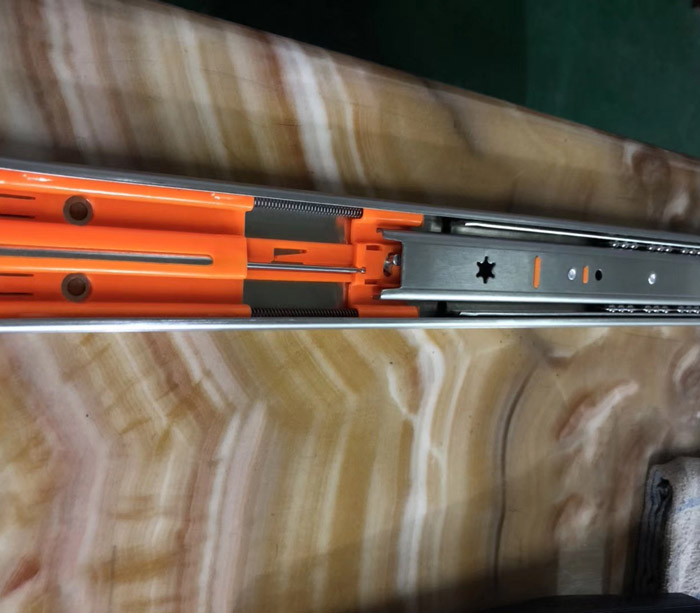

形成的外形看起来后钢抽屉滑梯

抽屉制作抽屉/机柜导轨的抽屉赛跑者。

1，高科技，操作简单，耐用成型线

2，可调使长度设置。

3，PLC CONTROLOL系统

全线技术过程：材料架----主要卷成形----切断----收集材料

主成型框架使用100mm * 80mm * 3mm矩形管，T. 25mm A3碳钢板全焊接，并通过龙门铣床铣床铣床。

成型墙板采用40mm厚度面板。

SP-3512.

滑轨制造机用于制作伸缩频道

滑轨，也是导轨和伸缩通道的名称，固定在家具的机柜上，以及家具的抽屉或橱柜面板连接到可移动的硬件连接部件。滑轨适用于家具的抽屉连接，如橱柜，浴室柜，家具，公文包和其他木制和钢抽屉。

滑轨制造机

PLC控制成型线和自动装配线

描述	35毫米滑轨
编号。	SP-3512.
材料	不锈钢，冷轧钢
完成过程	镀锌，电镀黑色
厚度	0.8-1.2毫米
应用	厨柜，抽屉，书桌
类型	3折滑轨
