尺寸可调铜檩条滚压成型机

C檩条，Z檩条，U檩条，欧米茄，西格玛檩条，帽型材通道4在1辊成形机

钢槽钢辊广泛应用于建筑、电器、家具、物流、超市……

1、檩条机技术参数

不。	项		参数
1	材料	类型	冷轧带钢、镀锌板
		t(毫米)	0.8-1.5毫米
		屈服强度(Mpa)	Q235
2	成形产品宽度		50 - 300 mm
3.	形成速度(米/分钟)		5-8m
4	成形主功率（KW）		11千瓦* 2 pc
5	液压功率(千瓦)		18.5千瓦
6	电压		交流380V, 50赫兹,3 p

定制鞋头生产线工艺

2合1开卷机矫直→伺服给料机→冲床→导向装置→卷成型机→剪切装置(含刀)→成品架

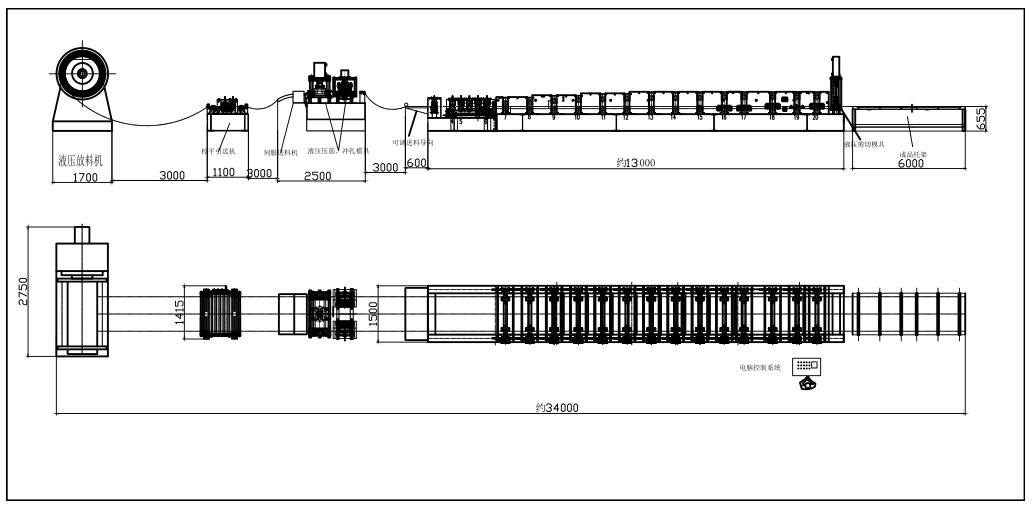

布局如下

Superda cz檩条辊式成形机清单

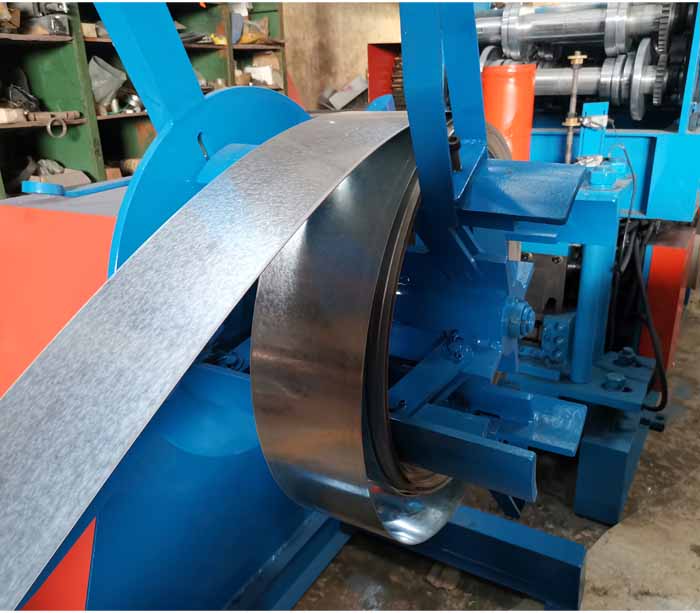

1),开卷机

3吨被动开卷机

钢卷内径:350 - 450mm

钢卷最大负荷:3吨，

张紧方法:手动张紧

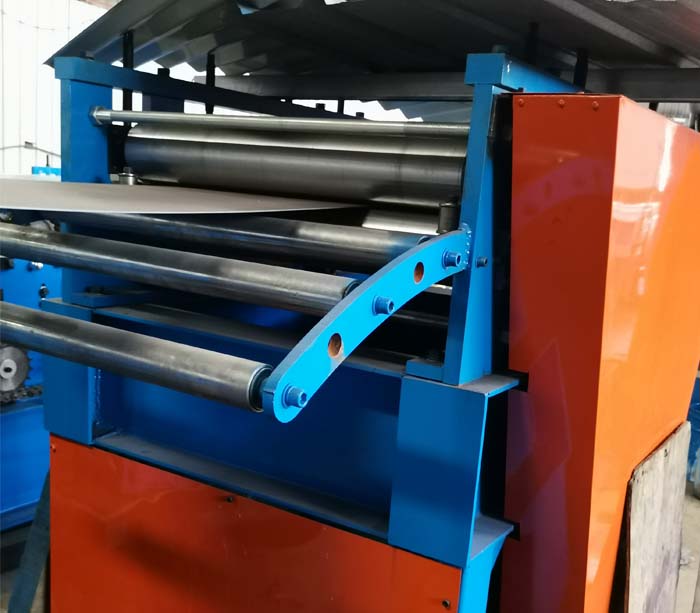

2)、矫正机

调平设备:七辊调平电机功率:3KW

厚度调整方法:螺杆调整和扁轴直径:40mm

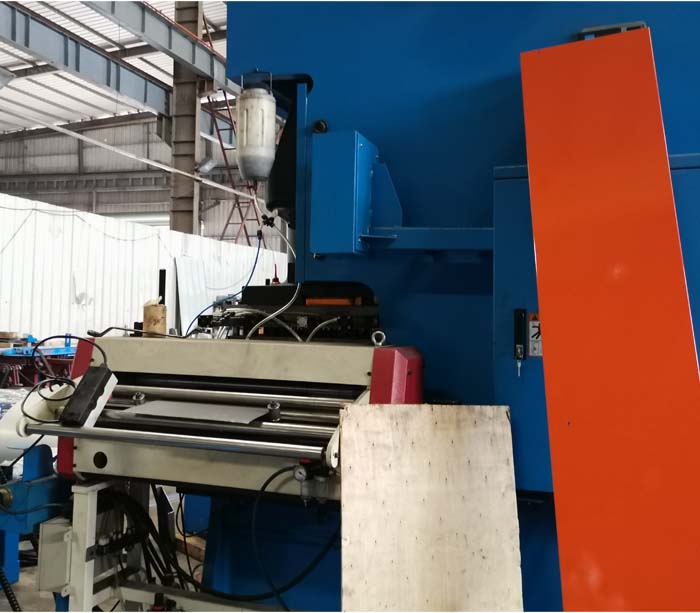

3） 、自动送料系统

自动送料系统电机功率：约2KW

4.液压机

液压冲床：液压冲床

液压站功率:7.5KW

气缸数量:1套

模具数量：1套

冲孔销材质:GCr12mov

限制:光感

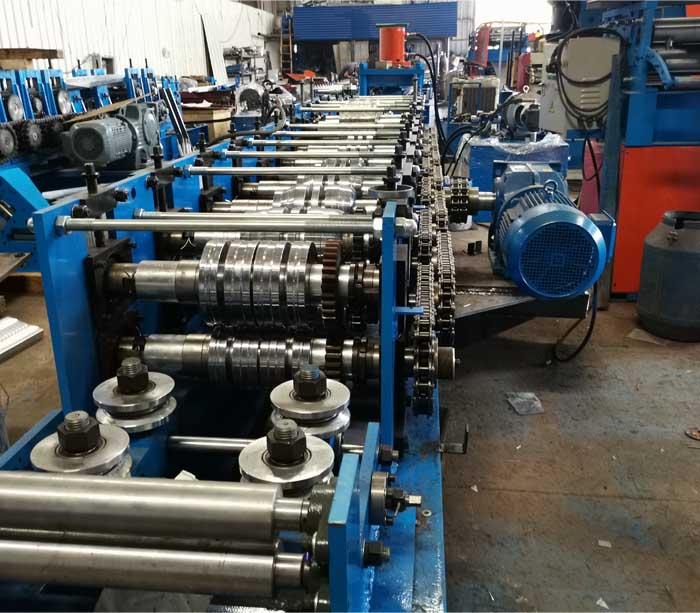

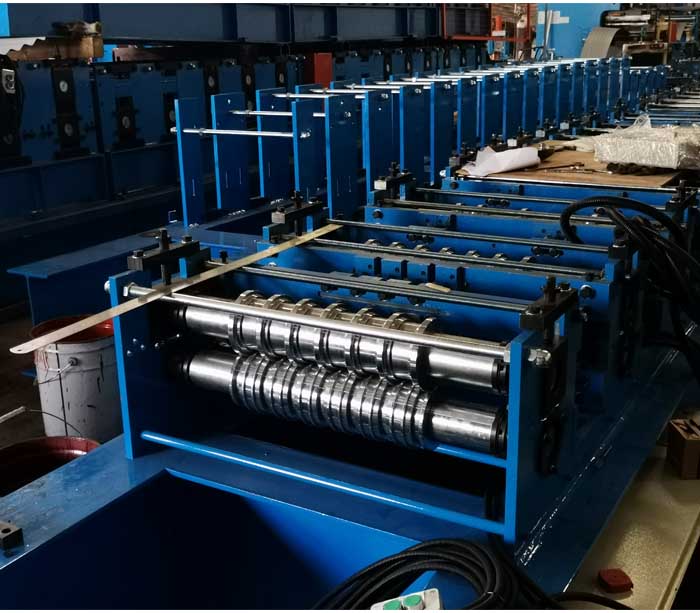

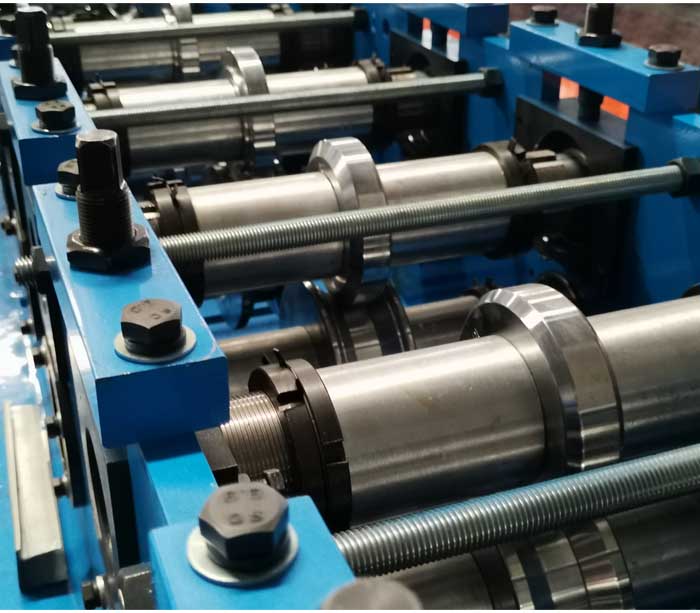

5、辊弯成型系统参数

底座由方管焊接而成

辊筒工位数量:20个工位

滚轴直径:65mm

滚轴材料45#

辊筒材质:GCr15精车削加工带淬火

两台11 KW电机

成形机结构:墙板结构

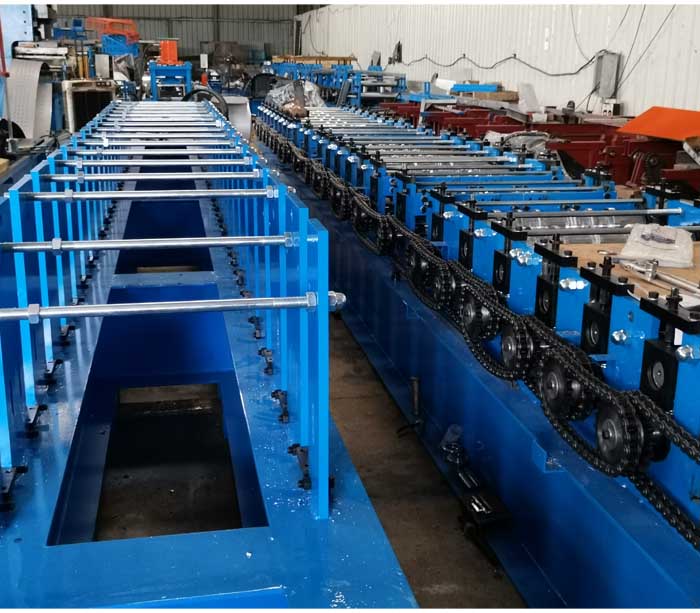

传动方式:工业传动链条

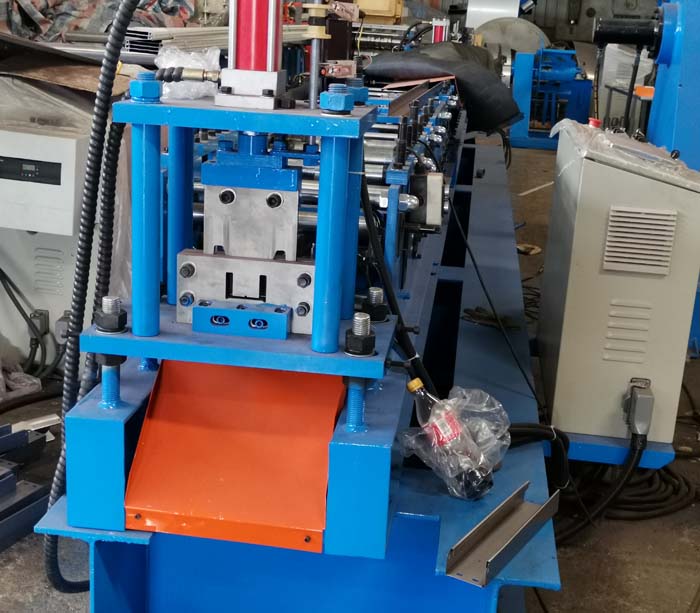

6,切断

切割方法:将飞锯切断后用水冷却

7、电子控制系统

速度控制:逆变器

PLC采用松下品牌

编码器采用欧姆龙品牌

触摸屏采用中国品牌触摸屏

控制系统自带电源保护、过载保护、短路保护，以及自带急停按钮。(发生事故时按下此按钮，设备停止运行。)

平收集架

电气控制系统

全线采用进口PLC控制，液晶触摸屏，人机界面。人们与PLC互动。操作人员设定程序自动运行(可编程控制)和控制过程监控，生产线操作人员控制和修改控制参数，并实时监控设备状态和参数及故障指示。工件长度数字设定，可调长度也可调。实时监控设备运行状态和故障指示。
操作有手动/自动两种方式。具有手动和自动切换功能:在手动模式下，可单机操作，维护方便;在自动模式下，进行全面生产运行，以启动;全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。

品牌机械主要部件:
PLC控制系统:西门子
逆变器:台湾石林
编码器:欧姆龙
触摸屏:西门子
部分部件为施耐德品牌设备。

设备完成了CU尺寸可变辊成型机生产线

不。	机器的名字	数量	备注
1	开卷机矫直机	1
2	伺服送料器	1
3.	水力机械/打卡机	1	与模具
4	引导设备	1
5	成形机	1
6	遵循剪切	1	包括刀
7	收集架	1
8	控制系统	1

CU西格玛型材成型机配件品牌

不。	的名字	制造商
1	电机和减速机	国内品牌
2	主键轴承	国内品牌
3.	逆变器	希林
4	PLC系统	西门子
5	低压电气	施耐德
6	编码器	欧姆龙
7	触摸屏	西门子
8	液压系统	国内品牌
