镀锌瓦楞纸板扣板屋顶板卷成型机

优质屋面墙镀锌波纹扣板扣屋面板卷成型机

波形板扣板型材成型机的技术细节

1、技术参数

不。	项		参数	备注
1	材料	类型	冷轧带钢、镀锌板
		t(毫米)	0.8 - -1.2毫米
		屈服强度(Mpa)	Q235
2	形成产品宽度		350毫米
3.	形成速度(米/分钟)		8-25m	包括孔
4	(千瓦)		7.5千瓦	马其顿
5	液压功率(千瓦)		4千瓦	马其顿
6	收集架		6米	马其顿
7	电压		AC380V, 50赫兹,3 p	定制的

屋面扣板瓦楞机加工

开卷机→导向装置→成卷机→剪切装置(含刀)→成品机架

镀锌板波纹屋面板滚压成型机布局如下

滚压机表

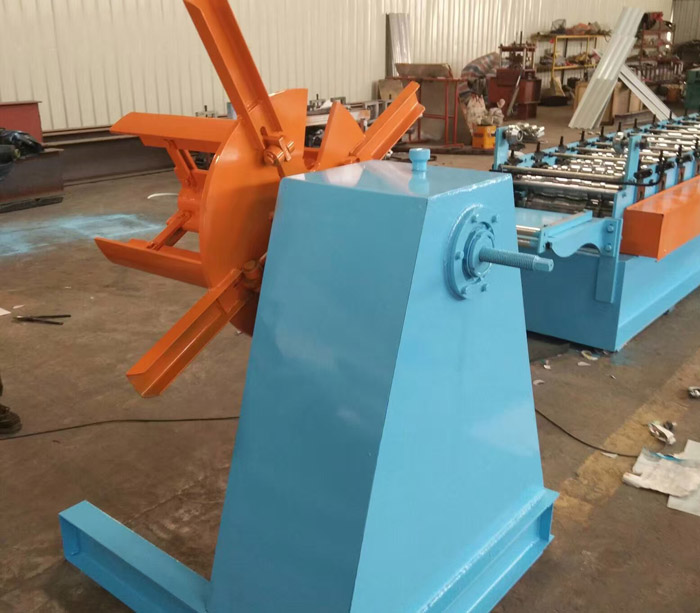

开卷机

1、手动型扩张

2、参数

1)被动放电

2)线圈重量:< 5T

3)线圈内部D.:φ450mm-φ530mm

4)马克斯。Width.1300mm

5)厚度.0.4 - 1.8毫米

引导设备

扣板成型线主辊系统参数

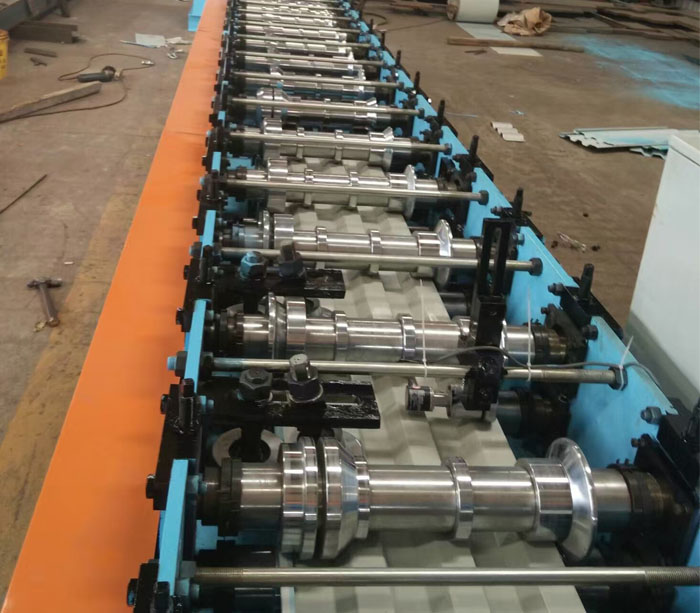

3.1成型辊:12个工位，并加橡皮辊，确保表面轮廓无划痕。

侧板:3.2 T。3.0mm ,A3 steel Heavy duty 。

3.3滚动速度:8- 25m /min。

3.4辊筒材质:45号钢，整体淬火，硬度HRC56-62℃。
3.5电机功率:7.5KW。
3.6主要辊:￠90毫米,45 #。
3.7设备底座:45 # H型焊接钢板。
3.8传动方式:链传动。
3.9安全性:全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。而其他齿轮在链条上和工作人员很容易造成伤害，传动部分盖上防护罩，确保工人的安全。

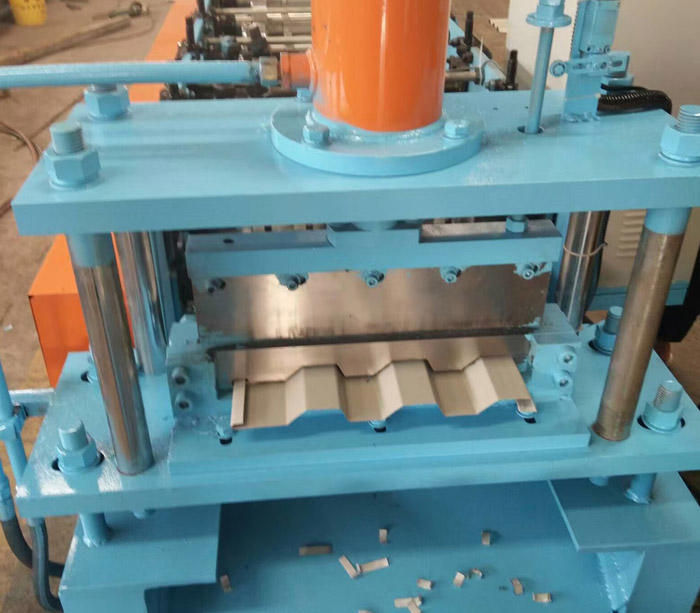

切割波浪板的液压剪切机

收集架

收集机架可以做自动平机架或手动机架

下图是自动收集ra

电气控制系统

全线采用进口PLC控制，液晶触摸屏，人机界面。人们与PLC交互。操作员设定程序自动运行(可编程控制)并控制过程监控，生产线操作员控制和修改控制参数，并实时监控设备状态和参数及故障指示。工件长度数字设定，可调长度也可调。设备运行状态实时监控及故障指示。
操作有手动/自动两种方式。具有手动和自动切换功能:在手动模式下，可单机操作，维护方便;在自动模式下，进行全线生产运行，以开机;全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。

机械主要零部件品牌

PLC控制系统:西门子
逆变器:台湾石林
编码器:欧姆龙
触摸屏:西门子
一些元件是施耐德品牌的器件。

设备完成了镀锌波纹板屋面板生产线

不。	机器的名字	数量	备注
1	开卷机矫直机	1
2	引导设备	1
3.	成形机	1
4	遵循剪切	1	包括刀
5	收集架	1
6	控制系统	1

瓦楞机配件品牌

不。	的名字	制造商
1	电机和减速机	国内品牌
2	主键轴承	国内品牌
3.	逆变器	石林
4	PLC系统	西门子
5	低压电气	施耐德
6	编码器	欧姆龙
7	触摸屏	西门子
8	液压系统	国内品牌

质量的保证

Superda保证钢波纹扣板和扣板成型机根据客户要求图纸设计，机器是全新的。规格、性能符合图纸规定，操作平稳。

波形波板的优点

1、耐腐蚀、耐老化，使用寿命>25年

材料本身具有很强的耐腐蚀性，甚至没有直接的化学反应。因此，它更适合于特殊环境，如海滩和化工厂。

2、消声器和隔热性能特别突出

瓦楞钢板结合目前户外广告喷墨招牌，由于老化快(褪色)，易损坏(不耐风)，安装复杂等缺点，铝塑板装饰，亚克力广告牌由于成本高，制作时间长，变形不被大多数客户应用。该镀锌钢产品安装快捷方便，只需将专用龙骨固定在广告牌框上，然后将其扣入波纹板即可。

扣板色彩丰富，造型独特，可装饰各种风格的建筑。

扣板形状和尺寸均可定制。

各种波形板拉丝均可通过辊压成型线进行

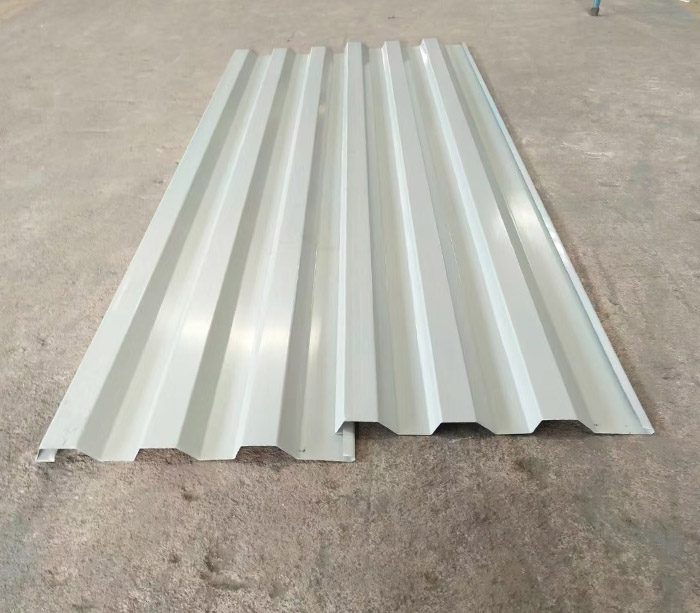

350毫米扣板瓦楞瓦面板照片
