配电箱卷成型机

配电箱卷成型机生产线

用于生产配电箱的滚压成型机，包括配电板成型机、面板箱折弯机。

配电箱面板金属成型机

1、技术参数(单品:YX20-150/200/250/300/350)。

不。	项		参数	备注
1	材料	类型	冷轧带钢、镀锌板
		t(毫米)	0.8 - -1.2毫米
		屈服强度(Mpa)	Q235
2	形成产品宽度		150200250300350毫米
3.	形成速度(米/分钟)		2-8m	包括孔
4	成型主功率(KW)		7.5千瓦	马其顿
5	液压功率(千瓦)		18.5千瓦	马其顿
6	弯曲功率(千瓦)		3千瓦	马其顿
7	电压		AC380V, 50赫兹,3 p

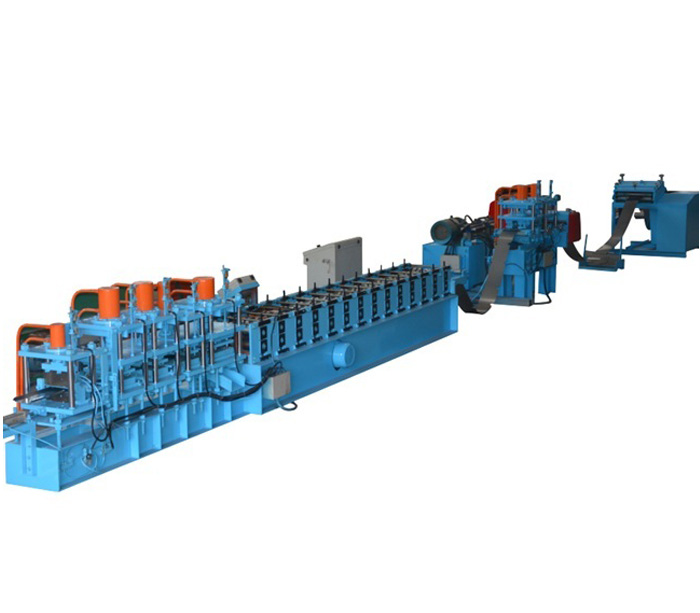

配电箱生产线工艺

(A) 2中1开卷机矫直→伺服给料机→液压机破口装置→导向装置→滚压成型机→液压冲床→剪切装置(含刀)→成品机架

(B)带工具的折弯机

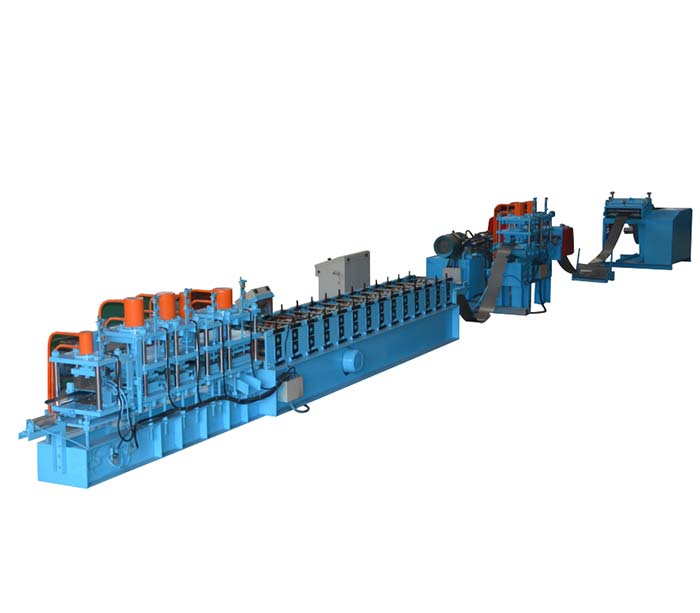

布局如下

配电箱图

截面配电箱面板图

机器列表

2合一开卷矫直机

1、类型为手动扩容

2、参数

1)被动放电

2)线圈重量:< 2T

3)线圈内部D.:φ450mm-φ530mm

4)马克斯。Width.400mm

5)厚度.0.4 - 1.6毫米

6)矫直辊:7个

7) Power.1.5kw

伺服送料器
3.1马克斯。喂养宽度:400毫米

3.2进料厚度:0.4-1.6mm

3.3电机，1.3KW(安川)

液压冲孔系统

3.1功能:液压冲孔破口(模具1套)
3.2结构:设定长度，自动测量长度，自动定位达到设定距离停止动作，液压缸驱动冲模，冲压自动停机。
3.3液压系统工作压力:16MPa
3.4液压站:18.5KW(液压冲孔/剪切使用同一站)

引导设备

主要成型机(面板宽度150,200,250,300,350mm)

5.1成型辊:20个工位，并加橡皮辊，确保表面轮廓无划伤。

侧板:5.2 T。18mm ,A3 steel Heavy duty 。

5.3滚动速度:2-8米/分钟。

5.4轧辊材质:GCr15，整体淬火，硬度HRC56-62℃。
5.5电机功率:7.5KW。
5.6主要辊:￠75毫米,45 #。
5.7设备底座:45 # H型采用焊接钢板。
5.8传动方式:链传动。
5.9安全性:全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。而其他齿轮在链条上和工作人员很容易造成伤害，传动部分盖上防护罩，确保工人的安全。

平收集架

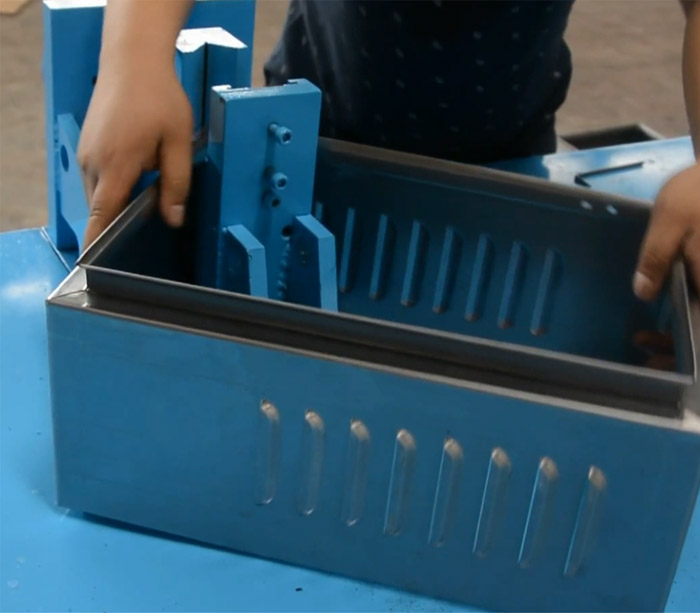

折箱机(含模具)150/200/250/300/350 1套，液压动力3kw

电气控制系统
全线采用进口PLC控制，液晶触摸屏，人机界面。人们与PLC交互。操作员设定程序自动运行(可编程控制)并控制过程监控，生产线操作员控制和修改控制参数，并实时监控设备状态和参数及故障指示。工件长度数字设定，可调长度也可调。设备运行状态实时监控及故障指示。
操作有手动/自动两种方式。具有手动和自动切换功能:在手动模式下，可单机操作，维护方便;在自动模式下，进行全线生产运行，以开机;全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。

机械主要零部件品牌:
PLC控制系统:西门子
逆变器:台湾石林
编码器:欧姆龙
触摸屏:西门子
一些元件是施耐德品牌的器件。

设备完成电子配线板生产线

不。	机器的名字	数量	备注
1	开卷机矫直机	1
2	伺服送料器	1
3.	水力机械	1	与模具
4	引导设备	1
5	成形机	1
6	水力机械	1	带模具(2套)
7	遵循剪切	1	包括刀
8	收集架	1
9	控制系统	1
10	盒子折弯机	1	与模具

配电箱机器配件品牌

不。	的名字	制造商
1	电机和减速机	国内品牌
2	主键轴承	国内品牌
3.	逆变器	石林
4	PLC系统	西门子
5	低压电气	施耐德
6	编码器	欧姆龙
7	触摸屏	西门子
8	液压系统	国内品牌

质量的保证

超达保证配电箱辊成型线设计符合客户要求的图纸，机器是全新的。规格、性能符合图纸规定，操作平稳。

配电箱卷成型机的优势

1、用于生产IP65、IP66电柜箱、室内外防水柜外壳的配电箱生产线。

2、PLC控制系统，自动操作方便。

3、辊筒采用Gcr15淬火工艺，硬度达到HRC60-65℃。

4、采用Cr12切割刀片跟踪切割系统。

项YX20-150/200/250/300/350

配电箱辊成型机生产钢框用于电气工业。

配电箱的应用程序

配电箱广泛应用于酒店、公寓、建筑、港口、车站、机场、仓库、医院、工矿等建筑照明及小功率控制电路。适用于交流50Hz、交流单相240V、三相450V及以下室内照明和配电线路中电流≤250A的线路过载保护、短路保护和线路切换。配电箱适用于民用，不需要专业技术，使用非常方便，安全。

配电箱卷成型机适用于生产不同尺寸的机柜

引用(项)	高度	宽度	深度
YX21-150/200/250/300/350/400	200	200	150
	300	250	150
	300	250	200
	300	300	150
	300	300	200
	300	400	200
	400	300	150
	400	300	200
	400	400	200
	400	600	250
	400	600	300
	500	400	150
	500	400	200
	500	400	250
	500	500	250
	600	400	150
	600	400	200
	600	400	250
	600	500	150
	600	500	200
	600	500	250
	600	600	250
	600	600	300
	600	800	300
	700	500	200
	700	500	250
	800	600	200
	800	600	250
	800	600	300
	800	600	400
	800	800	200
	800	800	300
	800	1000	300
	1000	600	250
	1000	600	300
	1000	800	250
	1000	800	300
	1000	800	400
	1000	1000	300
	1000	1200	300
	1200	800	300
	1200	800	400
	1200	1000	300
