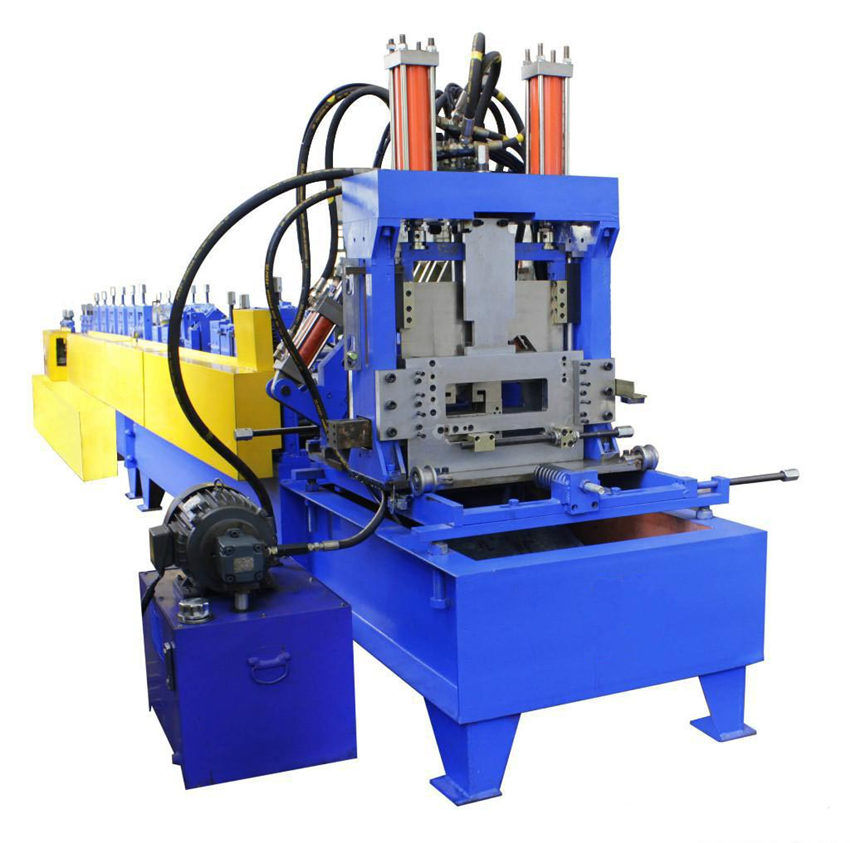

C Z可互换浆料成型机

SuperDA可互换C Z Pullin卷成型机

金属C Z Prulin广泛使用建筑，电动，家具，物流，超市...

1，C Z PURLIN机器技术参数

不。	物品		范围
1	材料	类型	冷轧带钢钢，镀锌板
		T.（mm）	0.8 - -1.5毫米
		屈服强度（MPa）	Q235.
2	形成产品宽度		50-300mm.
3.	成型速度（m / min）		5-8M
4.	成型主功率(KW)		11 kW * 2 PC
5.	液压动力（kW）		18.5 kW.
6.	电压		AC380V.，50Hz，3P

可加入C Z Pullin生产线流程

2在1个untoiler矫直→伺服馈线→打孔→引导装置→卷成型机→剪切装置（包括刀）→成品架

布局如下

SuperDA C Z PURLIN通道卷成型机列表

1），untoiler

3吨被动的uncoiler

内径的钢圈：350-450mm

最大负载钢卷：3吨，

张紧方法：手动张紧

2），调平机

调平器材：7辊水平电机功率：3KW

厚度调节方法：螺杆调节和扁平轴直径：40mm

3)、自动上料系统

自动送料系统电机功率:约2KW

4.液压机

液压冲床:液压冲床

液压站电源：7.5kW

气缸数：1套

骰子数量:1套

冲压销材料：GCR12MOV

极限：轻义

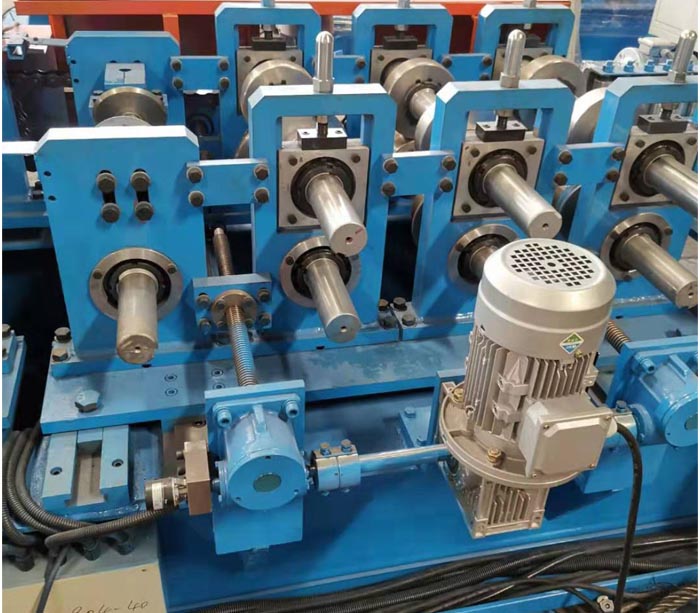

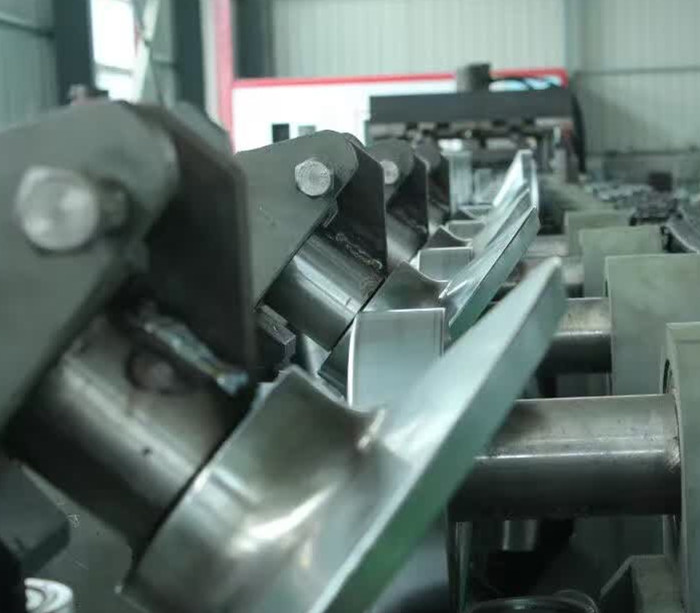

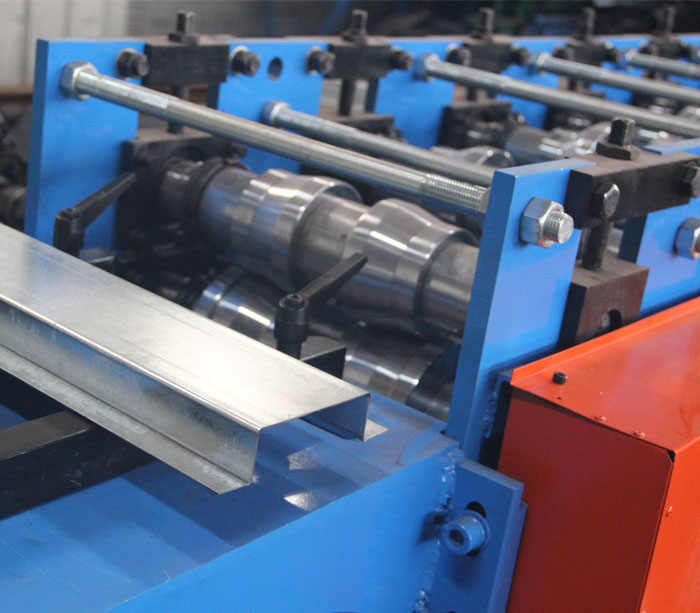

5，滚动成型系统参数

底座由方形管焊接

滚筒站数量：20站

滚筒轴直径：65mm

滚筒轴材料45＃

滚筒材料：GCR15淬火淬火过程

两套11千瓦电机

成型机结构：墙板结构

传输模式：工业驱动链

6，切断

切割方法：用水冷却切断飞行锯

7，电子控制系统，

速度控制：逆变器

PLC使用松下品牌

编码器使用欧姆龙品牌

触摸屏采用中国品牌触摸屏

控制系统具有其自身的电源保护，过载保护，短路保护，以及其自身的紧急停止按钮。（如果发生事故，可以按下此按钮，设备停止。）

平面收集机架

电气控制系统

整行导入PLC控件，LCD触摸屏，人机界面。人们与PLC互动。操作员设置程序自动运行（可编程控制）和控制过程监控，生产线操作员控制和修改控制参数，并实时监控设备状态和参数和故障指示。工件长度数字设置，可调长度也可调。实时监控设备运行状态和故障指示。
操作手册/自动两种款式。采用手动和自动切换功能：在手动模式下，可以保持独立操作，易于维护;在自动模式下，进行全产量运行，以便开始;通过紧急停止按钮，易于处理紧急情况的董事会，确保设备和操作人员安全。

机械主要组成部分：
PLC控制系统：西门子
变频器：台湾石林
编码器：欧姆龙
触摸屏：西门子
一些组件是施耐德品牌设备。

设备完成了CZ Pullin生产线

不。	机器名称	QTY.	评论
1	untoiler矫直器	1
2	伺服送料器	1
3.	液压机/打孔机	1	用模具
4.	指导设备	1
5.	成型机	1
6.	跟随剪切	1	包括刀
7.	收集机架	1
8.	控制系统	1

C Z PURLIN机器配件品牌

不。	名称	制造商
1	电机和减速机	国内品牌
2	主钥匙轴承	国内品牌
3.	逆变器	石林
4.	PLC系统	西门子
5.	低压电气	施耐德
6.	编码器	欧姆龙
7.	触摸屏	西门子
8.	液压系统	国内品牌
