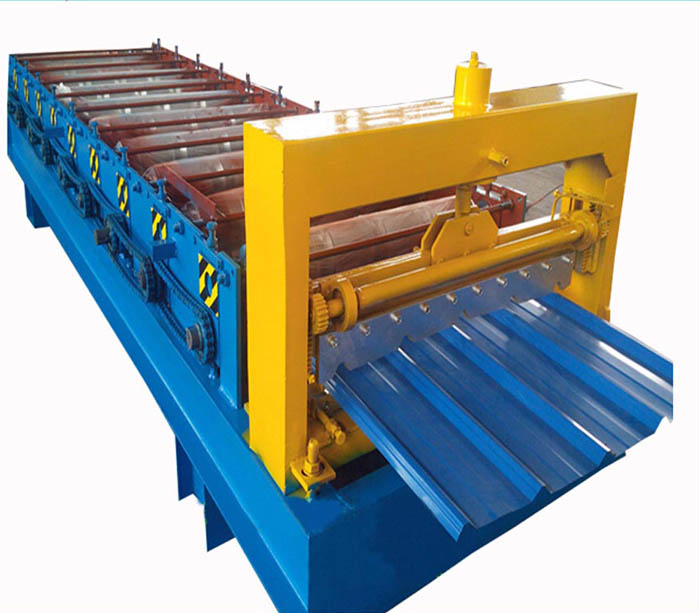

镀锌钢板冷轧成型机

屋面板卷成型机

用于生产屋面板及建筑材料的滚压成型机。

金属成型机用于钢屋面板的技术细节

1、技术参数

不。	项		参数	备注
1	材料	类型	冷轧带钢、镀锌板
		t(毫米)	0.6 - -1.0毫米
		屈服强度(Mpa)	Q235
2	形成产品宽度		1200毫米
3.	形成速度(米/分钟)		25米	包括孔
4	(千瓦)		11千瓦	马其顿
5	液压功率(千瓦)		4千瓦	马其顿
6	收集架		6米	马其顿
7	电压		AC380V, 50赫兹,3 p	定制的

屋面板线工艺

开卷机→导向装置→成卷机→剪切装置(含刀)→成品机架

车顶板机布局如下

设计画

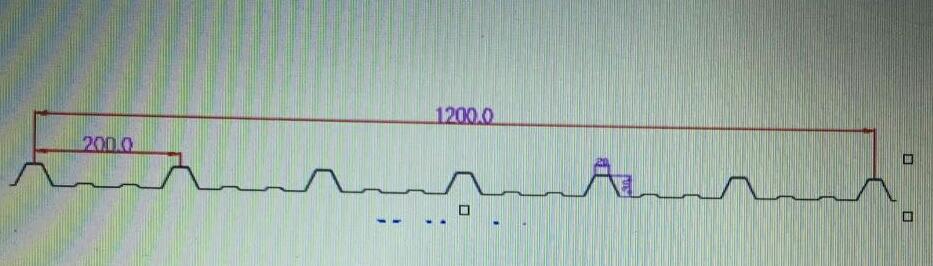

屋面板画

滚压机表

开卷机

1、手动型扩张

2、参数

1)被动放电

2)线圈重量:< 5T

3)线圈内部D.:φ450mm-φ530mm

4)马克斯。Width.1300mm

5)厚度.0.4 - 1.8毫米

引导设备

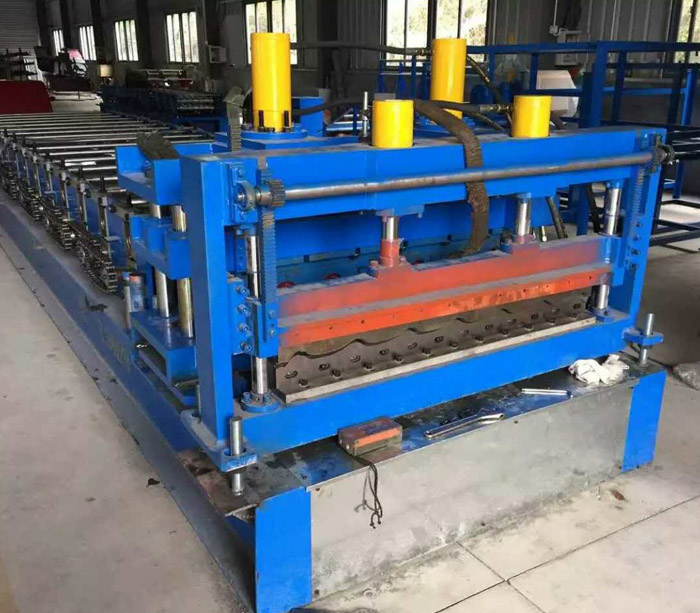

主要成型机

3.1成型辊:20个工位，并加橡皮辊，确保表面轮廓无划痕。

侧板:3.2 T。18mm ,A3 steel Heavy duty 。

3.3滚动速度:2-8米/分钟。

3.4轧辊材质:GCr15，整体淬火，硬度HRC56-62℃。
3.5电机功率:11KW。
3.6主要辊:￠75毫米,45 #。
3.7设备底座:45 # H型焊接钢板。
3.8传动方式:链传动。
3.9安全性:全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。而其他齿轮在链条上和工作人员很容易造成伤害，传动部分盖上防护罩，确保工人的安全。

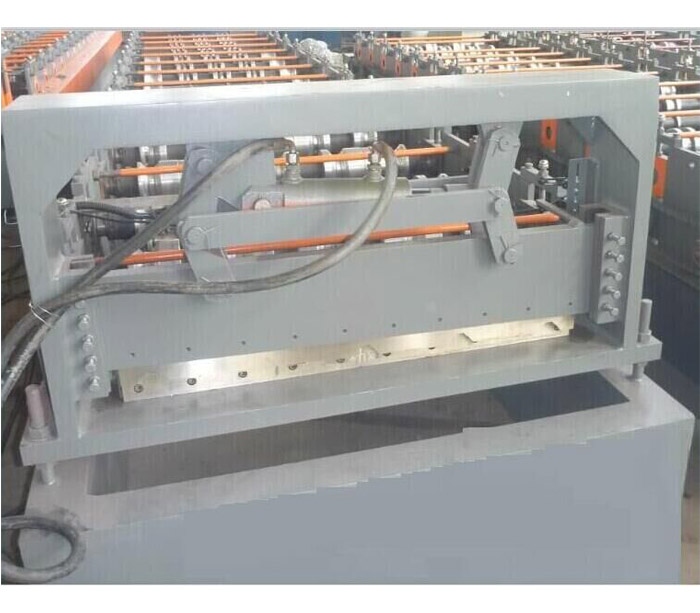

切割楼板的液压剪

收集架

电气控制系统

全线采用进口PLC控制，液晶触摸屏，人机界面。人们与PLC交互。操作员设定程序自动运行(可编程控制)并控制过程监控，生产线操作员控制和修改控制参数，并实时监控设备状态和参数及故障指示。工件长度数字设定，可调长度也可调。设备运行状态实时监控及故障指示。
操作有手动/自动两种方式。具有手动和自动切换功能:在手动模式下，可单机操作，维护方便;在自动模式下，进行全线生产运行，以开机;全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。

机械主要零部件品牌

PLC控制系统:西门子
逆变器:台湾石林
编码器:欧姆龙
触摸屏:西门子
一些元件是施耐德品牌的器件。

设备完成面板生产线

不。	机器的名字	数量	备注
1	开卷机矫直机	1
2	引导设备	1
3.	成形机	1
4	遵循剪切	1	包括刀
5	收集架	1
6	控制系统	1

屋面板机械配件品牌

不。	的名字	制造商
1	电机和减速机	国内品牌
2	主键轴承	国内品牌
3.	逆变器	石林
4	PLC系统	西门子
5	低压电气	施耐德
6	编码器	欧姆龙
7	触摸屏	西门子
8	液压系统	国内品牌

质量的保证

Superda保证板卷成型线设计符合客户要求的图纸，机器是全新的。规格、性能符合图纸规定，操作平稳。

付款条件

电汇，30%预付款，70%交货前。

装运时间

收到定金后60天

屋面板应用于现代工业建筑、化肥厂、污水处理厂、电镀厂、电厂、养殖厂、市场、仓库等大型工业建筑屋面及墙体新建及厂房改造工程。

滚压成型机工艺使屋面板具有优势

1、耐候性、防腐性能卓越——经实践验证，该产品在各种气候条件下应用，均表现出良好的耐候性，在酸、碱、盐等化学腐蚀中表现出良好的耐腐蚀性。

2、防水性能——在15-90度坡屋顶建筑中使用防水层。

3、抗震——90度建筑façade装饰安全可靠，能承受12级强风。

4、隔声、隔热性能好——多孔泡沫核心层具有良好的隔音隔热性能。

5、占地面积大，重量轻——车身材料轻，减少建筑荷载。

6.高韧性和高强度-比同类产品更好的韧性和强度。

7、施工方便——屋面板可直接钉、钻、锯、刨，方便处理façade、弧形窗等特殊屋面形状。

没有	项		参数	备注
1	合适的材料	类型	镀锌钢
		宽度(毫米)	厚度(毫米)
			1200	0.6 - -1.0
		屈服强度(Mpa)	230 - 350 mpa
2	生产速度(米/分钟)		约20	取决于设计
3.	辊站		20-36	取决于设计
4	辊材料		45	淬火处理
5	切削模型		液压剪
6	电源	类型	380 v / ph / 50 hz	custmizied
		总功率	大约15千瓦	取决于设计
7	维		16000 * 1800 * 1500	取决于设计
