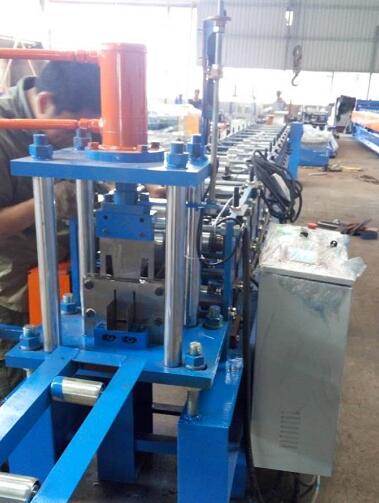

太阳能支架成型机

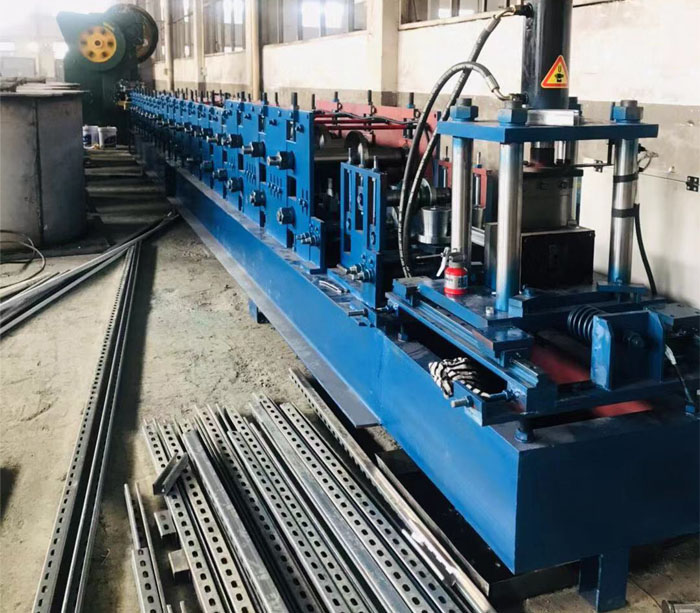

太阳能支架卷成型机生产线

用于生产太阳能支架的滚压成型机命名为太阳能光伏支架、太阳能光伏支架。

太阳能支架生产轧辊成型机

1，技术参数（项目：YX41-41）

不。	项		范围	评论
1	材料	类型	冷轧带钢、镀锌板
		t(毫米)	1.6-2.0mm.
		屈服强度(Mpa)	q235 - 300
2	形成产品宽度		41mm.
3.	成型速度（m / min）		10-18M.	包括孔
4.	形成主电源（kW）		7.5 kW.	马其顿
5.	液压动力（kW）		7.5 kW.	马其顿
6.	电压		AC380V.，50Hz，3P

太阳能支架生产线工艺

（a）2单位1型矫直机矫直→伺服送料→液压机突破装置→导置装置→轧辊成型机→液压冲头→剪切装置（包括刀具）→成品架

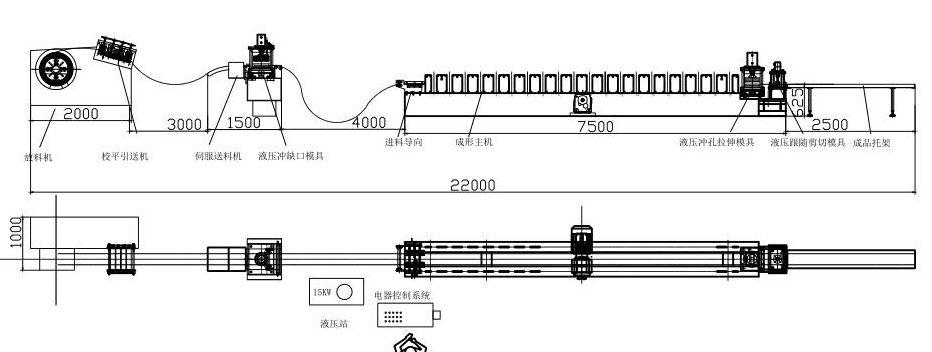

布局如下

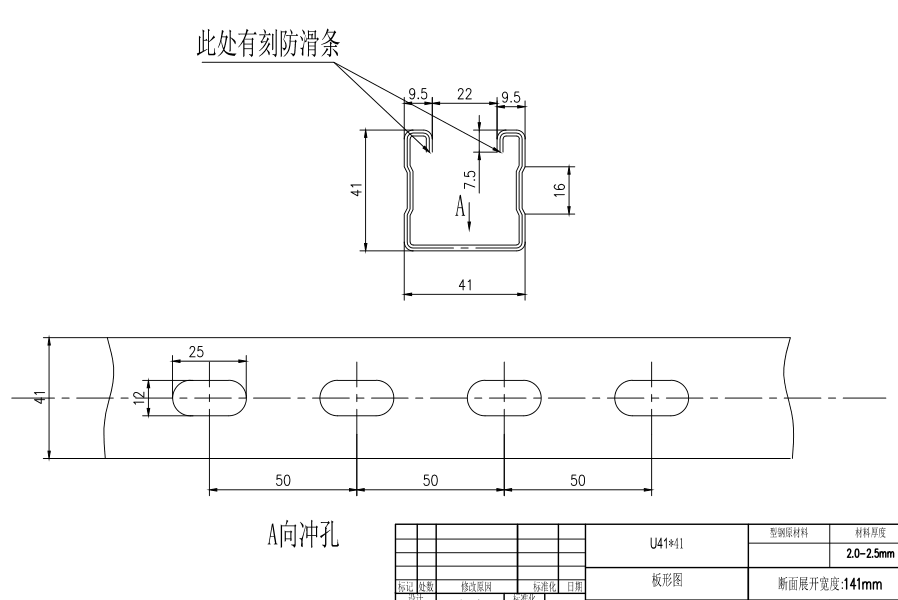

太阳能支架41-41图纸

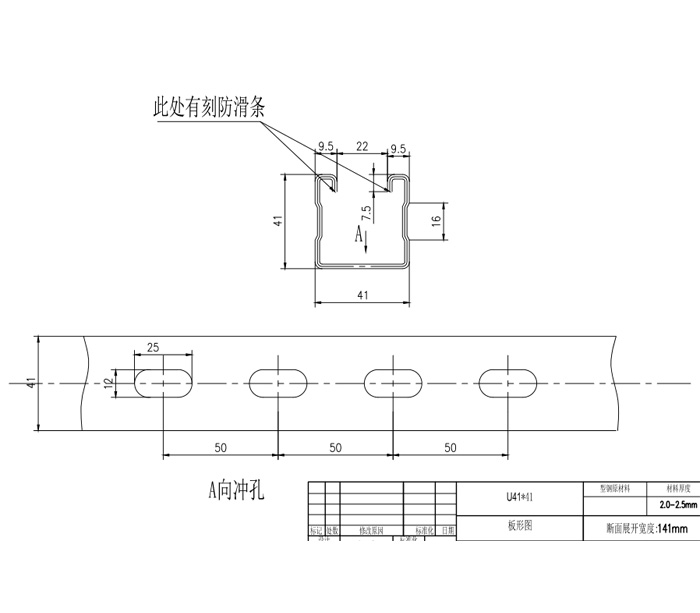

部分零件图

卷成型机列表

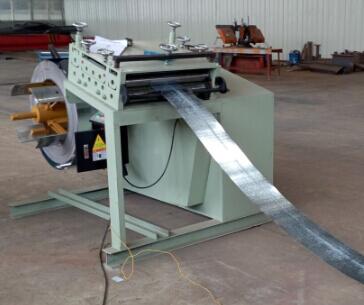

2合1 untoiler矫直机

1、手动型扩张

2、参数

1)被动放电

2）线圈重量：<2T

3）线圈内D.:φ450mm-φ530mm

4)马克斯。Width.400mm

5）厚度.0.4-1.6mm

6）矫直辊：7个PC

8）Power.1.5KW

伺服送料器
3.1最大。喂养宽度400mm.
3.2喂养稠合0.4-1.6mm

3.3电机，1.3KW(安川)

液压孔冲压系统

3.1功能：液压冲压泄露（模具1套）
3.2结构：设定长度，自动长度测量，自动定位达到设定距离停止动作，液压缸驱动冲孔模具，冲压自动关机。
3.3液压系统工作压力：16MPa
3.4液压站：18.5KW（液压打孔/剪切使用相同）

指导设备

主要成型机(面板宽度150,200,250,300,350mm)

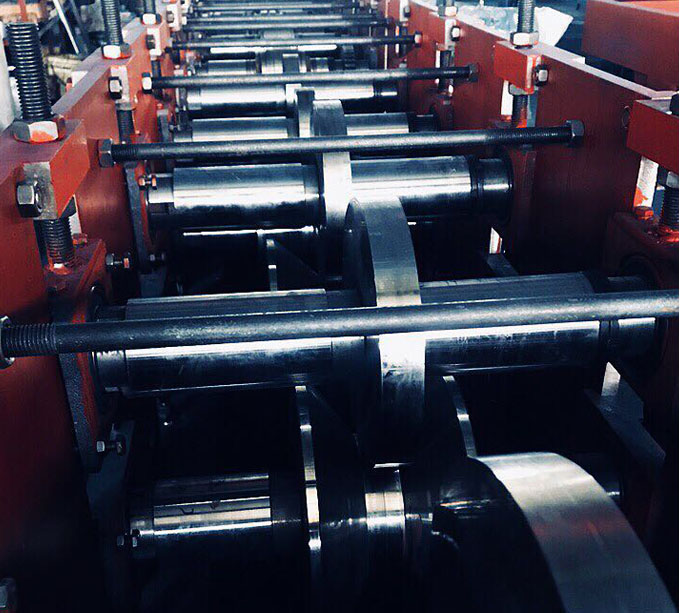

5.1成型辊：20站，并添加摩擦，确保表面轮廓没有划痕。

5.2侧板：T.8mm，A3钢铁重型。

5.3滚动速度:10- 18m /min。

5.4轧辊材质:GCr15，整体淬火，硬度HRC56-62℃。
5.5电机功率：7.5kW。
5.6主滚筒：¢80mm，45＃。
5.7设备底座：45＃H型使用焊接钢板。
5.8传输：链条驱动器。
5.9安全性：通过紧急停止按钮，易于处理紧急情况，确保设备和操作员安全。链条中的其他齿轮和工作人员可以轻松导致伤害传输部分覆盖着保护盖，以确保工人的安全。

平收集架

切割部分：

成型后切割:可根据需要切割长度

切割操作：主机将停止自动，然后切割，机器在切割后保持工作

长度计算模式:自动计算

电气控制系统
整行导入PLC控件，LCD触摸屏，人机界面。人们与PLC互动。操作员设置程序自动运行（可编程控制）和控制过程监控，生产线操作员控制和修改控制参数，并实时监控设备状态和参数和故障指示。工件长度数字设置，可调长度也可调。实时监控设备运行状态和故障指示。
操作手册/自动两种款式。采用手动和自动切换功能：在手动模式下，可以保持独立操作，易于维护;在自动模式下，进行全产量运行，以便开始;通过紧急停止按钮，易于处理紧急情况的董事会，确保设备和操作人员安全。

机械主要零部件品牌:
PLC控制系统：西门子
逆变器:台湾石林
编码器：欧姆龙
触摸屏：西门子
一些组件是施耐德品牌设备。

设备已完成生产线

不。	机器名称	QTY.	评论
1	untoiler矫直器	1
2	伺服送料器	1
3.	液压机	1	与模具
4.	指导设备	1
5.	成型机	1
6.	液压机	1	带模具(2套)
7.	遵循剪切	1	包括刀
8.	收集架	1
9.	控制系统	1

太阳能支架机配件品牌

不。	名称	制造商
1	电机和减速机	国内品牌
2	主钥匙轴承	国内品牌
3.	逆变器	谢林
4.	PLC系统	西门子
5.	低压电气	施耐德
6.	编码器	欧姆龙
7.	触摸屏	西门子
8.	液压系统	国内品牌

质量的保证

Superda保证太阳能支架卷成型线设计按客户要求绘图，机器是全新的。规格和性能规定在绘图和操作中，具有良好的光滑。

太阳能支架卷成型机的优势

1、太阳能支架生产线用于生产优质的太阳能光伏支架，效率高。

2，PLC控制系统，自动轻松掌握。

3，GCR15辊具有淬火过程，硬度达到HRC60-65℃。

4、采用Cr12切割刀片跟踪切割系统。

Item YX41-41.

太阳能支架滚成型机，用于生产太阳能行业的支架。

太阳能支架的应用程序

太阳能支架允许组件根据不同的区域进行角度调整，充分利用当地的太阳能资源，实现太阳能组件发电效率的最大化。同时,连接的详细分析和实践模式,材料选择和负载的光伏模块进行分析,因此它具有良好的物理性能,如耐地震,风的阻力,雪耐压性和耐蚀性,因此光伏模块应用更多。范围很广。

主要材料：Q195 Q195L Q235 Q235B Q345B等

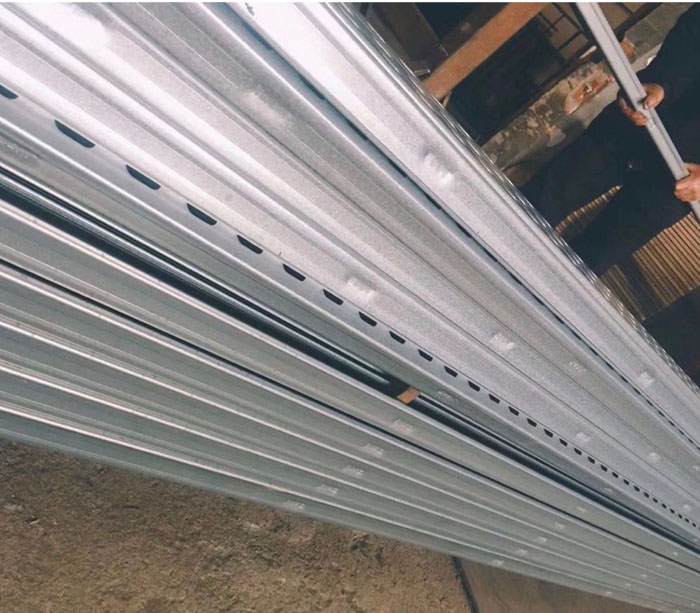

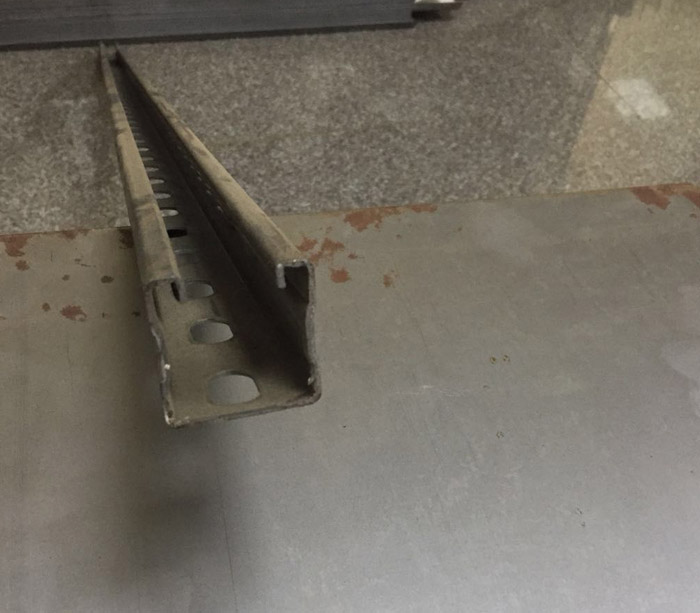

太阳能支架卷成型机生产不同尺寸的太阳能光伏支架

太阳能支架常用规格(未指定规格可定制)

内部压接c型钢u型钢加固齿:热镀锌、热镀锌

41 * 30 * 10 * 8 *（1.5-2.5）50 * 75 * 15 * 9 *（2.0-3.0）mm

41 * 21 * 10 * 7 *(1.5 - -2.5) 41 * 41 * 10 * 8 *(1.5 - -2.5)毫米

41 * 52 * 10 * 7 *（1.5-2.5）41 * 62 * 10 * 8 *（1.5-3.0）mm

41 * 72 * 10 * 8 *（1.5-3.0）41 * 82 * 10 * 8 *（1.5-3.0）mm

60 * 60 * 15 * 10 *(1.5 - -3.0) 60 * 80 * 15 * 10 *(1.5 - -3.0)毫米

60 * 70 * 10 * 8 *（1.5-3.5）100 * 50 * 15 * 10 *（1.5-3.0）mm

C形钢Z形钢，U形钢

60 * 40 *(1.5 - -3.5) 57 * 30 * 10 * 1.5(3)毫米

68 * 50 *（1.5-3.5）40 * 60 * 15 *（1.0-3.0）mm

15 * 80 * 40 * 60 * 50 * 15 *(1.5 - -3.0毫米(1.5 - -3.5)

100 * 50 * 20 *（1.0-4.5）100 * 40 * 15 *（1.5-3.5）mm
