镀锌钢筋桁架梁板板甲板面板/钢筋桁架杆面板成型机

用于夹带板坯装饰技术细节的金属成型机

1，技术参数

不。	物品		范围	评论
1	材料	类型	冷轧带钢钢，镀锌板
		T.（mm）	0.6-1.8mm.
		屈服强度（MPa）	Q235.
2	形成产品宽度		600mm.
3.	成型速度（m / min）		8-15米	包括洞
4.	（kw）		18 kW.	Fyr.
5.	液压动力（kW）		18.5 kW.	Fyr.
6.	收集机架		6M.	Fyr.
7.	电压		AC380V.，50Hz，3P	定制

地板甲板线流程

untoiler→指导装置→卷成型机→剪切装置（包括刀具）→成品架

桁架地板甲板机布局如下

卷成型机列表

untoiler.

1，键入手动扩展

2，参数

1）被动放电

2）线圈重量：<5T

3）线圈内D.:φ450mm-φ530mm

4）最大。宽度.1300mm.

5）厚度.0.4-1.8mm

指导设备

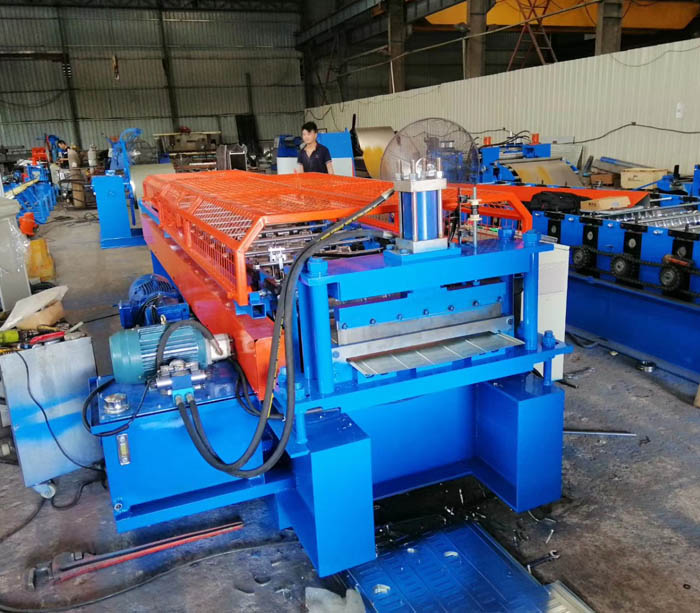

主要成型机

3.1成型辊：20站，并添加摩擦，以确保表面轮廓没有划痕。

3.2侧板：T.8mm，A3钢重型。

3.3轧制超速：2-8米/分钟。

3.4辊材料：GCR15，总淬火，硬度HRC56-62℃。
3.5电机功率：18KW。
3.6主滚筒：¢75mm，45＃。
3.7设备底座：45＃H型使用焊接钢板。
3.8传输：链条驱动器。
3.9安全性：通过紧急停止按钮，易于处理紧急情况，确保设备和操作员安全。链条中的其他齿轮和工作人员可以轻松导致伤害传输部分覆盖着保护盖，以确保工人的安全。

用于切割桁架甲板的液压剪切

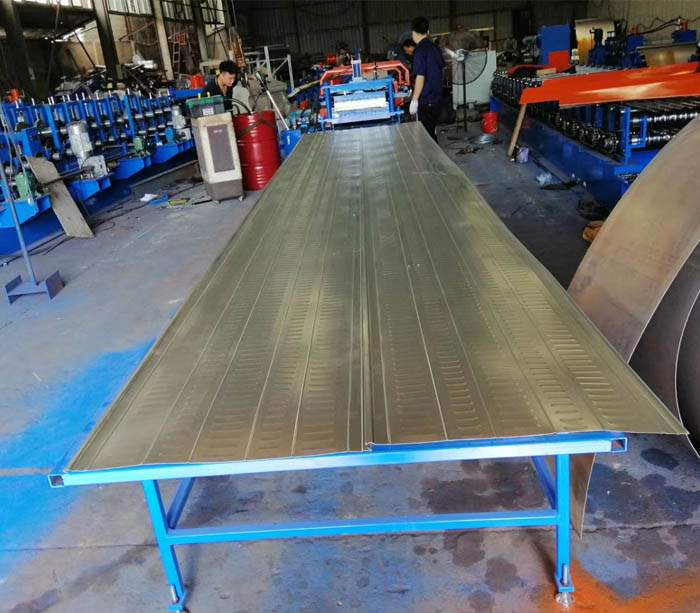

收集机架

收集机架可以自动平架或手动架

在照片以下是自动收集ra

电气控制系统

整行导入PLC控件，LCD触摸屏，人机界面。人们与PLC互动。操作员设置程序自动运行（可编程控制）和控制过程监控，生产线操作员控制和修改控制参数，并实时监控设备状态和参数和故障指示。工件长度数字设置，可调长度也可调。实时监控设备运行状态和故障指示。
操作手册/自动两种款式。采用手动和自动切换功能：在手动模式下，可以保持独立操作，易于维护;在自动模式下，进行全产量运行，以便开始;通过紧急停止按钮，易于处理紧急情况的董事会，确保设备和操作人员安全。

机械主要组成的品牌

PLC控制系统：西门子
变频器：台湾石林
编码器：欧姆龙
触摸屏：西门子
一些组件是施耐德品牌设备。

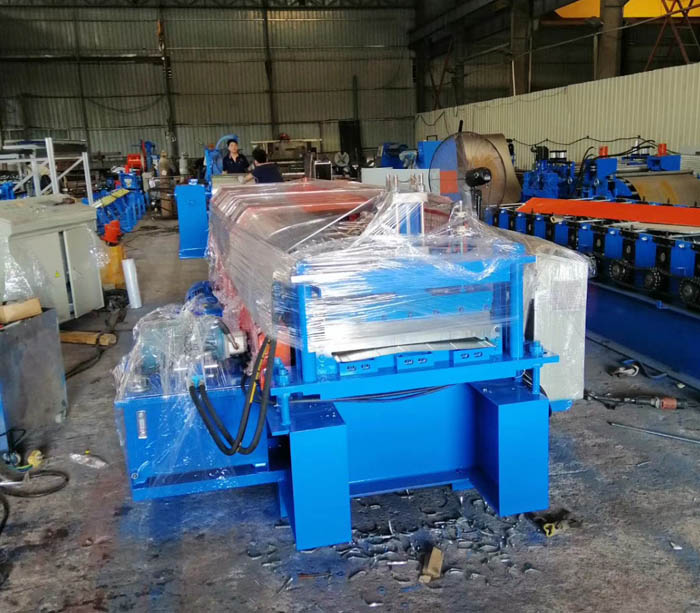

设备已完成Truss甲板面板生产线

不。	机器名称	QTY.	评论
1	untoiler矫直器	1
2	指导设备	1
3.	成型机	1
4.	跟随剪切	1	包括刀
5.	收集机架	1
6.	控制系统	1

地板甲板机配件品牌

不。	名称	制造商
1	电机和减速机	国内品牌
2	主钥匙轴承	国内品牌
3.	逆变器	谢林
4.	PLC系统	西门子
5.	低压电气	施耐德
6.	编码器	欧姆龙
7.	触摸屏	西门子
8.	液压系统	国内品牌

质量保证

Superda保证钢筋光伏桁架底板平板成型机设计按照客户要求绘图，机器是全新的。规格和性能规定在绘图和操作中，具有良好的光滑。

付款条件

通过TT，提前30％，递送前70％。

装运时间

收到押金60天

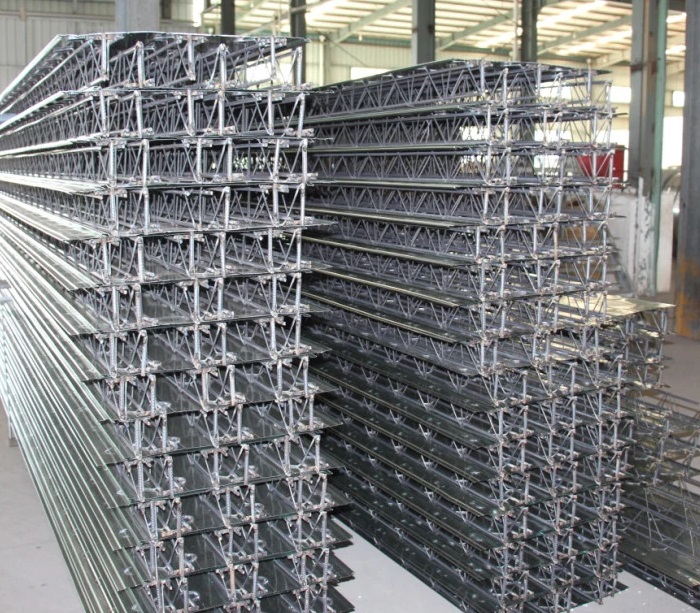

钢筋桁架面板成型机广泛应用于钢结构地板甲板，屋顶等挤压材料民用建筑。

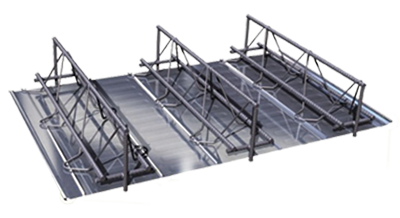

而不是普通地板甲板。钢筋桁架甲板有更多的优势

1）更容易生产，PLC控制。

2）更好的机械结构模型。

3）无耐火和防腐维持需求。

钢筋桁架板成型机参数

不	物品		范围	评论
1	合适的材料	类型	镀锌钢
		宽度（mm）	厚度（mm）
			600mm.
			定制
		屈服强度（MPa）	230-350MPa.
2	生产速度（M / min）		大约20个	依靠设计
3.	滚筒站		20-36	依赖设计
4.	滚筒材料		45.	淬火治疗
5.	切割模型		液压切割
6.	能量源	类型	380V / 3PH / 50Hz	顾问
		总权力	大约38kW.	依靠设计
7.	尺寸		21000 * 1800 * 1500	依靠Desig. N

冷轧成型钢条桁架板
