自动金属电缆桥架生产设备

新形势电缆桥架通道生产设备制造商中国

1、电缆桥架生产设备用于生产各种电缆桥架。

2、完成电缆桥架生产线的工作流程，

开卷机-调平-送料-冲孔-输送工作台-卷成型-成品

3、设备包括

设备由开卷机、整平机、伺服送料组成

本机、冲床(带冲模)、主成型机、切割装置、收台。plc控制系统

4、生产线主要技术参数

材料:GI钢板，低碳钢。

钢板厚度，0.8-2.0mm

线圈内径，Φ508mm

线速度，4-6m/min(可调)

5.机器的特性

5.1自动开卷，

类型:悬臂鼓式

功能和结构特点，

适用于支撑和膨胀钢卷取机，型钢焊接机身。操作方便。

技术参数

材料内径:φ508mm

内径范围:ф450-550

最大外径:φ1200mm

承载能力:≤5T

5.2整平机:

型式:九辊主动整平机

功能及结构特点:调平钢带。调平辊由夹紧辊和调平辊组成，夹紧辊可单独调节，上调平辊采用整体结构，并在前后设置两个调整点，形成一定角度，便于提高调平质量。

整平辊采用GCr15高频淬火，硬度可达HRC45-55。

技术参数:

整平辊数:9个(上4个，下5个)，夹紧辊2个

电机功率:5.5千瓦

5.3纠正表

型式:托辊、纠偏

功能结构:纠偏、带钢。纠偏装置主要由气动撇桥、辊式、垂直辊式组成。导向轮可以很容易地调整不同的宽度。镀锌滚筒美观灵活。

5.4伺服给料机

F型:伺服送料

功能与结构:对压力机夹紧带钢。聚氨酯滚轮保证送料力。送料各误差控制在±0.15mm范围内。与伺服夹具相比，进给长度设定更灵活，适应范围更广。该送料装置更适合宽料，可有效提高送料精度。伺服电机、测量装置、数字控制系统均采用进口元器件。

技术参数:

zui大进给次数:30 ~ 40次/ min(可调)

进给步长:100MM /步长(可调)。

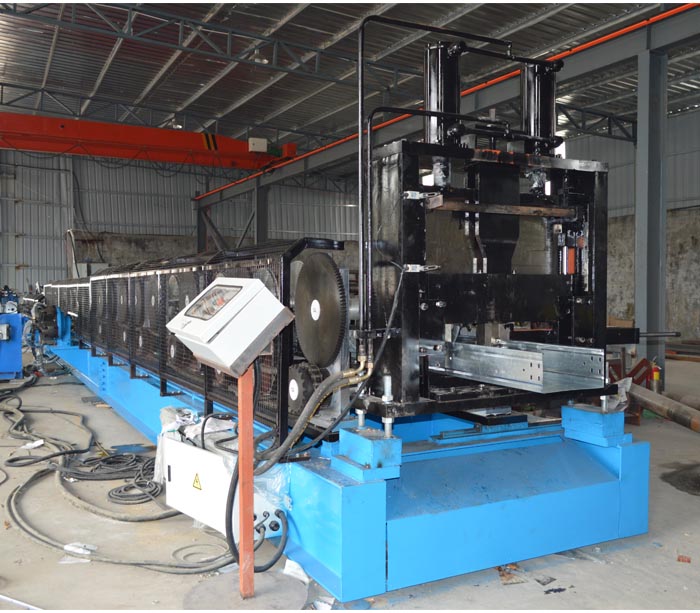

5.10成型机:

型式:双悬臂式齿轮传动，宽度可调万能成型机及整体移动式、快速(腰高、腰宽)互换规格。

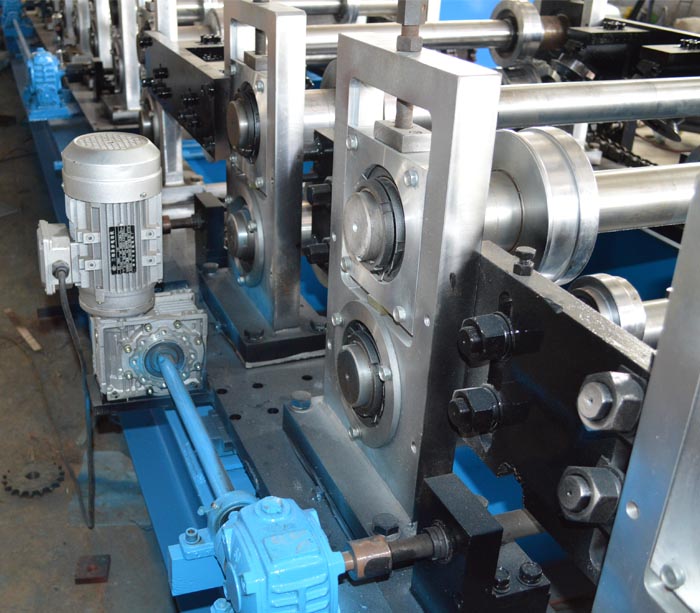

功能与结构:钢板由20个机架辊卷成，逐渐形成成品电缆桥架。由变速交流电机、减速机、高精度直线导轨、左右齿轮箱、横向调整机构、滚子组组成。一套托辊完成所有规格的电缆桥架，调整托辊架的位置实现规格的更换。

技术参数:

水平辊架数量:20台左右

机床轴:(具体根据实际情况调整)

水平辊距:约350-550mm

电机功率:18.5千瓦

线路速度:10-15m /分钟

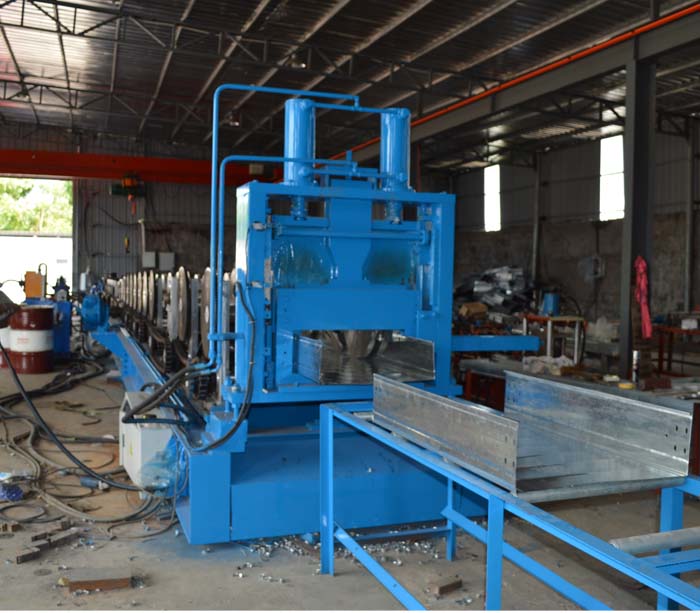

5.11收集表

型式:成品电缆桥架到达收集台，工人将产品收集，无动力滚筒。

功能及结构:由型钢(方管)组成，无动力滚轮组装，焊接，起配套成品作用，可适应8米成品。

5.12电气控制系统

全线采用进口PLC控制，触摸屏人机界面，实现人机交互。

6、电缆桥架槽沟生产设备制作型材

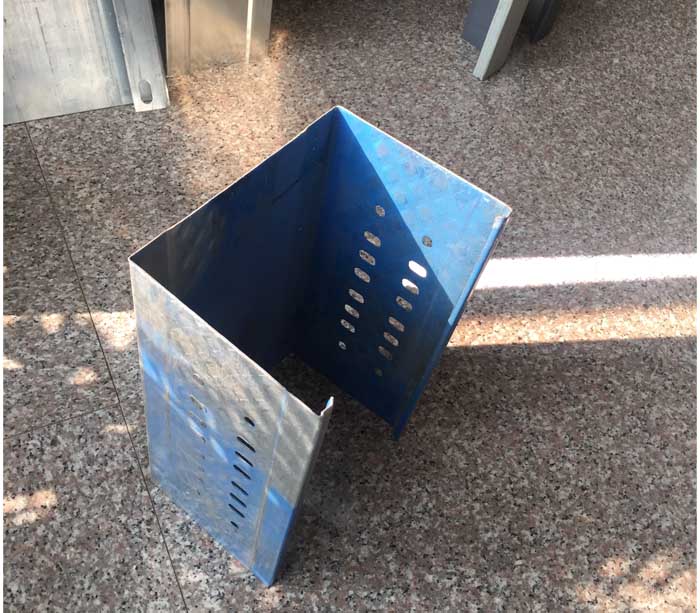

电缆桥架有孔时，生产线将需要液压冲孔装置。

如果电缆桥架无孔，生产线不需要液压冲孔工艺。

电缆桥架生产设备优势

1、电缆桥架生产设备用于生产和调节不同的宽度和高度，电缆桥架宽度从100-600mm，高度从50-100mm。

2、PLC控制系统，自动操作方便。

3、辊筒采用Gcr15淬火工艺，硬度达到HRC60-65℃。

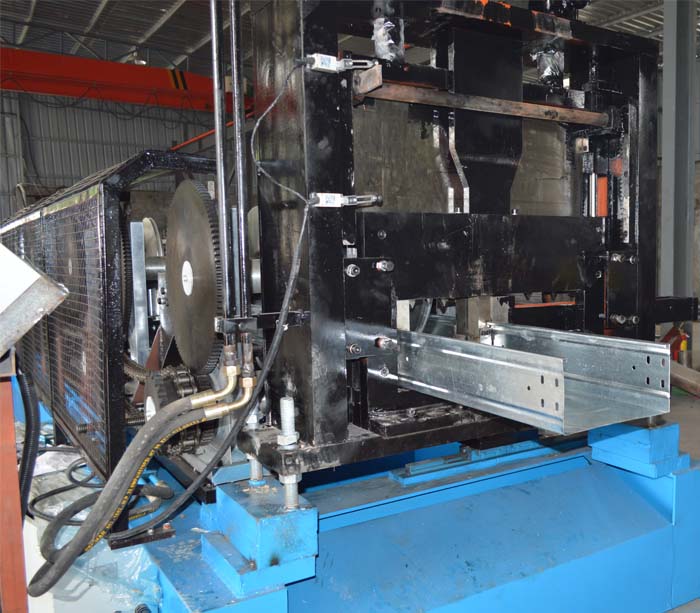

4、采用Cr12切割刀片跟踪切割系统。

模型,yx100 - 600

电缆桥架机是生产电缆桥架的设备。

电缆桥架的选择

在工程设计中，电缆桥架的布置应根据经济合理性、技术可行性、运行安全性等因素进行综合比较，确定最佳方案，同时也必须充分满足施工安装、维护维修和电缆敷设的要求。

电缆桥架的高度从地面时一般不少于2.5米桥铺设水平,和一个金属盖应该添加保护下面的部分从地面1.8米时垂直铺设,除非它是一个专用的电气室。电缆桥架应水平敷设在设备夹层或道路上，敷设高度应小于2.5m。应采取保护接地措施。

电缆桥架、槽架及其吊架用于腐蚀环境，应采用耐腐蚀的刚性材料制成。或采取防腐处理，防腐处理方法应符合工程要求

电缆桥架卷成型机参数数据

第二部分:成型机
材料厚度	0.6 ~ 2.0毫米
辊材料	GCr15
轴材料	45 #钢
形成的速度	15-20m /分钟
控制系统	PLC控制(台达品牌)
总功率	15千瓦
额定电压	定制的
