电缆桥架轧辊成型机厂家

电缆桥架轧辊成型机制造企业

1、电缆桥架机用于生产各种电缆桥架。

2、完成电缆桥架生产线工作流程;

开卷机-调平-送料-冲孔-输送台-卷成型-成品

3，设备包括

该设备由退卷机、整平机、伺服送料组成

本机、冲孔机(带冲孔模具)、自动输送台、主成型机、裁断装置、采集台、plc控制系统

4，生产线的主要技术参数，

材质:GI钢板、低碳钢。

钢板的厚度，0.8-2.0mm

线圈内径，Φ508mm

线路速度，4-6m/min(可调)

5.机器的特点

5.1自动退卷机

类型：悬臂打鼓型

功能和结构特点，

适用于支撑和膨胀钢卷取机，型钢焊接机身。操作简单。

技术参数

材料内径:φ508mm

内径范围：Ф450-550

最大外径:φ1200mm

负载能力:≤5T

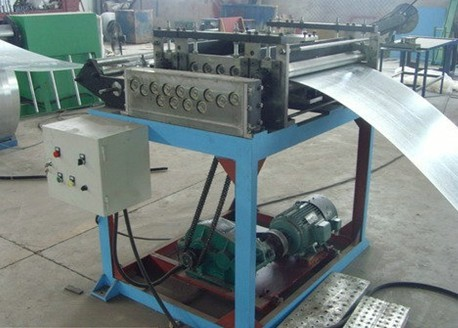

5.2整平机:

类型:九辊主动整平机

功能和结构特点:调平钢带。由夹紧辊和整平辊组成，夹紧辊可单独调整，上整平辊采用整体结构，前后设置两个调整点，形成一定角度，便于提高整平质量。

调平辊采用GCr15高频淬火，硬度可达到HRC45-55。

技术参数:

整平辊数量:9辊(上4辊/下5辊)，夹紧辊2辊

电机功率：5.5kW

5.3纠正表

类型：滚轮支撑，校正

功能和结构：校正和钢材。校正装置主要由气动原子桥，滚轮，垂直圆角的成分组成。导向轮可以很容易地调整到不同的宽度。镀锌滚筒美丽而灵活。

5.4伺服给料机

F型:伺服进给

功能及结构:对压机进行夹紧和夹紧。聚氨酯辊确保给料力。送料误差控制在±0.15mm范围内。与伺服夹具相比，进给长度设定更灵活，适应范围更广。这种送料装置更适用于物料较宽的场合，可有效提高送料精度。伺服电机、测量装置、数字控制系统均采用进口元器件。

技术参数:

最大送料量：30〜40次/分钟（可调）

进料步骤：100mm /步骤（可调）。

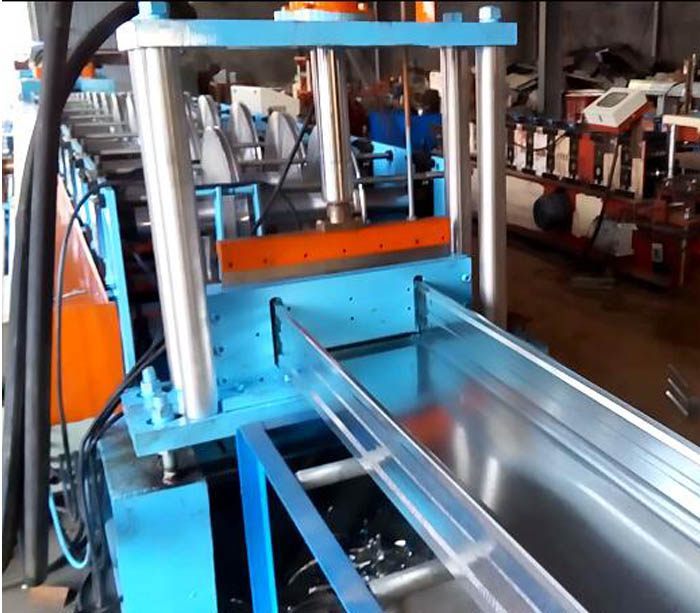

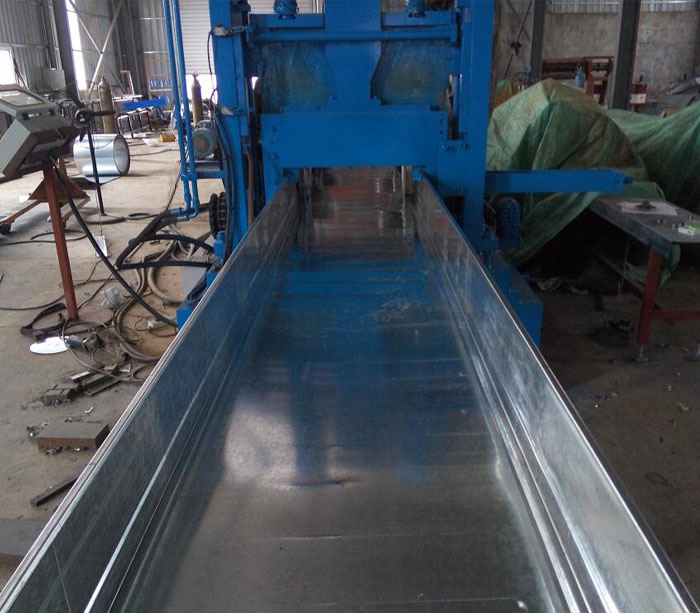

5.10成形机:

型式:双悬臂齿轮传动，宽度可调万能成型机与整体移动，快速(腰高与宽度)交换规格。

功能和结构：钣金用20个支架滚动，逐渐进入成品电缆托盘。包括速度交流电机，减速机，高精度线性导轨，左右齿轮箱，横向调节机构，滚子组组成。一组滚筒完成电缆托盘的所有规格，调节滚筒框架的位置，实现更换规范。

技术参数:

水平滚动架的数量：约20

机床轴:(根据实际情况具体调整)

辊距水平:约350-550mm

电机功率:22.5千瓦

线路速度：10-15米/分钟

5.11收集表

类型:完成电缆桥架到达收集台，工人将收集产品，无动力滚筒。

功能和结构：由钢筋（方管）组成，无电源滚筒组件，焊接，在配套成品中发挥作用，可以适应8米成品。

5.12电气控制系统

整线采用进口PLC控制，触摸屏人机界面，实现人机交互。

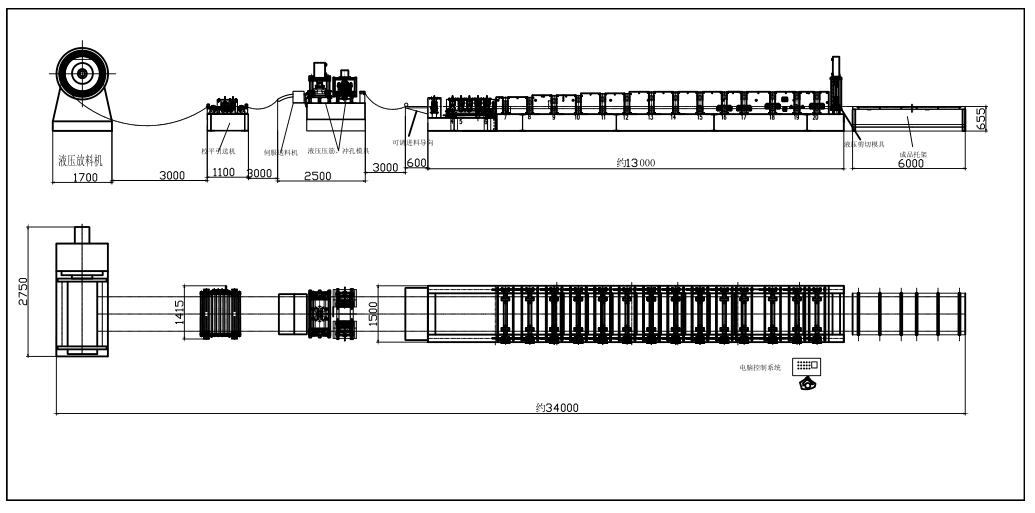

6、电缆桥架生产线布置。

电缆托盘带孔，生产线需要液压打孔装置。

如果有没有孔的电缆托盘，生产线不需要湿法冲压过程。

电缆辊式成型机优势

1，电缆托盘生产线生产和调整不同的宽度和高度，电缆托盘宽度从100-600mm，高度从50-100mm。

2、PLC控制系统，自动、易操作。

3，GCR15辊具有淬火过程，硬度达到HRC60-65℃。

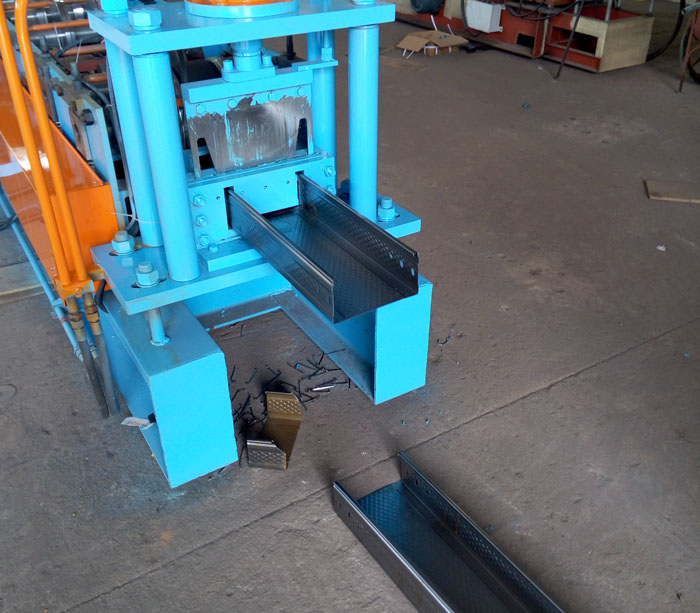

跟踪切割系统与Cr12切割刀片。

模型,yx96 - 480

电缆桥架机是为生产电缆通道．

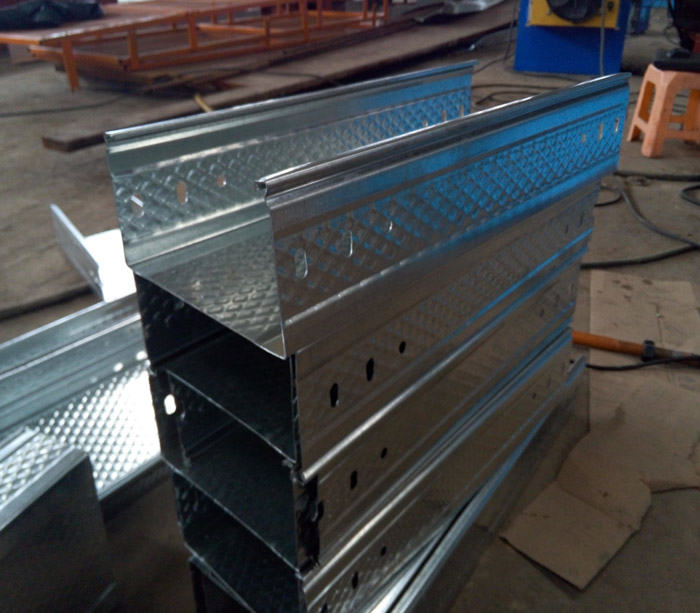

什么是电缆桥架?

电缆托盘分为槽式和托盘式和梯型。电缆托盘由支架，支撑臂和安装附件组成。它可以独立竖立，或者它可以放在各种建筑物（结构）和管道支架上铺设。它具有简单的结构，外观美观，配置灵活，维护方便。所有部件都需要镀锌并安装在建筑物中。如果桥在开阔的海面外或属于腐蚀区域，则材料必须具有防腐蚀，防潮性，粘附性良好的特点和高冲击强度。

电缆桥架槽辊成型机参数数据

第二部分：成型机
材料厚度	0.6〜2.0mm.
辊材料	GCr15
轴材料	45＃钢铁
成型速度	15-20m /分钟
控制系统	PLC控制(台达品牌)
总功率	15千瓦
额定电压	定制的
