电缆桥架机

电缆桥架机

模型,yx100 - 600

1、电缆桥架机用于生产各种电缆桥架。

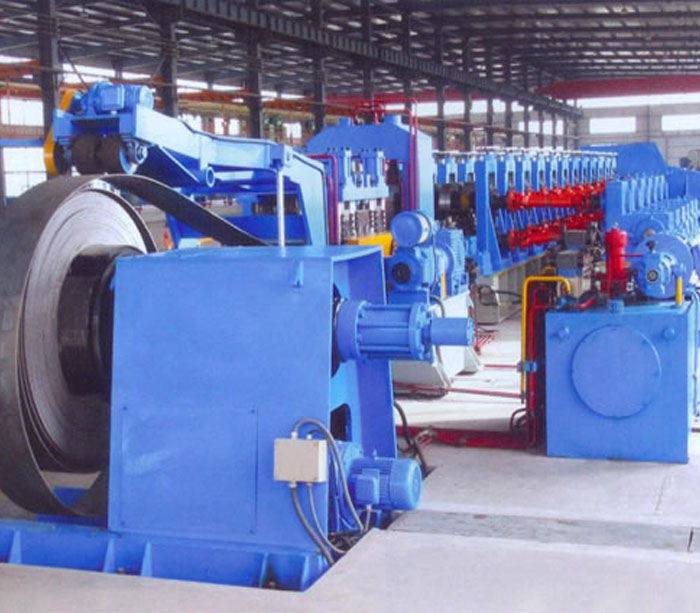

2、完成电缆桥架生产线的工作流程，

开卷机-调平-送料-冲孔-输送工作台-卷成型-成品

3、设备包括

设备由开卷机、整平机、伺服送料组成

本机、冲床(带冲模)、自动输送台、主成型机、切割装置、收料台。plc控制系统

4、生产线主要技术参数

材料:GI钢板，低碳钢。

钢板厚度，0.8-2.0mm

线圈内径，Φ508mm

线速度，4-6m/min(可调)

5.机器的特性

5.1自动开卷，

类型:悬臂鼓式

功能和结构特点，

适用于支撑和膨胀钢卷取机，型钢焊接机身。操作方便。

技术参数

材料内径:φ508mm

内径范围:ф450-550

最大外径:φ1200mm

承载能力:≤5T

5.2整平机:

型式:九辊主动整平机

功能及结构特点:调平钢带。调平辊由夹紧辊和调平辊组成，夹紧辊可单独调节，上调平辊采用整体结构，并在前后设置两个调整点，形成一定角度，便于提高调平质量。

整平辊采用GCr15高频淬火，硬度可达HRC45-55。

技术参数:

整平辊数:9个(上4个，下5个)，夹紧辊2个

电机功率:5.5千瓦

5.3纠正表

型式:托辊、纠偏

功能结构:纠偏、带钢。纠偏装置主要由气动撇桥、辊式、垂直辊式组成。导向轮可以很容易地调整不同的宽度。镀锌滚筒美观灵活。

5.4伺服给料机

F型:伺服送料

功能与结构:对压力机夹紧带钢。聚氨酯滚轮保证送料力。送料各误差控制在±0.15mm范围内。与伺服夹具相比，进给长度设定更灵活，适应范围更广。该送料装置更适合宽料，可有效提高送料精度。伺服电机、测量装置、数字控制系统均采用进口元器件。

技术参数:

zui大进给次数:30 ~ 40次/ min(可调)

进给步长:100MM /步长(可调)。

5.5冲床:

型号:21-200、2000KN压力机，摩擦离合器，PLC控制，生产率高。具有良好的设备刚性，模具寿命长。

功能与结构:机身采用全钢焊接结构，刚度高，结构合理，外形美观。曲轴放置垂直，支点距离短，曲轴刚度大。齿轮被封闭在机身内，转速马达，在一定范围内变速，扩大过程范围。采用组合式刚性链干式空气摩擦离合器-制动器，摩擦盘采用高科技产品-半金属摩擦材料，耐热性、耐磨性达到较高水平，转矩传递较大，驱动惯量小，安装维修方便。

滑块为铸盒结构，安装滑块过载保护装置保护灵敏可靠，当滑块过载时，保险丝电压崩溃破坏，并发出信号，滑块停止，从而保护机床和模具不受损坏。

滑块闭式高度采用电动调节，数字显示，读数精度为0.10 mm。

技术参数:

柱间距≥960mm

公称压力:2000 kn

bominal中风:6毫米

行程:30 ~ 40rpm

电机功率:30千瓦

尺寸:2730 x1640x3740mm

5.6冲压模具

功能结构:100MM /步，40步/分钟的节拍可逐级完成冲珠。模具采用内外导向结构;大模具与小模具分开，冲孔、串珠是一步一步完成的，可以完成槽(无孔压杆)与盘(冲孔串珠)之间的转换。连接孔的两侧可冲进通孔，并可卸孔，

模具材料:Cr12

5.7切割

型式:PLC控制切割长度，无浪费。

功能与结构:冲压后定长型钢。切刀装置是在模头进给方向，长度是步长。

冲孔后的切割，包括模具的切断。

5.8自动输送台

类型:链传动滚筒传送机。

功能与结构:片材经冲孔、切割后送至滚压成型机。由轧辊、电机减速机、焊接钢框架等部件组成。两侧有可调导板，带被动压轮。

技术参数:

输送物料宽度:mm

材料最大长度:8000mm

5.9给料输送机机架

型式:辊式(可调)

功能及结构:将板材经校正、冲孔、切割后，顺利输送至滚压成型机。校正装置主要由水平辊、导向轮组成。导轮可轻松调整，以适应不同宽度的板材。

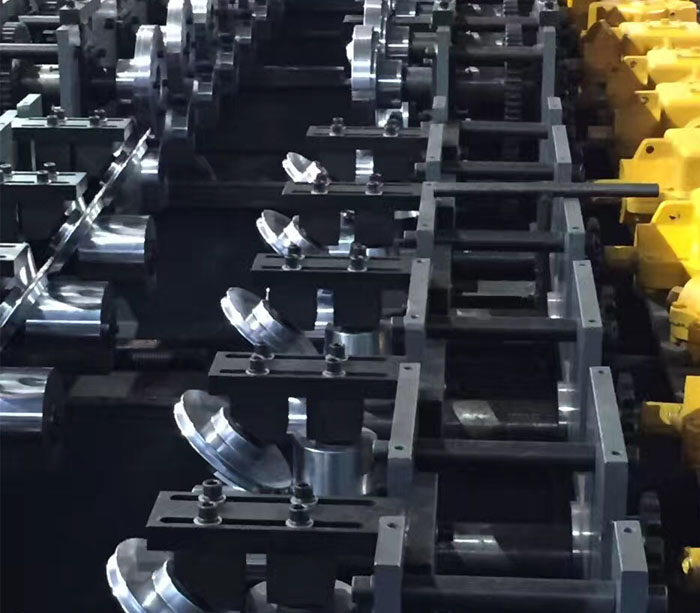

5.10成型机:

型式:双悬臂式齿轮传动，宽度可调万能成型机及整体移动式、快速(腰高、腰宽)互换规格。

功能与结构:钢板由20个机架辊卷成，逐渐形成成品电缆桥架。由变速交流电机、减速机、高精度直线导轨、左右齿轮箱、横向调整机构、滚子组组成。一套托辊完成所有规格的电缆桥架，调整托辊架的位置实现规格的更换。

技术参数:

水平辊架数量:20台左右

机床轴:(具体根据实际情况调整)

水平辊距:约350-550mm

电机功率:22.5千瓦

线路速度:10-15m /分钟

5.11收集表

型式:成品电缆桥架到达收集台，工人将产品收集，无动力滚筒。

功能及结构:由型钢(方管)组成，无动力滚轮组装，焊接，起配套成品作用，可适应8米成品。

5.12电气控制系统

全线采用进口PLC控制，触摸屏人机界面，实现人机交互。

电缆塔辊成型机优势

1、电缆桥架生产线可生产和调节不同的宽度和高度，电缆桥架宽度从100-600mm，高度从50-100mm。

2、PLC控制系统，自动操作方便。

3、辊筒采用Gcr15淬火工艺，硬度达到HRC60-65℃。

4、采用Cr12切割刀片跟踪切割系统。

模型,yx100 - 600

电缆桥架机是生产电缆桥架的设备。

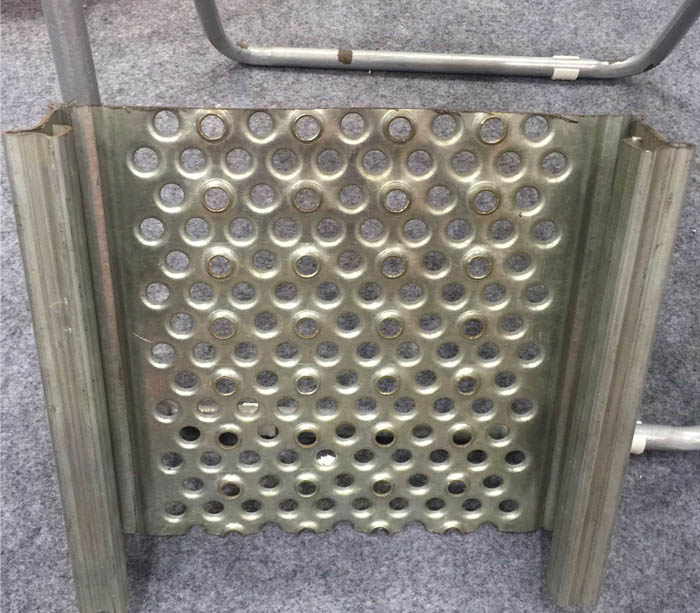

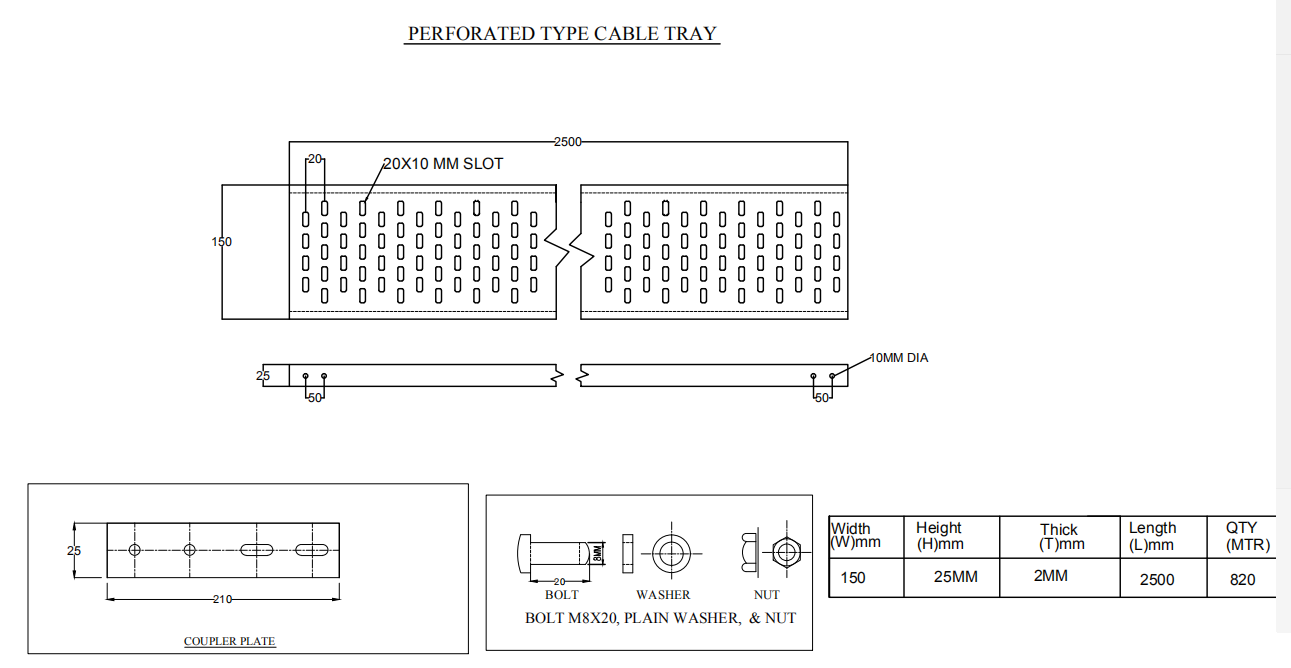

什么是电缆桥架?

电缆桥架分为槽式、托盘式和梯式。电缆桥架由支架、支撑臂和安装附件组成。可独立安装，也可敷设在各种建筑(结构)及管架支架上。结构简单，外形美观，配置灵活，维护方便。所有部件都需要镀锌并安装在建筑物中。如果桥架在公海以外或属于腐蚀区域，则材料必须具有防腐、防潮、附着力好、冲击强度高的特点。

电缆桥架生产设备技术数据

项		帕拉	备忘录
合适的材料	类型	热轧钢卷 镀锌钢卷
	厚度	1.0毫米-2.0毫米
	屈服强度	235 - 300 mpa
	线圈宽度(毫米)	227/327/427/527/627/727/827
生产速度		5 - 10米/分钟	包括冲压时间和切割时间
调平装置电机功率		5.5千瓦
电机功率伺服送料装置		5.5千瓦
电机功率200吨冲孔装置		18千瓦
主电机功率		11千瓦* 2
开卷机液压站动力		3千瓦
液压站的权力		7.5千瓦
权力		AC380V，50赫兹，3阶段	定制的
维度(L×W×H,毫米)		大约30000×3600×2500
