门业设备卷帘门成型机销售

门业设备卷帘门成型机销售

1、用于生产钢质门框的卷帘门条设备

2、完成卷帘门板条生产线的工作流程，

开卷机-导向-送料-液压冲孔-滚压成型-成品

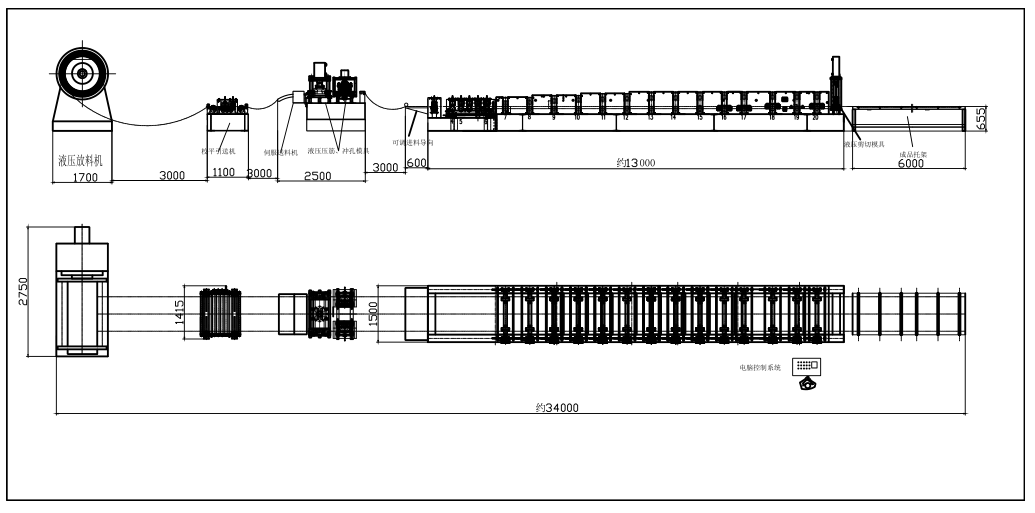

工厂生产布局供参考。

3、设备包括

设备由开卷机、整平机、伺服送料组成

本机、主成型机、切割装置、收料台。plc控制系统

4、生产线主要技术参数

材料:GI钢板，低碳钢。

钢板厚度，1.5mm

线圈内径，Φ508mm

线速度8-12m/min(可调)

5.机器的特性

5.1金属带钢卷开卷机，

功能和结构特点，

适用于支撑和膨胀钢卷取机，型钢焊接机身。操作方便。

技术参数

材料内径:φ508mm

内径范围:ф450-550

最大外径:φ1200mm

承载能力:≤5T

5.4伺服给料机

型式:伺服进给

功能与结构:对压力机夹紧带钢。聚氨酯滚轮保证送料力。送料各误差控制在±0.15mm范围内。与伺服夹具相比，进给长度设定更灵活，适应范围更广。该送料装置更适合宽料，可有效提高送料精度。伺服电机、测量装置、数字控制系统均采用进口元器件。

技术参数:

zui大进给次数:30 ~ 40次/ min(可调)

进给步长:100MM /步长(可调)。

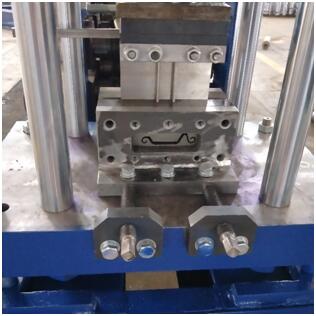

5.5液压冲孔系统

功能:液压冲孔(模具1套)
结构:设定长度，自动测量长度，自动定位达到设定距离停止动作，液压缸驱动冲模，冲压自动停机。
液压系统工作压力:16MPa
液压站:5.5KW(液压冲孔/剪切使用同一站)

5.10成型机:

型式:双悬臂式齿轮传动，宽度可调万能成型机及整体移动式、快速(腰高、腰宽)互换规格。

成型辊:16个工位，并加橡皮辊，确保表面轮廓无划痕。
侧板:T。18mm ,A3 steel Heavy duty 。

滚动速度:8-12米/分钟。

滚轮材质:45号轴承钢，整体淬火，硬度HRC56-62℃。
电机功率:5.5千瓦。
主要辊:￠75毫米、45 #。
设备底座:35 # H型采用焊接钢板。
传输:链传动。
安全:全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。而其他齿轮在链条上和工作人员很容易造成伤害，传动部分盖上防护罩，确保工人的安全。

5.11收集表

型式:成品电缆桥架到达收集台，工人将产品收集，无动力滚筒。

功能及结构:由型钢(方管)组成，无动力滚轮组装，焊接，起配套成品作用，可适应8米成品。

5.12电气控制系统

全线采用进口PLC控制，触摸屏人机界面，实现人机交互。

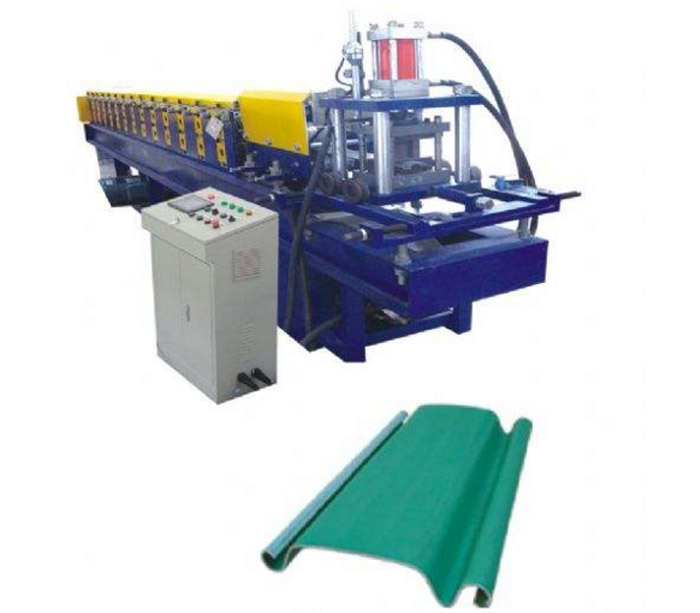

卷帘门板条成型机

优质钣金门板卷帘成型机销售，材料厚度0.7-1.2mm，钢轴承辊材质采用频淬火工艺，硬度达到HRC58-62度。卷帘生产线由PLC系统控制，所形成的卷帘广泛应用于仓库、厂房、超市等建筑。

1.质量好，操作方便，超达专业设计人员和经验丰富的工程师团队。

2.服务周到，为我们的机器提供全寿命期的技术支持。

3.辊式成型机技术要求高，操作方便。机器由PLC计算机控制系统控制。

4.使用效果好，防止机器生锈，喷漆颜色可根据客户要求定制。

5.合理的价格，我们提供最优惠的价格在我们的行业。

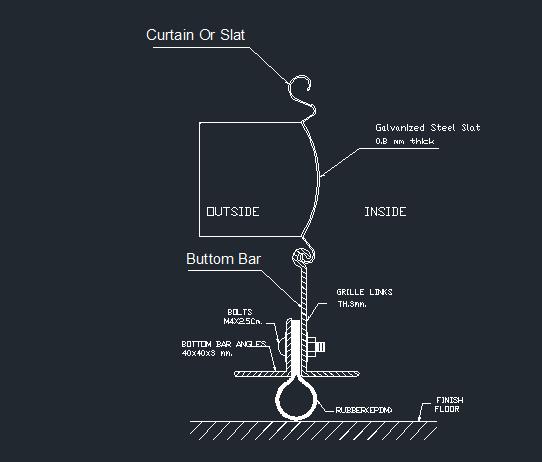

卷帘门卷成型机是生产金属卷帘门槽的设备。

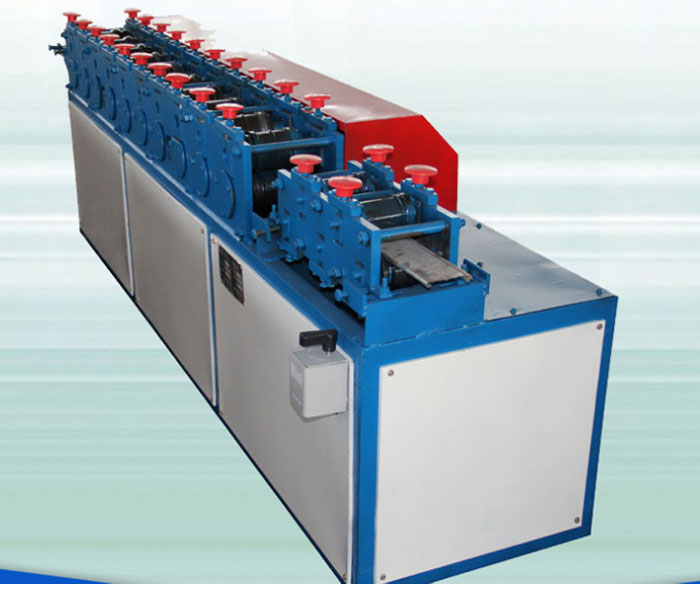

如何生产钢质门框，门框成型机是确定门框长度、直线度、光洁度、形状和轮廓度的理想解决设备。本卷帘机可自动控制长度、数量、成型、切割、出料、切割等功能。

卷帘门帘条卷成型机参数数据

不。	项		规范
1	钢卷	宽度	88毫米
		材料	冷轧带钢、镀锌板
		厚度	0.7 - -1.0毫米
2	形成	速度	8-12m /分钟
		链	主要:1.2英寸
		站	16辊站
		辊	45号钢轴承采用淬火工艺
		轴	45 #钢
		轴直径	Dia.70mm
3.	控制	PLC控制	西门子公司
		主电机	主要:5.5千瓦
		语言	英语/定制
4	切割	刀	Cr12钢
		液压泵	主要:3千瓦
		机框架	钢板焊接
5	开卷机	手册	5 t
6	机器尺寸/重量	3500 * 1600 * 1600毫米	3500公斤
