地板金属板成型机

钣金地板板材滚压成型机厂家

项yx51 - 720

用于生产地板及建筑材料的滚压成型机。

金属成型机用于钢楼板的工艺细节

1、技术参数

不。	项		参数	备注
1	材料	类型	冷轧带钢，镀锌
		t(毫米)	0.6 - -1.8毫米
		屈服强度(Mpa)	Q235
2	形成产品宽度		720毫米
3.	形成速度(米/分钟)		2-8m	包括孔
4	(千瓦)		18千瓦	马其顿
5	液压功率(千瓦)		18.5千瓦	马其顿
6	收集架		6米	马其顿
7	电压		AC380V, 50赫兹,3 p	定制的

楼板钣金成型线工艺

开卷机→导向装置→成卷机→剪切装置(含刀)→成品机架

楼板机布置如下

设计画

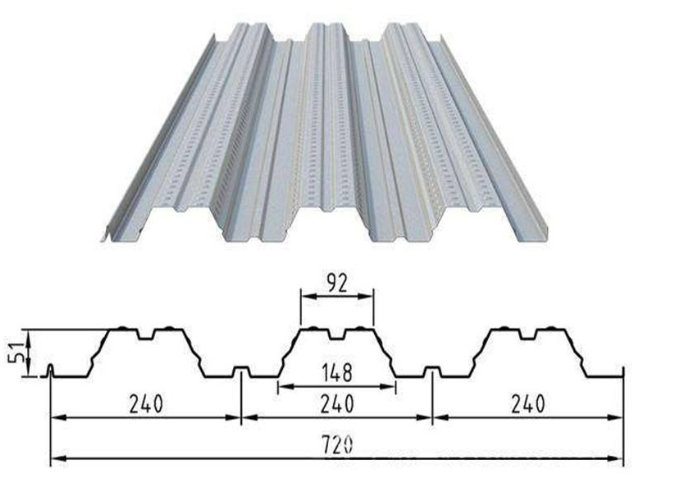

地板甲板图纸

滚压机表

开卷机

1、手动型扩张

2、参数

1)被动放电

2)线圈重量:< 5T

3)线圈内部D.:φ450mm-φ530mm

4)马克斯。Width.1300mm

5)厚度.0.4 - 1.8毫米

引导设备

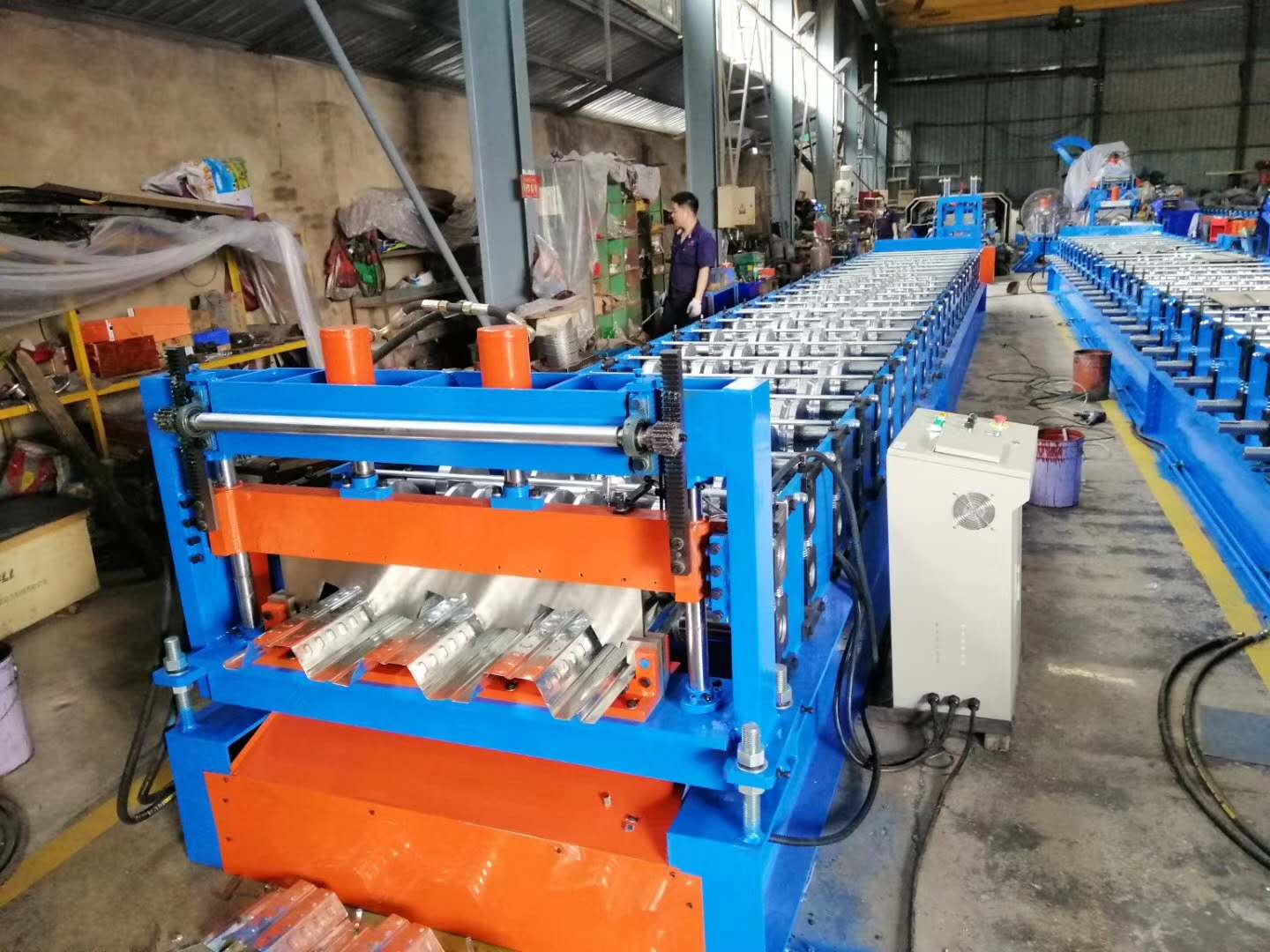

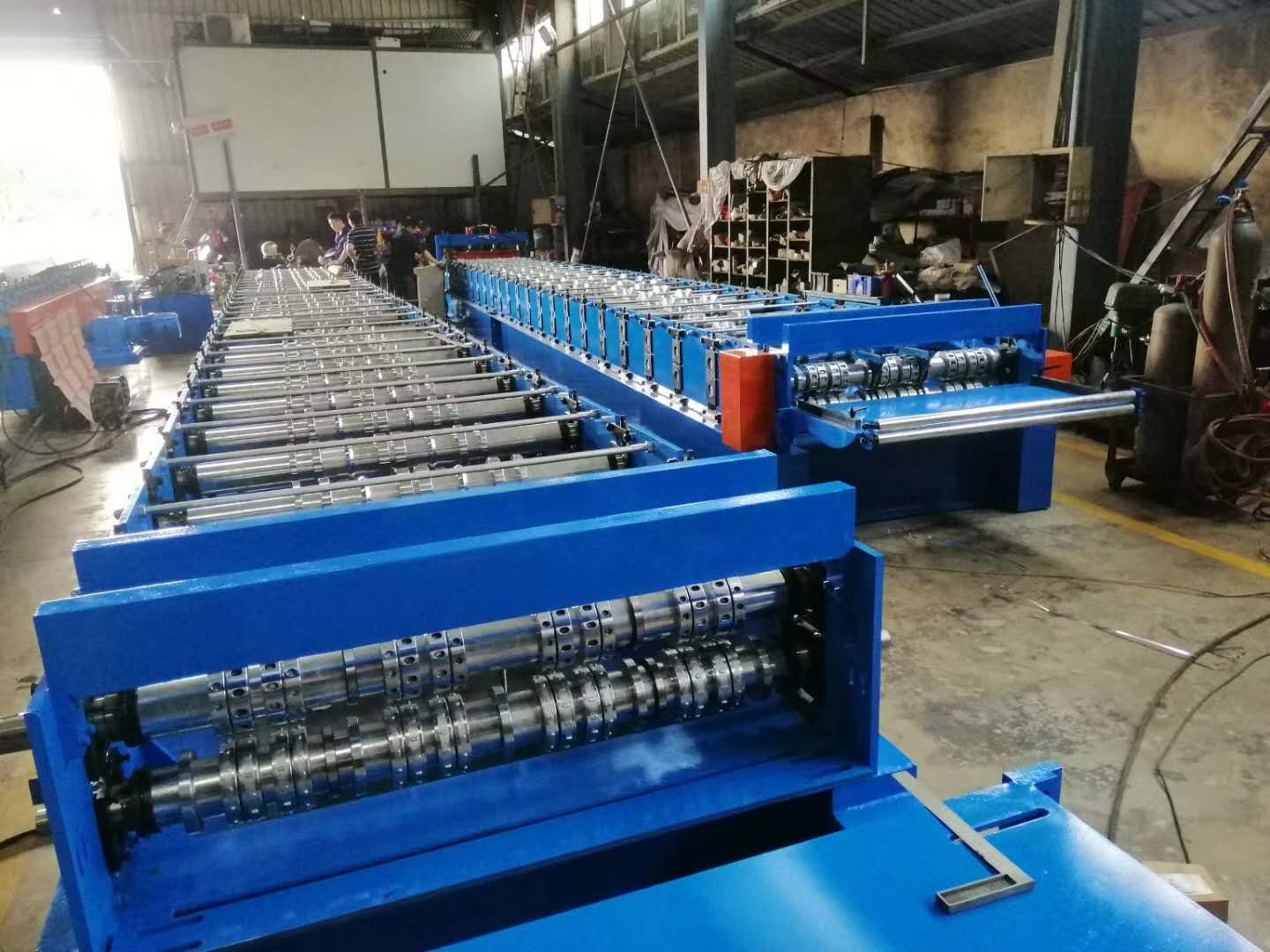

主要成型机

3.1成型辊:20个工位，并加橡皮辊，确保表面轮廓无划痕。

侧板:3.2 T。18mm ,A3 steel Heavy duty 。

3.3滚动速度:2-8米/分钟。

3.4轧辊材质:GCr15，整体淬火，硬度HRC56-62℃。
3.5电机功率:7.5KW。
3.6主要辊:￠75毫米,45 #。
3.7设备底座:45 # H型焊接钢板。
3.8传动方式:链传动。
3.9安全性:全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。而其他齿轮在链条上和工作人员很容易造成伤害，传动部分盖上防护罩，确保工人的安全。

切割楼板的液压剪

收集架

收集机架可以做自动平机架或手动机架

下面照片是自动收集的

电气控制系统

全线采用进口PLC控制，液晶触摸屏，人机界面。人们与PLC交互。操作员设定程序自动运行(可编程控制)并控制过程监控，生产线操作员控制和修改控制参数，并实时监控设备状态和参数及故障指示。工件长度数字设定，可调长度也可调。设备运行状态实时监控及故障指示。
操作有手动/自动两种方式。具有手动和自动切换功能:在手动模式下，可单机操作，维护方便;在自动模式下，进行全线生产运行，以开机;全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。

(Ⅶ)机械主要零部件品牌

PLC控制系统:西门子
逆变器:台湾石林
编码器:欧姆龙
触摸屏:西门子
一些元件是施耐德品牌的器件。

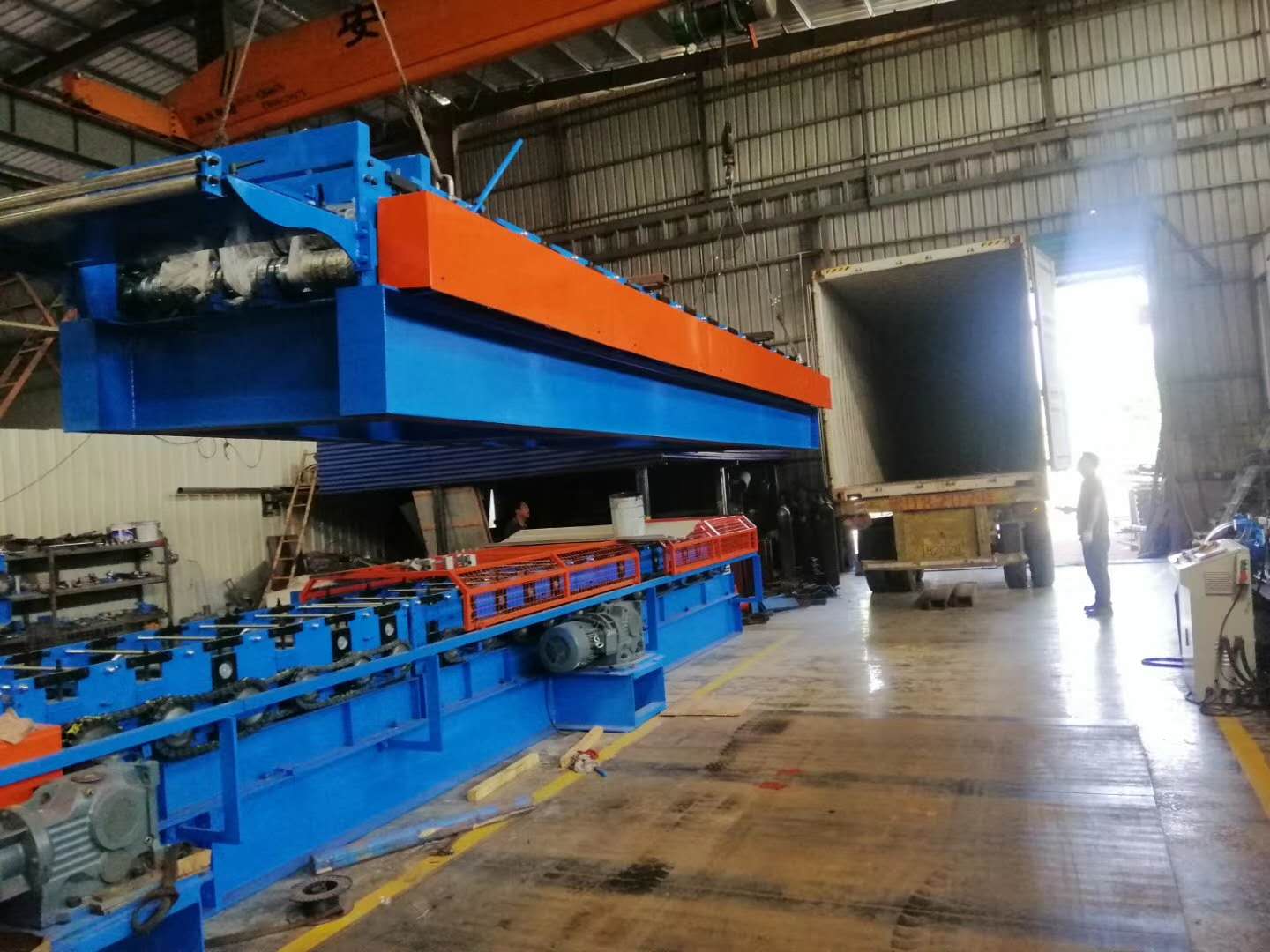

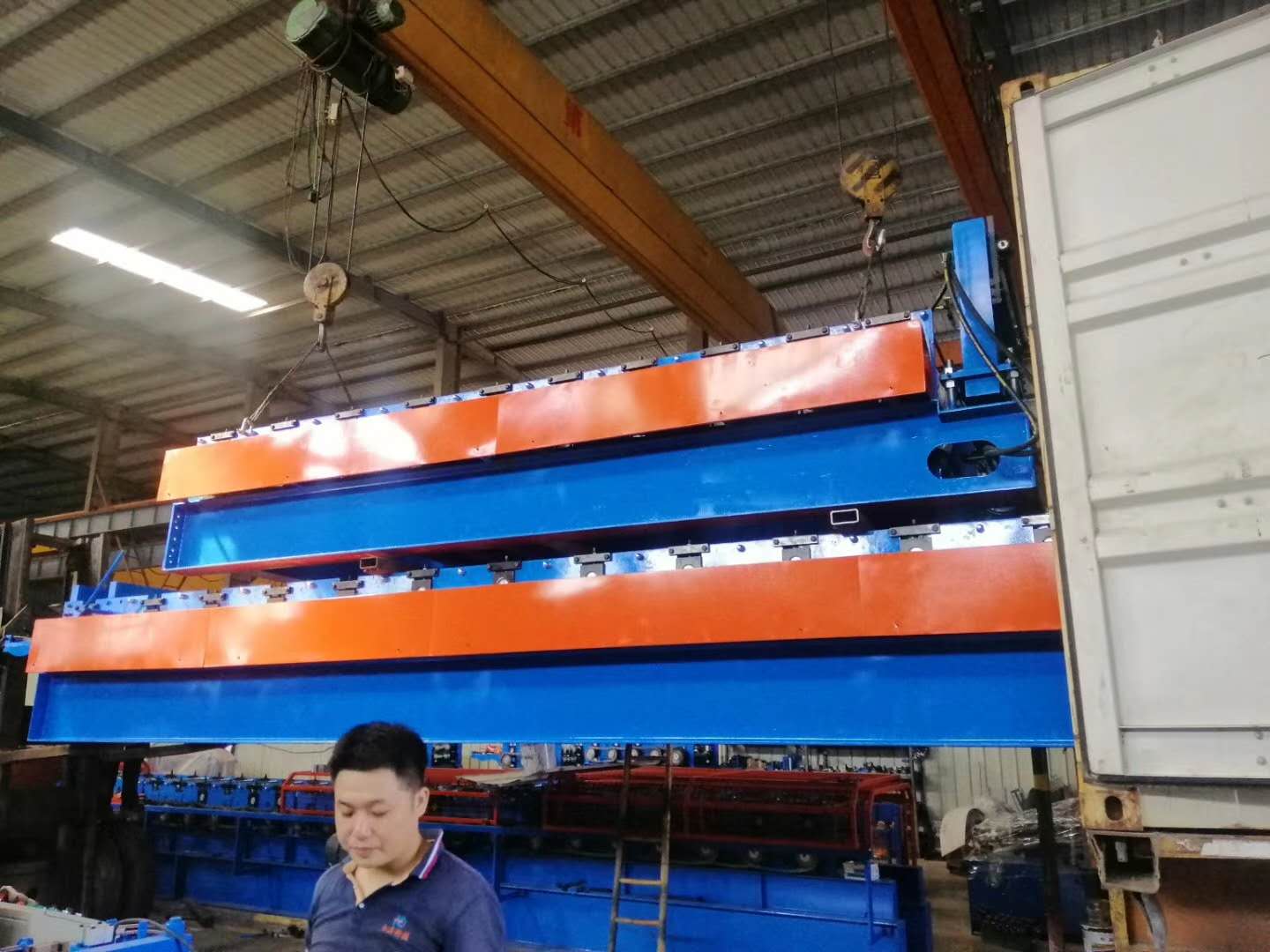

设备已完成楼板生产线

不。	机器的名字	数量	备注
1	开卷机矫直机	1
2	引导设备	1
3.	成形机	1
4	遵循剪切	1	包括刀
5	收集架	1
6	控制系统	1

地板铺板成型机配件品牌

不。	的名字	制造商
1	电机和减速机	国内品牌
2	主键轴承	国内品牌
3.	逆变器	石林
4	PLC系统	西门子
5	低压电气	施耐德
6	编码器	欧姆龙
7	触摸屏	西门子
8	液压系统	国内品牌

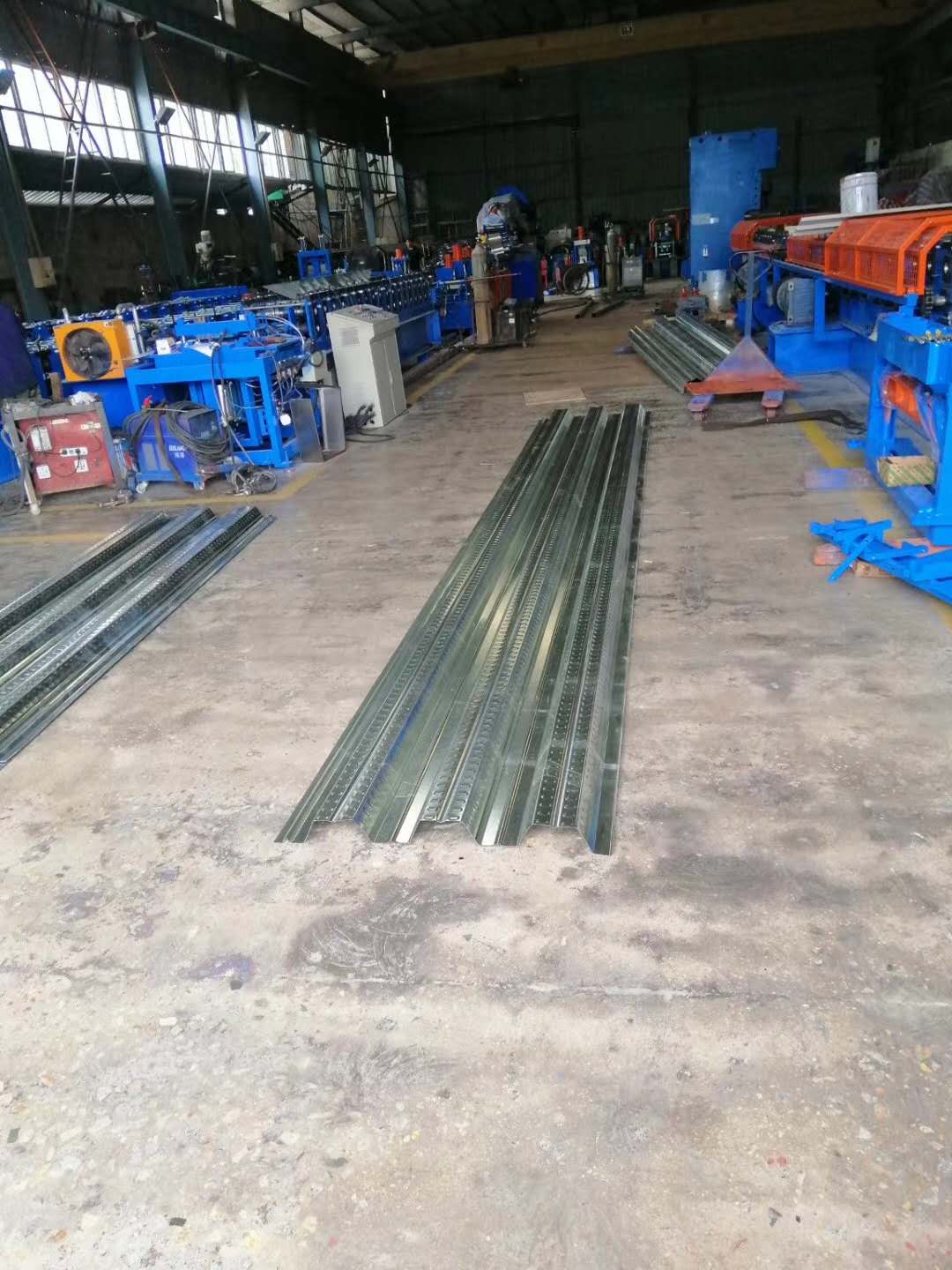

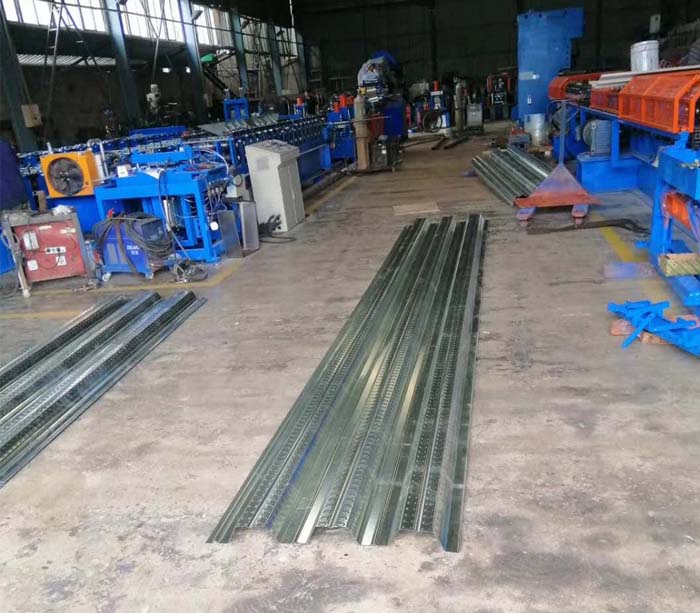

楼板金属卷成型机，用于大批量生产建筑材料楼板。

楼板名称为楼板，又称压型钢板、钢板、钢楼板。它最初被称为压型钢板，这是由压版机压出的所有钢板的总称。

楼板采用镀锌钢板辊压成型，其截面为v形、u形、梯形或类似。它主要用作永久模板，也可以用于其他用途。

最早的压型钢板主要用于工厂地板的屋面板，后来又出现了用于地板的压型钢板，逐渐被归类为楼板。
