地板甲板卷成型机

地板甲板卷成型机

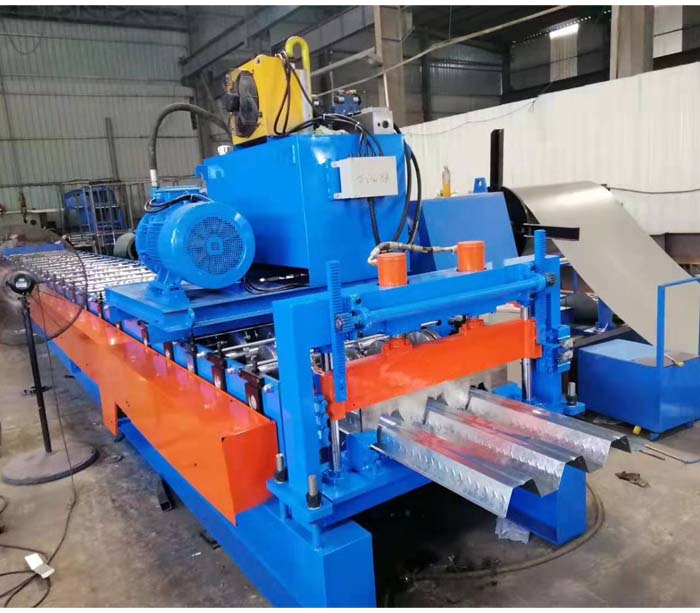

项目YX-75-268-780

生产地板甲板和建筑材料的轧辊成型机。

金属成型机用于钢楼板的工艺细节

1，技术参数

不。	物品		范围	评论
1	材料	类型	冷轧带钢钢，镀锌
		T.（mm）	0.6 - -1.8毫米
		屈服强度（MPa）	Q235.
2	形成产品宽度		310-914.5mm.
3.	成型速度（m / min）		2-8M	包括洞
4.	（kw）		18 kW.	马其顿
5.	液压动力（kW）		18.5千瓦	马其顿
6.	收集机架		6米	马其顿
7.	电压		AC380V，50Hz，3P	定制

地板甲板线流程

untoiler→指导装置→卷成型机→剪切装置（包括刀具）→成品架

地板甲板机布局如下

设计画画

地板甲板绘图

卷成型机列表

untoiler.

1，键入手动扩展

2，参数

1）被动放电

2）线圈重量：<5T

3）线圈内D.:φ450mm-φ530mm

4）最大。宽度.1300mm.

5）厚度.0.4-1.8mm

指导设备

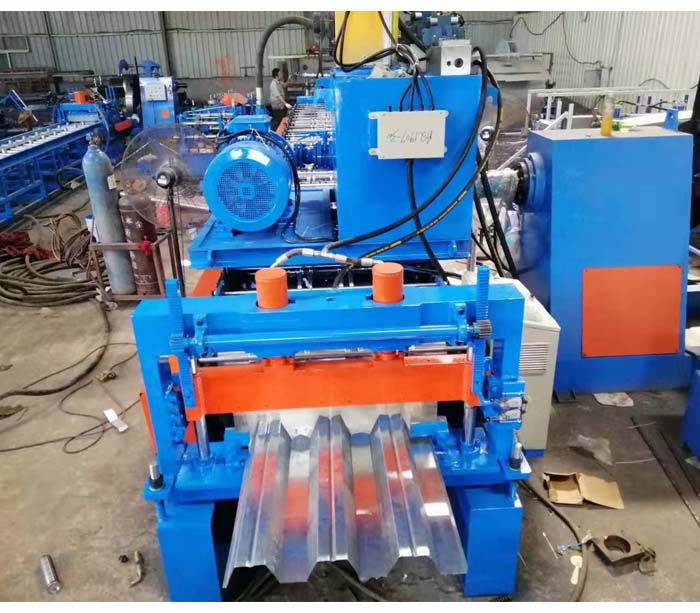

主要成型机

3.1成型辊：20站，并添加摩擦，以确保表面轮廓没有划痕。

侧板:3.2 T。18.mm ,A3 steel Heavy duty 。

3.3轧制超速：2-8米/分钟。

3.4辊材料：GCR15，总淬火，硬度HRC56-62℃。
3.5电机功率：7.5kW。
3.6主滚筒：¢75mm，45＃。
3.7设备底座：45＃H型使用焊接钢板。
3.8传动方式:链传动。
3.9安全性：通过紧急停止按钮，易于处理紧急情况，确保设备和操作员安全。链条中的其他齿轮和工作人员可以轻松导致伤害传输部分覆盖着保护盖，以确保工人的安全。

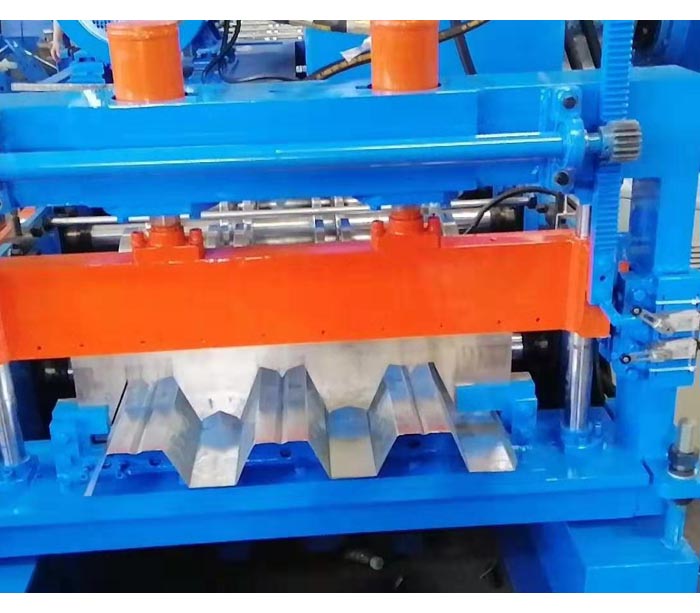

切割楼板的液压剪

收集机架

收集机架可以自动平架或手动架

照片以下是自动收集

电气控制系统

整行导入PLC控件，LCD触摸屏，人机界面。人们与PLC互动。操作员设置程序自动运行（可编程控制）和控制过程监控，生产线操作员控制和修改控制参数，并实时监控设备状态和参数和故障指示。工件长度数字设置，可调长度也可调。实时监控设备运行状态和故障指示。
操作手册/自动两种款式。采用手动和自动切换功能：在手动模式下，可以保持独立操作，易于维护;在自动模式下，进行全产量运行，以便开始;通过紧急停止按钮，易于处理紧急情况的董事会，确保设备和操作人员安全。

（ⅶ）机械主要组成的品牌

PLC控制系统：西门子
变频器：台湾石林
编码器：欧姆龙
触摸屏：西门子
一些组件是施耐德品牌设备。

设备已完成地板甲板生产线

不。	机器名称	QTY.	评论
1	untoiler矫直器	1
2	指导设备	1
3.	成型机	1
4.	跟随剪切	1	包括刀
5.	收集机架	1
6.	控制系统	1

地板铺装机配件品牌

不。	名称	制造商
1	电机和减速机	国内品牌
2	主钥匙轴承	国内品牌
3.	逆变器	石林
4.	PLC系统	西门子
5.	低压电气	施耐德
6.	编码器	欧姆龙
7.	触摸屏	西门子
8.	液压系统	国内品牌

批量生产制约材料的地板甲板轧辊成型机Foor甲板。

地板甲板名称作为楼板，又称成型钢板，钢板，钢板板。它首先被称为轮廓钢板，这是由印刷机压制的所有钢板的集体名称。

地板板坯由轧制成型镀锌钢板制成，其横截面是V形，U形，梯形或类似物。它主要用作永久模板，也可以选择其他目的。

最早的型材钢板主要用于工厂地板上的屋顶板，后来楼层有型钢板，逐渐被归类为地板甲板。
