门框卷成型机

钢门框卷成型机制造商中国

1，门框机生产钢门框架形状

2、完成门框生产线的工作流程，

开卷机-导向-送料-成型-成品

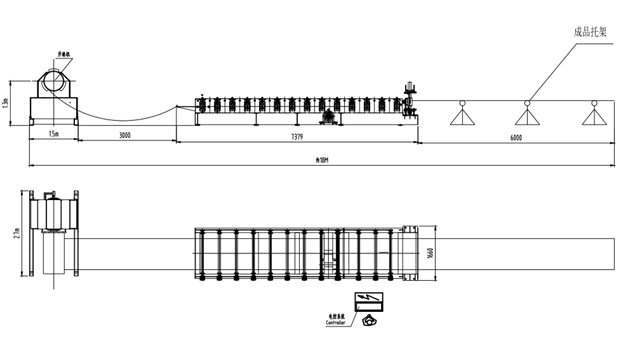

工厂生产布局供参考。

3、设备包括

设备由开卷机、整平机、伺服送料组成

本机、主成型机、切割装置、收料台。plc控制系统

4，生产线的主要技术参数，

材料:GI钢板，低碳钢。

钢板厚度，1.5mm

线圈内径，Φ508mm

线速度8-12m/min(可调)

5.机器的特点

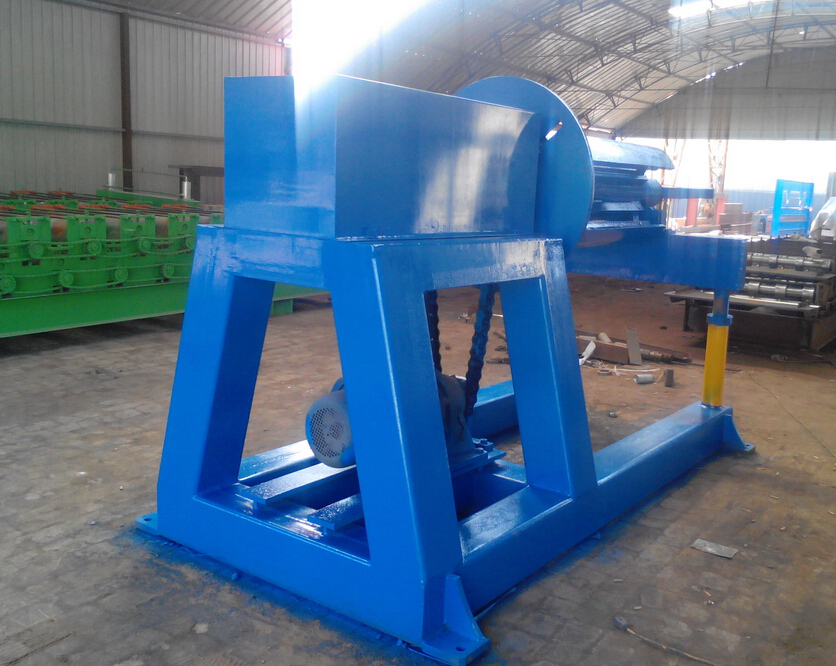

5.1金属带钢卷开卷机，

功能和结构特点，

适用于支撑和膨胀钢卷取机，型钢焊接机身。操作方便。

技术参数

材料内径:φ508mm

内径范围:ф450-550

最大外径:φ1200mm

承载能力:≤5T

5.4伺服给料机

F型:伺服送料

功能与结构:对压力机夹紧带钢。聚氨酯滚轮保证送料力。送料各误差控制在±0.15mm范围内。与伺服夹具相比，进给长度设定更灵活，适应范围更广。该送料装置更适合宽料，可有效提高送料精度。伺服电机、测量装置、数字控制系统均采用进口元器件。

技术参数:

最大送料量：30〜40次/分钟（可调）

进料步骤：100mm /步骤（可调）。

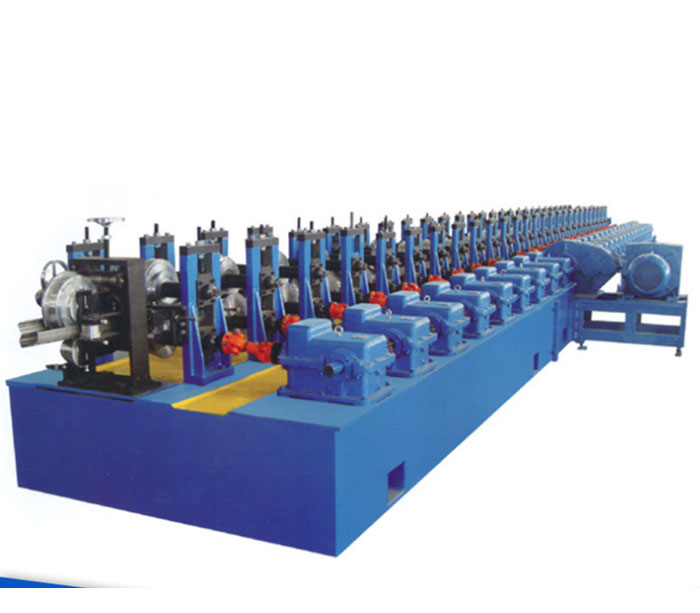

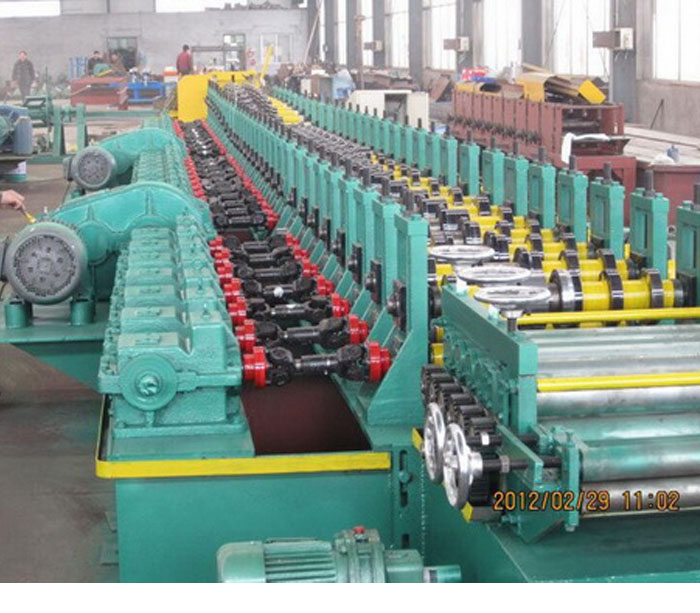

5.10成型机:

型式:双悬臂式齿轮传动，宽度可调万能成型机及整体移动式、快速(腰高、腰宽)互换规格。

成型辊:16个工位，并加橡皮辊，确保表面轮廓无划痕。
侧板:T。18mm,A3钢重型。

滚动速度:8-12米/分钟。

滚轮材质:45号轴承钢，整体淬火，硬度HRC56-62℃。
电机功率:11千瓦。
主要辊:￠75毫米、45 #。
设备底座:35 # H型采用焊接钢板。
传输:链传动。
安全:全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。而其他齿轮在链条上和工作人员很容易造成伤害，传动部分盖上防护罩，确保工人的安全。

5.11收集表

型式:成品电缆桥架到达收集台，工人将产品收集，无动力滚筒。

功能和结构：由钢筋（方管）组成，无电源滚筒组件，焊接，在配套成品中发挥作用，可以适应8米成品。

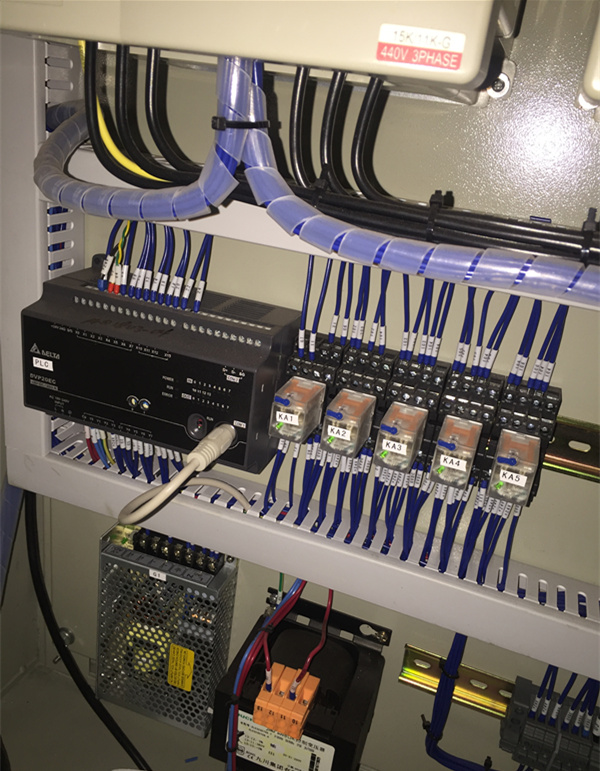

5.12电气控制系统

全线采用进口PLC控制，触摸屏人机界面，实现人机交互。

门框卷成型机

1、门框生产线用于生产钢门业金属型材。

2、PLC控制系统，自动操作方便。

3，轴承钢辊具有淬火过程，硬度达到HRC60-65℃。

4、采用Cr12切割刀片跟踪切割系统。

模型,yx - 150

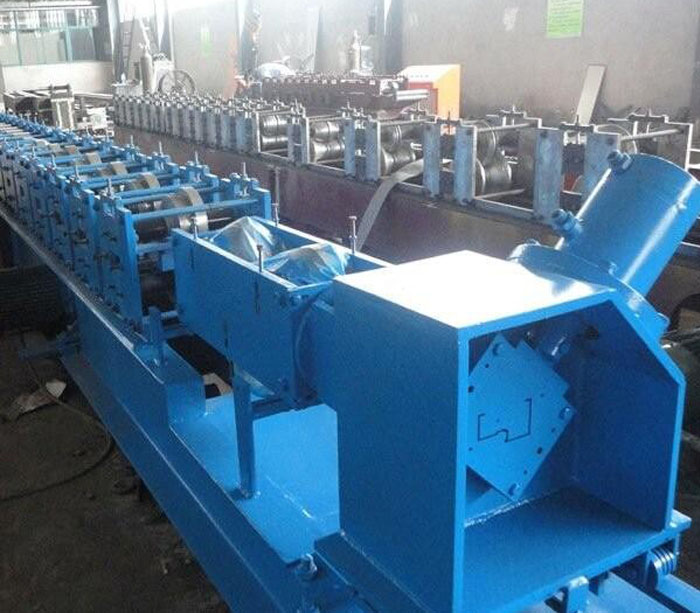

门框卷成型机是生产金属门框的设备。

如何生产钢质门框，门框成型机是确定门框长度、直线度、光洁度、形状和轮廓度的理想解决设备。门框成型机可自动控制长度、数量、成型、切割、出料、切割等功能。

门框卷成型机参数数据

门框成型机
材料厚度	1.5毫米
辊材料	＃45
轴材料	35＃H钢
形成的速度	8-12m /分钟
控制系统	PLC控制(台达品牌)
总功率	11千瓦
公差切割	±2毫米
额定电压	定制的
机器的大小	4000 * 1300 * 1600mm
机器重量	4500公斤
